Номер по Госреестру СИ: 79907-20
79907-20 Машины координатные измерительные
(CMM CONTURA)
Назначение средства измерений:
Машины координатные измерительные CMM CONTURA (далее КИМ) предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей на предприятиях автомобильной, судостроительной и авиационной промышленности, металлургии, приборо- и станкостроения, а так же в научных и исследовательских учреждениях.
Внешний вид.
Машины координатные измерительные
Рисунок № 1
Внешний вид.
Машины координатные измерительные
Рисунок № 2
Внешний вид.
Машины координатные измерительные
Рисунок № 3
Общие сведения
Дата публикации - 24.03.2021
Срок свидетельства - 02.12.2025
Номер записи - 179145
ID в реестре СИ - 1384465
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
типоразмер 9/18/8, типоразмер 9/12/8, типоразмер 7/10/6, типоразмер 12/18/8, типоразмер 10/16/6, СММ Соntura 9/12/8, СММ CONTURA 9/12/8, HTG 12/18/8, CMM CONTURA 9/18/8, CMM CONTURA 7/10/6, CMM CONTURA 7/10/6, 9/12/8,
Производитель
Изготовитель - "Carl Zeiss Industrielle Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 36
Выдано извещений - 2
Кол-во периодических поверок - 24
Кол-во средств измерений - 14
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1962 от 2020.12.02 об утверждении типа средств измерений
Наличие аналогов СИ: Машины координатные измерительные (CMM CONTURA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
79907-20 Машины координатные измерительные (CMM CONTURA) "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
68342-17 Машины координатные измерительные (КИМ-500, КИМ-750, КИМ-1000, КИМ-1200, КИМ-1400, КИМ-1800) ООО "Лапик" (РОССИЯ г.Саратов) |
|
79907-20 Машины координатные измерительные (CMM CONTURA) "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
69917-17 Машины координатные измерительные (КИМ-1000П) Общество с ограниченной ответственностью "Лапик" (ООО "Лапик") (РОССИЯ г. Саратов) |
|
79907-20 Машины координатные измерительные (CMM CONTURA) "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
81088-20 Машины координатно-измерительные NORGAU серии NCMM ( ) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79907-20 02.12.2025 |
Машины координатные измерительные, CMM CONTURA "Carl Zeiss Industrielle Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.
На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.
Бесплатный
Кто поверяет Машины координатно-измерительные NORGAU серии NCMM ( )
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 7 | 3 | 4 | 0 | 2 | 2 | 0 | |||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 13 | 6 | 7 | 1 | 13 | 6 | 7 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 3 | 0 | 3 | 1 | 3 | 0 | 3 | ||
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 3 | 2 | 1 | 0 | 3 | 2 | 1 | |||
| ООО "МЕТРОКАЛИБР" (RA.RU.314509) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Машины координатно-измерительные NORGAU серии NCMM ( )
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
34684 | 34684 |
Программное обеспечение
КИМ оснащены универсальным программным обеспечением (далее - ПО) CALYPSO.
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения. Идентификационные данные ПО приведены в таблице 1.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB -ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-
2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CALYPSO |
|
Номер версии (идентификационный номер) ПО |
6.x и выше |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосят на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы устанавливающие требования к машинам координатным измерительным CMM CONTURAТехническая документация «Сarl Zeiss Industrielle Messtechnik GmbH», Германия.
Поверка
Поверкаосуществляется по документу МП АПМ 06-20 «ГСИ. Машины координатные измерительные CMM CONTURA. Методика поверки», утвержденному ООО «Автопрогресс-М» «20» февраля 2020 г.
Основные средства поверки:
- рабочие эталоны единицы длины 3-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной Приказом Росстандарта от 29 декабря 2018 г. № 2840 - меры длины концевые плоскопараллельные;
-
- сфера без покрытия из комплекта мер для поверки систем координатноизмерительных ROMER Absolute Arm (рег. № 64593-16);
-
- секундомер механический СОСпр-2б-2-000 (рег. № 11519-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Carl Zeiss Industrielle Messtechnik GmbH», ГерманияАдрес: 73446, Oberkochen, Carl Zeiss str. 22
Телефон: +49 7364 20-6336; Факс: +49 7364 20-3870
E-mail: info.metrology.de@zeiss.com
Web-сайт: www.zeiss.com
Заявитель
Общество с ограниченной отв етственностью «Карл Цейсс»(ООО «Карл Цейсс»), г. Москва,
ИНН 7701234835
Адрес: 109028, г. Москва, Набережная Серебряническая, д.29, эт. 4, пом. 1 ком 21
Тел.: +7 (495) 933-5151
E-mail: info@ru.zeiss.com
Испытательный центр
Общество с ограниченной отв етственностью «Автопрогресс-М»(ООО «Автопрогресс-М»)
Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-0350
E-mail: info@autoprogress-m.ru
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Три направляющие измерительной машины образуют декартову базовую систему координат X, Y, Z, в которой расположена трехмерная измерительная головка. Перемещения центра щупа головки измеряются цифровыми измерительными системами высокой разрешающей способности и точности. Конструкция машины портальная, с неподвижным измерительным столом, боковым приводом портала. Пиноль и направляющие по осям X и Z выполнены из керамики.
КИМ выпускаются в двух исполнениях: стандартном и HTG, отличающихся типоразмерами, техническими характеристиками и условиями эксплуатации. КИМ в исполнении HTG оснащены пылевлагозащитным кожухом направляющей по оси Y и системой температурной компенсации с двумя магнитными температурными датчиками.
КИМ могут быть оснащены контактными измерительными головками VAST XT Gold, VAST XTR Gold, VAST XXT с набором щупов разного диаметра, формы и длины, вращающимся держателем RDS. КИМ дополнительно могут оснащаться бесконтактными (оптическими или лазерными) сканирующими системами ViScan, DotScan или LineScan и контактной измерительной головкой VAST XDT. Возможна комплектация одной КИМ несколькими измерительными головками.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления прибором осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется от компьютерной станции, по заранее составленной программе.
Общий вид КИМ представлен на рисунках 2-3, общий вид идентификационной таблички представлен на рисунке 1.
Опломбирование КИМ от несанкционированного доступа не предусмотрено.
CMM CONTURA 9/12/8
S/N: 213096
620608-5126-001 1/N/PE 100-240 V-
50-60 Hz max. 600 VA
Year. 2020
REV
Carl Zeiss Industrielle Messtechnik GmbH
Carl Zeiss StraRe 22
73447 Oberkochen, Germany
Coordinate Measuring Machine
Made in Germany
Рисунок 1 - Общий вид идентификационной таблички с местом расположения заводского (серийного) номера КИМ.

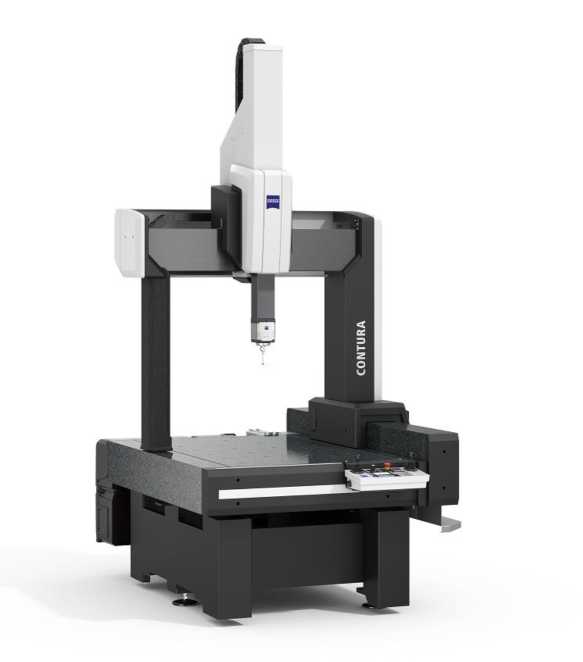

Рисунок 2 - Общий вид машин координатных измерительных CMM CONTURA.

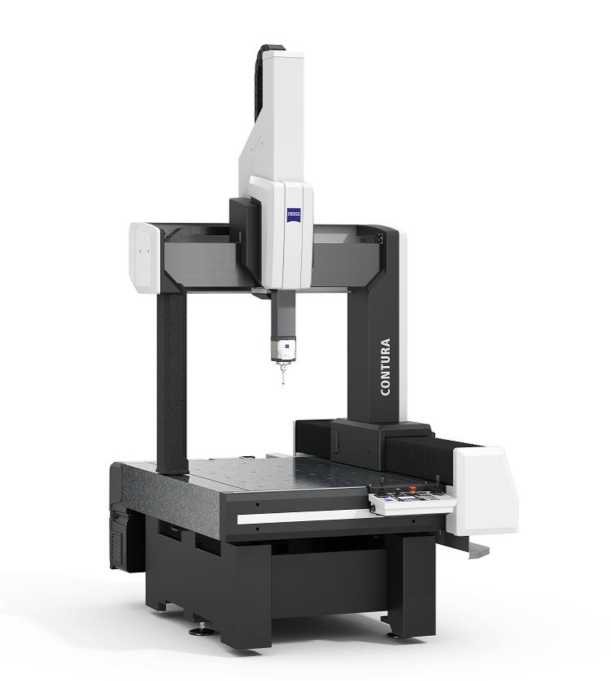

Рисунок 3 - Общий вид машин координатных измерительных CMM CONTURA в исполнении HTG.
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Машина координатная измерительная CMM CONTURA |
- |
1 шт. |
|
Пульт управления |
- |
1 шт. |
|
Шкаф управления |
- |
1 шт. |
|
Калибровочная сфера диаметром 30 мм |
- |
1 шт. |
|
Приспособления для закрепления измеряемой детали* |
- |
- |
|
Комплект сменных измерительных щупов* |
- |
- |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП АПМ 06-20 |
1 экз. |
|
Примечание: * - поставляется по дополнительному заказу | ||
Таблица 2 - Метрологические характеристики КИМ
|
Наименование характеристики |
Значение | ||||||
|
Типоразмер КИМ |
7/7/6 |
7/10/6 |
9/12/8 |
9/18/8 |
12/18/8 |
12/24/8 | |
|
Диапазон измерений, мм |
X |
от 0 до 700 |
от 0 до 700 |
от 0 до 900 |
от 0 до 900 |
от 0 до 1200 |
от 0 до 1200 |
|
Y |
от 0 до 700 |
от 0 до 1000 |
от 0 до 1200 |
от 0 до 1800 |
от 0 до 1800 |
от 0 до 2400 | |
|
Z |
от 0 до 600 |
от 0 до 600 |
от 0 до 800 |
от 0 до 800 |
от 0 до 800 |
от 0 до 800 | |
|
Пределы допускаемой абсолютной объемной погрешности MPEE* с контактными головками VAST XT Gold, XTR Gold (L-длина в мм), мкм |
±(1,5+L/350) |
±(1,6+L/350) |
±(1,9+L/350) | ||||
|
Пределы допускаемой абсолютной объемной погрешности MPEE* с контактными головками VAST RDS/XXT (L-длина в мм), мкм |
±(1,7+L/350) |
±(1,8+L/350) |
±(2,0+L/350) | ||||
|
Предел допускаемой абсолютной погрешности измерительной головки MPEP* с контактными головками VAST XT Gold, XTR Gold, мкм |
±1,5 |
±1,7 |
±1,8 | ||||
|
Предел допускаемой абсолютной погрешности измерительной головки MPEP* с контактными головками VAST RDS/XXT, мкм |
±1,7 |
±1,8 |
±1,9 | ||||
|
Пределы допускаемой абсолютной погрешности сканирования MPE THP/т* с контактными головками VAST XT Gold, XTR Gold, мкм/с |
±2,0/40 |
±2,5/40 |
±3,5/40 | ||||
|
Пределы допускаемой абсолютной погрешности сканирования MPE THP/т* с контактными головками VAST RDS/XXT, мкм/с |
±2,7/50 |
±2,8/50 |
±3,6/50 | ||||
Примечание: * - при температуре окружающего воздуха от плюс 18 °C до плюс 22 °C и относительной влажности воздуха не более 70 % для стандартного исполнения и температуре окружающего воздуха от плюс 18 °C до плюс 26 °C и относительной влажности воздуха не более 70 % для исполнения HTG
Т аблица 3 - Т ехнические характеристики КИМ
|
Типоразмер КИМ |
Габаритные размеры, мм |
Масса, кг |
Масса измеряемой детали, кг | ||
|
длина |
ширина |
высота | |||
|
7/7/6 |
1503 1603* |
1381 |
2658 |
1200 |
730 |
|
7/10/6 |
1813 1913* |
1381 |
2658 |
1570 |
730 |
|
9/12/8 |
2103 2213* |
1581 |
3060 |
2300 |
1200 |
|
9/18/8 |
2703 2911* |
1581 |
3060 |
2980 |
1200 |
|
12/18/8 |
2703 2911* |
1881 |
3060 |
3380 |
1200 |
|
12/24/8 |
3301 3631* |
1881 |
3060 |
4900 |
1200 |
Примечание: * - для исполнения HTG
Таблица 4 -Условия эксплуатации КИМ
|
Наименование характеристики |
Значение |
|
Температура окружающего воздуха, °С |
от +17 до +35 |
|
Допускаемое изменение температуры, °С, не более, в | |
|
течении: | |
|
1 ч |
1 |
|
24 ч |
1,5 |
|
Градиент по объему, °С на метр |
1 |
|
Относительная влажность воздуха, без конденсата, % |
от 40 до 70 |
|
Расход воздуха, л/мин, максимум |
80 |
|
Давление сжатого воздуха, кПа |
от 600 до 800 |
|
Напряжение питания переменного тока, В |
220±22 |
|
Частота переменного тока, Гц |
50 |
