Номер по Госреестру СИ: 80450-20
80450-20 Резервуары вертикальные стальные цилиндрические
(РВС-5000)
Назначение средства измерений:
Резервуары вертикальные стальные цилиндрические РВС-5000 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, отпуска и хранения.
Внешний вид.
Резервуары вертикальные стальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары вертикальные стальные цилиндрические
Рисунок № 2
Общие сведения
Дата публикации - 22.12.2021
Срок свидетельства -
Номер записи - 179578
ID в реестре СИ - 1384845
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РВСП-5000, РВС-5000,
Производитель
Изготовитель - Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК")
Страна - РОССИЯ
Населенный пункт - г. Саратов
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 23
Выдано извещений - 0
Кол-во периодических поверок - 23
Кол-во средств измерений - 22
Кол-во владельцев - 3
Усредненный год выпуска СИ - 1979
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Резервуары вертикальные стальные цилиндрические (РВС-5000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79767-20 |
Резервуары стальные вертикальные цилиндрические, РВС-5000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
79852-20 |
Резервуар вертикальный стальной, РВС-400 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
79997-20 |
Резервуары стальные вертикальные цилиндрические с понтоном, РВСП-400 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
80462-20 |
Резервуар стальной вертикальный цилиндрический, РВС-400 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
80453-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-75 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
80451-20 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-5000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
80450-20 |
Резервуары вертикальные стальные цилиндрические, РВС-5000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
81914-21 |
Резервуары вертикальные стальные цилиндрические, РВСП-2000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
82584-21 |
Резервуары стальные вертикальные цилиндрические теплоизолированные, РВС-10000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
82409-21 04.08.2026 |
Резервуары стальные вертикальные цилиндрические, РВС-5000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
82634-21 |
Резервуар стальной вертикальный цилиндрический с понтоном, РВСП-20000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
86437-22 |
Резервуар стальной вертикальный цилиндрический, РВС-5000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
86452-22 |
Резервуар стальной вертикальный цилиндрический, РВСП-20000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
86889-22 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-5000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
89467-23 |
Резервуар стальной вертикальный цилиндрический, РВСП-3000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
90579-23 |
Резервуар стальной вертикальный цилиндрический с понтоном, РВСП-5000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
91319-24 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-5000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
93128-24 |
Резервуар стальной вертикальный цилиндрический, РВС-5000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
93832-24 |
Резервуары стальные вертикальные цилиндрические, РВСП-5000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
93849-24 |
Резервуар стальной вертикальный цилиндрический, РВС-5000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
93854-24 |
Резервуары стальные вертикальные цилиндрические, РВСП-3000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
93904-24 |
Резервуар стальной вертикальный цилиндрический, РВС-10000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Бесплатный
Кто поверяет Резервуары вертикальные стальные цилиндрические (РВС-5000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 13 | 0 | 13 | 0 | 7 | 0 | 7 |
Стоимость поверки Резервуары вертикальные стальные цилиндрические (РВС-5000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист технического паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС-5000Приказ Росстандарта 07 февраля 2018 г. № 256 Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости (часть 3-я)
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Поверка
Поверкаосуществляется геометрическим методом по ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рулетки измерительные 2 -го класса точности с верхними пределами измерений 10, 20, 30 и 50 м по ГОСТ 7502-98;
-
- рулетки измерительные с грузом 2-го класса точности с верхними пределами измерений 10, 20 и 30 м по ГОСТ 7502-98;
-
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм по ГОСТ 427-75;
-
- толщиномер ультразвуковой УТ-93П/1 (регистрационный номер в Федеральном информационном фонде 18374-10);
-
- теодолит оптический с ценой деления микроскопа 2" по ГОСТ 10529-96;
-
- штангенциркули с диапазонами измерений: от 0 до 125 мм; от 0 до 150 мм; от 150 до 500 мм; от 500 до 1600 мм по ГОСТ 166-89.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на градуировочную таблицу резервуара и на свидетельство о поверке.
Изготовитель
Акционерное общество «АП Саратовский завод резервуарных металлоконструкций» (АО «АП РМК») (изготовлены «Саратовским заводом резервуарных металлоконструкций» в период с 1963 по 1996 гг.)ИНН 6453009475
Адрес: 410052, г. Саратов, проспект 50 лет Октября, д. 134
Телефон / Факс: 8(8452) 63-33-77
E-mail: rulon@rmk.ru
Заявитель
Общество с ограниченной ответственностью «Спецторг Плюс»(ООО «Спецторг Плюс»)
ИНН 7604076460
150006, г. Ярославль, Тормозное шоссе, д. 93
Телефон: 8(4852) 23-25-65
Факс: 8(4852) 23-13-13
E-mail: stp@stpyar.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»(ФБУ «Ростест-Москва»)
141607, Московская обл., г. Клин, ул. Дзержинского, д. 2
Телефон: 8(496) 242-41-62
Факс: 8(496) 247-70-70
Web-сайт: www.rostest.ru
Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня наполнения.
Резервуары представляют собой наземные металлические сосуды цилиндрической формы со стационарной кровлей, изготовленные из сталей марок Ст3, Ст3сп, 09Г2С, оборудованные приемо-раздаточными устройствами и люками. Прием и отпуск нефтепродуктов производится через приемо-раздаточные устройства, расположенные в первом поясе резервуара.
Резервуары выпущены в модификациях, которые отличаются количеством поясов:
-
- РВС-5000 зав.№№ 23, 53, 54, 55, 58, 77, 78, 84, 85, 86, 87, 88, 89 состоят из 8 поясов;
-
- РВС-5000 зав.№№ 38, 39, 42, 45, 46, 48, 49, 56, 64 состоят из 10 поясов.
Резервуары РВС-5000 №№ 77, 78 оборудованы понтонами.
Общий вид резервуаров вертикальных стальных цилиндрических РВС-5000 представлен на рисунках 1, 2.

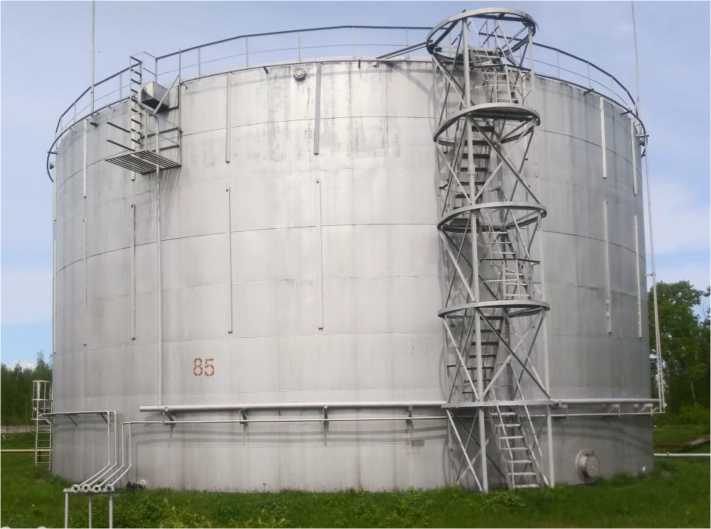

Рисунок 1 - Общий вид резервуаров вертикальных стальных цилиндрических РВС-5000, состоящих из 8 поясов

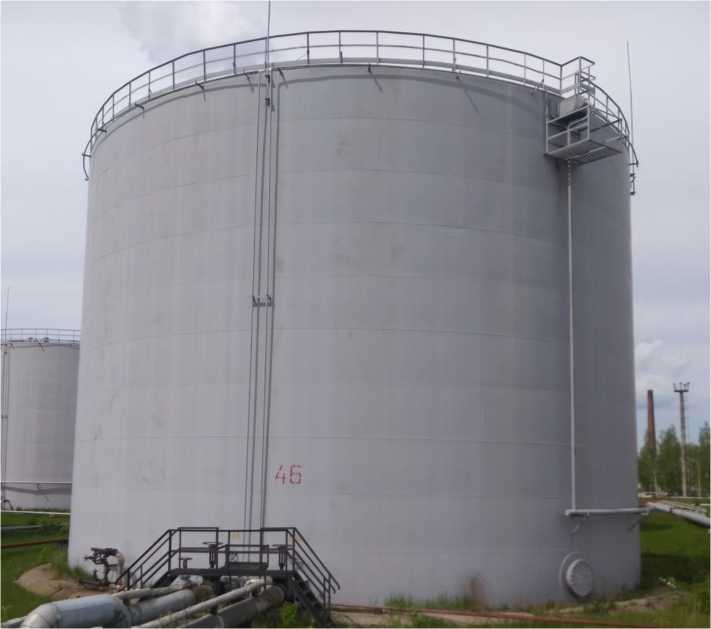

Рисунок 2 - Общий вид резервуара вертикального стального цилиндрического РВС-5000, состоящего из 10 поясов
Пломбирование резервуаров вертикальных стальных цилиндрических РВС-5000 не предусмотрено
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость резервуара при температуре 20 °С, м3 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара геометрическим методом, % |
±0,1 |
аблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Количество поясов резервуара, шт. |
8 |
10 |
|
Габаритные размеры, мм, не более
|
22849 11920 |
20952 14970 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -50 до +40 | |
