Номер по Госреестру СИ: 80167-20
80167-20 Хроматограф жидкостный Agilent 1260 Infinity с рефрактометрическим детектором RID
( )
Назначение средства измерений:
Хроматограф жидкостный Agilent 1260 Infinity с рефрактометрическим детектором RID (далее - хроматограф) предназначен для количественного химического анализа жидких образцов и материалов.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 1 | 3 | 3,00 |
| ЮЛ | Юридические лица | 1 | 1 | 1,00 |
| ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ "ФЕДЕРАЛЬНЫЙ СИБИРСКИЙ НАУЧНО-КЛИНИЧЕСКИЙ ЦЕНТР ФЕДЕРАЛЬНОГО МЕДИКО-БИОЛОГИЧЕСКОГО АГЕНТСТВА" | Юридические лица | 1 | 1 | 1,00 |
| ЮРИДИЧЕСКОЕ ЛИЦО | Юридические лица | 1 | 1 | 1,00 |
| ГБУЗ МО «Бюро СМЭ» | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 31710e10-ae5d-f711-25b1-07493e7f50a7 | 80167-20 | 2023-12-19 | — | актуальная |
| e8eaa68d-aec2-c54d-2060-843097631bcf | 80167-20 | 2023-12-18 | 2023-12-19 | архивная |
| a1971668-02f4-2ed7-b28e-7a9bf24742fe | 80167-20 | 2021-03-24 | 2023-12-18 | архивная |
| 05186806-2897-d922-02ff-aa0956082664 | 80167-20 | 2021-01-17 | 2021-03-24 | архивная |
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Дата публикации - 19.12.2023
Срок свидетельства -
Номер записи - 179410
ID в реестре СИ - 1385013
Тип производства - единичное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Нет модификации, Agilent 1260 Infinity
Изготовитель - Фирма "Agilent Technologies Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.
Кол-во поверок - 8
Выдано извещений - 1
Кол-во периодических поверок - 7
Кол-во средств измерений - 5
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 364 дн.
№2144 от 2020.12.18 Об утверждении типа средств измерений
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
80167-20 Хроматограф жидкостный Agilent 1260 Infinity с рефрактометрическим детектором RID ( ) Фирма "Agilent Technologies Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
74845-19 Хроматографы жидкостные (JETchrom) Общество с ограниченной ответственностью "СКАНЛАБ" (ООО "СКАНЛАБ") (РОССИЯ Московская обл., г. Орехово-Зуево) |
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80167-20 |
Хроматограф жидкостный Agilent 1260 Infinity с рефрактометрическим детектором RID, Фирма "Agilent Technologies Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
82089-21 |
Хроматограф газовый, Agilent 6850A Фирма "Agilent Technologies Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО «Поверие» (RA.RU.313216) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "М-ЛАБ МЕТРОЛОГИЯ" (RA.RU.312885) | 1 | 0 | 1 | 1 | 1 | 0 | 1 | |||
| АО "МЕДТЕХНИКА" (RA.RU.311218) | 2 | 2 | 0 | 2 | 0 | 1 | 0 | 1 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
4987 | 4987 |
Программное обеспечение, входящее в состав хроматографа, позволяет устанавливать и контролировать режимные параметры хроматографа, отслеживать выполнение анализа, обрабатывать экспериментальные данные.
Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Наименования программного обеспечения |
GINA Star |
|
Идентификационное наименование ПО |
gina nt.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 5.9 Service Pack 11 |
|
Цифровой идентификатор ПО |
C928DFBAA981244EDD1F0DC96A63A58D |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
наносится на корпус прибора в виде наклейки и на титульный лист руководства по эксплуатации хроматографа методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
отсутствуют, измерения в сфере государственного регулирования обеспечения единства измерений выполняют по аттестованным методикам.
ГОСТ Р 8.772-2011 Государственная система обеспечения единства измерений. Хроматографы аналитические жидкостные лабораторные. Методика поверки.
Техническая документация фирмы-изготовителя «Agilent Technologies», США.
осуществляется по документу МП 205-12-2020 «ГСИ. Хроматограф жидкостный Agilent 1260 Infinity с рефрактометрическим детектором RID. Методика поверки», утвержденному ФГУП «ВНИИМС» 18.06.2020 г.
Основные средства поверки:
- глюкоза по ГОСТ 975-88.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью .
Знак поверки наносится на боковую поверхность хроматографа.
Принцип действия хроматографа основан на разделении смеси веществ на хроматографической колонке с последующим детектированием рефрактометрическим методом.
Хроматограф состоит из модулей:
- изократического насоса 1260 Infinity Isocratic Pump,
- вакуумного дегазатора 1260 Infinity Degasser,
- термостата колонок 1260 Infinity Thermostatted Column Compartment,
- рефрактометрического детектора RID.
Изократический насос 1260 Infinity Isocratic Pump предназначен для и перемещения подвижной фазы в хроматографе. Диапазон задаваемых скоростей потока от 0,001 до 5,0 мл/мин.
Вакуумный дегазатор 1260 Infinity Degasser предназначен для извлечения растворенных газов из подвижной фазы, что повышает стабильность работы насосов, снижает уровень флуктуационных шумов. Дегазатор имеет четыре канала, максимальная скоростью потока на канал 10 мл/мин.
Термостат колонок 1260 Infinity Thermostatted Column Compartment предназначен для поддержания необходимой температуры хроматографической колонки. Интервал задаваемой температуры термостата колонок от 10 до 80 °С. Колоночный термостат имеет две температурные зоны и вмещает четыре колонки с возможностью автоматического их переключении.
Принцип работы рефрактометрического детектора RID основан на дифференциальном измерении показателя преломления чистого растворителя и раствора анализируемого вещества в этом растворителе. Вклад растворенного вещества в изменение показателя преломления растворителя пропорционален содержанию этого вещества.
Рефрактометрический детектор RID снабжен встроенной автоматической функцией корректировки нулевой линии с помощью электрической балансировки фотодиодов. Уменьшение уровня шума нулевой линии позволяет снизить пределы обнаружения детектора. Постоянная температура оптических частей и проточной кюветы автоматически поддерживается при помощи специальных нагревателей.
Общий вид хроматографа представлен на рисунке 1. Пломбирование хроматографа не предусмотрено.

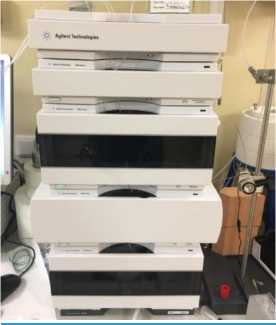

Рисунок 1 - Общий вид хроматографа
Таблица 8 -
|
Наименование |
Обозначение |
Количество |
|
Хроматограф жидкостный |
Agilent 1260 Infinity, зав №DEAA 602731 |
1 шт. |
|
Рефрактометрический детектор |
RID |
1 шт. |
|
Изократический насос |
1260 Infinity Isocratic Pump |
1 шт. |
|
Термостат колонок |
1260 Infinity Thermostatted Column Compartment |
1 шт. |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП 205-12-2020 |
1 экз. |
Таблица 2 - Метрологические характеристики хроматографа жидкостного Agilent 1260 Infinity с рефрактометрическим детектором RID
|
Наименование характеристики |
Значение |
|
Диапазон измерений показателя преломления, ед.рефр. |
от 1,00 до 1,75 вкл. |
|
Уровень флуктуационных шумов нулевого сигнала детектора (постоянная времени 2 с), ед. рефр., не более |
1^10’8 |
|
Дрейф нулевого сигнала детектора, ед.рефр./ч, не более |
6^10’7 |
|
Предел детектирования по глюкозе, г/см3, не более |
5^10’6 |
|
Предел допускаемого относительного среднего квадратического отклон е-ния (СКО) выходного сигнала хроматографа в изократическом режиме, %, не более
|
4 1 |
|
Пределы допускаемого относительного изменения выходного сигнала хроматографа (площади пика) за 8 часов непрерывной работы, %, не более |
±6 |
Таблица 3 - Основные технические характеристики всех блоков
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220 |
|
- частота переменного тока, Гц |
50±1 |
|
Условия эксплуатации:
|
от +15 до +30 от 30 до 80 от 84,0 до 106,7 |
Таблица 4 - Основные технические характеристики рефрактометрического детектора RID
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, В^А, не более |
160 |
|
Габаритные размеры, мм, не более | |
|
- высота |
180 |
|
- ширина |
345 |
|
- длина |
435 |
|
Масса, кг, не более |
17,0 |
Таблица 5 - Основные технические характеристики термостата колонок 1260 Infinity Thermostarted Column Compartment
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, В^А, не более |
320 |
|
Габаритные размеры, мм, не более | |
|
- высота |
140 |
|
- ширина |
345 |
|
- длина |
435 |
|
Масса, кг, не более |
11,2 |
Таблица 6 - Основные технические характеристики изократического насоса 1260 Infinity Isocratic Pump
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, В^А, не более |
180 |
|
Габаритные размеры средства измерений, мм, не более | |
|
- высота |
180 |
|
- ширина |
345 |
|
- длина |
435 |
|
Масса, кг, не более |
11,0 |
