Термопреобразователь сопротивления ТРИД / / / / / / /

1 2 3 4 5 6 7 8

1. Тип изделия

ТС

Термопреобразователь сопротивления

2. Модель ТС

1

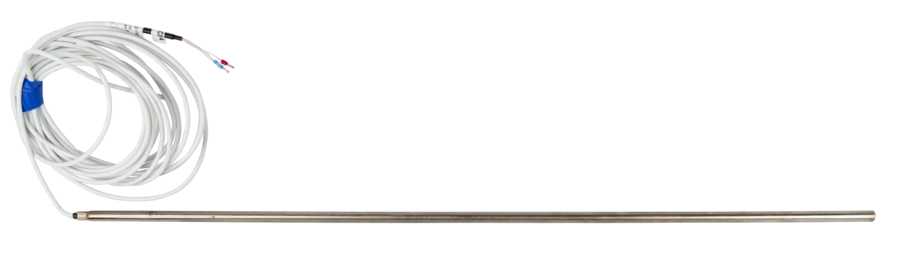

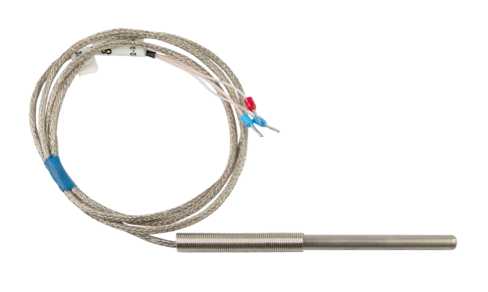

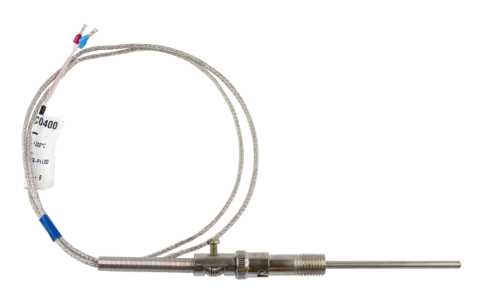

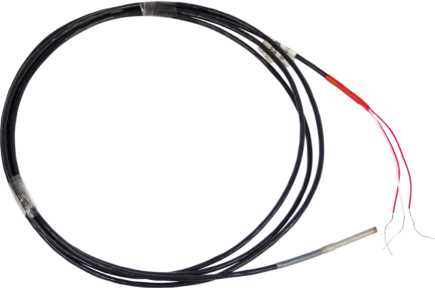

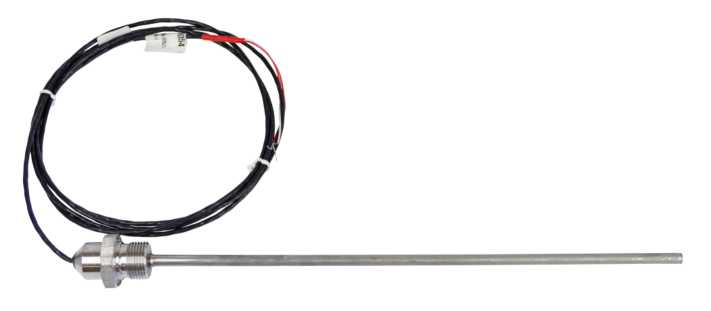

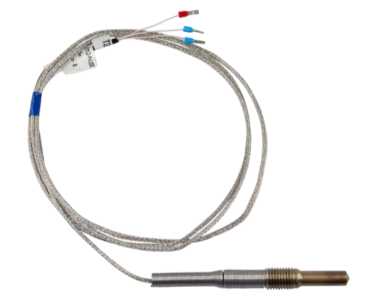

ТС с кабельным выводом

2

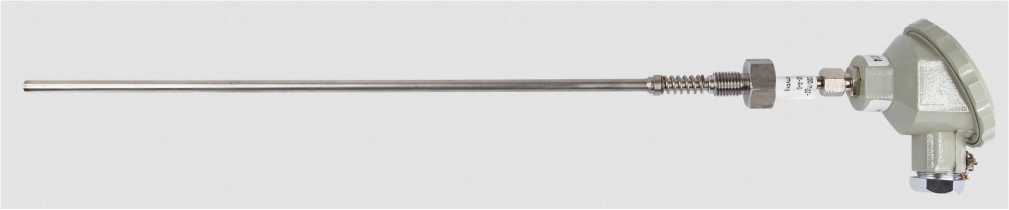

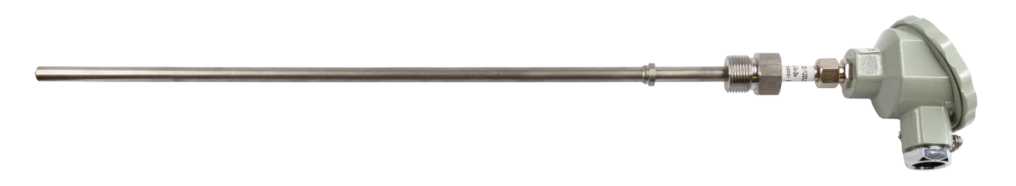

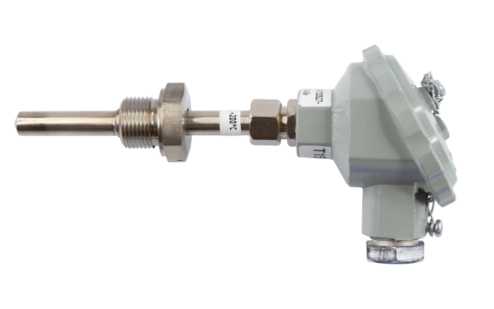

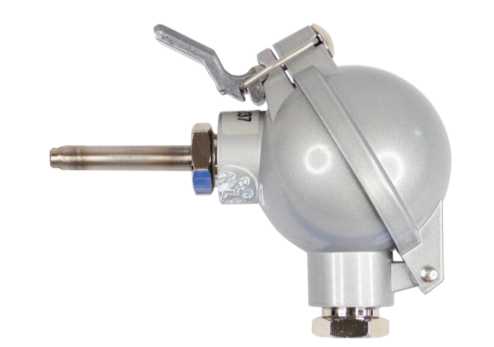

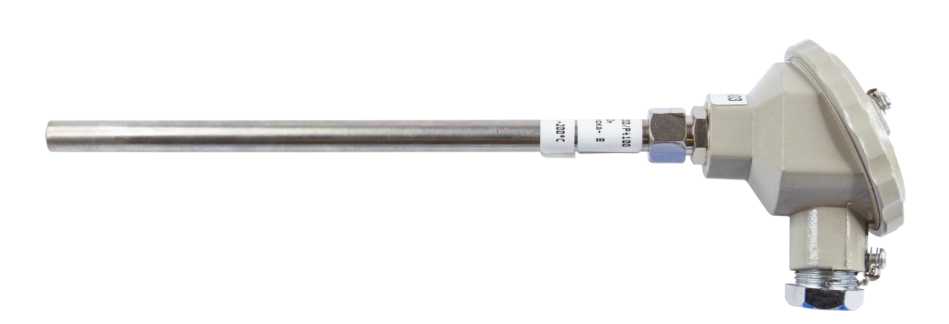

ТС с коммутационной головкой

3. Тип конструктивного исполнения

01

без штуцера

02

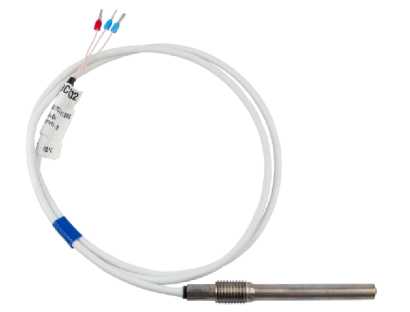

со штуцером без шестигранника

03

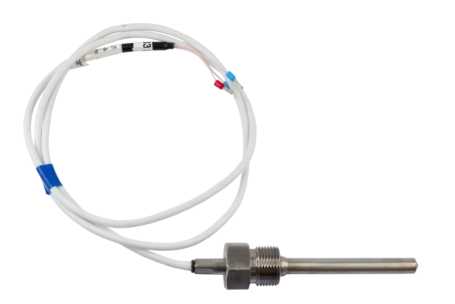

со штуцером с шестигранником

04

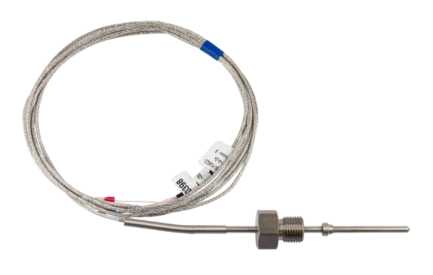

со штуцером с шестигранником и стопорным кольцом

05

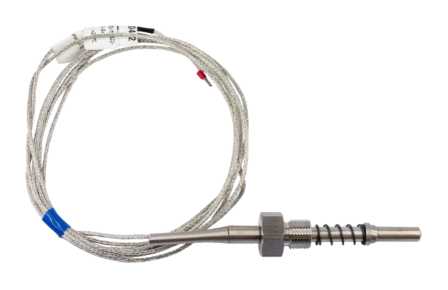

со штуцером с шестигранником, со стопорным кольцом и пружиной

09

с байонетным монтажным типом присоединения ⁽*⁾

11

без штуцера⁽*⁾

провод с силиконовой изоляцией для удлинения

12

со штуцером без шестигранника*^

присоединительных проводов ЧЭ, без использо -

13

со штуцером с шестигранником ⁽*⁾

вания корундовых изоляторов

18

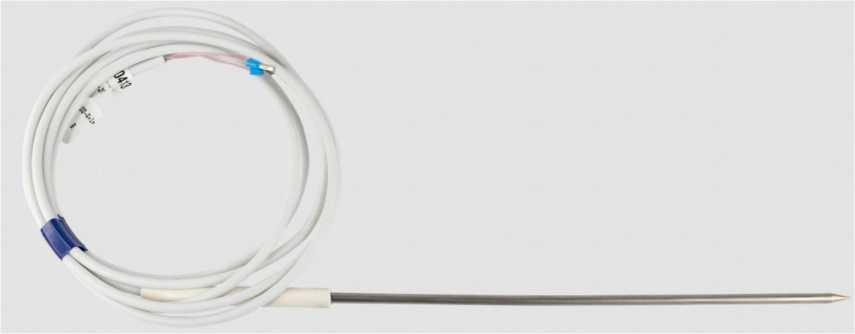

с наконечником игольчатого типа⁽*⁾

4. Диаметр погружаемой части в мм

5. Длина погружаемой части в мм

6. Тип штуцера

7. Тип чувствительного элемента

Pt100

Платиновый ЧЭ со значением номинального сопротивления 100 Ом

Pt100

Платиновый ЧЭ со значением номинального сопротивления 1000 Ом

50M

Медный ЧЭ со значением номинального сопротивления 50 Ом

8. Марка материала защитного чехла (корпуса)

А

нержавеющая сталь 12Х18Н10Т

Примечание:

⁽*⁾ - исполнения только для термопреобразователей модели ТС1.

Наименование

Обозначение

Количеств

Т ермопреобразователь сопротивления платиновый ТРИД

исполнение в соответствии с заказом

1 шт.

Паспорт

ВПМ 421140.006 ПС

1 экз.

Класс допуска

Диапазон измерений температуры, °С

Допуск по ГОСТ 6651-2009, °С

Для ТС с НСХ «Pt100», «Pt1000» (а = 0,00385 °С^-1)

AA

A В

С

от -40 до +250 от -40 до +450 от -40 до +660 от -40 до +660

±(0,1+0,0017-^) ±(0,15+0,002-М) ±(0,3+0,005-t|) ±(0,6+0,01-|t|)

Для ТС с НСХ «50М» (а = 0,00428 °С^-1)

A

B

C

от -40 до +120 от -40 до +200 от -40 до +200

±(0,15+0,002-|t|)

±(0,3+0,005-t|) ±(0,6+0,01-|t|)

Примечания:

• 1) |t| - абсолютное значение температуры, °С, без учета знака;

• 2) Для классов допуска АА и А не допускается использование 2-х проводной схемы соединения проводов;

• 3) для ТС с НСХ «Pt100», «Pt1000» с длиной монтажной части менее 200 мм диапазон измерений температуры составляет от -40 до +200 °С.

Наименование характеристики

Значение

Электрическое сопротивление изоляции ТС между цепью чувствительного элемента и металлической частью защитной арматуры при температуре от + 15 до +35 °С и относительной влажности от 30 до 80 %, МОм, не менее

100

Время термической реакции т₀,₆₃ в зависимости от диаметра монтажной части ТС, с, не более:

• - в водной среде (1 м/с)

• - в воздушной среде (3 м/с)

от 8 до 20

от 20 до 60

Диаметр монтажной части ТС, мм

4; 6; 8; 10; 20

Длина монтажной части ТС, мм

от 25 до 2000

Длина кабеля с удлинительными проводами (для модели ТС1), м

от 0,5 до 1

Масса, кг

от 0,05 до 5

Рабочие условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность воздуха (при температуре +35 °С), %

от -50 до +85'*’ до 95

Средняя наработка на отказ (при значении вероятности безотказной работы 0,95), не менее, ч

40000

Средний срок службы, лет, не менее

10

Наименование характеристики

Значение

Примечание:

⁽*⁾ - до +120 °С по специальному заказу.
