Номер по Госреестру СИ: 80376-20
80376-20 Прицепы-цистерны
(ЦОР)
Назначение средства измерений:
Прицепы-цистерны ЦОР предназначены для измерений объема нефтепродуктов плотностью до 860 кг/м3.

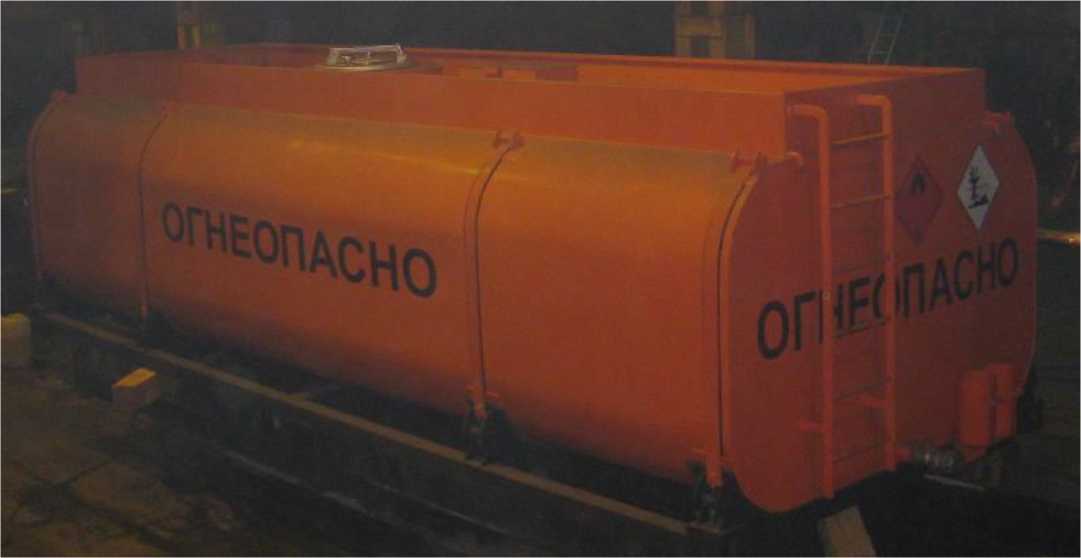

Внешний вид.
Прицепы-цистерны
Рисунок № 1
Общие сведения
Дата публикации - 25.06.2024
Срок свидетельства - 30.12.2025
Номер записи - 179630
ID в реестре СИ - 1385338
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Жатайский завод металлоконструкций" (ООО "ЖЗМК")
Страна - РОССИЯ
Населенный пункт - Республика Саха (Якутия), пос. Жатай
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№624 от 2018.04.03 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№1671 от 2020.10.02 О внесении изменений в описание типа СИ АИИС КУЭ ПАО "Мосэнерго"
Наличие аналогов СИ: Прицепы-цистерны (ЦОР)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Жатайский завод металлоконструкций" (ООО "ЖЗМК")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80376-20 30.12.2025 |
Прицепы-цистерны , ЦОР Общество с ограниченной ответственностью "Жатайский завод металлоконструкций" (ООО "ЖЗМК") (РОССИЯ Республика Саха (Якутия), пос. Жатай) |
ОТ МП |
2 года |
|
86651-22 01.09.2027 |
Резервуары горизонтальные стальные двустенные для хранения нефтепродуктов, РГСД Общество с ограниченной ответственностью "Жатайский завод металлоконструкций" (ООО "ЖЗМК") (РОССИЯ Республика Саха (Якутия), пос. Жатай) |
ОТ МП |
5 лет |
|
88447-23 09.03.2028 |
Резервуары горизонтальные стальные одностенные, РГС Общество с ограниченной ответственностью "Жатайский завод металлоконструкций" (ООО "ЖЗМК") (РОССИЯ Республика Саха (Якутия), пос. Жатай) |
ОТ МП |
5 лет |
|
88860-23 |
Резервуары стальные горизонтальные цилиндрические, РГС-60 Общество с ограниченной ответственностью "Жатайский завод металлоконструкций" (ООО "ЖЗМК") (РОССИЯ Республика Саха (Якутия), пос. Жатай) |
ОТ МП |
5 лет |
|
90536-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-50 Общество с ограниченной ответственностью "Жатайский завод металлоконструкций" (ООО "ЖЗМК") (РОССИЯ Республика Саха (Якутия), пос. Жатай) |
ОТ МП |
5 лет |
|
90568-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-50 Общество с ограниченной ответственностью "Жатайский завод металлоконструкций" (ООО "ЖЗМК") (РОССИЯ Республика Саха (Якутия), пос. Жатай) |
ОТ МП |
5 лет |
|
93476-24 |
Резервуары горизонтальные стальные цилиндрические, РГС-50 Общество с ограниченной ответственностью "Жатайский завод металлоконструкций" (ООО "ЖЗМК") (РОССИЯ Республика Саха (Якутия), пос. Жатай) |
ОТ МП |
5 лет |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Прицепы-цистерны (ЦОР)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Прицепы-цистерны (ЦОР)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку фотохимическим способом и титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к прицепам-цистернам ЦОРТУ 5265-006-67672341-2017 Прицепы-цистерны ЦОР. Технические условия
Поверка
Поверкаосуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких
нефтепродуктов. Методика поверки».
Основные средства поверки:
-
- лаборатория поверочная передвижная ППЛ-АЦ (регистрационный номер в Федеральном информационном фонде 47040-11);
-
- мерники металлические эталонные 2-го разряда по ГОСТ 8.400-2013, номинальная вместимость 500 или 1000 дм3;
-
- секундомер электронный «Интеграл С-01» (регистрационный номер в Федеральном информационном фонде 44154-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке, заклепку указателя уровня налива и маркировочную табличку.
Изготовитель
Общество с ограниченной ответственностью «Жатайский завод металлоконструкций» (ООО «ЖЗМК»)ИНН 1435236821
Адрес: 677902, Республика Саха (Якутия), пос. Жатай, ул. Северная д. 2
Юридический адрес: 677902, Республика Саха (Якутия), пос. Жатай, ул. Северная, д. 19/1, кв. 63
Телефон (факс): 8 (4112) 42-66-39
Web-сайт: www.жзмк.рф
Е-mail: gzmk2011@yandex.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., 31
Телефон: 8 (495) 544 00 00
Web-сайт: www.rostest.ru
Принцип действия прицепов-цистерн ЦОР основан на заполнении её нефтепродуктом до указателя уровня налива, который установлен в каждой секции. Слив нефтепродукта производится самотеком или через насос. Прицепы-цистерны ЦОР являются транспортными мерами полной вместимости и представляют собой металлическую цилиндрическую ёмкость.
Прицепы-цистерны ЦОР состоят из следующих основных составных частей: шасси, герметичные секции в виде ёмкости с указателем уровня налива и дыхательным клапаном, донным клапаном, волнорезом, устройством для слива топлива самотёком.
Прицепы-цистерны изготавливаются в восьми модификациях. Модификации ЦОР-3, ЦОР-6, ЦОР-12 и ЦОР-18 изготавливаются с одной секцией. Модификации ЦОР-3(2/1) ЦОР-6(3/3) ЦОР-12(6/6) ЦОР-18(9/9) двухсекционные. Модификации прицепов-цистерн ЦОР отличаются номинальной вместимостью.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 1 - Общий вид средства измерений
А (4:1)
Знак поверки
■^zzzzz
Рисунок 2—
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение отсутствует.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Прицеп-цистерна |
ЦОР-3; ЦОР-3(2/1); ЦОР-6; ЦОР-6(3/3); ЦОР-12; ЦОР-12(6/6); ЦОР-18; ЦОР-18(9/9) |
1 шт. |
|
Паспорт |
67672341-51-3; 67672341-51-3(2/1); 67672341-51-6; 67672341- 51-6(3/3); 67672341-51-12; 67672341-51-12(6/6); 67672341-5118; 67672341-51-18(9/9) |
1 экз. |
|
Примечание - В зависимости от заказа | ||
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
ЦОР-3 ЦОР-3(2/1) |
ЦОР-6 ЦОР-6(3/3) |
ЦОР-12 ЦОР-12(6/6) |
ЦОР-18 ЦОР-18(9/9) | |
|
Номинальная вместимость цистерн (секций), м3 |
3 (2 и 1) |
6 (3 и 3) |
12 (6 и 6) |
18 (9 и 9) |
|
Пределы допускаемой относительной погрешности цистерн, % |
±0,4 | |||
|
Разность между номинальной и действительной вместимостью, % |
±2,5 |
±2 |
±1,5 |
±1,5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
ЦОР-3 ЦОР-3(2/1) |
ЦОР-6 ЦОР-6(3/3) |
ЦОР-12 ЦОР-12(6/6) |
ЦОР-18 ЦОР-18(9/9) | |
|
Габаритные размеры, мм, не более | ||||
|
- длина |
2700 |
6000 |
6000 |
6000 |
|
- ширина |
1800 |
2440 |
2440 |
2440 |
|
- высота |
1300 |
1500 |
1800 |
2100 |
|
Масса (с двумя секциями), кг, не более1) |
1150(1200) |
2350 (2860) |
2415(3150) |
4750 (4920) |
|
Условия эксплуатации: - температура окружающей среды, | ||||
|
°С |
от -60 до +40 | |||
|
- относительная влажность при 20 | ||||
|
°С, %, не более |
90 | |||
1) Допускается отклонение массы +3 %. Нижний предел массы не ограничивается.
