Номер по Госреестру СИ: 80697-20
80697-20 Трансформаторы тока неразъемные
(SCT)
Назначение средства измерений:
Трансформаторы тока неразъемные SCT (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
SCT
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| f117b7e0-09f6-3d41-1096-0d88a43d999d | 80697-20 | 2021-03-24 | — | актуальная |
| a65af7bc-a421-302f-b009-b61458c082fe | 80697-20 | 2021-02-04 | 2021-03-24 | архивная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.

отсутствует.
наносится на титульный лист паспорта типографским способом и на наклейку с техническими характеристиками трансформатора любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки Техническая документация изготовителя
осуществляется по документам: ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки» (для трансформаторов с номинальным первичным током и номинальной вторичной нагрузкой, указанными в таблице 5 ГОСТ 7746-2015); ИЦРМ-МП-169-20 «ГСИ. Трансформаторы тока неразъемные SCT. Методика поверки» (для трансформаторов с номинальным первичным током и номинальной вторичной нагрузкой, отличающихся от указанных в таблице 5 ГОСТ 7746-2015), утверждённому ООО «ИЦРМ» 21.08.2020 г.
Основные средства поверки:
- трансформаторы тока измерительные переносные «ТТИП», исполнения ТТИП-5000/5, ТТИП-100/5 (регистрационный номер в Федеральном информационном фонде 39854-08);
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1КМ», исполнение «Энергомонитор-3.1КМ»-02 (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07);
- магазины нагрузок СА5018-1, СА5018-5 (регистрационный номер в Федеральном информационном фонде 71114-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус трансформатора, как показано на рисунке 1, на свидетельство о поверке и (или) в паспорт.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы - неразъемные, в пластмассовом корпусе, однофазные или трехфазные, с первичной обмоткой или без нее. В трансформаторах с первичной обмоткой обмотка расположена внутри корпуса. В трансформаторах без первичной обмотки в качестве обмотки выступает кабель или шина, пропущенные через проходное отверстие трансформатора. Выводы вторичной обмотки подключены к клеммам, закрепленным на корпусе трансформатора.
Трансформаторы выпускаются в модификациях, отличающихся конструкцией, классом точности, номинальными первичным и вторичным токами, размерами проходного отверстия, габаритными размерами и массой.
Структура условного обозначения модификаций трансформаторов:
SCTXXXX-XXXX
1 2 3 4 5 6
1 - Наименование типа
2 - Конструкция:
0 - однофазный, с первичной обмоткой;
1 - однофазный, без первичной обмотки, с круглым проходным отверстием под кабель;
2 - однофазный, без первичной обмотки, с прямоугольным проходным отверстием под шину;
3 - трехфазный, без первичной обмотки.
3 - Типоразмер:
выбирается в соответствии с таблицами 2-5 из ряда: 1, 2, 3, 4, 5, 6, в зависимости от габаритных размеров трансформатора и размеров проходного отверстия (при наличии).
4 - Класс точности вторичных обмоток по ГОСТ 7746-2015:
1 - класс точности 1;
2 - класс точности 0,5.
5 - Номинальный вторичный ток 12ном:
1 - 1 А;
5 - 5 А.
6 - Номинальный первичный ток Тыом, А

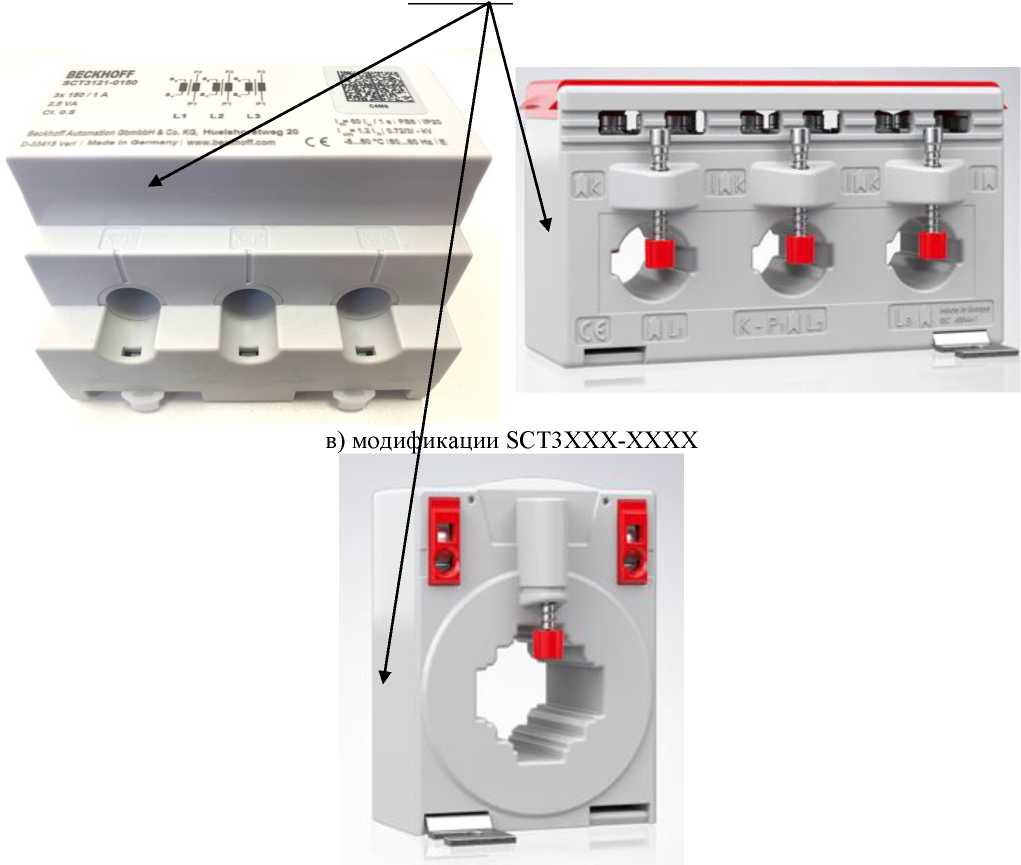

Общий вид трансформаторов с указанием мест нанесения знака поверки представлен на рисунке 1.
а) модификации SCT0XXX-XXXX
б) модификации SCT1XXX-XXXX
Места нанесения
знака поверки
в) модификации SCT3XXX-XXXX
BFCKHOFF
ЗСГ3121-О1ВО
г) модификации SCT2XXX-XXXX
Рисунок 1 - Общий вид трансформаторов с указанием мест нанесения знака поверки
Пломбирование трансформаторов не предусмотрено.
Таблица 1 - Метрологические характеристики
|
Характеристика |
Значение для модификаций | |||
|
SCT0XXX- XXXX |
SCT1XXX- XXXX |
SCT2XXX- XXXX |
SCT3XXX- XXXX | |
|
Номинальное напряжение ином, кВ |
0,66 | |||
|
Наибольшее рабочее напряжение ин.р, кВ |
0,72 | |||
|
Номинальный первичный ток 11ном, А |
от 1 до 30 |
от 32 до 64 |
от 60 до 2500 |
от 50 до 600 |
|
Номинальный вторичный ток 12ном, А |
1 |
1 |
1; 5 |
1; 5 |
|
Номинальная вторичная нагрузка &ном с коэффициентом мощности cosф2=1, В^А |
2,5 |
от 0,2 до 0,5 |
от 1,25 до 5 |
от 1 до 5 |
|
Номинальная вторичная нагрузка &ном с индуктивно-активным коэффициентом мощности cosф2=0,8, ВА |
- |
- |
5; 10; 15 |
5 |
|
Классы точности вторичных обмоток для измерений по ГОСТ 7746-2015 |
0,5; 1 |
1 |
0,5; 1 |
0,5; 1 |
|
Номинальная частота переменного тока, Гц |
50; 60 | |||
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений |
5; 10; 15 | |||
Таблица 2 - Габаритные размеры и масса трансформаторов модификаций SCT0XXX-XXXX
|
Модификации |
Типоразмер |
Габаритные размеры (ширинахвысотахглубина), мм, не более |
Масса, г, не более |
|
SCT01XX-XXXX |
1 |
70Х88,5Х45 |
320 |
Таблица 3 - Габаритные размеры и масса трансформаторов модификаций SCT1XXX-XXXX
|
Модификации |
Типоразмер |
Габаритные размеры (ширинаХвысотаХглубина), мм, не более |
Диаметр кабеля, пропускаемого через проходное отверстие, мм, не более |
Масса, г, не более |
|
SCT11XX-XXXX |
1 |
27,5x46,5x19 |
7,6 |
60 |
Таблица 4 - Габаритные размеры и масса трансформаторов модификаций SCT2ХXX-XXXX
|
Модификации |
Типоразмер |
Габаритные размеры (ширинахвысотахглубина), мм, не более |
Размеры поперечного сечения шин (ширинаxдлина), пропускаемых через проходное отверстие, мм, не более |
Масса, г, не более |
|
SCT21XX-XXXX |
1 |
60x81x52 |
20x20; 25x12; 30x10 |
340 |
|
SCT22XX-XXXX |
2 |
70x91x52 |
30x15; 40x10 |
400 |
|
SCT23XX-XXXX |
3 |
85x105x52 |
40x30; 50x12 |
500 |
|
SCT24XX-XXXX |
4 |
95x115x52 |
50x30; 63x10 |
550 |
|
Модификации |
Типоразмер |
Габаритные размеры (ширинахвысотахглубина), мм, не более |
Размеры поперечного сечения шин (ширинахдлина), пропускаемых через проходное отверстие, мм, не более |
Масса, г, не более |
|
SCT25XX-XXXX |
5 |
120х135х52 |
60x30; 80x10 |
600 |
|
SCT26XX-XXXX |
6 |
130x147x52 |
80x30;100x10 |
750 |
Таблица 5 - Габаритные размеры и масса трансформаторов модификаций SCT3XXX-XXXX
|
Модификации |
Типоразмер |
Габаритные размеры (ширинаxвысотаx глубина), мм, не более |
Диаметр кабеля, пропускаемого через проходное отверстие, мм, не более |
Масса, г, не более |
|
SCT31XX-XXXX |
1 |
105x90x54 |
13,5 |
600 |
|
SCT32XX-XXXX |
2 |
115x65x55 |
18 |
500 |
|
SCT33XX-XXXX |
3 |
150x75x55 |
22 |
700 |
Таблица 6 - Основные технические характеристики
|
Характеристика |
Значение |
|
Рабочие условия измерений:
|
от -5 до +50 100 |
|
Средняя наработка до отказа, ч |
400000 |
|
Средний срок службы, лет |
30 |
