Номер по Госреестру СИ: 80659-20
80659-20 Резервуары стальные горизонтальные цилиндрические
(РГС-50)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-50 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Общие сведения
Дата публикации - 28.10.2022
Срок свидетельства -
Номер записи - 179956
ID в реестре СИ - 1385800
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Меркурий 236 ART-03 PQRS,
Производитель
Изготовитель - Производственный кооператив "Кмк-1" (ПК "Кмк-1")
Страна - РОССИЯ
Населенный пункт - г. Кемерово
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Бесплатный
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2343 от 2020.12.31 Об утверждении типов средств измерений
№2707 от 2022.10.28 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2343 «Об утверждении типов средств измерений»
Наличие аналогов СИ: Резервуары стальные горизонтальные цилиндрические (РГС-50)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Производственный кооператив "Кмк-1" (ПК "Кмк-1")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80659-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-50 Производственный кооператив "Кмк-1" (ПК "Кмк-1") (РОССИЯ г. Кемерово) |
ОТ МП |
5 лет |
|
93945-24 |
Резервуар горизонтальный стальной цилиндрический, РГСп-50 Производственный кооператив "Кмк-1" (ПК "Кмк-1") (РОССИЯ г. Кемерово) |
ОТ МП |
5 лет |
|
93961-24 |
Резервуары стальные горизонтальные цилиндрические, РГС-50 Производственный кооператив "Кмк-1" (ПК "Кмк-1") (РОССИЯ г. Кемерово) |
ОТ МП |
5 лет |
Кто поверяет Резервуары стальные горизонтальные цилиндрические (РГС-50)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 3 | 3 | 0 | 0 | 3 | 3 | 0 | ||
| ООО ЭТЦ "ТЕХАУДИТ" (RA.RU.311598) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Резервуары стальные горизонтальные цилиндрические (РГС-50)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Лист № 3 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений
сведения отсутствуют
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-50
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Поверка
Поверкаосуществляется по документу МП 1156-7-2020 «ГСИ. Резервуары стальные горизонтальные цилиндрические РГС-50. Методика поверки», утвержденному ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 26 июня 2020 г.
Основные средства поверки:
-
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
-
- сканер лазерный трехмерный SURPHASER 25HSX IR (регистрационный номер 4915112);
-
- термометр инфракрасный Testo 830-T2 (регистрационный номер 48507-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке резервуара.
Заявитель
Акционерное общество «Газромнефть-Аэро» представительство «Восток» (АО «Газромнефть-Аэро» представительство «Восток»)ИНН 7714117720
Адрес: 672000, Забайкальский край, г. Чита, ул. Чайковского, д.27, офис №1
Юридический адрес: 197198, г. Санкт-Петербург, Зоологический переулок, д.2-4, лит. Б
Телефон: +7 (3022) 2 1 -06-71
Web-сайт: www.gazprom-neft.aero
E-mail: aero-east@gazprom-neft.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»
Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32
Web-сайт: vniir.org
E-mail: office@vniir.org
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 50 м3.
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-50 основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары стальные горизонтальные цилиндрические РГС-50 представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами. По наружной поверхности резервуары теплоизолированы слоем минеральной ваты и покрыты оцинкованным листом.
Резервуары оборудованы смотровой площадкой с лестницей и ограждениями. Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Резервуары РГС-50 с заводскими номерами 91, 92, 93 расположены по адресу: 672521, Забайкальский край, Читинский район, в районе с. Домна, склад ГСМ филиала «Домна», АО «Газпромнефть-Аэро».
Общий вид резервуаров стальных горизонтальных цилиндрических РГС-50 представлен на рисунке 1.
|

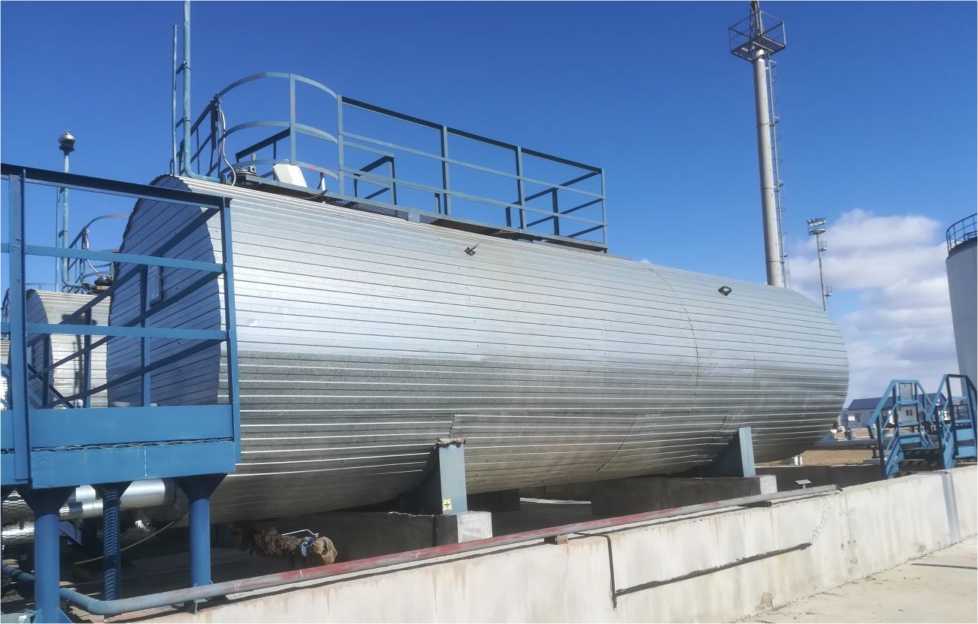

Рисунок 1 - Общий вид резервуаров РГС-50 | |
|
Пломбирование не предусмотрено. |
резервуаров стальных горизонтальных цилиндрических РГС-50 |
Программное обеспечение отсутствует
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
50 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
Температура окружающего воздуха, оС |
от -40 до +40 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
20 |
