Номер по Госреестру СИ: 80596-20
80596-20 Толщиномеры покрытий
(В7-517, В7-527, В7-537, В7-557, В7-К2, В7-К3, В7-К4)
Назначение средства измерений:
Толщиномеры покрытий В7 -517, В7-527, В7-537, В7-557, В7-К2, В7-К3, В7-К4 (далее -толщиномеры) предназначены для измерений толщины диэлектрических и токопроводящих покрытий, нанесенных на токопроводящие магнитные или немагнитные материалы основания.
Внешний вид.
Толщиномеры покрытий

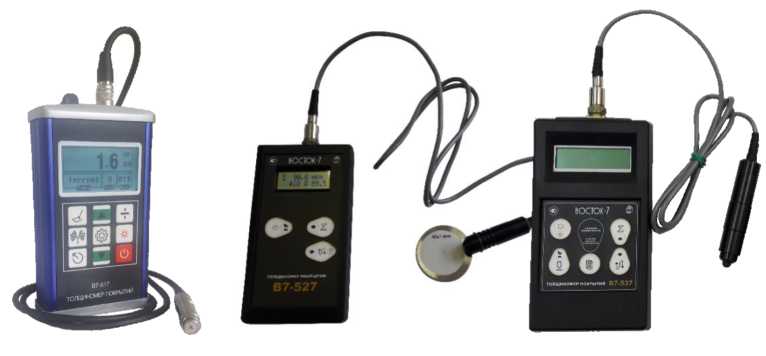

Рисунок № 1
Внешний вид.
Толщиномеры покрытий

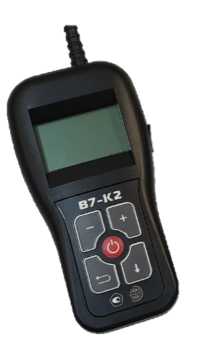

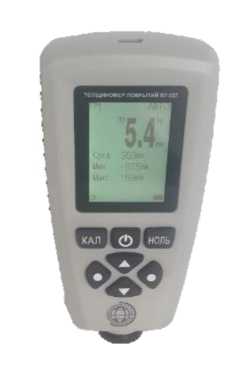

Рисунок № 2
Внешний вид.
Толщиномеры покрытий

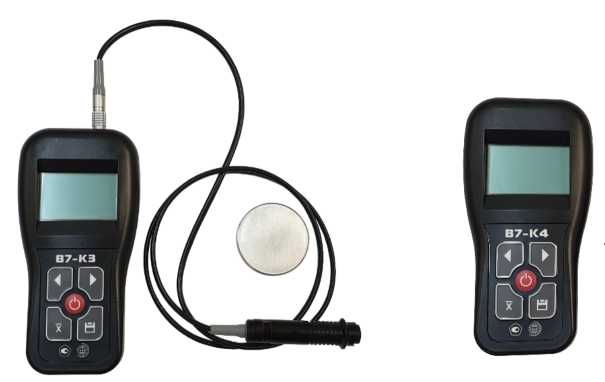

Рисунок № 3
Внешний вид.
Толщиномеры покрытий
Рисунок № 4
Общие сведения
Дата публикации - 12.03.2025
Срок свидетельства - 31.12.2030
Номер записи - 179915
ID в реестре СИ - 1385841
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Толщиномер покрытий В7-517, Толщиномер покрытий В7-217, Толщиномер покрытий В7-517, нет модификации, модификация В7-557, модель В7-517, мод. В7-К4, мод. В7-557, Константа М, В7-К4, В7-К3, В7-К2, В7-557, В7-537, В7-527, В7-517, В7-527, В7-537, В7-557, В7-К2, В7-К3, В7-К4, В7-517, В7, B7-557, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 615
Выдано извещений - 2
Кол-во периодических поверок - 196
Кол-во средств измерений - 288
Кол-во владельцев - 32
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 355 дн.
Приказы РСТ, где упоминается данный тип СИ
№2343 от 2020.12.31 Об утверждении типов средств измерений
№473 от 2025.03.11 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (15)
Наличие аналогов СИ: Толщиномеры покрытий (В7-517, В7-527, В7-537, В7-557, В7-К2, В7-К3, В7-К4)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
59928-15 27.12.2029 |
Приборы для измерения твердости материалов по Шору А и D (дюрометры), модификаций ТВР-А, ТВР-АМ, ТВР-D, ТВР-DМ Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
79910-20 02.12.2030 |
Меры шероховатости поверхности , "В7-МШ" Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
80596-20 31.12.2030 |
Толщиномеры покрытий , В7-517, В7-527, В7-537, В7-557, В7-К2, В7-К3, В7-К4 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
81067-21 05.03.2031 |
Толщиномеры ультразвуковые, В7-217, В7-227, В7-237, В7-287, В7-297 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89140-23 26.05.2028 |
Блескомеры фотоэлектрические , БФ Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91006-24 16.01.2029 |
Термогигрометры портативные, В7-ТГ Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91412-24 26.02.2029 |
Анемометры комбинированные, В7-А Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91468-24 01.03.2029 |
Дата-логгеры одноразовые, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
91932-24 22.04.2029 |
Дата-логгеры портативные, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
2 года; 1 год (при поверке канала измерений относительной влажности) |
|
91933-24 22.04.2029 |
Дата-логгеры стационарные, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
2 года; 1 год (при поверке канала измерений относительной влажности) |
|
92062-24 06.05.2029 |
Термометры электронные пищевые, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
92069-24 07.05.2029 |
Вискозиметры проточные чашечные, ВЗ Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92389-24 17.06.2029 |
Тепловизоры инфракрасные, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93564-24 23.10.2029 |
Манометры портативные, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94225-24 26.12.2029 |
Термогигрометры стационарные, В7 Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Кто поверяет Толщиномеры покрытий (В7-517, В7-527, В7-537, В7-557, В7-К2, В7-К3, В7-К4)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 64 | 14 | 0 | 64 | 0 | 64 | 0 | 64 | |
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 5 | 1 | 4 | 0 | 5 | 1 | 4 | |||
| ООО "АНК" (RA.RU.310566) | 24 | 6 | 24 | 0 | 0 | 19 | 19 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 173 | 2 | 164 | 9 | 0 | 172 | 164 | 8 | ||
| ООО "НВП "КРОПУС" (РОСС RU.0001.310405) | 24 | 8 | 24 | 0 | 0 | 18 | 18 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ООО "ИВИМЕТ" (RA.RU.314313) | 211 | 87 | 203 | 8 | 0 | 211 | 203 | 8 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 2 | 1 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 0 | 2 | 0 | 2 | ||
| ООО "АЗ-И" (RA.RU.312199) | 9 | 3 | 1 | 8 | 0 | 9 | 1 | 8 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ФЕРРАТА" (RA.RU.310646) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 3 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 7 | 1 | 6 | 0 | 7 | 1 | 6 | |||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 10 | 7 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 7 | 5 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 10 | 9 | 0 | 10 | 1 | 4 | 0 | 4 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Толщиномеры покрытий (В7-517, В7-527, В7-537, В7-557, В7-К2, В7-К3, В7-К4)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
3800 | 4533 |
|
ФБУ Пензенский ЦСМ Пензенская область |
4127 | 4533 |
|
ФБУ Ярославский ЦСМ Ярославская область |
5671 | 4533 |
Программное обеспечение
В толщиномерах установлено программное обеспечение, которое выполняет функции управления, настройки, сбора данных и визуализации результатов измерений.
Конструкция толщиномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения толщиномеров соответствует уровню
«низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||||||
|
В7-517 |
В7-527 |
В7-537 |
В7-557 |
В7-К2 |
В7-К3 |
В7-К4 | |
|
Идентификационное наименование ПО |
Coat.Thickness |
В7-527 |
В7-537 |
- |
В7-К2 |
В7-К3 |
В7-К4 |
|
Номер версии (идентификационный номер) ПО |
3.12В и выше |
2.0 и выше |
5.03 и выше |
2.0 и выше |
1.4.6 и выше |
1.23.14 и выше | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к толщиномерам покрытий В7-517, В7-527, В7-537, В7-557, В7-К2, В7-К3, В7-К4ТУ 26.51.66-002-11548758-19. Толщиномеры покрытий В7-517, В7-527, В7-537, В7-557, В7-К2, В7-К3, В7-К4. Технические условия
Поверка
Поверкаосуществляется по документу МП 203-33-2020 «ГСИ. Толщиномеры покрытий В7-517, В7-527, В7-537, В7-557, В7-К2, В7-К3, В7-К4. Методика поверки», утвержденному ФГУП «ВНИИМС» 31 июля 2020 г.
Основные средства поверки:
-
- Меры толщины покрытий НТП на МО (Рег. № 34825-07);
-
- Меры толщины покрытий ИТП (Рег. № 34825-07);
-
- Меры толщины покрытий МТ (Рег. № 50316-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых толщиномеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Восток-7» (ООО «Восток-7») ИНН 7717734230Адрес: 129085, г. Москва, проезд Ольминского, д. 3«А», офис 929
Почтовый адрес: 129626, РФ, Москва, Рижский проезд, д.5 к.137 Телефон/факс: +7 (495) 740-06-12
Web-сайт: www.vostok-7.ru
E-mail: info@vostok-7.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)ИНН 7736042404
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия толщиномеров основан на магнитоиндукционном методе и методе вихревых токов.
Толщиномеры состоят из электронного блока и преобразователя, преобразователь может быть интегрирован в корпус толщиномера.
Толщиномеры В7-517 применяются для измерений толщины немагнитных диэлектрических покрытий (с преобразователем типа F на магнитных основаниях и с преобразователем типа N на немагнитных основаниях).
Толщиномеры В 7 -527 и В7-537 применяются для измерений толщины немагнитных диэлектрических покрытий или проводящих немагнитных покрытий, нанесенных на ферромагнитное основание.
Толщиномеры В 7 -557 применяются для измерений толщины немагнитных диэлектрических покрытий как на магнитных, так и на немагнитных основаниях.
Толщиномеры В7-К2 применяются для измерений толщины непроводящих немагнитных покрытий на магнитном основании.
Толщиномеры В7-К3 применяются для измерений толщины токопроводящих (гальванических) покрытий на проводящем магнитном или немагнитном основании.
Толщиномеры В7-К4 применяются с разными преобразователями в зависимости от требований измерений:
-
- М120, М150, М215 - для измерений толщины непроводящих покрытий на магнитном или немагнитном основании;
-
- Н120, Н150, Н215 - для измерений толщины непроводящих покрытий на немагнитном основании.
Общий вид толщиномеров представлен на рисунке 1. Пломбирование толщиномеров не предусмотрено.
В7-517
В7-557
В7-К2
В7-527
В7-537
В7-К3 В7-К4
Рисунок 1 - Общий вид толщиномеров покрытий В7-517, В7-527, В7-537, В7-557, В7-К2,В7-К3, В7-К4
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины покрытий, мкм - В7-517
|
от 0 до 1250 от 0 до 400 |
|
- В7-527
|
от 5 до 2000 от 100 до 15000 |
|
- В7-537
|
от 5 до 2000 от 100 до 15000 |
|
- В7-557 |
от 0 до 1500 |
|
- В7-К2 |
от 10 до 2000 |
|
- В7-К3 |
от 0 до 100 |
|
- В7-К4
|
от 0 до 2000 от 20 до 2000 от 100 до 5000 от 2000 до 15000 |
|
Пределы допускаемой абсолютной погрешности измерений толщины, мкм
|
± (0,01-Н+5) ± (0,01-Н+2) ± (0,03-Н+1) ± (0,03-Н+10) ± (0,03-Н+1,5) ± (0,03-Н+1) ± (0,05-Н+5) ±(0,03-Н+1) ± (0,04-Н+4) |
|
Примечание: Н - измеренное значение толщины покрытий, мкм | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение электрического питания, В | |
|
- В7-517 (два элемента питания типа АА) |
1,5 |
|
- В7-527 (два элемента питания типа А316) |
3 |
|
- В7-537 (четыре элемента питания типа АА) |
6 |
|
- В7-557 (два элемента питания типа ААА) |
1,5 |
|
- В7-К2(два элемента питания типа ААА) |
1,5 |
|
- В7-К3, В7-К4 | |
|
• аккумуляторный блок |
2,4 |
|
• от сети через блок питания |
5 |
|
Габаритные размеры, мм, не более | |
|
- длина |
120 |
|
- ширина |
60 |
|
- высота |
200 |
|
Масса, кг, не более |
1 |
|
Диапазон рабочих температур, оС
|
от 0 до +40 от +5 до +50 |
