Наименование

Обозначение

Количество, шт.

Прибор регистрирующий измерительный

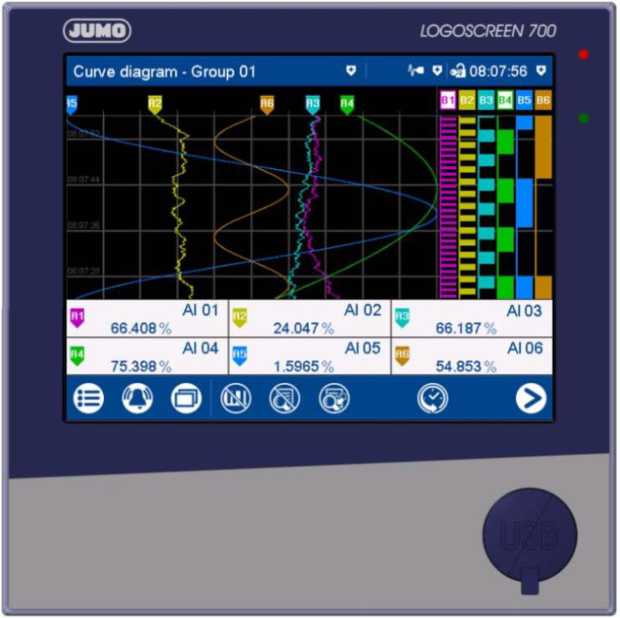

«LOGOSCREEN 601» тип 706521

«LOGOSCREEN 700» тип 706530

706521

706530

(базовый компл.)

1*

руководство по эксплуатации;

1

паспорт

1

методика поверки;

201-063-2020

1

программа обработки данных PCA3000

00431882

1*

программа передачи данных PCA (PCC)

00431879

1*

Setup-программа

00645110

1*

USB флеш-накопитель 2 ГБ

00505592

1*

USB-кабель, штекер A на штекер Micro-B

00616250

1*

* дополнительные опции - в зависимости от исполнения.

Тип ТП

Диапазоны преобразований сигналов от ТП*

Пределы допускаемой основной приведенной погрешности, % от диапазона преобразований

L

от -200 до +800 ^ОС (от -80 до +800 ОС)

±0,1

J

от -210 до +1200 ОС (от -100 до +1200 ОС)

±0,1

T

от -270 до +400 ОС (от -150 до +400 ОС)

±0,25

K

от -270 до +1372 ОС (от -80 до +1372 ОС) от -270 до +1300 ОС (от -80 до +1300 ОС)

±0,1

E

от -270 до +1000 ОС (от -80 до +1000 ОС)

±0,1

N

от -270 до +1300 ОС (от -80 до +1300 ОС)

±0,1

S

от -50 до +1768 ОС (от 100 до 1768 ОС)

±0,25

R

от -50 до +1768 ОС (от 100 до 1768 ОС)

±0,25

B

от 0 до 1820 ОС (от 600 до 1815 ОС)

±0,25

А1

от 0 до 2500 ОС (от 500 до 2500 ОС)

±0,15

ГОСТ Р

преобра турного

спая - о

ной абс спая (Т

ной абс спая (Т сигнала налами

Примечания:

Номинальные статические характеристики преобразования термопар - по

8.585-2001.

* В графе «диапазоны преобразований сигналов от ТП» в скобках указан диапазон азования, для которого нормированы значения основной погрешности и темпера-■> коэффициента.

• 1 Диапазон задаваемых температур внешней компенсации температуры холодного т -30 до +85 °C;

• 2 Для регистраторов «LOGOSCREEN 601» тип 706521 пределы допускаемой основ-олютной погрешности внутреннего канала компенсации температуры холодного

С типа Pt100) для каждого типа ТП составляют ±1 ОС;

• 3 Для регистраторов «LOGOSCREEN 700» тип 706530 пределы допускаемой основ-олютной погрешности внутреннего канала компенсации температуры холодного С типа Pt100) для каждого типа ТП для исполнения с 3 аналоговыми входными ми составляют ±1,0 О С и ±2,0 ОС для исполнения с 6 аналоговыми входными сиг-

• 4 Температурный коэффициент - не более 0,01%/ ОС

Тип ТС

Диапазоны преобразований сигналов от ТС*

Пределы допускаемой основной приведенной погрешности, % от диапазона преобразований¹

Pt50, 50П

от -200 до +850 °С

±0,1

Pt100, 100П

от -200 до +850 °С

±0,1

Pt500

от -200 до +850 °С

±0,1

Pt1000

от -200 до +850 °С

±0,1

50М

от -180 до +200 °С

±0,4

100М

от -180 до +200 °С

±0,4

Ni100

от -60 до +180 °С

±0,2

Примечания:

* Номинальные статические характеристики термопреобразователей сопротивления - по ГОСТ 6651-2009.

• 1 Пределы допускаемой основной погрешности приведены к указанному в таблице диапазону преобразования.

• 2 Сопротивление проводов ТС - не более 10 Ом при двухпроводной схеме соединений, 30 Ом при трех-/четырехпроводной схеме соединений.

• 3 Температурный коэффициент - не более 0,005 %/ °C

Диапазон измерений

Пределы допускаемой основной приведенной погрешности, % диапазона измерений

от 0 до 4000 Ом

±0,1

от 0 до 400 Ом

±0,1

от 0 до 70 мВ

±0,1

от 0 до 10 В

±0,05

от -10 до +10 В

±0,05

от -1 до +1 В

±0,08

от 0 до 1 В

±0,08

от 4 до 20 мА

±0,1

от 0 до 20 мА

±0,1

Примечания:

• 1 Пределы допускаемой основной погрешности приведены к указанному в таблице диапазону измерений.

• 2 Температурный коэффициент - не более 0,01 %/ °C

• 3 Начало и конец диапазонов измерений свободно программируется внутри границ диапазона с шагом в 0,01 мВ при измерении напряжения, 0,01 мА при измерении силы тока и 0,1 Ом при измерении сопротивления

• 4 Сопротивление проводов от датчика - не более 10 Ом на каждый провод при 2-х-и Зх-проводной схеме соединений.

Параметры                              ^{Значения}

Рабочие условия применения.

Влажность окружающего воздуха:

до 85 % без конденсации

Температура окружающего воздуха, °С

• - в основном корпусе для встраивания регистраторов «LOGOSCREEN 601» тип 706521 «LOGOSCREEN 700» тип 706530

• - в переносном корпусе с ручкой

Нормальная температура окружающего воздуха, °С

от -20 до +55

от 0 до 50

от 0 до 40

23±2

Напряжение питания:

от 110 до 240 В перем. тока частотой от 48 до 63 Гц;

от 20 до 30 В пост. или перем. тока частотой от 48 до 63 Гц

Потребляемая мощность:

- для регистраторов «LOGOSCREEN 601» тип 706521

45 В^А (при напряжении питания от 110 до 240 В перем. тока)

30 В^А (при напряжении питания от

20 до 30 В пост./перем. тока)

- для регистраторов «LOGOSCREEN 700» тип 706530

45 В^А (при напряжении питания от 110 до 240 В перем. тока)

35 В^А (при напряжении питания от

20 до 30 В пост./перем. тока)

Температура хранения, °С

от -20 до +60

Габаритные размеры, мм, не более

144х144х120,9

Габаритные размеры в универсальном корпусе для переноски, мм, не более

200х297х250

Масса без крышки клеммной коробки, кг, не более

Регистраторы «LOGOSCREEN 601» тип 706521

1,65

Регистраторы «LOGOSCREEN 700» тип 706530

1,75
