Сведения о средстве измерений: 81221-21 Каналы измерения виброскорости

Номер по Госреестру СИ: 81221-21
81221-21 Каналы измерения виброскорости
(144-202-000-2x5)

Назначение средства измерений:
Каналы измерения виброскорости 144-202-000-2x5 (далее - каналы) предназначены для измерения вибрации (виброскорости) подшипников валов газотурбинных и паровых установок, находящихся на Нижнекамской ГРЭС, г. Нижнекамск.

сертификация программного обеспечения
Внешний вид. Каналы измерения виброскорости, http://oei-analitika.ru рисунок № 1
Внешний вид.
Каналы измерения виброскорости
Рисунок № 1
Внешний вид. Каналы измерения виброскорости, http://oei-analitika.ru рисунок № 2
Внешний вид.
Каналы измерения виброскорости
Рисунок № 2

Общие сведения

Дата публикации - 13.03.2021
Срок свидетельства -
Номер записи - 180304
ID в реестре СИ - 1386563
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

144-202-000-225, 144-202-000-205,

Производитель

Изготовитель - Фирма "Meggitt SA"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.

Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.

Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 40
Выдано извещений - 0
Кол-во периодических поверок - 20
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Каналы измерения виброскорости (144-202-000-2x5)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Meggitt SA"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
60432-15
14.04.2020
Измерители воздушного зазора, LS
Фирма "Meggitt SA" (ШВЕЙЦАРИЯ )
ОТ
МП
Первичная поверка до ввода в эксплуатацию
60859-15
15.09.2025
Преобразователи вихретоковые, TQ
Фирма "Meggitt SA" (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
60895-15
15.09.2025
Преобразователи виброскорости, CV210, CV213, CV214 и VЕ210
Фирма "Meggitt SA" (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
61291-15
15.09.2025
Акселерометры , CA, CE
Фирма "Meggitt SA" (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
61964-15
02.09.2025
Преобразователи переменного давления, CP
Фирма "Meggitt SA" (ШВЕЙЦАРИЯ )
ОТ
МП
Первичная поверка до ввода в эксплуатацию
62001-15
15.09.2025
Аппаратура защиты и мониторинга состояния, VM600, VM600 Slimline, VibroSmart, VibroSight Portable
Фирма "Meggitt SA" (ШВЕЙЦАРИЯ )
ОТ
МП
3 года
81221-21

Каналы измерения виброскорости, 144-202-000-2x5
Фирма "Meggitt SA" (ШВЕЙЦАРИЯ )
ОТ
МП
2 года

Кто поверяет Каналы измерения виброскорости (144-202-000-2x5)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМС"
(01.00225-2011)
РСТ
  • 144-202-000-225
  • 144-202-000-205
  • 20 20 0 0 0 0 0
    ФГБУ "ВНИИМС"
    (RA.RU.311493)
    РСТ
  • 144-202-000-225
  • 144-202-000-205
  • 20 0 20 0 20 0 20

    Стоимость поверки Каналы измерения виброскорости (144-202-000-2x5)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Отсутствует.


    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    отсутствуют.


    Нормативные и технические документы

    Принцип действия каналов виброскорости основан на использовании прямого пьезоэлектрического эффекта, состоящего в образовании электрического заряда на поверхности пьезоэлемента, пропорционального виброускорению, последующего его интегрирования, для получения выходного сигнала пропорционального виброскорости.

    Конструктивно каналы состоят из акселерометра модификации 144-202-000-2x5 (далее-акселерометр) и усилителя заряда модификации PNR 244-704-000-042-A1-B03-C100-D77-E5-F5000-G2-H0-I0 (далее-усилитель заряда).

    Акселерометры модификации 144-202-000-2x5 представляют собой преобразователи инерционного типа с выходным сигналом по заряду, пропорциональным виброускорению, и с номинальным коэффициентом преобразования, равным 10,2 пКл/(м^с'2).

    Акселерометры модификации 144-202-000-2x5 представлены в двух исполнениях 144202-000-205 и 144-202-000-225 отличающихся между собой длиной встроенного соединительного кабеля.

    Усилители заряда модификации PNR 244-704-000-042-A1-B03-C100-D77-E5-F5000-G2-H0-I0 предназначены для преобразования выходного сигнала акселерометров в выходной сигнал напряжения переменного тока, пропорциональный виброскорости, путем интегрирования.

    Усилители заряда имеют входной сигнал, пропорциональный 10,2 пКл/(м^с'2) (соответствующий номинальному значению коэффициента преобразования подключаемого акселерометра), и выходной сигнал, пропорциональный 77 мкА/(мм^с-1).

    Пломбирование каналов измерения виброскорости 144-202-000-2x5 не предусмотрено.

    Общий вид акселерометров модификации 144-202-000-2x5 и усилителей заряда модификации PNR 244-704-000-042-A1-B03-C100-D77-E5-F5000-G2-H0-I0 входящих в состав каналов приведен на рисунках 1-2.

    Внешний вид. Каналы измерения виброскорости (144-202-000-2x5), http://oei-analitika.ru

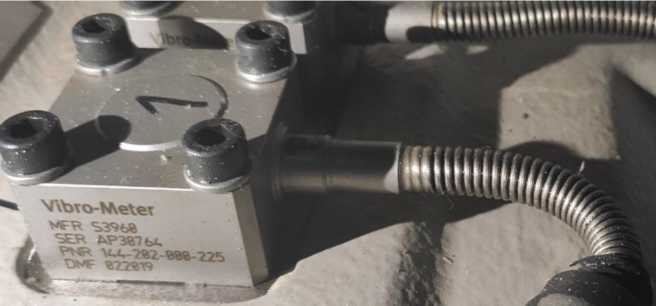

    Рисунок 1 - Общий вид акселерометров модификации 144-202-000-2x5

    Внешний вид. Каналы измерения виброскорости (144-202-000-2x5), http://oei-analitika.ru

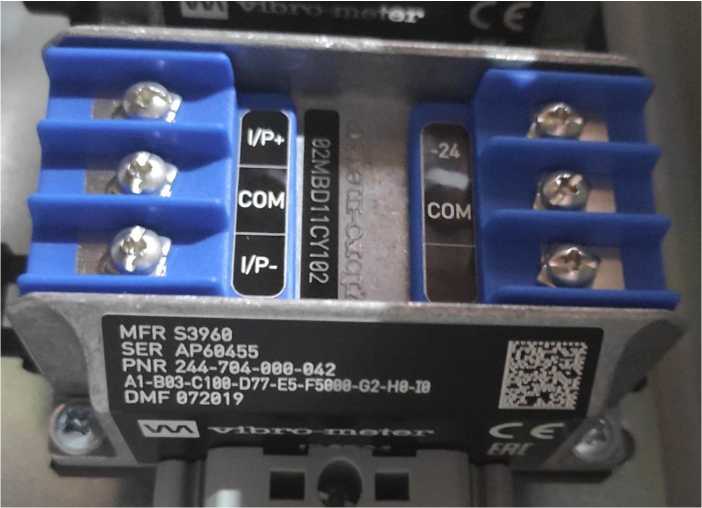

    Рисунок 2 - Общий вид усилителей заряда модификации PNR 244-704-000-042-A1-B03-
