Номер по Госреестру СИ: 81085-20
81085-20 Анализаторы пыли D-R модификаций D-R 220, D-R 290, D-R 320, D-R 808, D-R 820F
( )
Назначение средства измерений:
Анализаторы пыли D-R модификаций D-R 220, D-R 290, D-R 320, D-R 808, D-R 820F (далее - анализаторы) предназначены для автоматических непрерывных измерений массовой концентрации взвешенных частиц в пылегазовых потоках стационарных источников загрязнения окружающей среды.
Аналитический паспорт типа средства измерений
81085-20 — Анализаторы пыли D-R модификаций D-R 220, D-R 290, D-R 320, D-R 808, D-R 820F
Компания "DURAG GmbH"
ГЕРМАНИЯ
МПИ: 1 год
Действует
5
организаций6
владельцев2
версий28
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
5
Организаций-поверителей
эффективное число: 1.6
6
Владельцев СИ
эффективное число: 3.3
21
Экземпляров СИ
по агрегатам владельцев / организаций
28.6%
Периодические поверки
первичные: 71.4%
0%
Непригодность
0 извещений
96.4%
Поверки юрлиц
доля в общем объёме
4 383 ₽
Средневзвешенная цена
медиана: 4 502 ₽
100%
Покрытие ценами
расчётный известный объём: 9 004 ₽
2 022,0 лет
Средний возраст парка
взвешено по годовому объёму
364 дн.
Наблюдаемый МПИ
по фактическим интервалам
6 327
Концентрация поверителей
HHI; доля топ-5: 100%
3 061
Концентрация владельцев
HHI; доля топ-5: 95.2%
8
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
2
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 28 поверок; пик пришёлся на 2023 год (16).
- Последний завершённый год показал рост на 50% (2025 к 2024).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 10.7%.
- Рынок представлен 5 организациями; концентрация высокая (HHI 6327), доля топ-5 — 100%.
- В базе найдено 6 владельцев и 21 экземпляров СИ; доля пяти крупнейших владельцев — 95.2%.
- Средневзвешенная цена поверки — 4 383 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 9 004 руб.
- Наблюдаемый средний интервал между поверками — около 364 дней; средний возраст парка по агрегатам организаций — 2 022,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2023 — 16
Долгосрочный CAGR: 10.7%
Активных версий: 1
Ценовой диапазон: 3 907–4 502 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 10 | 16 | 1,60 |
| ООО "ДЮРАГ АЙСИПИ" | Юридические лица | 5 | 5 | 1,00 |
| ООО "Энрима-Сервис" | Юридические лица | 2 | 2 | 1,00 |
| ПАО "МАГНИТОГОРСКИЙ МЕТАЛЛУРГИЧЕСКИЙ КОМБИНАТ" | Юридические лица | 2 | 2 | 1,00 |
| ООО "Красноярский цемент" | Юридические лица | 1 | 1 | 1,00 |
| Юр. Лицо | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| a12ca2e3-71bf-518b-1df0-5d384bccd836 | 81085-20 | 2021-03-25 | — | актуальная |
| bd83724a-42fb-5dfa-0682-f4139699d112 | 81085-20 | 2021-03-17 | 2021-03-25 | архивная |
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

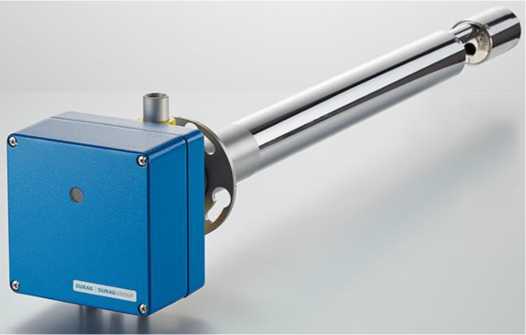

Внешний вид.
Анализаторы пыли D-R модификаций D-R 220, D-R 290, D-R 320, D-R 808, D-R 820F
Рисунок № 1
Внешний вид.
Анализаторы пыли D-R модификаций D-R 220, D-R 290, D-R 320, D-R 808, D-R 820F
Рисунок № 2
Внешний вид.
Анализаторы пыли D-R модификаций D-R 220, D-R 290, D-R 320, D-R 808, D-R 820F
Рисунок № 3
Общие сведения
Дата публикации - 25.03.2021
Срок свидетельства - 31.12.2025
Номер записи - 180376
ID в реестре СИ - 1386762
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификаций D-R 320, модели D-R 290, модификации D-R 220, модификации D-R 320, модификаций D-R 290, модификаций D-R 820F, D-R 808, модификаций D-R 220
Производитель
Изготовитель - Компания "DURAG GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Бесплатный
Статистика
Кол-во поверок - 28
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 21
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2461 от 2020.12.31 Об утверждении типа средств измерений
№916 от 2024.04.08 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Анализаторы пыли D-R модификаций D-R 220, D-R 290, D-R 320, D-R 808, D-R 820F ( )
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
81085-20 Анализаторы пыли D-R модификаций D-R 220, D-R 290, D-R 320, D-R 808, D-R 820F ( ) Компания "DURAG GmbH" (ГЕРМАНИЯ ) |
68008-17 Пылемеры (СОМ-16) Акционерное общество «Проманалитприбор» (АО «Проманалитприбор») (РОССИЯ Новосибирская обл., г. Бердск) |
Все средства измерений Компания "DURAG GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79763-20 27.11.2025 |
Комплекты светофильтров, Durag Компания "DURAG GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
81085-20 31.12.2025 |
Анализаторы пыли D-R модификаций D-R 220, D-R 290, D-R 320, D-R 808, D-R 820F, Компания "DURAG GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Анализаторы пыли D-R модификаций D-R 220, D-R 290, D-R 320, D-R 808, D-R 820F ( )
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 22 | 16 | 6 | 0 | 21 | 16 | 5 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 3 | 3 | 0 | 0 | 3 | 3 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Анализаторы пыли D-R модификаций D-R 220, D-R 290, D-R 320, D-R 808, D-R 820F ( )
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО), являющиеся метрологически значимым. Функции встроенного ПО: обработка измерительных сигналов, хранение и передача измеренных данных на внешние устройства, обеспечение функции самотестирования анализатора.
Внешнее ПО D-ESI 100 для параметризации и визуализации результатов измерений анализаторов не является метрологическим значимым и не оказывает влияние на результаты измерений.
Уровень защиты встроенного ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение | ||||
|
мод. D-R 220 |
мод. D-R 290 |
мод. D-R 320 |
мод. D-R 808 |
мод. D-R 820F | |
|
Идентификационное наименование ПО |
Measuring head | ||||
|
Номер версии (идентификационный |
не ниже |
не ниже |
не ниже |
не ниже |
не ниже |
|
номер) ПО |
02.0 |
05.1 |
01.1 |
02.1 |
1.1 |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
- |
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации анализаторов методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам пыли D-R модификаций D-R 220, D-R 290, D-R 320, D-R 808, D-R 820FПриказ Минприроды России от 07.12.2012 № 425 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
ГОСТ Р 8.606-2004 ГСИ. Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов
ГОСТ Р ИСО 10155-2006 Выбросы стационарных источников. Автоматический мониторинг массовой концентрации твердых частиц. Характеристики измерительных систем, методы испытаний и технические требования
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МП-640-002-20 «ГСИ. Анализаторы пыли D-R. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 26.05.2020 г.
Основные средства поверки:
Рабочий эталон единицы массовой концентрации частиц в аэродисперсных средах с относительной погрешностью измерений в допускаемых пределах +10 % по ГОСТ Р 8.606-2004;
Комплект светофильтров DURAG, регистрационный номер 79763-20 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке анализатора в виде наклейки или оттиска поверительного клейма.
Изготовитель
Компания «DURAG GmbH», ГерманияАдрес: Kollaustrasse 105, 22453 Hamburg, Germany
Телефон: + 49 (40) 554218-0
Факс: + 49 (40) 584154
Web-сайт: www.durag.de
E-mail: info@durag.de
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рабочий поселок Менделеево, промзона ВНИИФТРИ
Телефон (факс): (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия анализаторов основан на оптическом методе измерений массовой концентрации пыли по ослаблению светового потока при прохождении его через пылегазовую среду или по рассеянию света частицами пыли.
Световой луч, проходя через слой пылегазового потока, поглощается и (или) рассеивается частицами пыли. Интенсивность светового луча, рассеянного частицами света, регистрируется фотоприемником. По интенсивности принятого и испущенного света (в модификациях D-R 220, D-R 290) или интегральной интенсивности зарегистрированного рассеянного излучения (в модификациях D-R 320, D-R 808 и D-R 820F) рассчитывается коэффициент пропускания, по которому определяется оптическая плотность, пропорциональная массовой концентрации пыли.
Для проведения измерений массовой концентрации пыли выполняется предварительная градуировка анализатора по месту его эксплуатации. Градуировка осуществляется гравиметрическим методом. При градуировке устанавливается взаимосвязь измеряемой массовой концентрации с оптическими характеристиками анализируемой среды. Пределы градуировки анализаторов могут быть различными в границах диапазона измерений в зависимости от задач эксплуатации.
Анализаторы состоят из следующих блоков: измерительного блока, отражателя (модификации D-R 220, D-R 290), блока питания для электропитания измерительного блока и передачи измеренных данных на внешнее устройство в виде аналоговых сигналов (4 - 20) мА, блока обдува для охлаждения и очистки оптических поверхностей анализатора. Дополнительно в состав анализаторов могут входить блок индикации для отображения данных и блок управления для задания параметров измерений. Блочная структура анализаторов может быть различной в зависимости от функционального объединения некоторых блоков.
Основными элементами измерительного блока являются источник света, фокусирующая оптическая система для формирования светового луча, фотоприемник, электронное устройство для обработки измерительных сигналов с фотоприемника. В качестве источника света используется светодиод с длиной волны 530 нм (в модификациях D-R 220, D-R 290), широкополосный светодиод с длиной волны (450 - 680) нм (в модификации D-R 290) и лазерный диод с длиной волны 650 нм (в модификациях D-R 320, D-R 808, D-R 820F).
Измерительный блок анализаторов, кроме модификации D-R 820F, устанавливается непосредственно на трубу (газоход). Анализаторы модификации D-R 820F осуществляют отбор анализируемого газа из газохода через выносной пробоотборник.
Измерительный блок анализаторов модификаций D-R 320, D-R 808 выполнен в виде погружного зонда, погружная часть которого располагается в газоходе. Исполнение измерительных блоков данных модификаций может быть различное в зависимости от длины погружения.
Измерительный блок анализаторов модификаций D-R 220 и D-R 290 монтируется на трубе вместе с отражателем друг напротив друга. В данном случае отражатель является частью оптической системы анализатора, отражает световой луч обратно на фотоприемник.
Анализаторы являются стационарными приборами непрерывного действия. Питаются от сети переменного тока.
Связь анализаторов с внешними устройствами осуществляется через защищенный интерфейс связи RS 422, RS 485 или USB.
Для параметризации и визуализации данных анализатора используется программное обеспечение D-ESI 100 и (или) блок управления/индикации D-ISC 100.
Пример конфигурации анализаторов представлен на рисунке 1, общий вид измерительных блоков анализаторов модификаций D-R 220, D-R 290, D-R 320, D-R 808 - на рисунках 2 - 5, общий вид анализатора модификации D-R 820F показан на рисунке 6.
Пломбирование анализаторов от несанкционированного доступа не предусмотрено.

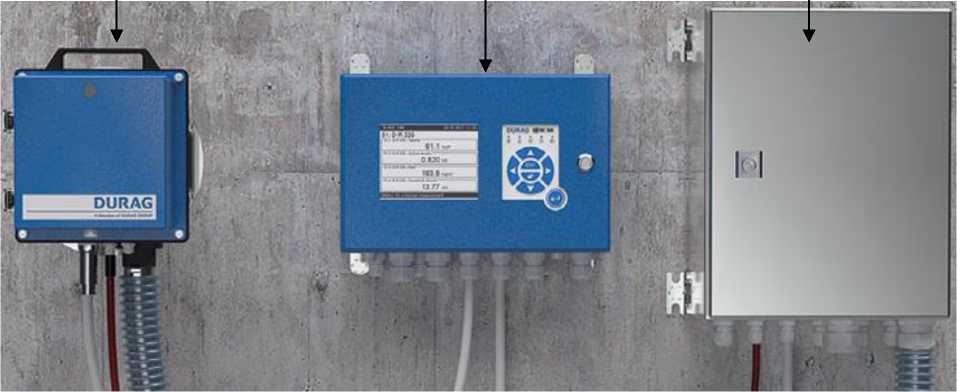

Измерительный блок Блок управления/индикации Блок питания
с функцией обдува
Рисунок 1 - Пример конфигурации анализаторов D-R модификаций D-R 220, D-R 290, D-R 320, D-R 808
Измерительный блок
\

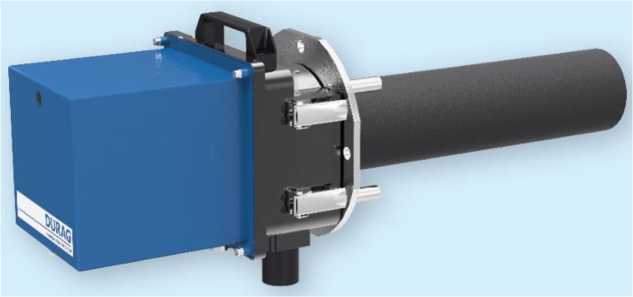

Рисунок 2- Общий вид измерительного блока с отражателем анализатора D-R модификации D-R 220
Измерительный блок
Рисунок 3 - Общий вид измерительного блока с отражателем анализатора D-R модификации D-R 290
Рисунок 4 - Общий вид измерительного блока анализатора D-R модификации D-R 320
Рисунок 5- Общий вид измерительного блока
анализатора D-R модификации D-R 808
Блок управления, х индикации и питания
Измерительный блок Пробоотборник
■лок обдува
Рисунок 6 - Общий вид анализатора D-R модификации D-R 820F
Таблица 4 - Комплектность анализаторов
|
Наименование |
Обозначение |
Количество |
|
Анализатор пыли D-R |
1 шт. | |
|
Комплект принадлежностей |
1 компл. | |
|
Программное обеспечение D-ESI 100 (USB-карта) |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП-640-002-20 |
1 экз. |
|
П р и м е ч а н и е - Модификация и полный состав анализатора указываются при заказе. Комплект принадлежностей и наличие ПО SOPAS ET в комплекте поставки анализатора согласуется при заказе. | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний массовой концентрации пыли модификаций, мг/м3: D-R 220, D-R 290 D-R 320, D-R 808, D-R 820F |
от 0 до 4000 от 0 до 200 |
|
Диапазон измерений массовой концентрации пыли модификаций, мг/м3: D-R 220, D-R 290 D-R 320, D-R 808, D-R 820F |
от 0,1 до 4000 от 0,1 до 200 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации пыли, % |
±20 |
|
Пределы допускаемой приведенной* погрешности измерений светового коэффициента направленного пропускания, % |
±3 |
|
* Приведенная погрешность нормирована относительно верхней границы диапазона градуировки анализатора. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 207 до 253 от 49 до 51 |
|
Габаритные размеры измерительного блока модификаций, мм, не более: | |
|
D-R 220 | |
|
- высота |
155 |
|
- ширина |
132 |
|
- длина |
331 |
|
D-R 290 | |
|
- высота |
370 |
|
- ширина |
190 |
|
- длина |
400 |
|
D-R 320 | |
|
- высота |
200 |
|
- ширина |
190 |
|
- длина (в зависимости от исполнения измерительного блока) |
260/210 |
|
D-R 808 |
|
- высота |
160 |
|
- ширина |
160 |
|
- длина (в зависимости от исполнения измерительного блока) |
600/1000 |
|
D-R 820F | |
|
- высота |
105 |
|
- ширина |
600 |
|
- длина |
1500 |
|
Габаритные размеры отражателя модификаций, мм, не более: | |
|
D-R 220 | |
|
- высота |
126 |
|
- ширина |
132 |
|
- длина |
218 |
|
D-R 290 | |
|
- высота |
370 |
|
- ширина |
190 |
|
- длина |
270 |
|
Масса, кг, не более: | |
|
- измерительный блок модификаций | |
|
D-R 220, |
2,6 |
|
D-R 290 |
10 |
|
- D-R 320 |
15 |
|
D-R 808 (в зависимости от исполнения измерительного блока) |
3/7 |
|
D-R 820F |
45 |
|
- отражатель модификаций | |
|
D-R 220, |
1,7 |
|
D-R 290 |
7,0 |
|
Условия эксплуатации: - температура окружающей среды для модификаций, °С | |
|
D-R 220 |
от -20 до +50 |
|
D-R 290, D-R 320, D-R 808, D-R 820F |
от -40 до +60 |
|
- относительная влажность окружающей среды при температуре 25 °С, %, не более |
95 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Максимальная рабочая температура анализируемого пылегазового потока в точке измерений для модификаций, °С, не более: | |
|
D-R 220, D-R 320 |
600 |
|
D-R 290 |
1000 |
|
D-R 808 |
500 |
|
D-R 820F |
300 |
