Сведения о средстве измерений: 81592-21 Мерники технические 1-го класса горизонтальные

Номер по Госреестру СИ: 81592-21
81592-21 Мерники технические 1-го класса горизонтальные
(Г4-ВИЦ-1000)

Назначение средства измерений:
Мерники технические 1-го класса горизонтальные Г4-ВИЦ-1000 (далее - мерники) предназначены для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.

сертификация программного обеспечения
Внешний вид. Мерники технические 1-го класса горизонтальные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Мерники технические 1-го класса горизонтальные
Рисунок № 1
Внешний вид. Мерники технические 1-го класса горизонтальные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Мерники технические 1-го класса горизонтальные
Рисунок № 2

Общие сведения

Дата публикации - 21.12.2021
Срок свидетельства -
Номер записи - 180800
ID в реестре СИ - 1387920
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

мод Г4-ВИЦ-1000, Г4-ВИЦ-1000,

Производитель

Изготовитель - Смелянский машиностроительный завод
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.

Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.

Площадь столицы составляет 1081 кв. км.

Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).

Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.

Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).

Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 1990
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Мерники технические 1-го класса горизонтальные (Г4-ВИЦ-1000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Смелянский машиностроительный завод

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
40604-09

Мерники металлические технические 1-го класса, ММВ и ММГ
Смелянский машиностроительный завод (УКРАИНА )
ОТ
1 год
45178-10

Мерник металлический технический 1-го класса, ММВ
Смелянский машиностроительный завод (УКРАИНА )
ОТ
1 год
47398-11

Мерники металлические технические 1-го класса, 787
Смелянский машиностроительный завод (УКРАИНА )
ОТ
1 год
47399-11

Мерник металлический технический 1-го класса, К7-ВМ2-А
Смелянский машиностроительный завод (УКРАИНА )
ОТ
1 год
47400-11

Мерники металлические технические 1-го класса, ММВ
Смелянский машиностроительный завод (УКРАИНА )
ОТ
1 год
47401-11

Мерники металлические технические 1-го класса, ММГ
Смелянский машиностроительный завод (УКРАИНА )
ОТ
1 год
48083-11

Мерники металлические технические 1-го класса, 839
Смелянский машиностроительный завод (УКРАИНА )
ОТ
1 год
57082-14

Мерник металлический технический, К7-ВМА
Смелянский машиностроительный завод (УКРАИНА )
ОТ
1 год
65622-16

Мерник металлический технический 1-го класса вертикальный, ММТ-75
Смелянский машиностроительный завод (УКРАИНА )
ОТ
1 год
67888-17

Мерники технические 1-го класса горизонтальные, Г4-ВИЦ-370
Смелянский машиностроительный завод (УКРАИНА )
ОТ
2 года
81119-20

Мерник технический 1-го класса вертикальный К7-ВМА, Нет данных
Смелянский машиностроительный завод (УКРАИНА )
ОТ
МП
2 года
81399-21

Мерники технические 1-го класса горизонтальные, Г4-ВИЦ-250
Смелянский машиностроительный завод (УКРАИНА )
ОТ
МП
2 года
81558-21

Мерник технический 1-го класса вертикальный, К7-ВМА
Смелянский машиностроительный завод (УКРАИНА )
ОТ
МП
2 года
81596-21

Мерники технические 1-го класса горизонтальные, Г4-ВИЦ-250
Смелянский машиностроительный завод (УКРАИНА )
ОТ
МП
2 года
81592-21

Мерники технические 1-го класса горизонтальные, Г4-ВИЦ-1000
Смелянский машиностроительный завод (УКРАИНА )
ОТ
МП
2 года
81589-21

Мерники технические 1-го класса вертикальные, К7-ВМА
Смелянский машиностроительный завод (УКРАИНА )
ОТ
МП
2 года
96759-25

Мерник металлический технический 1-го класса, К7-ВМА
Смелянский машиностроительный завод (УКРАИНА )
ОТ
2 года
96758-25

Мерник металлический технический 1-го класса, Г4-ВИЦ-250
Смелянский машиностроительный завод (УКРАИНА )
ОТ
2 года
97252-25

Мерник технический, К7-ВМА
Смелянский машиностроительный завод (УКРАИНА )
ОТ
2 года

Исследование "Анализ рынка поверки Северо-Западного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в Северо-Западном регионе.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 200 руб. или по подписке

Кто поверяет Мерники технические 1-го класса горизонтальные (Г4-ВИЦ-1000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЦСМ Татарстан"
(RA.RU.311394)
РСТ
  • Г4-ВИЦ-1000
  • мод.Г4-ВИЦ-1000
  • 5 0 5 0 5 0 5
    ФБУ "ДАГЕСТАНСКИЙ ЦСМ"
    (RA.RU.311505)
    РСТ
  • мод Г4-ВИЦ-1000
  • 2 2 0 2 0 2 0 2

    Стоимость поверки Мерники технические 1-го класса горизонтальные (Г4-ВИЦ-1000)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на маркировочную табличку, прикрепленную к резервуару мерника и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 3 «Порядок работы» паспорта 456 ПС, 457 ПС.


    Нормативные и технические документы

    Принцип работы мерников основан на измерении объёма жидкости методом слива или налива и предназначен для измерения жидкости в объёме полной вместимости.

    Конструктивно, мерники выполнены в виде наклонного цилиндра с эллиптическими днищами и вертикальной горловиной. Угол наклона к горизонтальной плоскости более 3°, что обеспечивает полный слив измеряемой жидкости и выход воздуха. Вертикальная горловина имеет два диаметрально расположенных смотровых окна, на переднем смотровом окне укреплена шкальная пластина с отметкой номинальной вместимости. Другое смотровое окно служит для подсвечивания при измерении. В горловине мерников установлена наливная труба для донного налива жидкости и переливная труба для автоматического поддержания уровня жидкости на отметке, соответствующей номинальной вместимости. Горловина закрывается крышкой, в которой имеется устройство (воздушник) для сообщения внутренней полости мерников с атмосферой и одновременно служит предохранительным устройством от выброса жидкости при наливе. В нижней точке внутренней поверхности мерников имеется патрубок с краном для слива.

    Мерники устанавливается на опорах и с помощью домкратов, по ампуле уровня устанавливаются в вертикальное положение.

    По переднему конусу мерников на равных расстояниях расположены три крана для отбора проб и термометр. К мерникам данного типа относятся мерники Г4-ВИЦ-1000 зав.№№ 456, 457.

    Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки. Пломбы со знаком поверки наносятся на смотровые окна, крышку мерника, краны для отбора проб и на фланцы.

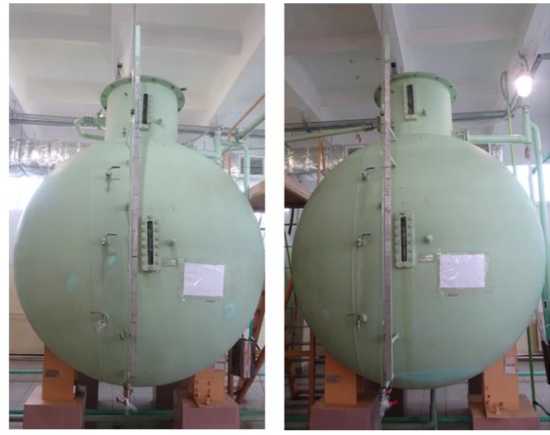

    Общий вид мерников представлен на рисунке 1.

    Внешний вид. Мерники технические 1-го класса горизонтальные (Г4-ВИЦ-1000), http://oei-analitika.ru

    Рисунок 1 - Общий вид мерников Г4-ВИЦ-1000, зав.№№ 456, 457

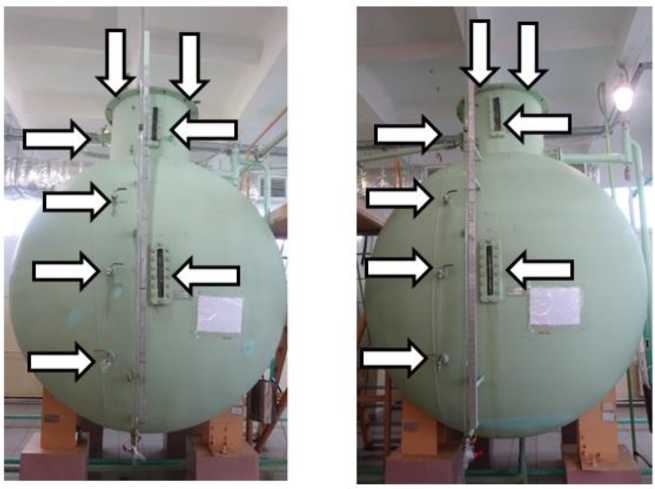

    Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

    Внешний вид. Мерники технические 1-го класса горизонтальные (Г4-ВИЦ-1000), http://oei-analitika.ru

    Рисунок 2 - Схема пломбировки мерников Г4-ВИЦ-1000, зав.№№ 456, 457, от несанкционированного доступа, обозначение места нанесения знака поверки.


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Мерник технический 1-го класса горизонтальный Г4-ВИЦ-1000

    Г4-ВИЦ-1000, зав.№ 456

    1 шт.

    Мерник технический 1-го класса горизонтальный Г4-ВИЦ-1000

    Г4-ВИЦ-1000, зав.№ 457

    1 шт.

    Паспорт

    456 ПС

    1 шт.

    Паспорт

    457 ПС

    1 шт.


    Таблица 1 - Метрологические характеристики мерников Г4-ВИЦ-1000, зав.№№ 456, 457

    Наименование характеристики

    Значение

    № 456

    № 457

    Номинальная вместимость, дм3

    10000,0

    10000,0

    Пределы допускаемой относительной погрешности при температуре 20 °С, от номинального значения полной вместимости, %

    ±0,2

    Таблица 2 - Технические характеристики мерников Г4-ВИЦ-1000, зав.№№ 456, 457

    Наименование характеристики

    Значение

    № 456

    № 457

    Габаритные размеры

    (Диаметр х Длина), мм, не более

    2000х3415

    2000х3415

    Условия эксплуатации:

    - температура окружающего воздуха, °С

    от +10 до +30

    - относительная влажность, %

    от 30 до 80

    - атмосферное давление, кПа

    от 84 до 106
