Номер по Госреестру СИ: 81534-21
81534-21 Нивелиры с компенсатором
(GeoMax ZAL120, GeoMax ZAL124, GeoMax ZAL132, GeoMax ZAL220, GeoMax ZAL224, GeoMax ZAL232, GeoMax ZAL320, GeoMax ZAL324, GeoMax ZAL328, GeoMax ZAL330)
Назначение средства измерений:
Нивелиры с компенсатором GeoMax ZAL120, GeoMax ZAL124, GeoMax ZAL132, GeoMax ZAL220, GeoMax ZAL224, GeoMax ZAL232, GeoMax ZAL320, GeoMax ZAL324, GeoMax ZAL328, GeoMax ZAL330 (далее - нивелиры) предназначены для измерения превышений методом геометрического нивелирования по вертикальным рейкам.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
GeoMax ZAL120, GeoMax ZAL124, GeoMax ZAL132, GeoMax ZAL220, GeoMax ZAL224, GeoMax ZAL232, GeoMax ZAL320, GeoMax ZAL324, GeoMax ZAL328, GeoMax ZAL330
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 65 | 83 | 1,28 |
| ООО "Полеос" | Юридические лица | 20 | 20 | 1,00 |
| ООО "Пальмира-Гео" | Юридические лица | 18 | 18 | 1,00 |
| ООО "СУ-926", | Юридические лица | 6 | 6 | 1,00 |
| ООО "СВЗК" | Юридические лица | 5 | 8 | 1,60 |
| ИП Яснова Анна Александровна | Юридические лица | 5 | 5 | 1,00 |
| НАО «МАКСИМА» | Юридические лица | 4 | 6 | 1,50 |
| ООО "ТехноСтройГрупп1" | Юридические лица | 4 | 4 | 1,00 |
| ООО «Средневолжская землеустроительная компания» | Юридические лица | 4 | 4 | 1,00 |
| ООО "Бизнес-Альянс" | Юридические лица | 3 | 3 | 1,00 |
| ООО "АНТ" | Юридические лица | 3 | 3 | 1,00 |
| ООО "МДС" | Юридические лица | 2 | 4 | 2,00 |
| ООО "АЛЬМАКОРГРУП" | Юридические лица | 2 | 2 | 1,00 |
| ООО "Пальмиру-гео" | Юридические лица | 2 | 2 | 1,00 |
| ООО "Транс Строй" | Юридические лица | 2 | 2 | 1,00 |
| ООО "Торговый Дом Эй Джи" | Юридические лица | 2 | 2 | 1,00 |
| ООО "НОВАТЕК АЛЬЯНС" | Юридические лица | 2 | 2 | 1,00 |
| ООО «РемСтрой-Комплекс» | Юридические лица | 2 | 2 | 1,00 |
| ООО "Крона Спорт" | Юридические лица | 2 | 2 | 1,00 |
| ООО "Чел-Прибор" | Юридические лица | 2 | 2 | 1,00 |
| Юр. Лицо | Юридические лица | 2 | 2 | 1,00 |
| ООО "Монолит 34" | Юридические лица | 1 | 4 | 4,00 |
| ООО ИДЦ "ОЛИМП" | Юридические лица | 1 | 3 | 3,00 |
| АО "ПРИМОРСКИЙ ГОК" | Юридические лица | 1 | 2 | 2,00 |
| ООО "ДОРСЕРВИС-СК" | Юридические лица | 1 | 2 | 2,00 |
| ООО "Энергострой-Плюс" | Юридические лица | 1 | 2 | 2,00 |
| ООО "Блеск" | Юридические лица | 1 | 2 | 2,00 |
| ООО "СУ-926" | Юридические лица | 1 | 1 | 1,00 |
| ООО «ПАЛЬМИРА-ГЕО» | Юридические лица | 1 | 1 | 1,00 |
| Юридическое лицо. | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 6e61b2ff-924c-e109-6dd6-7d7e826801d7 | 81534-21 | 2021-05-18 | — | актуальная |
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Дата публикации - 18.05.2021
Срок свидетельства - 20.04.2026
Номер записи - 180787
ID в реестре СИ - 1387933
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
GeoMax ZAL132, GeoMax ZAL120, GeoMax ZAL124, GeoMax ZAL 124, Нивелир с компенсатором GeoMax ZAL132, GeoMax ZAL 132, GeoMax ZAL 120, Нивелир с компенсатором GeoMax ZAL124, GeoMax SAL 132, GeoMax ZAL124 , GeoMax ZAL132 , Geomax ZAL330, Нивелир с компенсатором GeoMax ZAL120
Изготовитель - "GeoMax AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Кол-во поверок - 243
Выдано извещений - 0
Кол-во периодических поверок - 125
Кол-во средств измерений - 197
Кол-во владельцев - 39
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
№2193 от 2024.09.11 ПРИКАЗ_Об утверждении типов средств измерений (16)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
81534-21 Нивелиры с компенсатором (GeoMax ZAL120, GeoMax ZAL124, GeoMax ZAL132, GeoMax ZAL220, GeoMax ZAL224, GeoMax ZAL232, GeoMax ZAL320, GeoMax ZAL324, GeoMax ZAL328, GeoMax ZAL330) "GeoMax AG" (ШВЕЙЦАРИЯ ) |
41037-21 Нивелиры лазерные (НЛ-05К) ООО "Геоприбор" (РОССИЯ г.Волжский) |
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80522-20 31.12.2025 |
Тахеометры электронные, GeoMax Zoom10 "GeoMax AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
81534-21 20.04.2026 |
Нивелиры с компенсатором, GeoMax ZAL120, GeoMax ZAL124, GeoMax ZAL132, GeoMax ZAL220, GeoMax ZAL224, GeoMax ZAL232, GeoMax ZAL320, GeoMax ZAL324, GeoMax ZAL328, GeoMax ZAL330 "GeoMax AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 47 | 7 | 9 | 38 | 0 | 47 | 9 | 38 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 26 | 19 | 7 | 0 | 24 | 19 | 5 | |||
| ООО "КВАЛИТЕСТ" (RA.RU.312469) | 38 | 30 | 8 | 0 | 38 | 30 | 8 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 19 | 10 | 9 | 0 | 12 | 9 | 3 | |||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 19 | 3 | 16 | 0 | 17 | 2 | 15 | |||
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 82 | 1 | 46 | 36 | 0 | 67 | 35 | 32 | ||
| ООО «ГСИ-СЕРВИС» (RA.RU.313415) | 5 | 0 | 5 | 0 | 4 | 0 | 4 | |||
| ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 2 | 1 | 1 | 0 | 2 | 1 | 1 | |||
| ООО "РУСГЕОКОМ" (RA.RU.314065) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО "АЗ-И" (RA.RU.312199) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
наносится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Подготовка к работе» «Нивелиры с компенсатором GeoMax ZAL120, GeoMax ZAL124, GeoMax ZAL132, GeoMax ZAL220, GeoMax ZAL224, GeoMax ZAL232, GeoMax ZAL320, GeoMax ZAL324, GeoMax ZAL328, GeoMax ZAL330. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к нивелирам с компенсатором GeoMax ZAL120, GeoMax ZAL124, GeoMax ZAL132, GeoMax ZAL220, GeoMax ZAL224, GeoMax ZAL232, GeoMax ZAL320, GeoMax ZAL324, GeoMax ZAL328, GeoMax ZAL330
Принцип действия нивелиров основан на автоматической установке визирной оси в горизонтальное положение с помощью маятникового оптико-механического компенсатора с воздушным демпфером. Измерений превышений состоит в суммировании разностей отсчетов (проекция визирной оси на нивелирную рейку) по нивелирным рейкам, установленных на каждых двух последовательных точках, расположенных по некоторой линии, образующей нивелирный ход.
Конструктивно нивелиры состоят из зрительной трубы с компенсатором, несъемной подставки (трегера) с тремя подъемными винтами, горизонтального лимба и вертикальной осевой системы.
Приведение нивелиров в рабочее положение осуществляется по круглому установочному уровню с помощью подъемных винтов. Наведение в горизонтальной плоскости на нивелирную рейку осуществляется с помощью бесконечного наводящего винта без зажимного устройства. Взятие отсчета по рейке выполняется визуально.
Нивелиры выпускаются в 13 модификациях: GeoMax ZAL120, GeoMax ZAL124, GeoMax ZAL132, GeoMax ZAL220, GeoMax ZAL224, GeoMax ZAL232, GeoMax ZAL320, GeoMax ZAL324, GeoMax ZAL328, GeoMax ZAL330.
Модификации отличаются внешним видом, значениями метрологических и технических характеристик.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид нивелиров представлен на рисунках 1 - 3.

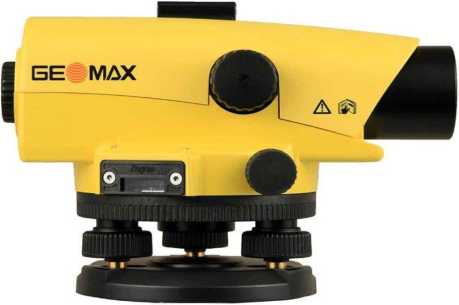

Рисунок 1 - Общий вид нивелиров с компенсатором GeoMax ZAL120, GeoMax ZAL124, GeoMax ZAL132

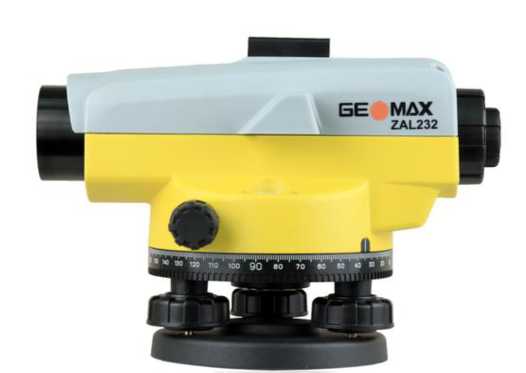

Рисунок 2 - Общий вид нивелиров с компенсатором GeoMax ZAL220: GeoMax ZAL224, GeoMax ZAL232
Рисунок 3 - Общий вид нивелиров с компенсатором GeoMax ZAL320, GeoMax ZAL324, GeoMax ZAL328, GeoMax ZAL330
Пломбирование крепёжных винтов корпуса нивелиров не производится; ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
GeoMax ZAL120, GeoMax ZAL220, GeoMax ZAL320 |
GeoMax ZAL124, GeoMax ZAL132, GeoMax ZAL224, GeoMax ZAL324 |
GeoMax ZAL232 |
|
Предел допускаемой средней квадратической погрешности измерений превышений на 1 км двойного хода, мм, не более:
|
2,5 2,5 |
2,0 2,0 |
1,9 1,9 |
|
Предел допускаемой средней квадратической погрешности измерения горизонтальных углов, ° |
0,1 | ||
|
Предел допускаемой средней квадратической погрешности установки линии визирования, " |
0,5 | ||
|
Предел систематической погрешности работы компенсатора на 1' наклона оси нивелира, мм |
0,5 | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
GeoMax ZAL328 |
GeoMax ZAL330 |
|
Предел допускаемой средней квадратической погрешности измерений превышений на 1 км двойного хода, мм не более:
|
1,5 1,5 |
1,2 1,2 |
|
Предел допускаемой средней квадратической погрешности измерения горизонтальных углов, ° |
0,1 | |
|
Предел допускаемой средней квадратической погрешности установки линии визирования, " |
0,5 | |
|
Предел систематической погрешности работы компенсатора на 1' наклона оси нивелира, мм |
0,5 |
0,3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
GeoMax ZAL120, GeoMax ZAL220 |
GeoMax ZAL124, GeoMax ZAL224 |
GeoMax ZAL132, GeoMax ZAL232 |
|
Наименование характеристики |
Значение | ||
|
Увеличение зрительной трубы, крат, не менее |
20 |
24 |
32 |
|
Модификация |
GeoMax ZAL120, GeoMax ZAL220 |
GeoMax ZAL124, GeoMax ZAL224 |
GeoMax ZAL132, GeoMax ZAL232 |
|
Цена деления круглого установочного уровня, ,^'/мм: |
8/2 | ||
|
Угол поля зрения зрительной трубы, °, не менее |
1°20' | ||
|
Наименьшее расстояние визирования зрительной трубы, м |
1,0 | ||
|
Коэффициент нитяного дальномера |
100±1 | ||
|
Диапазон работы компенсатора, мин, не менее |
±15 | ||
|
Значение постоянного слагаемого нитяного дальномера, м |
0,1 | ||
|
Диапазон измерений горизонтальных углов, ° |
от 0 до 360 | ||
|
Цена деления горизонтального лимба, ° |
1 | ||
|
Габаритные размеры (ДхШхВ), мм, не более |
200x133x142 | ||
|
Масса, кг, не более |
1,5 | ||
|
Диапазон рабочих температур, °С |
от -20 до +40 | ||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификация |
GeoMax ZAL320 |
GeoMax ZAL324 |
GeoMax ZAL328 |
GeoMax ZAL330 |
|
Увеличение зрительной трубы, крат, не менее |
20 |
24 |
28 |
30 |
|
Цена деления круглого установочного уровня, '/мм |
8/2 | |||
|
Угол поля зрения зрительной трубы, °, не менее |
2°30' |
2°10' |
1°50' |
1°50' |
|
Наименьшее расстояние визирования зрительной трубы, м |
0,6 |
0,6 |
0,8 |
0,8 |
|
Коэффициент нитяного дальномера |
100±1 | |||
|
Диапазон работы компенсатора, мин, не менее |
±15 | |||
|
Значение постоянного слагаемого нитяного дальномера, м |
0,1 | |||
|
Диапазон измерений горизонтальных углов, ° |
от 0 до 360 | |||
|
Цена деления горизонтального лимба, ° |
1 | |||
|
Габаритные размеры (ДхШхВ), мм, не более |
200x133x142 | |||
|
Масса, кг, не более |
1,5 | |||
|
Диапазон рабочих температур, °С |
от -20 до +40 | |||
