Номер по Госреестру СИ: 81902-21
81902-21 Система измерений количества и показателей качества нефти (СИКН) ЗМТ
(1, 8, 1, 1, 7, 8)
Назначение средства измерений:
Система измерений количества и показателей качества нефти (СИКН) ЗМТ (далее -СИКН) предназначена для измерения массового расхода (массы) нефти.

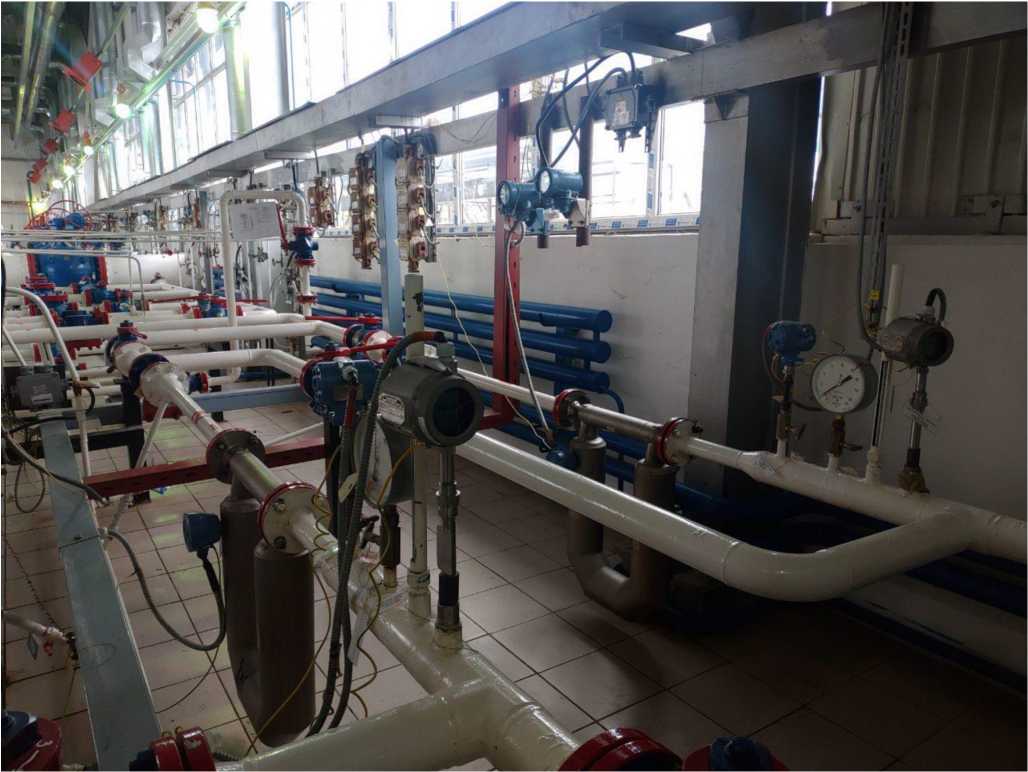

Внешний вид.
Система измерений количества и показателей качества нефти (СИКН) ЗМТ
Рисунок № 1
Программное обеспечение
СИКН имеет программное обеспечение (далее - ПО), представленное встроенным прикладным ПО комплекса измерительно-вычислительного ОКТОПУС-Л (OCTOPUS-L) и ПО «Rate АРМ оператора УУН». Идентификационные данные программного обеспечения приведены в таблице 2.
Уровень защиты программного обеспечения «средний» в соответствии
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
ИВК ОКТОПУС-Л |
АРМ оператора «Rate АРМ оператора УУН |
|
Идентификационное наименование ПО |
Formula.o | |
|
Номер версии (идентификационный номер) ПО |
6.05 |
2.3.1.1 |
|
Цифровой идентификатор ПО |
DFA87DAC |
B6D270DB |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Инструкция. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти (СИКН) ЗМТ», свидетельство об аттестации методики (метода) измерений № 1535/01.00248-2014/2020 от 05.10.2020 г.
Нормативные и технические документы
Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.
Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входит:
-
1) Блок измерительных линий (БИЛ), состоящий из двух измерительных линий (одной рабочей, одной контрольно-резервной).
-
2) Блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти.
-
3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
-
4) Блок трубопоршневой поверочной установки (ТПУ), предназначенный для проведения поверки и контроля метрологических характеристик преобразователей массового расхода.
В составе СИКН функционально выделены измерительные каналы (ИК) массового расхода, определение метрологических характеристик которых осуществляется комплектным методом при поверке СИКН.
|
Наименование и тип средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
1 |
2 |
|
Блок измерительных линий | |
|
Счетчики-расходомеры массовые Micro Motion мод. CMF 200 |
13425-01 |
|
Преобразователи измерительные Rosemount 3144Р |
56381-14 |
|
Термопреобразователи сопротивления Rosemount 0065 |
53211-13 |
|
Преобразователи давления измерительные 2088 |
16825-08 |
Продолжение таблицы 1
|
1 |
2 |
|
Блок измерений показателей качества нес |
)ти |
|
Преобразователи плотности жидкости измерительные 7835 |
15644-01 |
|
Влагомеры нефти поточные УДВН-1пм |
14557-05 |
|
Преобразователи температуры Метран-280 мод. Метран-286 |
23410-06 |
|
Преобразователи давления измерительные 2088 |
16825-02 |
|
Ротаметры Н 250 |
19712-02 |
|
Система обработки информации | |
|
Комплексы измерительно-вычислительные ОКТОПУС-Л (OCTOPUS-L) |
43239-09 |
|
Блок трубопоршневой поверочной установки | |
|
Установка трубопоршневая Сапфир М |
23520-02 |
|
Преобразователи измерительные Rosemount 3144P |
56381-14 |
|
Термопреобразователи сопротивления платиновые серии 65 |
22257-05 |
|
Преобразователи измерительные Сапфир-22М мод. Сапфир-22М-Ех-ДИ |
11964-91 |
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.
СИКН обеспечивает выполнение следующих функций:
-
- измерение массового расхода нефти через СИКН;
-
- автоматическое вычисление массы «брутто» нефти;
-
- автоматизированное вычисление массы «нетто» нефти;
-
- автоматическое измерение технологических параметров (температуры и давления);
-
- автоматическое измерение показателей качества нефти (плотности и массовой доли воды в нефти);
-
- отображение (индикацию), регистрацию и архивирование результатов измерений;
-
- поверку преобразователей массового расхода на месте эксплуатации без прекращения учётных операций;
-
- контроль метрологических характеристик преобразователей массового расхода, преобразователя плотности и поточного влагомера на месте эксплуатации без прекращения ТКО;
-
- отбор объединённой пробы нефти по ГОСТ 2517-2012;
-
- получения 2- часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;
-
- дистанционное управление запорной арматурой;
-
- контроль герметичности запорной арматуры, влияющей на результат измерений по СИКН.
Общий вид СИКН представлен на рисунке 1.
Пломбирование средств измерений, находящихся в составе системы измерений количества и показателей качества нефти (СИКН) ЗМТ осуществляется согласно требований их описаний типа и МИ 3002-2006.
Комплектность СИКН представлена в таблице 6.
Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества нефти (СИКН) ЗМТ |
1 экз. | |
|
Инструкция по эксплуатации системы измерений количества и показателей качества нефти (СИКН) ЗМТ |
1 экз. | |
|
ГСИ. Система измерений количества и показателей качества нефти (СИКН) ЗМТ. Методика поверки |
ВЯ.10.1704083.00 МП |
1 экз. |
Таблица 3 - Состав и основные метрологические характеристики измерительных каналов
|
Номер ИК |
Наименование ИК |
Количество ИК |
Состав ИК |
Диапазон измерений, т/ч |
Пределы допускаемой относительной погрешности, % | |
|
Первичные измерительные преобразователи |
Вторичная часть | |||||
|
1, 2 |
ИК массового расхода нефти |
2 |
Счетчики-расходомеры массовые Micro Motion мод. CMF 200 |
Комплексы измерительновычислительные ОКТОПУС-Л (OCTOPUS-L) |
от 12,3 до 38,0 |
±0,25 |
Примечание - пределы допускаемой относительной погрешности нормированы при использовании измерительной линии в качестве рабочей.
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон массового расхода, т/ч |
от 12,3 до 38,0 |
|
Пределы допускаемой относительной погрешности: | |
|
- массы брутто нефти, % |
±0,25 |
|
- массы нетто нефти, % |
±0,35 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных линий |
2 (1 рабочая, 1 контрольно-резервная) |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 |
|
Характеристики измеряемой среды:
|
от +10 до +40 от 0,3 до 1,0 от 770 до 890 0,5 0,05 300 66,7 не допускается |
|
Режим работы |
непрерывный |
|
Режим работы ТПУ |
периодический |
|
Температура окружающего воздуха, °С:
|
от +4 до +40 от +15 до +25 |
