Номер по Госреестру СИ: 81906-21
81906-21 Анализаторы потенциометрические
(ТАН)
Назначение средства измерений:
Анализаторы потенциометрические ТАН (далее - анализаторы) предназначены для измерений водородного показателя, показателя активности ионов и окислительновосстановительного потенциала жидких сред с одновременным измерением температуры среды.

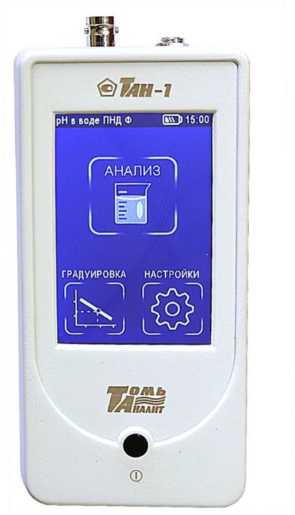

Внешний вид.
Анализаторы потенциометрические
Рисунок № 1

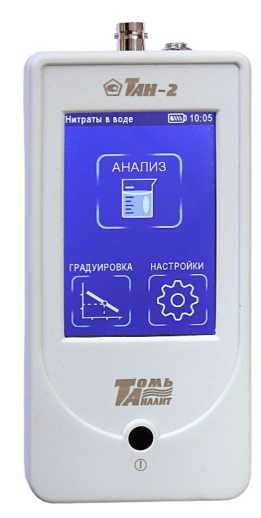

Внешний вид.
Анализаторы потенциометрические
Рисунок № 2

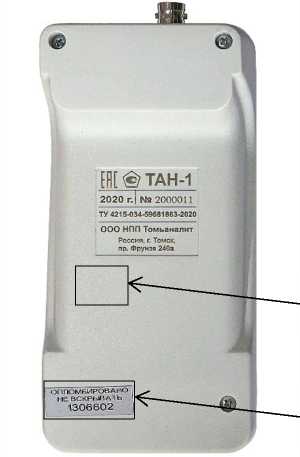

Внешний вид.
Анализаторы потенциометрические
Рисунок № 3
Внешний вид.
Анализаторы потенциометрические
Рисунок № 4

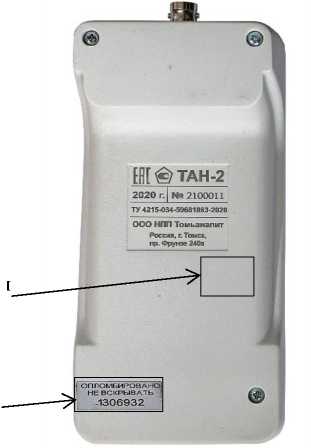

Внешний вид.
Анализаторы потенциометрические
Рисунок № 5
Общие сведения
Дата публикации - 09.06.2021
Срок свидетельства - 31.05.2026
Номер записи - 181152
ID в реестре СИ - 1388523
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТАН, рН-ТАН-1, рН-метр/иономер ТАН-2, рН-метр-ТАН-1, рН-метр ТАН-2, рН-метр ТАН-1, рН- метрТАН-1, рН- метр ТАН-2, рН- метр ТАН-1, Нет модификации, морд.ТАН-1, модификация ТАН-2, модификация ТАН-1, модификация рН-метр/иономер ТАН-2, мод.ТАН-1, Мод. Тан-2, мод. ТАН-1, мод. рН-метр/иономер ТАН-2, мод. рН-метр ТАН-1, Без модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное предприятие "Томьаналит" (ООО "НПП "Томьаналит")
Страна - РОССИЯ
Населенный пункт - г. Томск
Уведомление о начале осуществления предпринимательской деятельности - Да
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Статистика
Кол-во поверок - 580
Выдано извещений - 2
Кол-во периодических поверок - 189
Кол-во средств измерений - 422
Кол-во владельцев - 46
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Анализаторы потенциометрические (ТАН)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "Томьаналит" (ООО "НПП "Томьаналит")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81906-21 31.05.2026 |
Анализаторы потенциометрические, ТАН Общество с ограниченной ответственностью "Научно-производственное предприятие "Томьаналит" (ООО "НПП "Томьаналит") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
93547-24 21.10.2029 |
Анализаторы жидкости, КТА Общество с ограниченной ответственностью "Научно-производственное предприятие "Томьаналит" (ООО "НПП "Томьаналит") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кто поверяет Анализаторы потенциометрические (ТАН)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 397 | 77 | 391 | 6 | 0 | 396 | 390 | 6 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 6 | 3 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 20 | 10 | 0 | 20 | 0 | 16 | 0 | 16 | |
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 6 | 3 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 8 | 3 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ФБУ "КАБАРДИНО-БАЛКАРСКИЙ ЦСМ" (RA.RU.311487) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 5 | 0 | 5 | 0 | 1 | 0 | 1 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 14 | 6 | 0 | 14 | 1 | 14 | 0 | 14 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 6 | 5 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ДАГЕСТАНСКИЙ ЦСМ" (RA.RU.311505) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО "ЦСМ" (RA.RU.312904) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ЦМТ" (RA.RU.310594) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "ОДК" (RA.RU.312444) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 25 | 10 | 0 | 25 | 0 | 25 | 0 | 25 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 38 | 17 | 0 | 38 | 0 | 38 | 0 | 38 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 10 | 10 | 0 | 10 | 1 | 4 | 0 | 4 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы потенциометрические (ТАН)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
1700 | 1931 |
|
ФБУ НИЦ ПМ-Ростест Москва |
2162 | 1931 |
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО). ПО идентифицируется по запросу пользователя через меню системных настроек посредством вывода на дисплей идентификационного наименования и номера версии ПО.
В анализаторах предусмотрена аппаратная защита ПО от преднамеренных и непреднамеренных изменений, реализованная изготовителем на этапе производства посредством установки системы защиты микропроцессорного блока от чтения и записи. Для предотвращения несанкционированного вскрытия и доступа к микропроцессорному блоку изготовителем проводится опломбирование корпуса анализаторов. Доступ к сервисным функциям, выполняемым микропроцессорным блоком, защищен сервисным паролем.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Влияние ПО анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
Модификация анализатора |
|
Идентификационное наименование ПО |
ТАН-1 |
рН-метр ТАН-1 |
|
ТАН-2 |
рН-метр/иономер ТАН-2 | |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0.0 |
для всех модификаций |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на верхнюю и нижнюю панели корпуса анализатора методом лазерной гравировки или другим способом, не ухудшающим качество знака. На титульных листах эксплуатационной документации знак утверждения типа наносится печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Описание и работа анализатора» и разделе 2 «Использование анализатора по назначению» руководства по эксплуатации анализатора.
Нормативные и технические документы
Принцип действия основан на измерении электродвижущей силы электродной системы, образуемой между индикаторным электродом и электродом сравнения и преобразовании ее в значение окислительно-восстановительного потенциала (ОВП), водородного показателя (рН), показателя активности ионов (рХ).
Анализаторы представляют собой автоматизированные приборы, состоящие из первичного измерительного преобразователя (электродная система, состоящая из комбинированного электрода или измерительного электрода и электрода сравнения) и вторичного измерительного преобразователя с термодатчиком. Вторичный измерительный преобразователь (далее - измерительный преобразователь) состоит из микропроцессорного блока и дисплея с сенсорной панелью управления, помещенных в пластиковый корпус.
Анализаторы выпускаются в следующих модификациях: рН-метр ТАН-1 и рН-метр/иономер ТАН-2. Анализаторы модификации рН-метр ТАН-1 предназначены для измерений рН, ОВП и температуры с применением комбинированного электрода. Анализаторы модификации рН-метр/иономер ТАН-2 предназначены для измерений рХ, рН, ОВП и температуры с применением пары электродов (измерительного электрода и электрода сравнения) или комбинированного электрода.
Общий вид анализаторов представлен на рисунке 1.
Схемы пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2. Защита от внесения несанкционированных изменений в конструкцию анализаторов обеспечивается при помощи наклейки, наносимой на винты анализаторов.
Знак поверки наносится на нижнюю панель анализаторов в соответствии с рисунком 2, и в соответствующем разделе руководства по эксплуатации.
Рисунок 1 - Общий вид анализаторов потенциометрических ТАН
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Место нанесения знака поверки
Схема пломбировки
Таблица 4 - Комплектность анализатора потенциометрического ТАН модификации
рН-метр ТАН-1
|
Наименование |
Количество |
|
1. рН-метр ТАН-1 |
1 шт. |
|
2. Электрод комбинированный для измерений рНХ) |
1 шт. |
|
3. Термодатчик |
1 шт. |
|
4. Блок питания с USB разъемом (5 В, 1000 мА) |
1 шт. |
|
5. Кабель соединительный USB - miniUSB |
1 шт. |
Продолжение таблицы 4
|
Наименование |
Количество |
|
6. Анализатор потенциометрический ТАН. рН-метр ТАН-1. Руководство по эксплуатации |
1 экз. |
|
7. МП 410-2020 «ГСИ. Анализаторы потенциометрические ТАН. Методика поверки» |
1 экз. |
|
8. Упаковочная коробка из картона |
1 шт. |
|
1) Тип электрода согласовывается при поставке анализатора | |
Таблица 5 - Комплектность анализатора потенциометрического ТАН модификации
рН-метр/иономер ТАН-2
|
Наименование |
Количество |
|
1. рН-метр/иономер ТАН-2 |
1 шт. |
|
2. Электрод комбинированный для измерений рН1) |
1 шт. |
|
3. Термодатчик |
1 шт. |
|
4. Блок питания с USB разъемом (5 В, 1000 мА) |
1 шт. |
|
5. Кабель соединительный USB - miniUSB |
1 шт. |
|
6. Анализатор потенциометрический ТАН. рН-метр/иономер ТАН-2. Руководство по эксплуатации |
1 экз. |
|
7. МП 410-2020 «Анализаторы потенциометрические ТАН. Методика поверки» |
1 экз. |
|
8. Упаковочная коробка из картона |
1 шт. |
|
1) Тип электрода согласовывается при поставке анализатора | |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
рН-метр ТАН-1 |
рН-метр/иономер ТАН-2 | |
|
Диапазон измерений измерительного преобразователя при измерениях: | ||
|
- водородного показателя^, рН |
от - |
1. до 14 |
|
- показателя активности ионов1), рХ |
- |
от -20 до 20 |
|
- окислительно-восстановительного потенциала, мВ |
от -2000 до +2000 | |
|
Диапазон измерений температуры, оС |
от 0 до +100 | |
|
Пределы допускаемой абсолютной погрешности измерительного преобразователя при | ||
|
измерениях: | ||
|
- водородного показателя, рН |
± 0,0050 | |
|
- водородного показателя, рН, в режиме автоматической термокомпенсации |
± 0,010 | |
|
- водородного показателя, рН, в комплекте с электродной системой |
± 0,050 | |
|
- показателя активности ионов, рХ |
- |
± 0,010 |
|
- окислительно-восстановительного потенциала, мВ, | ||
|
в диапазонах: | ||
|
- от -2000 до -1000 мВ |
± 0,5; | |
|
- от -1000 до +1000 мВ включ. |
± 0,3; | |
|
- св. +1000 до +2000 мВ включ. |
± 0,5 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры, оС |
± 0,5 | |
|
1)Диапазон измерений анализаторов лежит внутри указанного в таблице диапазона и зависит | ||
|
от диапазона измерений применяемого измерительного электрода | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более:
|
53; 75; 163 |
|
Масса, кг, не более |
0,3 |
|
Способы электрического питания:
|
3,7; 5,0 |
|
Потребляемая мощность, В^А, не более:
|
0,8; 3,0 |
|
Условия эксплуатации:
|
от +10 до +35; от 30 до 80; от 84 до 106,7 (от 630 до 800) |
|
Условия транспортирования:
|
от -50 до +50; 98 |
|
Условия хранения:
|
от +5 до +40; 80 |
|
Средняя наработка на отказ, ч, не менее |
5000 |
|
Средний срок службы, лет, не менее |
3 |
