Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) ИК КПА «Кема» представляет собой программный модуль «Поверка» интерфейса оператора КПА «Кема» (*test_kpa.tar.bz2), работающего в среде операционной системы Linux.

ПО «Поверка» позволяет проводить измерения частоты напряжения переменного тока, воспроизведения скорости звука, автоматический расчет по известным линейным градуировочным зависимостям значений измеряемых величин и значений абсолютной погрешности измерений ПИП, регистрацию и вывод результатов измерений и расчетных величин на экран жидкокристаллического дисплея, а также осуществлять необходимые настройки.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 2.

Таблица 2

Влияние метрологически значимой части ПО на метрологические характеристики ПК КПА «Кема» не выходит за пределы согласованного допуска.

Метрологически значимая часть ПО ИК КПА «Кема» и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Знак утверждения типа

Знак утверждения типа средства измерений наносится на титульный лист Руководства по эксплуатации КПА «Кема» методом компьютерной графики и на лицевую часть блока ПИВ в виде наклейки.

Контрольно-проверочная аппаратура «Кема». Руководство по эксплуатации. ТГИЮ.365193.005РЭ.

Измеритель скорости звука в морской воде РЭ ИСЗ-М. Руководство по эксплуатации. ТГИЮ.416243.006РЭ.

Манометр избыточного давления грузопоршневой МП-60. Паспорт. ДДД.242.00.000ПС.

ГОСТРВ 20.39.304-98

Контрольно-проверочная аппаратура «Кема». Технические условия. ТГИЮ.365193.005ТУ.

Поверка

ПО «Поверка» позволяет проводить измерения частоты напряжения переменного тока, воспроизведения скорости звука, автоматический расчет по известным линейным градуировочным зависимостям значений измеряемых величин и значений абсолютной погрешности измерений ПИП, регистрацию и вывод результатов измерений и расчетных величин на экран жидкокристаллического дисплея, а также осуществлять необходимые настройки.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 2.

Таблица 2

Влияние метрологически значимой части ПО на метрологические характеристики ПК КПА «Кема» не выходит за пределы согласованного допуска.

Метрологически значимая часть ПО ИК КПА «Кема» и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

ИК частоты напряжения переменного тока

Диапазон измерений частоты, Гц..............................................................от 20 до 20000.

Номинальная цена единицы младшего разряда, Гц

Пределы допускаемой абсолютной погрешности измерений частоты, Гц.......... + 0,3.

Количество ИК

ИК избыточного давления

Диапазон воспроизведения избыточного давления, МПа..........................от 0,1 до 5,9.

Номинальная цена единицы младшего разряда, кПа

Пределы допускаемой абсолютной погрешности воспроизведения избыточного давления в диапазоне давлений от 0,1 до 0,6 МПа, кПа............................................................. ± 0,3.

Пределы допускаемой относительной погрешности воспроизведения избыточного давления в диапазоне давлений от 0,6 до 5,9 МПа, %.........................................................±

Количество ИК

ИК скорости звука в водной среде Диапазон измерений скорости звука в водной среде, м/с.....................от 1407 до 1560.

Номинальная цена единицы младшего разряда, м/с

Пределы допускаемой абсолютной погрешности измерений скорости звука в водной среде, м/с.......................................................... ±

Количество И К

Общие характеристики

Время непрерывной работы, ч, нс менее

Параметры электропитания: напряжение переменного тока, В.........................................................................220

частота переменного тока, Гц................................................................................50 + 0,5.

Потребляемая мощность, В-А, нс более

Габаритные размеры (ширина х высота х длина), мм, не более;

Прибор ПИВ ...........................................................................................350 х 132,5 х 364;

МПС-КПА-10М...........................................................................................320 х 243 х 53;

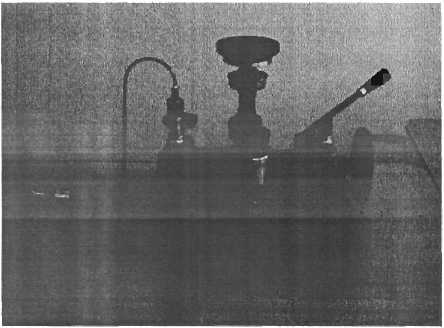

МП-60..........................................................................................................800 X 600 X 700;

РЭ-ИСЗ-М:

измеритель РЭ ИСЗ-М (диаметр х длина)......................................................... 90 х 335;

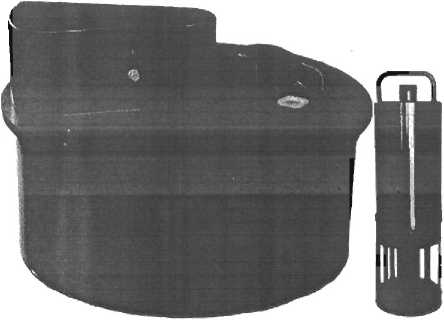

ванна калибровочная (диаметр х высота)......................................................... 480 х 330.

Суммарная масса с учётом массы грузов к МП-60, кг. не более ............................110.

Знак утверждения типа средства измерений наносится на титульный лист Руководства по эксплуатации КПА «Кема» методом компьютерной графики и на лицевую часть блока ПИВ в виде наклейки.

Комплект поставки включает:

• - прибор ПИВ - 1 шт.;

• - мобильная планшетная станция МПС-КПА-ЮМ - 1 шт.;

• - измеритель скорости звука в морской воде РЭ ИСЗ-М - 1 шт.;

• - манометр избыточного давления грузопоршневой МП-60 - 1 шт.;

• - комплект инструмента и принадлежностей - 1 к-т.;

• - комплект эксплуатационной документации - 1 шт.;

• - методика поверки - I шт.

осуществляется по документу «Инструкция. Каналы измерительные контрольно-проверочной аппаратуры «Кема». Методика поверки. ТГИЮ.365193.005ДЗ», утвержденным руководителем ГЦИ СИ ФГ’У «32 ГНИИИ Минобороны России» в 14.07.2011 г. и входящим в комплект поставки.

Основные средства поверки:

• - генератор сигналов низкочастотный прецизионный ГЗ-122 (per. № 10237-85): диапазон рабочих частот от 0,001 до 1999999,999 Гц, пределы допускаемой относительной погрешности установки частоты ± 5-10'⁷, выходное напряжение до 2,5 В, коэффициент гармоник выходного сигнала не более 0,5 %;
