Номер по Госреестру СИ: 82086-21
82086-21 Усилители заряда дифференциальные
(EL-SCADA RAV-Ch)
Назначение средства измерений:
Усилители заряда дифференциальные EL-SCADA RAV-Ch (далее по тексту - усилитель) предназначены для измерений, преобразования и усиления высокоимпедансного сигнала заряда пьезоэлектрических преобразователей в унифицированный токовый сигнал.
Внешний вид.
Усилители заряда дифференциальные
Рисунок № 1
Общие сведения
Дата публикации - 23.06.2021
Срок свидетельства - 18.06.2026
Номер записи - 183284
ID в реестре СИ - 1390783
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификаций, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА")
Страна - РОССИЯ
Населенный пункт - г. Пермь
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.
На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.
Бесплатный
Статистика
Кол-во поверок - 23
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Усилители заряда дифференциальные (EL-SCADA RAV-Ch)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82086-21 18.06.2026 |
Усилители заряда дифференциальные, EL-SCADA RAV-Ch Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
90859-23 25.12.2028 |
Акселерометры промышленные, ЕСМА 15ХХ Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА") (РОССИЯ г. Пермь) |
ОТ МП |
3 года |
|
91401-24 26.02.2029 |
Преобразователи виброскорости, ЕСМА Vxx Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА") (РОССИЯ г. Пермь) |
ОТ МП |
2 года |
|
91999-24 27.04.2029 |
Измерители крутящего момента силы, ЕСМА Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА") (РОССИЯ г. Пермь) |
ОТ МП |
1 года |
|
93391-24 03.10.2029 |
Акселерометры ЕСМА, ARx Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
94805-25 05.03.2030 |
Газоанализаторы, EL-SCADA Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Усилители заряда дифференциальные (EL-SCADA RAV-Ch)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "РФЯЦ - ВНИИЭФ" (RA.RU.311881) | 23 | 23 | 0 | 0 | 23 | 23 | 0 |
Стоимость поверки Усилители заряда дифференциальные (EL-SCADA RAV-Ch)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта 28.99.52-003-73900527-2019-ПС, и руководства по эксплуатации 28.99.52-003-73900527-2019-РЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к усилителям заряда дифференциальным EL-SCADA RAV-ChПриказ Федерального агентства по техническому регулированию и метрологии от 29.05.2018 № 1053 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»
Принцип действия усилителя основан на преобразовании сигналов, поступающих от первичных преобразователей переменного давления в унифицированный токовый сигнал.
Наличие встроенных фильтров верхних (ФВЧ) и нижних (ФНЧ) частот, с затуханием не менее 24дБ/октава и 18дБ/октава соответственно вне полосы пропускания, позволяет выбрать оптимальную полосу пропускания.
Конструктивно усилитель представляет собой герметичный прямоугольный корпус из алюминиевого сплава, внутри которого на плате размещен электронный блок. На торцевых поверхностях расположены кабельные вводы для подключения первичного преобразователя и регистрирующей аппаратуры к разъёмам в виде з-х полюсных винтовым клемм. Разъемы расположены непосредственно на электронной плате. Коэффициент преобразования усилителя, значения ФВЧ и ФНЧ определяется требованиями заказчика и устанавливается при изготовлении, что позволяет использовать усилитель с широкой линейкой первичных преобразователей переменного давления.
Структура обозначений усилителей (символы «Х» могут отсутствовать):
EL-SCADA RAV-Ch
ХХХ.
ХХХ.
ХХХ
значение фильтра ФНЧ, кГц
значение фильтра ФВЧ, Гц
номинальный коэффициент преобразования, мкА/пКл
Усилитель имеет степень защиты от внешних воздействий IP66. Питание усилителя, осуществляется внешнего источника питания постоянного тока. Внешний вид усилителя, а также схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Место нанесения пломбы-этикетки

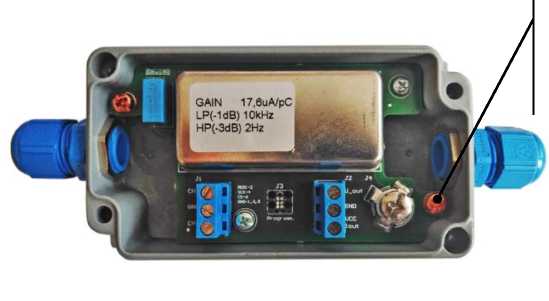

Рисунок 1 - Внешний вид усилителей заряда дифференциальных EL-SCADA RAV-Ch
