Принцип действия комплекса основан на определении степени ослабления (поглощения) гамма-излучения, испускаемого источником при его прохождении через рабочую среду. Степень ослабления гамма-излучения зависит от типа источника, плотности, толщины и высоты слоя рабочей среды, через которую проходит гамма-излучение.

В зависимости от типа резервуара/трубопровода, условий применения и потребностей Заказчика, в состав комплекса могут входить: источник гамма-излучения с радионуклидом (далее источник), контейнер для источника (далее контейнер), модулятор излучения FHG65 с блоком управления FHG66, детектор гамма-излучения с измерительным преобразователем (далее детектор) FMG50, монтажные комплекты, индикатор сигналов RIA15 с функцией управления, преобразователь измерительный RMA42 и регистратор безбумажный Memograph M RSG45 (регистрационный № 68444-17).

Комплекс может использоваться как в полном составе, так и частично.

Поскольку составные части комплекса монтируются без прямого контакта с рабочей средой, то ее параметры не оказывают воздействия на работу комплекса, что позволяет применять комплекс для измерений, в том числе, агрессивных, токсичных и других опасных сред.

Источник испускает гамма-излучение, возникающее при радиоактивном распаде содержащегося в нем радионуклида. В комплексе могут применяться источники гамма-излучения FSG60, FSG61 или аналогичные российского производства типа ИГИ-Ц-х-х, ИМГИЦ-х, ИМГИЦ2-х, ГИД-Ц-х-х, ГИК-х-х, ОСГИ и/или аналогичные с радионуклидом цезий-137 (Cs-137), кобальт-60 (Co-60) или натрий-22 (Na-22), в том числе по ГОСТ Р 52241-2004 (ИСО 2919:1999).

Контейнер предназначен для формирования пучка излучения от источника в заданном направлении, защиты персонала от воздействия излучения во время работы, транспортировки и хранения источника. Применяются контейнеры типа FQG60, FQG61, FQG62, FQG63, FQG66, Multiplex9s-3, Multiplex9s, КС-хххх, блоки гамма-источника типа БГИ-хххх или контейнеры, обладающие аналогичными экранирующими и функциональными характеристиками. Тип контейнера или блока выбирается исходя из типа источника и особенностей применения комплекса.

Детектор предназначен для регистрации гамма-излучения и формирования выходного сигнала. Детектор содержит чувствительный элемент сцинтилляционного типа из йодида натрия (NaI) или поливинилтолуола (PVT). Попадая на сцинтиллятор, гамма-излучение генерирует вспышки света, которые преобразуются фотоумножителем в электрические импульсы. Частота импульсов пропорциональна интенсивности излучения, попадающего на детектор. В зависимости от заданного режима работы и данных калибровки, частота импульсов преобразуется измерительным преобразователем в выходной сигнал уровня или плотности.

Детектор имеет встроенную функцию линеаризации (до 32 точек), а также автоматическую компенсацию снижения активности излучения источника в зависимости от срока его эксплуатации.

Для обеспечения достоверности измерений при изменении фонового уровня радиации и/или наличия воздействия других источников ионизирующего излучения (например, во время проведения гаммадефектоскопии) в составе комплекса применяют модулятор излучения Gamma Modulator FHG65 c блоком управления модулятора Synchronizer FHG66.

Комплекс сертифицирован в соответствии со стандартом ГОСТ Р МЭК 61508 (IEC 61508) на применение в электрических, электронных, программируемых системах, связанных с безопасностью и имеющих уровень полноты безопасности SIL2 (УПБ2) (1oo1) и SIL3 (УПБ3) при однородном резервировании.

В комплексах реализована технология Heartbeat, позволяющая осуществлять имитационную поверку без демонтажа прибора и остановки технологического процесса, а также непрерывную самодиагностику прибора с выводом диагностических сообщений:

- на местный дисплей;

- в систему настройки и управления парком приборов (например, FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM и др.);

- в систему автоматизации (например, ПЛК);

- на экран смартфона или планшетного компьютера с установленным ПО SmartBlue.

Результаты самодиагностики Heartbeat классифицируются по стандарту VDI/VDE 2650 и, в соответствии со стандартом NAMUR NE 107, могут быть считаны в виде числовых величин и сообщений с дисплея детектора и/или могут передаваться в виде выходного сигнала (дискретного, аналогового или цифрового).

Параметризация и пуско-наладочные работы осуществляются на месте монтажа с помощью RIA15, удаленно - посредством беспроводного радиоинтерфейса Bluetooth при помощи смартфона или планшетного компьютера с установленным ПО SmartBlue или через интерфейс цифровой коммуникации посредством компьютера с программным обеспечением (например, DeviceCare, FieldCare, AMS Device Manager, SIMATIC PDM и др.). Измерительная информация может передаваться в виде аналогового и/или цифрового сигнала (например, HART) и/или может быть считана с RIA15 или цифровых устройств посредством беспроводного радиоинтерфейса Bluetooth.

Для повышения чувствительности комплекса, увеличения диапазона изменений уровня при каскадной установке, и/или при использовании релейных выходов применяются:

• -  при двух детекторах - RMA42;

• -   при двух и более детекторах - RSG45.

Комплекс также может использоваться для вычислений концентрации двухкомпонентных продуктов (например, твердых включений в пульпе), для которых имеются зависимости концентрации от плотности и температуры, уровня границы раздела фаз. Комплексы могут входить в состав систем для вычислений объема и массы продуктов в резервуарах и трубопроводах.

Комплексы выпускаются в обычном или взрывозащищенном исполнениях.

При установке на месте эксплуатации проводится калибровка комплекса в соответствии с требованиями, изложенными в руководстве по эксплуатации.

Внешний вид компонентов комплекса приведен на рисунках 1 - 8.

Пломбирование не предусмотрено.

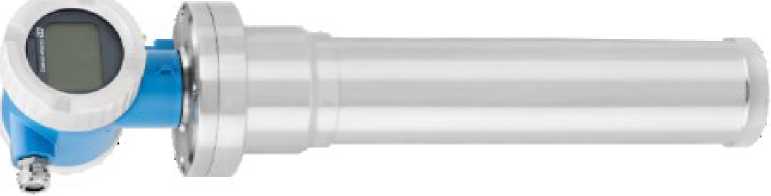

Рисунок 1 - Компактный преобразователь Gammapilot FMG50 (детектор)

FQG63         FQG61            FQG66

Рисунок 2 - Варианты контейнеров для источников гамма-излучения

Рисунок 3 - Источники гамма-излучения

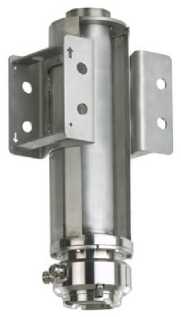

Рисунок 4 - Модулятор излучения

Gamma Modulator FHG65

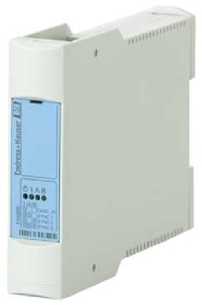

Рисунок 5 - Блок управления модулятора

Synchronizer FHG66

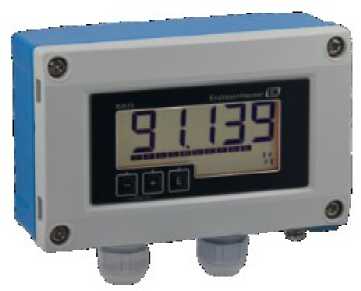

Рисунок 6 - Индикатор RIA15

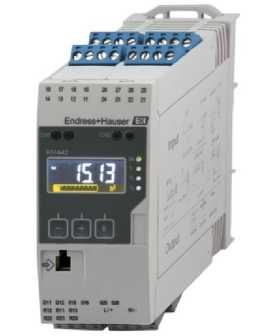

Рисунок 7 - Преобразователь

измерительный RMA42

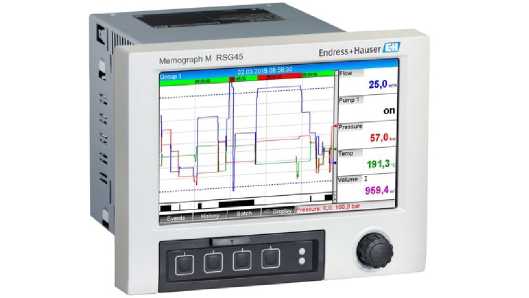

Рисунок 8 - Регистратор безбумажный RSG45
