Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал от датчиков преобразуется в цифровой вид аналого-цифровым преобразователем (АЦП), который располагается внутри Индикатора и выводится для индикации на дисплей.

Конструктивно весы состоят из грузоприемного устройства (ГПУ) со встроенными датчиками и индикатора, соединённых между собой кабелем.

В весах используются:

• - индикаторы ACT350, IND131, IND331, IND231, IND236, IND570, IND690, IND780, IND890, IND930, IND970, ICS425, ICS435, ICS445, ICS465, ICS685, ICS429, ICS439, ICS449, ICS469, ICS689 производства «Mettler-Toledo».

В индикаторах возможна установка различных интерфейсов передачи данных - RS232, RS422/485, CL20mA, Ethernet, USB-slave, Bluetooth, WLAN, Analog Output, Allen-Bradley RIO, ProfiBus DP, Profinet IO, ControlNet, Eternet/IP, Modbus RTU, Modbus Plus, DeviceNet и подключения периферийных устройств - принтеров, вторичных дисплеев, сканеров считывания штрих-кода, программируемых логических контроллеров, компьютеров. Индикаторы различаются также материалами корпуса и уровнем его защиты от проникновения жидкости, водяного пара и пыли.

Платформы ГПУ изготавливают из окрашенной, оцинкованной или нержавеющей стали. В соответствии с Руководством по эксплуатации весы могут быть укомплектованы подъездными рампами или обрамлением приямка для облегчения установки весов на уровне пола в зависимости от выбранного способа монтажа, рольгангами, стойками крепления Индикатора, тележками для транспортировки и взвешивания.

В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R 76-1-2011.

• - устройство индикация отклонения от нуля (п. 4.5.5.);

• - устройство первоначальной установки на нуль (п. Т.2.7.2.4);

• - полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);

• - устройство слежения за нулем (п. Т.2.7.3);

• - устройство тарирование (п. Т.2.7.4);

• - устройство предварительного задания значения массы тары (п. Т.2.7.5).

На корпусе ГПУ прикрепляется табличка, содержащая следующую информацию:

- наименование или товарный знак предприятия-изготовителя;

- условное обозначение весов;

- заводской номер весов по системе нумерации предприятия-изготовителя;

- класс точности по ГОСТ OIML R 76-1-2011;

- значение максимальной нагрузки (Max);

- значение минимальной нагрузки (Min);

- значения поверочного интервала (е) и действительной цены деления (d);

- знак утверждения типа средств измерений.

Весы выпускаются в модификациях, которые отличаются друг от друга значением максимальной нагрузки, размерами грузоприемной платформы, конструктивным исполнением ГПУ, типами подключаемых индикаторов и имеют следующее обозначение при заказе:

РХ1(Х2)(Х3 X4 X5)(X6)-(X7),

где Р - обозначение типа;

X1 - вариант исполнения весов:

В - настольные либо напольные весы с винтовыми регулируемыми ножками (опорами);

F - напольные весы с плоской грузоприёмной площадкой;

СС или CS - низкопрофильные весы;

Т - передвижные напольные весы для взвешивания грузов на паллетах (могут оснащаться боковыми колесиками);

G или GV - ГПУ имеет встроенное демпфирующее устройство;

X2 (необязательный параметр) - тип электрического сигнала датчика, передаваемого от ГПУ к индикатору:

А - аналоговый сигнал;

D - цифровой сигнал;

Х3 (необязательный параметр) - цифра от 0 до 9, условно-количественно характеризующая долговечность, прочность и коррозионную стойкость материалов, которые применены для изготовления частей ГПУ (таких как рама, корпус, грузоприёмная платформа): алюминиевые сплавы, различные марки сталей, различные виды окраски, резиновые элементы, нанесения защитных покрытий или полировки; чем выше цифра - тем выше стойкость и стоимость конструкционных материалов, выше устойчивость ГПУ к различным воздействиям;

Х4 (необязательный параметр) - цифра от 0 до 9, условно-количественно характеризующая область применения и особенности использования весов; чем выше цифра - тем универсальнее весы с точки зрения использования в разных отраслях промышленности;

Х5 (необязательный параметр) - цифра от 0 до 9, условно - количественно характеризующая коррозионную стойкость материалов ГПУ и датчиков, а также степень их защиты оболочкой от воздействия воды и сред с повышенной атмосферной влажностью, от проникновения пыли и жидкостей внутрь корпуса и/или датчиков, которое может нарушить работу весов; чем выше цифра - тем весы устойчивее к высокой влажности, воздействию жидкостей и пыли;

Х6, Х7 (необязательный параметр, если присутствует-применяется вместо параметра Х3, Х4, Х5) - буквенно-цифровое обозначение Мах весов, размера грузоприемной платформы и типа Индикатора.

Возможные значения Мах, кг: 6; 15; 35; 60; 150; 300; 600; 1000; 1500; 3000; 6000. Для моделей PCC и PCS обозначение Max: 0.6 (600кг); 1 (1000кг); 1.5 (1500кг). Для моделей PG и PGV обозначение Max: 6 (6000кг); 15 (15000кг); 30 (30000кг).

Возможные буквенные обозначения размеров ГПУ, мм: A (240x300); ВВ (300х400); В (400х500); ВС (500х650); СС (600х800); DS (1000x1000); ЕЕ (1250х1250); ЕS (1500x1500); QA (229x229); QB (305x305); QC (457x457); QD (610x610).

Возможные цифровые обозначения размеров ГПУ, мм: 100100 (1000х1000); 125125 (1250х1250); 125150 (1250х1500); 150150 (1500х1500); 150200 (1500х2000); 200200 (2000х2000); 840 (только для модели РТА);

или

0808 (800х800); 1010 (1000х1000); 1212 (1200х1200); 1215 (1200х1500); 1515 (1500х1500); 1820 (1800х2000); 1825 (1800х2500); 1830 (1800х3000); 18400 (1800х4000); 1850 (1800х5000).

Пример записи при заказе - РСС1.5-0808-231: низкопрофильные весы, Мах=1500кг, размер ГПУ 800х800мм, окрашенная сталь, терминал IND231.

Питание весов осуществляется от сети переменного тока или встраиваемой перезаряжаемой аккумуляторной батареи.

Общий вид ГПУ и индикаторов показан на рисунке 1 и 2 соответственно.

Места пломбировки индикаторов от несанкционированного доступа показаны на рисунке 3.

PFA220

PFA774C

PFA 779C

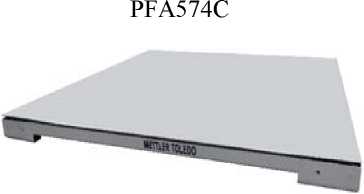

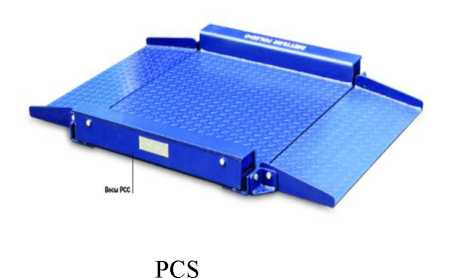

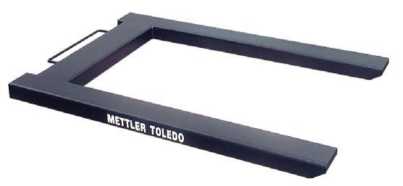

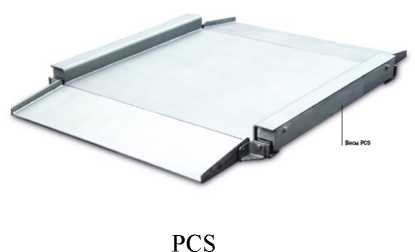

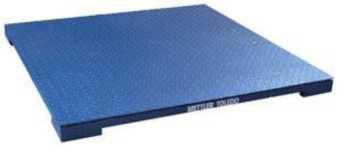

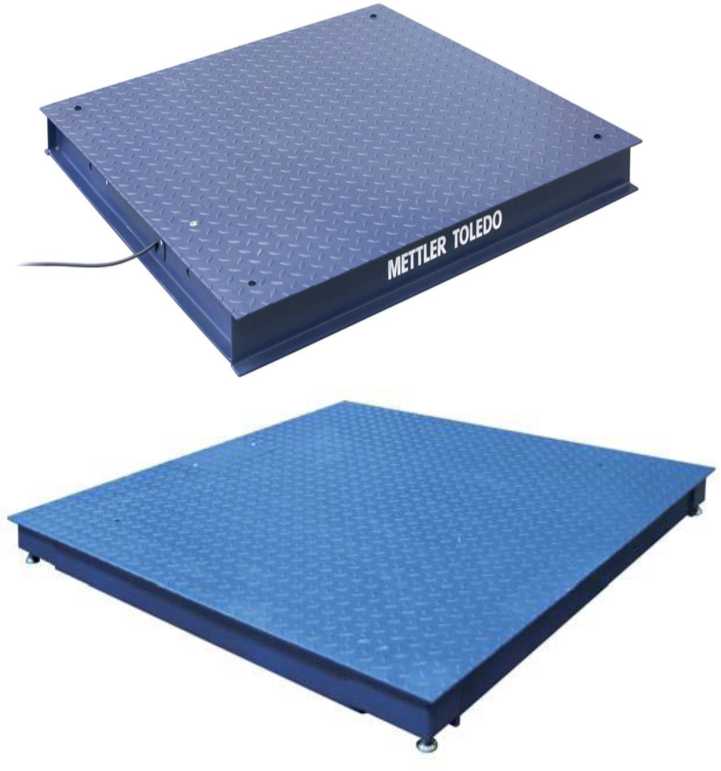

Рисунок 1 - Внешний вид ГПУ весов

PTA221

PTA226

PG

PGV

PBA220

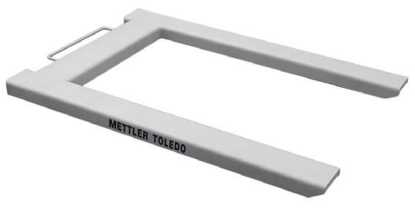

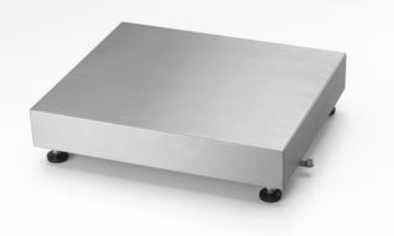

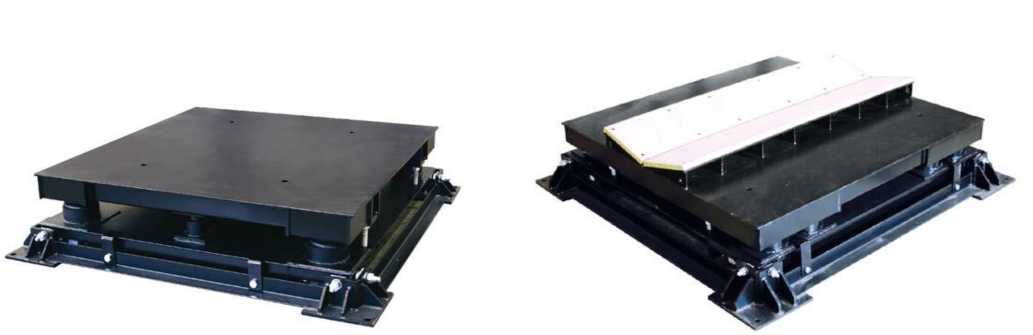

Рисунок 1 - Внешний вид ГПУ весов

IND231

IND570

IND690

IND236

IND780 IND890/930/970 IND131/IND331

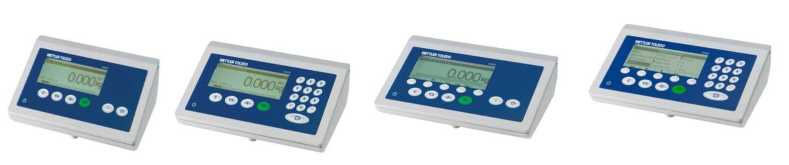

ICS425 ICS435 ICS445 ICS465

ICS685

ICS429

ICS439 ICS449

ICS469

ICS689

ACT350

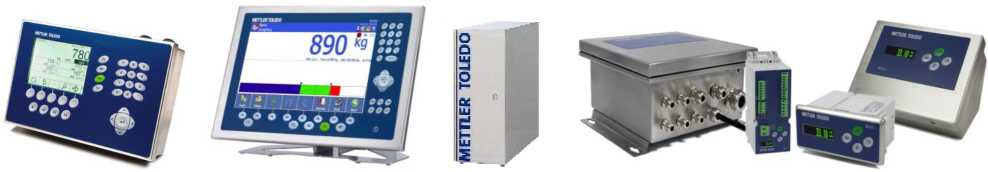

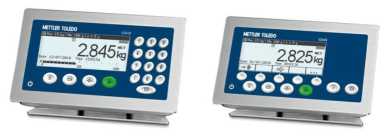

Рисунок 2 - Общий вид индикаторов

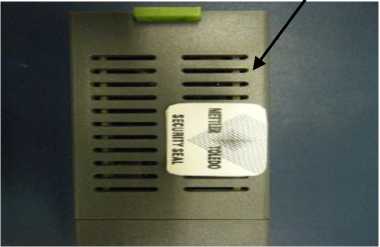

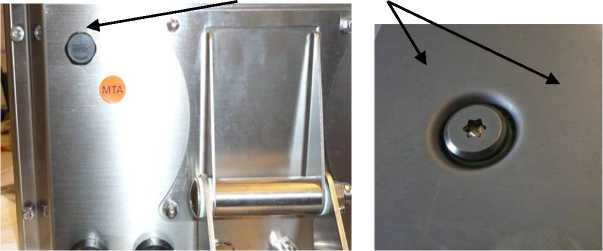

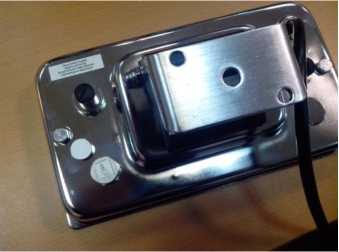

Места пломбирования

IND570, IND780

Места пломбирования

IND АСТ

ICS

Места пломбирования

АСТ

Рисунок 3 - Примеры пломбировки корпуса индикаторов

Таблица 8 -

Класс точности по ГОСТ OIML R 76-1-2011 .............................................................. средний (III).

Значения минимальной нагрузки (Min), максимальной нагрузки (Мах), поверочного интервала (е), действительной цены деления (d), числа поверочных интервалов (n), пределов допускаемой погрешности при первичной поверке (mpe) в соответствующих интервалах нагрузки (m) приведены в таблице 4.

Таблица 4 - Метрологические характеристики

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Таблица 5 - Метрологические характеристики

Таблица 6 - Основные технические характеристики

Таблица 7 - Габаритные размеры и масса ГПУ в зависимости от Мах весов
