Сведения о средстве измерений: 82829-21 Трансформаторы тока

Номер по Госреестру СИ: 82829-21
82829-21 Трансформаторы тока
(LZZBJ9-6)

Назначение средства измерений:
Трансформаторы тока LZZBJ9-6 (далее - трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.

сертификация программного обеспечения

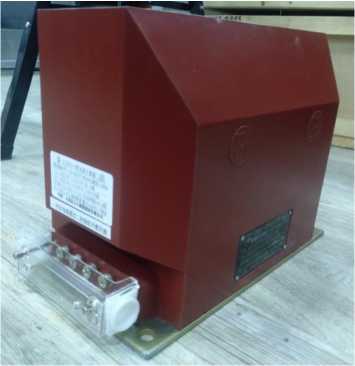

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 17.06.2025
Срок свидетельства - 03.09.2026
Номер записи - 184246
ID в реестре СИ - 1392789
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Dalian North Instrument Transformer Group Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Трансформаторы тока (LZZBJ9-6)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Dalian North Instrument Transformer Group Co., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
82829-21
03.09.2026
Трансформаторы тока, LZZBJ9-6
Dalian North Instrument Transformer Group Co., Ltd. (КИТАЙ )
ОТ
МП
8 лет
83925-21
07.12.2026
Трансформаторы напряжения, JDZX9-6
Dalian North Instrument Transformer Group Co., Ltd. (КИТАЙ )
ОТ
МП
8 лет
97706-26
12.02.2031
Трансформаторы тока, CGIS М
Dalian North Instrument Transformer Group Co., Ltd. (КИТАЙ )
ОТ
МП
4 года

Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.

Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.

Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (LZZBJ9-6)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Трансформаторы тока (LZZBJ9-6)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

отсутствует.


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на маркировочную табличку любым технологическим способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе «Методика (методы) измерений» паспорта.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к трансформаторам тока LZZBJ9-6

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»

Изготовитель

Dalian North Instrument Transformer Group Co., Ltd, Китай
Адрес деятельности: Fengrong Industrial Park, Pulandian, Dalian, P. R. China
Место нахождения и адрес юридического лица: Fengrong Industrial Park, Pulandian, Dalian, P. R. China

Испытательный центр

Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)
Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36

Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.

Трансформаторы выполнены в виде опорной конструкции с литой изоляцией. Первичные и вторичные обмотки залиты эпоксидной смолой, которая обеспечивает основную изоляцию и формирует корпус трансформаторов. Трансформаторы имеют две вторичные обмотки для измерений и защиты с одним коэффициентом трансформации.

Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов.

Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.

Общий вид трансформаторов представлен на рисунке 1. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено. Пломбирование трансформаторов не предусмотрено.

Внешний вид. Трансформаторы тока (LZZBJ9-6), http://oei-analitika.ru

Рисунок 1 - Общий вид трансформаторов

Программное обеспечение отсутствует.


Таблица 3 -

Наименование

Обозначение

Количество

Трансформатор тока LZZBJ9-6

-

1 шт.

Паспорт

-

1 экз.


Таблица 1 - Метрологические характеристики

Характеристика

Значение

Номинальный первичный ток 11ном, А

150

Номинальный вторичный ток Дном, А

1

Номинальное напряжение ином, кВ

6

Наибольшее рабочее напряжение ин.р, кВ

7,2

Номинальная частота переменного тока, Гц

50

Классы точности вторичных обмоток по ГОСТ 7746-2015:

- для измерений

0,5

- для защиты

10P

Номинальная вторичная нагрузка 52ном с индуктивно-активным коэффициентом мощности со<8ф2=0,8, В^А:

- вторичной обмотки для измерений

15

- вторичной обмотки для защиты

20

Номинальная предельная кратность вторичных обмоток для защиты Ком

20

Номинальный коэффициент безопасности приборов Кбном вторичных обмоток для измерений

10

Таблица 2 - Основные технические характеристики

Характеристика

Значение

Габаритные размеры (высотахдлинахширина), мм, не более

238х310х180

Масса, кг, не более

28

Рабочие условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность, %, не более

от -25 до +40

90

Средняя наработка до отказа, ч

300000

Средний срок службы, лет

30
