Принцип действия анализаторов основан на оптическом методе измерений массовой концентрации пыли по ослаблению светового луча при прохождении его через запыленную среду.

Световой луч, проходя через слой пылегазового потока, поглощается и (или) рассеивается частицами пыли. Интенсивность светового луча, а также рассеянного частицами света, регистрируется фотоприемником. По интенсивности принятого и испущенного света и (или) интенсивности рассеянного света рассчитывается коэффициент пропускания, по которому определяется оптическая плотность, пропорциональная массовой концентрации пыли.

Для проведения измерений массовой концентрации пыли выполняется предварительная градуировка анализаторов. Градуировка осуществляется гравиметрическим методом. При градуировке устанавливается взаимосвязь измеряемой массовой концентрации с оптическими характеристиками анализируемой среды.

Конструктивно анализаторы имеют блочную структуру. Основными блоками являются измерительный блок, блок управления MCU, блок обдува для охлаждения и очистки оптических поверхностей. Блочная структура анализаторов может быть различной в зависимости от функционального объединения некоторых блоков. Так, блок управления может быть с функцией обдува (исполнение MCU-Р), либо без нее (исполнение MCU-N).

Основными элементами измерительного блока являются источник света, фокусирующая оптическая система для формирования светового луча, фотоприемник, электронное устройство для обработки измерительных сигналов с фотоприемника. Питание измерительного блока осуществляется через блок управления MCU.

Блок управления MCU управляет работой анализатора и выводит измеренные данные на собственный дисплей, а также может передавать их на внешние устройства в виде аналоговых и цифровых сигналов.

Анализаторы являются стационарными приборами, питание осуществляется от сети переменного тока. Анализаторы имеют следующие входы/выходы:

• - аналоговые выходы 0/2/4.. .20 мА для вывода результатов измерений;

• - аналоговые входы (0 - 20) мА для ввода параметров измерений;

• - релейные выходы для вывода данных состояния анализатора;

• - цифровые входы для подключения дополнительных устройств ;

• - USB, RS485/RS232, TCP IP, CAN bus для передачи данных на внешние устройства по протоколам Modbus RTU, Modbus TCP IP, Profibus, CAN.

Конфигурация входов/выходов анализаторов может быть различной.

Связь блока управления с измерительным блоком осуществляется через интерфейс RS485.

Параметризация и визуализация результатов измерений анализаторов на внешнем устройстве осуществляется с помощью программного обеспечения (далее - ПО) SOPAS ET.

Анализаторы выпускаются в следующих модификациях: Т50, Т100, Т200, C200, SB50, SB100, SP30, SP100, SP100 Ex-2K, FWE200DH. Модификации отличаются конструкцией измерительных блоков и дополнительными функциями.

В анализаторах модификаций Т50, Т100, Т200 оптическая система предназначена для измерения ослабления светового луча за счет поглощения света пылевыми частицами. В качестве источника света используется светодиод с длиной волны 450 или 700 нм. Измерительный блок данных модификаций монтируется вместе с отражателем на газоход друг напротив друга. Отражатель является частью оптической системы анализатора, отражает световой луч после прохождения его через пылегазовую среду на фотоприемник.

В анализаторах модификаций SB50, SB100, SP30, SP100, SP100 Ex-2K оптическая система предназначена для измерения ослабления светового луча за счет рассеяния света пылевыми частицами. В качестве источника света используется лазерный диод с длиной волны 650 нм. Измерительный блок данных модификаций выполнен в виде погружного зонда, погружная часть которого располагается в газоходе. Длина погружения модификаций SB50, SB100 является фиксированной, а модификаций SP30, SP100, SP100 Ex-2K - может быть различной в зависимости от размеров газохода.

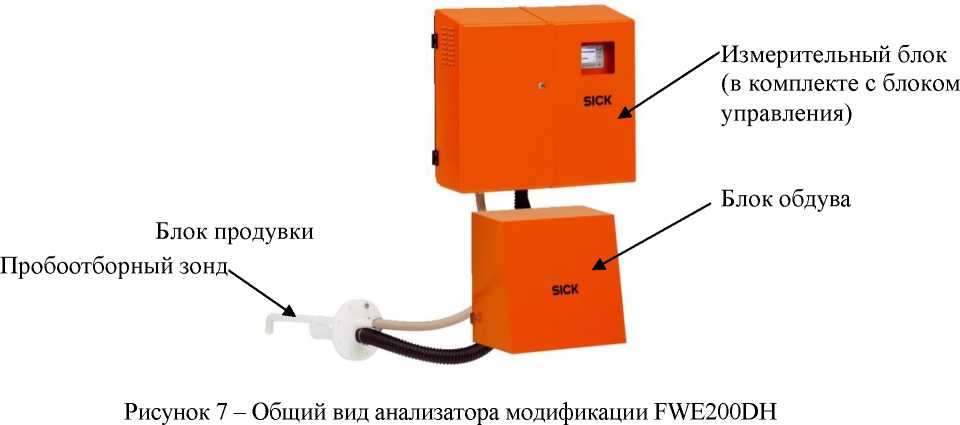

В анализаторе модификации FWE200DH оптическая система предназначена для измерения ослабления светового луча за счет рассеяния света пылевыми частицами. В качестве источника света используется лазерный диод с длиной волны 650 нм. Измерительный блок и блок управления данной модификации находятся в едином корпусе, отбор пробы из газохода осуществляется с помощью пробоотборного зонда, имеется функция предварительного осушения отобранной пробы.

Анализатор модификации С200 является комбинированным, имеет две оптические системы - для измерения ослабления светового луча за счет поглощения и за счет рассеяния света пылевыми частицами. В качестве источника света используется светодиод с длиной волны 450 или 700 нм в комбинации с лазерным диодом с длиной волны 650 нм. Измерительный блок данной модификации устанавливается на газоход вместе с отражателем, но может использоваться как погружной. Режимы измерений переключаются автоматически.

Общий вид основных блоков анализаторов представлен на рисунках 1 - 7.

Пломбирование анализаторов от несанкционированного доступа не предусмотрено. Нанесение знака утверждения типа и знака поверки на анализаторы не предусмотрено.

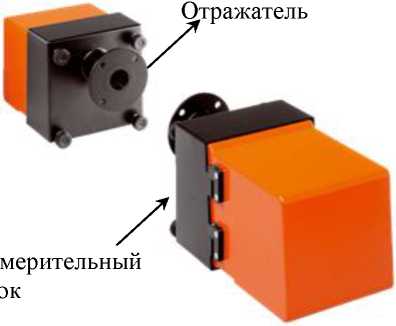

Рисунок 1 - Общий вид измерительного блока анализатора модификаций Т50, Т100, Т200

Отражатель/ измерительный блок (измерение рассеянного излучения)

Измерительный блок (измерение поглощенного излучения)

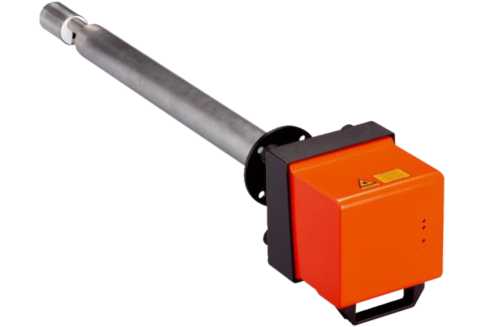

Рисунок 3 - Общий вид измерительного блока анализатора модификаций SB50, SB100

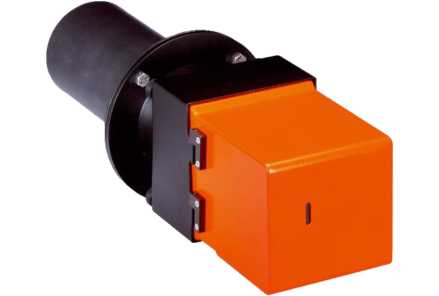

Рисунок 2 - Общий вид измерительного блока анализатора модификации С200

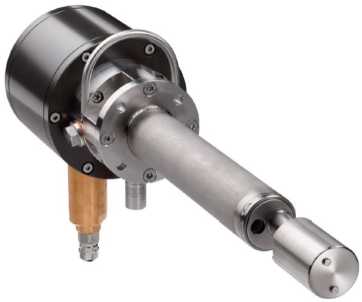

Рисунок 5 - Общий вид измерительного блока анализатора модификации SР100

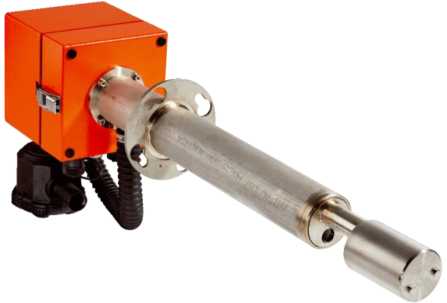

Рисунок 4 - Общий вид измерительного блока анализатора модификации SР30

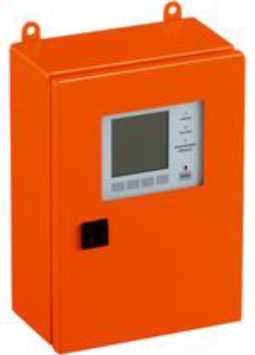

Рисунок 8 - Общий вид блока управления MCU

Таблица 4 - Комплектность анализаторов

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

Продолжение таблицы 3
