Номер по Госреестру СИ: 83237-21
83237-21 Машины испытательные универсальные
(Test)
Назначение средства измерений:
Машины испытательные универсальные Test (далее - машины) предназначены для измерений силы и перемещения подвижной траверсы при испытаниях образцов материалов на растяжение, сжатие, изгиб.
Аналитический паспорт типа средства измерений
83237-21 — Машины испытательные универсальные
Test
Mecmesin Ltd.
СОЕДИНЕННОЕ КОРОЛЕВСТВО
МПИ: 1 год
Действует
7
организаций11
владельцев2
версий27
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
7
Организаций-поверителей
эффективное число: 4.2
11
Владельцев СИ
эффективное число: 8
16
Экземпляров СИ
по агрегатам владельцев / организаций
66.7%
Периодические поверки
первичные: 33.3%
0%
Непригодность
0 извещений
85.2%
Поверки юрлиц
доля в общем объёме
1 818 ₽
Средневзвешенная цена
медиана: 1 818 ₽
100%
Покрытие ценами
расчётный известный объём: 3 636 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
364 дн.
Наблюдаемый МПИ
по фактическим интервалам
2 373
Концентрация поверителей
HHI; доля топ-5: 92.6%
1 250
Концентрация владельцев
HHI; доля топ-5: 62.5%
15
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
1
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 27 поверок; пик пришёлся на 2025 год (8).
- Последний завершённый год показал рост на 60% (2025 к 2024).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 7.5%.
- Рынок представлен 7 организациями; концентрация умеренная (HHI 2373), доля топ-5 — 92.6%.
- В базе найдено 11 владельцев и 16 экземпляров СИ; доля пяти крупнейших владельцев — 62.5%.
- Средневзвешенная цена поверки — 1 818 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 3 636 руб.
- Наблюдаемый средний интервал между поверками — около 364 дней; средний возраст парка по агрегатам организаций — 0,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2025 — 8
Долгосрочный CAGR: 7.5%
Активных версий: 1
Ценовой диапазон: 1 818–1 818 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| АО "ФАРМАСИНТЕЗ-НОРД" | Юридические лица | 4 | 7 | 1,75 |
| ООО «Анима Инфинита Флекс Новгород» | Юридические лица | 2 | 2 | 1,00 |
| юридическое лицо | Юридические лица | 2 | 2 | 1,00 |
| АО "НПО "МИКРОГЕН" | Юридические лица | 1 | 3 | 3,00 |
| Общество с ограниченной ответственностью "ГРАЙНЕР ПЭКЭДЖИН" | Юридические лица | 1 | 2 | 2,00 |
| Общество с ограниченной ответственностью "ПРЕССМАН СОФТ ПЭКЕДЖИНГ НОВГОРОД" | Юридические лица | 1 | 2 | 2,00 |
| Юр. Лицо | Юридические лица | 1 | 1 | 1,00 |
| АО «НПО «Микроген» | Юридические лица | 1 | 1 | 1,00 |
| ОАО «Брестский мясокомбинат» | Юридические лица | 1 | 1 | 1,00 |
| ООО «ГРАЙНЕР ПЭКЭДЖИН» | Юридические лица | 1 | 1 | 1,00 |
| ГОСУДАРСТВЕННОЕ ПРЕДПРИЯТИЕ "КУРСКАЯ АТОМНАЯ ЭЛЕКТРОСТАНЦИЯ" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| c854ae07-08ba-0265-d10c-8682e9205002 | 83237-21 | 2026-05-04 | — | актуальная |
| 3c3b5470-cbd2-d1bf-c550-4c50ef0f53e9 | 83237-21 | 2021-10-13 | 2026-05-04 | архивная |
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

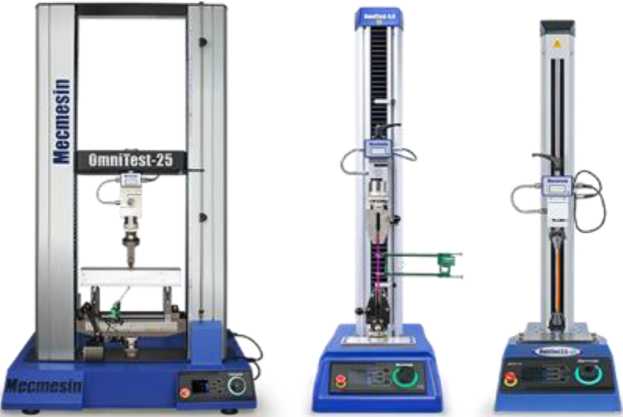

Внешний вид.
Машины испытательные универсальные
Рисунок № 1

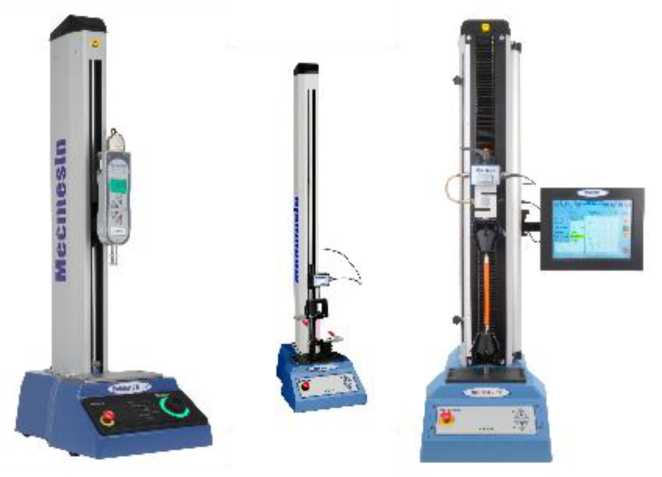

Внешний вид.
Машины испытательные универсальные
Рисунок № 2

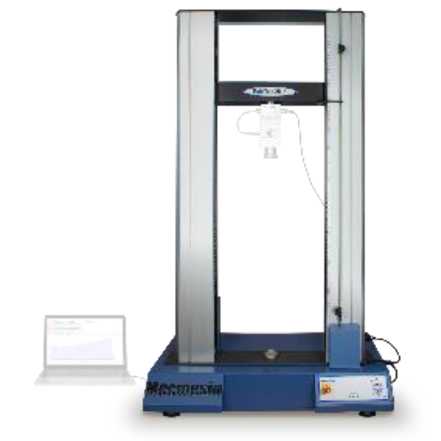

Внешний вид.
Машины испытательные универсальные
Рисунок № 3

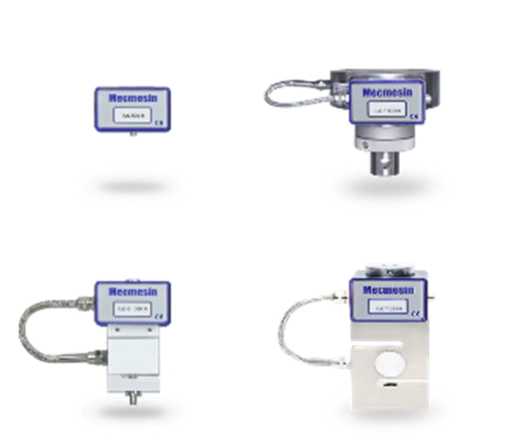

Внешний вид.
Машины испытательные универсальные
Рисунок № 4
Внешний вид.
Машины испытательные универсальные
Рисунок № 5
Общие сведения
Дата публикации - 04.05.2026
Срок свидетельства - 27.09.2026
Номер записи - c854ae07-08ba-0265-d10c-8682e9205002
ID в реестре СИ - 1393377
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Multitest-2,5 i, мод. 2.5-xt, 2,5dV, Multitest 5-xt, MultiTest-2,5 i c датчиком силы ILC 100 N, MultiTest-2,5 i c датчиком силы ILC-S 500 N, MultiTest-2,5 i c датчиком силы ILC 100 N, MultiTest-2,5 i c датчиком силы ILC 500N, MultiTest-2,5-xt c датчиком силы ILC 500N, MultiTest-2,5d, MultiTest-2,5dV c датчиком силы AFG 1000 N, MultiTest-2,5dV c датчиком силы AFG 2500 N, MultiTest-2,5dV c датчиком силы AFG 50 N, MultiTest-2,5dV c датчиком силы ELS 50 N, MultiTest-2,5dV с датчиком силы AFG 2500 N
Производитель
Изготовитель - Mecmesin Ltd.
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет вывести информацию о всех поверках, выполненных с применением аттестованных эталонов единиц величин.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, названию, владельцу или номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Статистика
Кол-во поверок - 27
Выдано извещений - 0
Кол-во периодических поверок - 18
Кол-во средств измерений - 14
Кол-во владельцев - 13
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2116 от 2021.09.27 Об утверждении типов средств измерений
№827 от 2026.04.30 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (13)
Наличие аналогов СИ: Машины испытательные универсальные (Test)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
83237-21 Машины испытательные универсальные (Test) Mecmesin Ltd. (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
40267-08 Машины для испытания конструкционных материалов ("УТС 110М") Общество с ограниченной ответственностью «Тестсистемы»(ООО «Тестсистемы») (РОССИЯ г. Иваново) |
|
83237-21 Машины испытательные универсальные (Test) Mecmesin Ltd. (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
56294-14 Машины для испытания конструкционных материалов ("УТС 111") Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы") (РОССИЯ г. Иваново) |
|
83237-21 Машины испытательные универсальные (Test) Mecmesin Ltd. (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
58225-14 Машины для испытания материалов на ползучесть и длительную прочность (УТС 1300) Общество с ограниченной ответственностью «Тестсистемы» (ООО «Тестсистемы») (РОССИЯ г. Иваново) |
|
83237-21 Машины испытательные универсальные (Test) Mecmesin Ltd. (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
65119-16 Машины универсальные испытательные (УТС 112) Общество с ограниченной ответственностью «Тестсистемы» (ООО «Тестсистемы») (РОССИЯ г. Иваново) |
|
83237-21 Машины испытательные универсальные (Test) Mecmesin Ltd. (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
82572-21 Машины испытательные универсальные (МИМ) Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ") (РОССИЯ г. Нефтекамск) |
Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.
Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.
Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Машины испытательные универсальные (Test)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 10 | 8 | 2 | 0 | 6 | 5 | 1 | |||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Машины испытательные универсальные (Test)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Мордовский ЦСМ Республика Мордовия |
1818 | 1818 |
Программное обеспечение
Для работы с машинами, в зависимости от модификации, используются различные версии программного обеспечения (далее - ПО), устанавливаемое на микропроцессорный блок консоли управления, процессор сенсорного экрана или подключенный ПК.
ПО служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений. Для машин MultiTest модификаций 0.5-dV, 1-dV и 2.5-dV с датчиками силы серии AFG используется ПО «VectorPro Lite».
Для машин MultiTest модификаций 0.5-dV, 1-dV и 2.5-dV с датчиками силы серии ELS и машин OmniTest используется ПО «VectorPro MT», для машин MultiTest модификаций 0.5-i, 1-i, 2.5-i, 5-i, 10-i, 25-i и 50-i (независимо от типа используемого датчика силы) используется ПО «Emperor Force» и для машин MultiTest модификаций 0.5-xt, 1-xt, 2.5-xt, 5-xt, 10-xt i, 25-xt i и 50-xt (независимо от типа используемого датчика силы) используется ПО «Emperor Force XT».
ПО защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
VectorPro Lite |
VectorPro MT |
Emperor Force |
Emperor Force XT |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.18.408 |
1.18.408 |
6.2.0.0 |
6.2.0.0 |
|
Цифровой идентификатор ПО |
- | |||
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типананосится на корпус машин методом наклеивания и на титульный лист руководства по эксплуатации типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены:
-
- в разделе 4 «Машины испытательные универсальные MultiTest модификации -dV. Руководство по эксплуатации»;
-
- в разделе 3 «Машины испытательные универсальные MultiTest --i и -xt. Руководство по эксплуатации»;
-
- в разделе 7 «Машины испытательные универсальные OmniTest. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным универсальным TestГосударственная поверочная схема для средств измерений силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498
Государственная поверочная схема для средств измерений длины в диапазоне от 140'9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Техническая документация Mecmesin Ltd., Великобритания
Изготовитель
Mecmesin Ltd., ВеликобританияАдрес: Newton House, Spring Copse Business Park, Slinfold, West Sussex, RH13 0SZ, United Kingdom
Тел.: +44 (0) 1403 799979
E-mail: sales@mecmesin.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М») Адрес: 125167, г. Москва, ул. Викторенко д.16, стр.1, пом. 10Тел.: +7 (495) 120-0350, факс: +7 (495) 120 0350 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия машин основан на преобразовании тензометрическим датчиком силы (далее - датчик силы) нагрузки, прикладываемой к испытываемому образцу, в электрический сигнал, изменяющийся пропорционально прикладываемой нагрузке. Измерение перемещения подвижной траверсы осуществляется посредством преобразования сигнала от оптоэлектронного датчика угла поворота, связанного с ходовым винтом.
Конструктивно машины состоят из устойчивого основания с расположенным в нем шаговым электродвигателем и редуктором. На основании непосредственно расположена неподвижная траверса и вертикально закрепленные направляющие одна или две колонны (в зависимости от модификации) с ходовыми винтами и подвижной траверсой. На подвижной траверсе закреплен датчик силы.
Испытываемый образец закрепляется в захватах или устанавливается в приспособлениях подвижной и неподвижной траверс в зависимости от режима нагрузки растяжения или сжатия.
Управление машиной и получение информации в процессе испытаний осуществляется (в зависимости от модификации машины) с помощью встроенной в основание консоли, сенсорного экрана или подключенного через встроенный порт USB или порт RS232 персонального компьютера (далее - ПК) с установленным программным обеспечением.
К машинам данного типа относятся машины MultiTest и OmniTest.
Машины MultiTest модификаций 0.5-dV, 1-dV и 2.5-dV (цифры в обозначении всех модификаций машин означают наибольший предел нагрузки при испытаниях, в кН) имеют встроенную консоль с кнопками управления, цифровым дисплеем и кнопкой экстренной остановки. Машины этих модификаций могут подключаться к ПК. Машины MultiTest модификаций 0.5-i, 1-i, 2.5-i, 5-i, 10-i, 25-i и 50-i комплектуются консолью с кнопками управления подвижной траверсой и кнопкой экстренной остановки. Управление и получение информации осуществляется через подключенный ПК. Машины MultiTest модификаций 0.5-xt, 1-xt, 2.5-xt, 5-xt, 10-xt, 25-xt и 50-xt комплектуются консолью с кнопками управления подвижной траверсы и кнопкой экстренной остановки. Управление и получение информации осуществляется через сенсорный экран.
Машины OmniTest имеют встроенную консоль с кнопками управления, цифровым дисплеем и кнопкой экстренной остановки и имеют возможность подключения к ПК.
Машины комплектуются одним датчиком силы согласно модификации, но по заказу потребителя могут комплектоваться несколькими сменными датчиками силы с различными диапазонами измерений, но не более наибольшего предела измерений силы машины. В зависимости от наибольшего предела измерений нагрузки машины имеют два варианта исполнения - одноколонные и двухколонные. Машины MultiTest с наибольшим пределом измерения силы до 5,0 кН включительно и машины OmniTest до 7,5 кН включительно для имеют одноколонное исполнение. Машины с наибольшим пределом измерения силы 10,0 кН, 25,0 кН и 50,0 кН для выпускаются в двухколонном исполнении. Машины MultiTest в зависимости от модификации и предельной нагрузки комплектуются различными датчиками силы. Машины MultiTest модификаций 0.5-dV, 1-dV и 2.5-dV комплектуются датчиками серии AFG и серии ELS модификаций ELS или ELS-S.
Машины MultiTest модификаций 0.5-i, 1-i, 2.5-i, 5-i, 10-i, 25-i, 50-i, 0.5-xt, 1-xt, 2.5-xt, 5-xt, 10-xt, 25-xt и 50-xt комплектуются датчиками силы серии ILC модификаций ILC, ILC-S, ILC-Р и ILC-T.
Машины испытательные универсальные MultiTest выпускаются в семнадцати модификациях: 0.5-dV, 1-dV, 2.5-dV, 0.5-i, 1-i, 2.5-i, 5-i, 10-i, 25-i, 50-i, 0.5-xt, 1-xt, 2.5-xt, 5-xt, 10-xt, 25-xt, 50-xt, которые отличаются габаритными размерами, пределами измерений силы и вариантами систем управления машинами.
Машины испытательные универсальные OmniTest комплектуются датчиками силы серии ELS модификаций ELS, ELS-S, ELS-Р и ELS-T, выпускаются в пяти модификациях: 5.0, 7.5, 10, 25 и 50, которые отличаются габаритными размерами, пределами измерений силы.
Модификация машины указывается на подвижной траверсе. Заводской номер машины указывается на основании машины.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид машин MultiTest в одноколонном исполнении представлен на рисунке 1.
Общий вид машин MultiTest в двухколонном исполнении представлен на рисунке 2.
Общий вид датчика силы серии AFG представлен на рисунке 3.
Общий вид датчиков силы серий ELS и ILC представлен на рисунке 4. Модификации датчиков силы серий ELS и ILC имеют конструктивно одинаковое исполнение.
Общий вид машин OmniTest представлен на рисунке 5.
Рисунок 1 - Общий вид машин MultiTest в одноколонном исполнении
Рисунок 2 - Общий вид машин MultiTest в двухколонном исполнении
Рисунок 3 - Общий вид датчика силы серии AFG
Рисунок 4 - Общий вид датчиков силы серий ELS и ILC
Рисунок 5 - Общий вид машин OmniTest
Машины MultiTest и OmniTest по заказу потребителя могут опционально комплектоваться заводскими защитными кожухами, экранами, температурными камерами или печками.
Пломбирование машин от несанкционированного доступа не предусмотрено.
Таблица 9 -
|
Наименование |
Обозначение |
Количество |
|
Машина испытательная универсальная в комплекте (модификация в соответствии с заказом потребителя) |
- |
1 шт. |
|
Дополнительный датчик силы в соответствии с модификацией |
- |
По заказу |
|
CD-диск или USB накопитель с ПО |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП АПМ 07-20 |
1 экз. |
Таблица 2 - Метрологические характеристики машин MultiTest
|
Наименование характеристики |
Значение | ||||||
|
Модификация датчика силы |
Диапазон измерений силы, Н, для машин модификаций | ||||||
|
0.5-dV 0.5-i 0.5-xt |
1-dV 1-i 1-xt |
2.5-dV
|
5-i 5-xt |
10-i 10-xt |
25-i 25-xt |
50-i 50-xt | |
|
AFG 2,5N* |
от 0,05 до 2,5 |
от 0,05 до 2,5 |
от 0,05 до 2,5 |
- |
- |
- |
- |
|
AFG 2,5N* |
от 0,05 до 2,5 |
от 0,05 до 2,5 |
от 0,05 до 2,5 |
- |
- |
- |
- |
|
AFG 5N* |
от 0,1 до 5,0 |
от 0,1 до 5,0 |
от 0,1 до 5,0 |
- |
- |
- |
- |
|
AFG 10N* |
от 0,2 до 10,0 |
от 0,2 до 10,0 |
от 0,2 до 10,0 |
- |
- |
- |
- |
|
AFG 25N* |
от 0,5 до 25,0 |
от 0,5 до 25,0 |
от 0,5 до 25,0 |
- |
- |
- |
- |
|
AFG 50N* |
от 1,0 до 50,0 |
от 1,0 до 50,0 |
от 1,0 до 50,0 |
- |
- |
- |
- |
|
AFG 100N* |
от 2,0 до 100,0 |
от 2,0 до 100,0 |
от 2,0 до 100,0 |
- |
- |
- |
- |
|
AFG 250N* |
от 5,0 до 250,0 |
от 5,0 до 250,0 |
от 5,0 до 250,0 |
- |
- |
- |
- |
|
AFG 500N* |
от 10,0 до 500,0 |
от 10,0 до 500,0 |
от 10,0 до 500,0 |
- |
- |
- |
- |
|
AFG 1000N* |
- |
от 20,0 до 1000,0 |
от 20,0 до 1000,0 |
- |
- |
- |
- |
|
AFG 2500N* |
- |
- |
от 50,0 до 2500,0 |
- |
- |
- |
- |
|
ILC 2N** |
от 0,04 до 2,0 |
от 0,04 до 2,0 |
от 0,04 до 2,0 |
от 0,04 до 2,0 |
от 0,04 до 2,0 |
от 0,04 до 2,0 |
от 0,04 до 2,0 |
|
ILC 5N** |
от 0,1 до 5,0 |
от 0,1 до 5,0 |
от 0,1 до 5,0 |
от 0,1 до 5,0 |
от 0,1 до 5,0 |
от 0,1 до 5,0 |
от 0,1 до 5,0 |
|
ILC 10N** |
от 0,2 до 10,0 |
от 0,2 до 10,0 |
от 0,2 до 10,0 |
от 0,2 до 10,0 |
от 0,2 до 10,0 |
от 0,2 до 10,0 |
от 0,2 до 10,0 |
|
ILC 25N** |
от 0,5 до 25,0 |
от 0,5 до 25,0 |
от 0,5 до 25,0 |
от 0,5 до 25,0 |
от 0,5 до 25,0 |
от 0,5 до 25,0 |
от 0,5 до 25,0 |
|
ILC 50N** |
от 1,0 до 50,0 |
от 1,0 до 50,0 |
от 1,0 до 50,0 |
от 1,0 до 50,0 |
от 1,0 до 50,0 |
от 1,0 до 50,0 |
от 1,0 до 50,0 |
|
Наименование характеристики |
Значение | ||||||
|
Модификация датчика силы |
Диапазон измерений силы, Н, для машин модификаций | ||||||
|
0.5-dV 0.5-i 0.5-xt |
1-dV 1-i 1-xt |
2.5-dV
|
5-i 5-xt |
10-i 10-xt |
25-i 25-xt |
50-i 50-xt | |
|
ILC 100N** |
от 2,0 до 100,0 |
от 2,0 до 100,0 |
от 2,0 до 100,0 |
от 2,0 до 100,0 |
от 2,0 до 100,0 |
от 2,0 до 100,0 |
от 2,0 до 100,0 |
|
ILC 250N** |
от 5,0 до 250,0 |
от 5,0 до 250,0 |
от 5,0 до 250,0 |
от 5,0 до 250,0 |
от 5,0 до 250,0 |
от 5,0 до 250,0 |
от 5,0 до 250,0 |
|
ILC 500N** |
от 10,0 до 500,0 |
от 10,0 до 500,0 |
от 10,0 до 500,0 |
от 10,0 до 500,0 |
от 10,0 до 500,0 |
от 10,0 до 500,0 |
от 10,0 до 500,0 |
|
ILC-S 100N** |
от 2,0 до 100,0 |
от 2,0 до 100,0 |
от 2,0 до 100,0 |
от 2,0 до 100,0 |
от 2,0 до 100,0 |
от 2,0 до 100,0 |
от 2,0 до 100,0 |
|
ILC-S 200N** |
от 4,0 до 200,0 |
от 4,0 до 200,0 |
от 4,0 до 200,0 |
от 4,0 до 200,0 |
от 4,0 до 200,0 |
от 4,0 до 200,0 |
от 4,0 до 200,0 |
|
ILC-S 500N** |
от 10,0 до 500,0 |
от 10,0 до 500,0 |
от 10,0 до 500,0 |
от 10,0 до 500,0 |
от 10,0 до 500,0 |
от 10,0 до 500,0 |
от 10,0 до 500,0 |
|
ILC-S 1000N** |
- |
от 20,0 до 1000,0 |
от 20,0 до 1000,0 |
от 20,0 до 1000,0 |
от 20,0 до 1000,0 |
от 20,0 до 1000,0 |
от 20 ,0до 1000,0 |
|
ILC-S 2500N** |
- |
- |
от 50,0 до 2500,0 |
от 50,0 до 2500,0 |
от 50,0 до 2500,0 |
от 50,0 до 2500,0 |
от 50,0 до 2500,0 |
|
ILC-S 500N** |
от 10,0 до 500,0 |
от 10,0 до 500,0 |
от 10,0 до 500,0 |
от 10,0 до 500,0 |
от 10,0 до 500 |
от 10,0 до 500,0 |
от 10,0 до 500,0 |
|
ILC-S 1000N** |
- |
от 20,0 до 1000,0 |
от 20,0 до 1000,0 |
от 20,0 до 1000,0 |
от 20,0 до 1000,0 |
от 20,0 до 1000,0 |
от 20,0 до 1000,0 |
|
ILC-T 25kN** |
- |
- |
- |
- |
- |
от 500,0 до 25000,0 |
от 500,0 до 25000,0 |
|
ILC-P 20kN** |
- |
- |
- |
- |
- |
от 400,0 до 20000,0 |
от 400,0 до 20000,0 |
|
ILC-P 50kN** |
- |
- |
- |
- |
- |
- |
от 1000,0 до 50000,0 |
|
ELS 2N* |
от 0,04 до 2,0 |
от 0,04 до 2,0 |
от 0,04 до 2,0 |
- |
- |
- |
- |
|
Наименование характеристики |
Значение | ||||||
|
Модификация датчика силы |
Диапазон измерений силы, Н, для машин модификаций | ||||||
|
0.5-dV 0.5-i 0.5-xt |
1-dV 1-i 1-xt |
2.5-dV
|
5-i 5-xt |
10-i 10-xt |
25-i 25-xt |
50-i 50-xt | |
|
от 0,1 до 5,0 |
от 0,1 до 5,0 |
от 0,1 до 5,0 |
- |
- |
- |
- | |
|
ELS 10N1 |
от 0,2 до 10,0 |
от 0,2 до 10,0 |
от 0,2 до 10,0 |
- |
- |
- |
- |
|
ELS 25N1 |
от 0,5 до 25,0 |
от 0,5 до 25,0 |
от 0,5 до 25,0 |
- |
- |
- |
- |
|
ELS 50N1 |
от 1,0 до 50,0 |
от 1,0 до 50,0 |
от 1,0 до 50,0 |
- |
- |
- |
- |
|
ELS 100N1 |
от 2,0 до 100,0 |
от 2,0 до 100,0 |
от 2,0 до 100,0 |
- |
- |
- |
- |
|
ELS 250N1 |
от 5,0 до 250,0 |
от 5,0 до 250,0 |
от 5,0 до 250,0 |
- |
- |
- |
- |
|
ELS 500N1 |
от 10,0 до 500,0 |
от 10,0 до 500,0 |
от 10,0 до 500,0 |
- |
- |
- |
- |
|
ELS-S 100N1 |
от 2,0 до 100,0 |
от 2,0 до 100,0 |
от 2,0 до 100,0 |
- |
- |
- |
- |
|
ELS-S 200N1 |
от 4,0 до 200,0 |
от 4,0 до 200,0 |
от 4,0 до 200,0 |
- |
- |
- |
- |
|
ELS-S 500N1 |
от 10,0 до 500,0 |
от 10,0 до 500,0 |
от 10,0 до 500,0 |
- |
- |
- |
- |
|
Наименование характеристики |
Значение | ||||||
|
Модификация |
0.5-dV 0.5-i 0.5-xt |
1-dV 1-i 1-xt |
2.5-dV
|
5-i 5-xt |
10-i 10-xt |
25-i 25-xt |
50-i 50-xt |
|
Пределы допускаемой относительной погрешности измерений силы в диапазоне от 2 до 20 % включ. от наибольшего предела измерений датчика силы, % |
±0,1 |
±0,2 | |||||
|
Пределы допускаемой относительной погрешности измерений силы в диапазоне св. 20 до 100 % включ. от наибольшего предела измерений датчика силы, % |
±0,5 | ||||||
|
Диапазон измерений перемещений подвижной траверсы (без захватов), мм |
от 0,5 до 1200 |
от 0,5 до 1000 |
от 0,5 до 500 |
от 0,5 до 590 |
от 0,5 до 950 |
от 0,5 до 950 |
от 0,5 до 1100 |
|
Пределы допускаемой абсолютной погрешности измерений перемещений подвижной траверсы (без нагрузки) в диапазоне от 0,5 мм до 2 % включ. от наибольшего предела измерений перемещений подвижной траверсы, мм |
±0,5 | ||||||
|
Пределы допускаемой относительной погрешности измерений перемещений подвижной траверсы (без нагрузки) в диапазоне св. 2 до 100 % включ. от наибольшего предела измерений перемещения подвижной траверсы, % |
±0,5 | ||||||
|
Наименование характеристики |
Значение | ||||
|
Модификация датчика силы |
Диапазон измерений силы, Н, для машин модификаций | ||||
|
5.0 |
7.5 |
10 |
25 |
50 | |
|
ELS 2N |
от 0,04 до 2,0 |
от 0,04 до 2,0 |
от 0,04 до 2,0 |
от 0,04 до 2,0 |
от 0,04 до 2,0 |
|
ELS 5N |
от 0,1 до 5,0 |
от 0,1 до 5,0 |
от 0,1 до 5,0 |
от 0,1 до 5,0 |
от 0,1 до 5,0 |
|
ELS 10N |
от 0,2 до 10,0 |
от 0,2 до 10,0 |
от 0,2 до 10,0 |
от 0,2 до 10,0 |
от 0,2 до 10,0 |
|
ELS 25N |
от 0,5 до 25,0 |
от 0,5 до 25,0 |
от 0,5 до 25,0 |
от 0,5 до 25,0 |
от 0,5 до 25,0 |
|
ELS 50N |
от 1,0 до 50,0 |
от 1,0 до 50,0 |
от 1,0 до 50,0 |
от 1,0 до 50,0 |
от 1,0 до 50,0 |
|
ELS 100N |
от 2,0 до 100,0 |
от 2,0 до 100,0 |
от 2,0 до 100,0 |
от 2,0 до 100,0 |
от 2,0 до 100,0 |
|
ELS 250N |
от 5,0 до 250,0 |
от 5,0 до 250,0 |
от 5,0 до 250,0 |
от 5,0 до 250,0 |
от 5,0 до 250,0 |
|
ELS 500N |
от 10,0 до 500,0 |
от 10,0 до 500,0 |
от 10,0 до 500,0 |
от 10,0 до 500,0 |
от 10,0 до 500,0 |
|
ELS-S 100N |
от 2,0 до 100,0 |
от 2,0 до 100,0 |
от 2,0 до 100,0 |
от 2,0 до 100,0 |
от 2,0 до 100,0 |
|
ELS-S 200N |
от 4,0 до 200,0 |
от 4,0 до 200,0 |
от 4,0 до 200,0 |
от 4,0 до 200,0 |
от 4,0 до 200,0 |
|
ELS-S 500N |
от 10,0 до 500,0 |
от 10,0 до 500,0 |
от 10,0 до 500,0 |
от 10,0 до 500,0 |
от 10,0 до 500,0 |
|
ELS-S 1000N |
от 20,0 до 1000,0 |
от 20,0 до 1000,0 |
от 20,0 до 1000,0 |
от 20,0 до 1000,0 |
от 20,0 до 1000,0 |
|
ELS-S 2500N |
от 50,0 до 2500,0 |
от 50,0 до 2500,0 |
от 50,0 до 2500,0 |
от 50,0 до 2500,0 |
от 50,0 до 2500,0 |
|
ELS-S 5000N |
от 100,0 до 5000,0 |
от 100,0 до 5000,0 |
от 100,0 до 5000,0 |
от 100,0 до 5000,0 |
от 100,0 до 5000,0 |
|
ELS-T 10kN |
- |
- |
от 200,0 до 10000,0 |
от 200,0 до 10000,0 |
от 200,0 до 10000,0 |
|
ELS-T 25kN |
- |
- |
- |
от 500,0 до 25000,0 |
от 500,0 до 25000,0 |
|
ELS-P 20kN |
- |
- |
- |
от 400,0 до 20000,0 |
от 400,0 до 20000,0 |
|
ELS-P 50kN |
- |
- |
- |
- |
от 1000,0 до 50000,0 |
|
Наименование характеристики |
Значение | ||||
|
Модификация |
5.0 |
7.5 |
10 |
25 |
50 |
|
Пределы допускаемой относительной погрешности измерений силы в диапазоне от 2 до 100 % включ. от наибольшего предела измерений датчика силы, % |
±0,5 | ||||
|
Диапазон измерений перемещений подвижной траверсы (без захватов), мм |
от 0,5 до 650 |
от 0,5 до 650 |
от 0,5 до 950 |
от 0,5 до 950 |
от 0,5 до 1100 |
|
Пределы допускаемой абсолютной погрешности измерений перемещений подвижной траверсы (без нагрузки) в диапазоне от 0,5 мм до 2 % включ. от наибольшего предела измерений перемещения подвижной траверсы, мм |
±0,5 | ||||
|
Пределы допускаемой относительной погрешности измерений перемещений подвижной траверсы (без нагрузки) в диапазоне св. 2 до 100 % включ. от наибольшего предела измерений перемещения подвижной траверсы, % |
±0,5 | ||||
Таблица 6 - Основные технические характеристики машин MultiTest
|
Наименование характеристики |
Значение | ||||||
|
Модификация |
0.5-dV 0.5-i 0.5-xt |
1-dV 1-i 1-xt |
2.5-dV
|
5-i 5-xt |
10-i 10-xt |
25-i 25-xt |
50-i 50-xt |
|
Исполнение |
Одноколонное |
Двухколонное | |||||
|
Ширина рабочего пространства, мм, не менее |
- |
400 |
420 | ||||
|
Диапазон задания скорости перемещения подвижной траверсы (без нагрузки), мм/мин |
от 1 до 1000 |
от 1 до 500 |
от 1 до 1000 |
от 1 до 400 | |||
|
Габаритные размеры (В*Г*Ш), мм, не более |
414*290* 1710 |
414*290*1510 |
414*290*941 |
414*290*1082 |
414*290*1500 |
414*290*1500 |
414*290*1931 |
|
Масса, кг, не более |
43 |
41 |
27 |
43 |
115 |
145 |
230 |
|
Наименование характеристики |
Значение | ||||
|
Модификация |
5.0 |
7.5 |
10 |
25 |
50 |
|
Исполнение |
Одноколонное |
Двухколонное | |||
|
Ширина рабочего пространства, мм не менее |
- |
400 |
420 | ||
|
Диапазон задания скорости перемещения подвижной траверсы (без нагрузки), мм/мин |
от 0,01до 1200 |
от 0,01 до 1100 |
от 1 до 400 | ||
|
Габаритные размеры (ВхГ*Ш), мм, не более |
570x330x1089 |
542x826x1140 |
572x864x1330 | ||
|
Масса, кг, не более |
70 |
140 |
285 | ||
Таблица 8 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: |
230+23-35 |
|
- напряжение переменного тока, В | |
|
- частота переменного тока, Гц |
50±1 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
От +15 до +25 |
