Номер по Госреестру СИ: 83543-21
83543-21 Твердомеры Виккерса
(FALCON)
Назначение средства измерений:
Твердомеры Виккерса FALCON (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса и Бринелля в соответствии с ГОСТ Р ИСО 6507-1-2007, ГОСТ 9012-59.
Аналитический паспорт типа средства измерений
83543-21 — Твердомеры Виккерса
FALCON
Фирма "INNOVATEST Europe BV"
НИДЕРЛАНДЫ
МПИ: 1 год
Действует
0
организаций0
владельцев3
версий0
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
0
Организаций-поверителей
эффективное число: 0
0
Владельцев СИ
эффективное число: 0
0
Экземпляров СИ
по агрегатам владельцев / организаций
0%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
0%
Поверки юрлиц
доля в общем объёме
нет данных
Средневзвешенная цена
медиана: —
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
0
Концентрация поверителей
HHI; доля топ-5: 0%
0
Концентрация владельцев
HHI; доля топ-5: 0%
0
Модификаций
на графике — наиболее массовые
83%
Полнота данных
карточка, рынок, документы и связи
14
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- В агрегированной статистике пока отсутствуют поверки по этому типу СИ.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 83%.
Документы и быстрые переходы
Пик активности: нет данных
Долгосрочный CAGR: нет данных
Активных версий: 1
Ценовой диапазон: нет данных
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| fa56e61c-f849-74b2-d410-2d02b500d5bf | 83543-21 | 2021-11-18 | — | актуальная |
| d08cc6ed-541e-2147-a0c0-991cb82e6dd4 | 83543-21 | 2021-11-16 | 2021-11-18 | архивная |
| 1c554fae-e138-7b8e-4310-c1710212934c | 83543-21 | 2021-11-03 | 2021-11-16 | архивная |
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Твердомеры Виккерса
Рисунок № 1
Внешний вид.
Твердомеры Виккерса

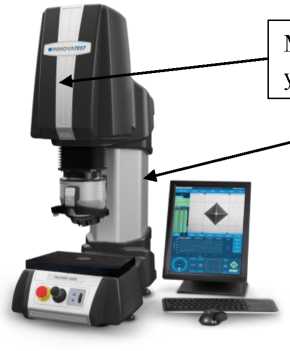

Рисунок № 2
Внешний вид.
Твердомеры Виккерса

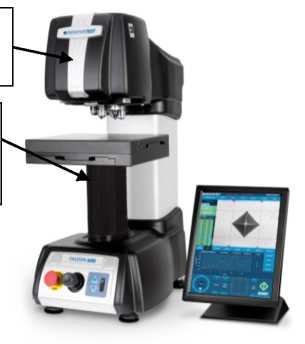

Рисунок № 3
Общие сведения
Дата публикации - 18.11.2021
Срок свидетельства - 26.10.2026
Номер записи - 184813
ID в реестре СИ - 1393950
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "INNOVATEST Europe BV"
Страна - НИДЕРЛАНДЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.
Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.
Для каждой организации в отчете представлены:
- Место в рейтинге по числу поверок ИС и их элементов;
- Общее количество поверок за год и доля ИС в этих поверках;
- Доля на рынке по ИС и по извещениям о непригодности;
- Количество извещений о непригодности;
- Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
- Число типов СИ ИС и их элементов, поверяемых организацией.
Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.
Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.
Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Твердомеры Виккерса (FALCON)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
83543-21 Твердомеры Виккерса (FALCON) Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
85740-22 Твердомеры (ИТВ) Общество с ограниченной ответственностью "Метротест" (ООО "Метротест") (РОССИЯ Республика Башкортостан, г. Нефтекамск) |
|
83543-21 Твердомеры Виккерса (FALCON) Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
60667-15 Твердомеры (ИТВ) ООО "Метротест" (РОССИЯ г.Нефтекамск) |
Все средства измерений Фирма "INNOVATEST Europe BV"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
57704-14 25.06.2019 |
Твердомеры универсальные , NEMESIS 9001, NEMESIS 9001XL, NEMESIS 9003, NEMESIS 9503, NEMESIS 9803 Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
58206-14 20.08.2019 |
Микротвердомеры, 423D, 423A Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
58404-14 09.09.2019 |
Твердомеры Роквелла, NEMESIS 9000RS Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
58405-14 09.09.2019 |
Твердомеры Роквелла, VERZUS 700RS, VERZUS 710RS, VERZUS 710RSB Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
58407-14 09.09.2019 |
Твердомеры Виккерса, NEXUS 4303, NEXUS 4303-IMP, NEXUS 4504, NEXUS 4504-IMP Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
58488-14 25.09.2019 |
Твердомеры Бринелля , NEXUS 3200 BIOS, NEXUS 3200XLM BIOS, NEXUS 3001XLM-IMP Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
58846-14 24.10.2019 |
Твердомеры универсальные , VERZUS 700AS, VERZUS 750CCD Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
58847-14 24.10.2019 |
Твердомеры Роквелла, NEXUS 610RS, NEXUS 610RSB Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
64866-16 31.08.2021 |
Твердомеры Виккерса, FALCON 503, FALCON 508, FALCON 511 Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
79694-20 18.11.2025 |
Твердомеры универсальные , NEMESIS 5101, NEMESIS 5102, NEMESIS 5103, NEMESIS 9101, NEMESIS 9102, NEMESIS 9103, NEMESIS 9104, NEXUS 8101, NEXUS 8102, NEXUS 8103, NEXUS 8104, NEXUS 8101 XLM, NEXUS 8102 XLM, NEXUS 8103 XLM, NEXUS 8104 XLM, NEMESIS 9601, NEMESIS 9602, NEMESIS 9603, NEMESIS 9604, NEMESIS 9803 Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
80761-20 31.12.2025 |
Твердомеры Бринелля , NEXUS 3100, NEXUS 3100XL, NEXUS 3100XLM, NEXUS 3001XLM-IMP, NEXUS 3200, NEXUS 3300, NEXUS 3300M, NEXUS 3300FA, NEXUS 3400, NEXUS 3400M, NEXUS 3400FA, NEMESIS 9103B LAB Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
83543-21 26.10.2026 |
Твердомеры Виккерса, FALCON Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
85481-22 04.05.2027 |
Твердомеры Роквелла, Обозначение отсутствует Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
86675-22 05.09.2027 |
Твердомеры универсальные , Обозначение отсутствует Фирма "INNOVATEST Europe BV" (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки и сбора информации об аккредитованных поверителях средств измерений.
В результате работы отчета выводится информация обо всех аккредитованных ФСА на поверку орзанизациях.
Доступны следующие поля:
- Наименование организации
- Статус (входит ли в структуру Росстандарта или нет)
- ОКВЭД (БД www.rusprofile.ru)
- Всего поверок
- Контрагентов (крупных от 50 поверок)
- ИНН
- ОГРН
- КПП
- Адрес (юридический)
- Руководитель (должность, ФИО)
- Кол-во персонала (если есть)
- Контакты (email, phone, site)
Кто поверяет Твердомеры Виккерса (FALCON)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Твердомеры Виккерса (FALCON)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) твердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
FALCON 403, FALCON 408; FALCON 455; FALCON 459 |
FALCON 503, FALCON 509, FALCON 511, FALCON 603, FALCON 609, FALCON 611, FALCON 600 LAB, FALCON 5001 | |
|
Идентификационное наименование ПО |
I-TOUCH |
IMPRESSIONS |
|
Номер версии (идентификационный номер) ПО |
не ниже v 1.00 |
не ниже v 2.00 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | ||
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типананосится на фирменный шильдик, закрепленный на корпусе твердомера, и на титульный лист руководства по эксплуатации типографским или иным способом.
Лист № 8 Всего листов 9
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документах:
-
- FALCON 400/450 - 01 РЭ «Твердомеры Виккерса FALCON 403, FALCON 408; FALCON 455; FALCON 459. Руководство по эксплуатации», глава 5;
-
- FALCON 500 - 01 РЭ «Твердомеры Виккерса FALCON 503, FALCON 509, FALCON 511. Руководство по эксплуатации», глава 5;
-
- FALCON 600 - 01 РЭ «Твердомеры Виккерса FALCON 603, FALCON 609, FALCON 611, FALCON 600 LAB. Руководство по эксплуатации», глава 5;
-
- FALCON 5000 - 01 РЭ «Твердомеры Виккерса FALCON 5001. Руководство по эксплуатации», глава 5.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам Виккерса FALCONГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения
ГОСТ 8.063-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса
ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю
ГОСТ 8.062-85 Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля
Техническая документация фирмы-изготовителя
Изготовитель
Фирма «INNOVATEST Europe BV», НидерландыАдрес: Borgharenweg 140, 6222 AA MAASTRICHT, The Netherlands
Тел.: + 31 43 3520060
Факс: .+ 31 43 3631168
E-mail: info@innovatest-europe.com
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-46
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru
Принцип действия твердомеров основан:
- для шкал Виккерса: на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка;
- для шкал Бринелля: на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Конструктивно твердомеры состоят из устройства приложения нагрузки, измерительного устройства и сенсорной панели управления.
Твердомеры выпускаются в следующих модификациях: FALCON 403, FALCON 408; FALCON 455; FALCON 459, FALCON 503, FALCON 509, FALCON 511, FALCON 603, FALCON 609, FALCON 611, FALCON 600 LAB, FALCON 5001. Модификации раздличаются конструкцией, диапазоном прикладываемых нагрузок, габаритными размерами и массой, а также степенью автоматизации процесса измерений.
В твердомерах FALCON 403, FALCON 408, FALCON 455, FALCON 459 позиционирование осуществляется вручную, значение твердости отображается на сенсорной панели управления.
Твердомеры FALCON 503, FALCON 509, FALCON 511, FALCON 603, FALCON 609, FALCON 611, FALCON 600 LAB, FALCON 5001 позволяют выполнять измерения в полуавтоматическом или автоматическом режиме, что обеспечивается автофокусировкой на поверхность измеряемого образца, программой обнаружения и измерения линейных параметров отпечатка и вычислением соответствующей твёрдости. Кроме того, твердомеры могут быть оснащены моторизованным столом для перемещения в плоскостях XY и дополнительной обзорной камерой. Твердомеры FALCON 611 отличаются от твердомеров FALCON 600 LAB конструкцией устройства приложения нагрузки. Твердомеры FALCON 5001 также могут оснащаться лазерным указателем места нанесения отпечатка.

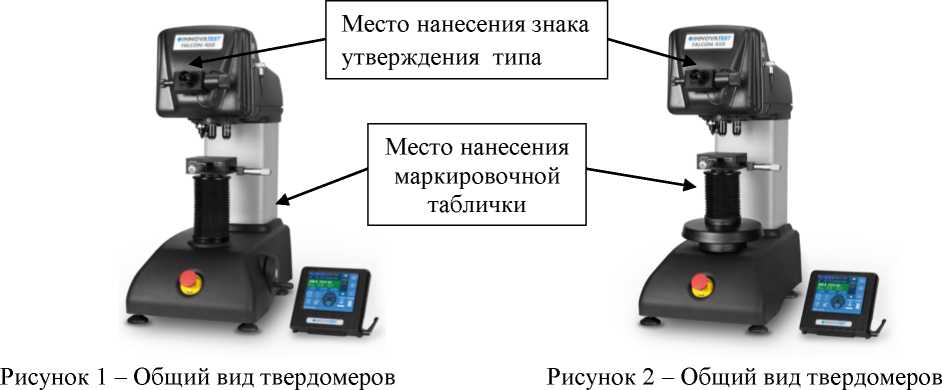

Общий вид твердомеров с указанием мест нанесения знака утверждения типа приведён на рисунках 1-5.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на твердомер не предусмотрено.
Виккерса FALCON 403, FALCON 408 Виккерса FALCON 455, FALCON 459
Место нанесения знака утверждения типа
Место нанесения маркировочной таблички
Рисунок 4 - Общий вид твердомеров
Виккерса FALCON 603, FALCON 609,
FALCON 611, FALCON 600 LAB 600
Рисунок 3 - Общий вид твердомеров
Виккерса FALCON 503, FALCON 509,
FALCON 511
Место нанесения знака утверждения типа
Место нанесения маркировочной таблички
Рисунок 5 - Общий вид твердомеров
Виккерса FALCON 5001
Таблица 9 - Комплектность твердомеров
|
Наименование |
Обозначение |
Количество |
|
Твердомер Виккерса |
FALCON 403 или FALCON 408; или FALCON 455; или FALCON 459, или FALCON 503, или FALCON 509, или FALCON 511, или FALCON 603, или FALCON 609, или FALCON 611, или FALCON 600 LAB, или FALCON 5001* |
1 шт. |
|
Принадлежности |
- |
1 шт. |
|
Руководство по эксплуатации |
FALCON 400/450 - 01 РЭ; FALCON 500 - 01 РЭ; FALCON 600 - 01 РЭ; FALCON 5000 - 01 РЭ* |
1 экз. |
|
Руководство пользователя |
I-TOUCH или IMPRESSIONS* |
1 экз |
|
* В соответствии с заказом | ||
Таблица 2 - Испытательные нагрузки по шкалам Виккерса
|
Модели твердомеров |
Испытательные нагрузки, Н |
|
FALCON 408 |
0,0196; 0,049; 0,098; 0,245; 0,490; 0,981; 1,961; 2,942; 4,903; 9,807; 19,61; 49,03; 98,07; 196,1; 294,2 |
|
FALCON 455 |
0,098; 0,245; 0,490; 0,981; 1,961; 2,942; 4,903; 9,807; 19,61; 49,03; 98,07; 196,1; 294,2 |
|
FALCON 459 |
0,098; 0,245; 0,490; 0,981; 1,961; 2,942; 4,903; 9,807; 19,61; 49,03; 98,07; 196,1; 294,2; 490,3 |
|
FALCON 403,FALCON 503, |
0,098; 0,245; 0,490; 0,981; 1,961; 2,942; 4,903; 9,807; 19,61; |
|
FALCON 603 |
49,03; 98,07 |
|
FALCON 509, FALCON 609 |
1,961; 2,942; 4,903; 9,807; 19,61; 49,03; 98,07; 196,1; 294,2: 490,3 |
|
FALCON 511, FALCON 611, FALCON 600 LAB |
0,00981; 0,0196; 0,049; 0,098; 0,245; 0,490; 0,981; 1,961; 2,942; 4,903; 9,807; 19,61; 49,03; 98,07; 196,1; 294,2; 490,3 |
|
FALCON 5001 |
0,098; 0,245; 0,490; 0,981; 1,961; 2,942; 4,903; 9,807; 19,61; 49,03; 98,07; 196,1; 294,2; 490,3; 980,7 |
Таблица 3 - Диапазоны измерений твердости по шкалам Виккерса
|
Шкалы Виккерса |
Диапазоны измерений твердости, HV |
|
HV 0,001; HV 0,002; HV 0,005 |
от 30 до 40 * от 30 до 200 ** |
|
HV 0,01; HV 0,025 |
от 50 до 350 |
|
HV 0,05 |
от 50 до 500 |
|
HV 0,1 |
от 50 до 850 |
|
HV 0,2; HV 0,3 |
от 50 до 1000 |
|
HV 0,5; HV 1; HV 2; HV 5; HV 10; HV 20; HV 30; HV 50; HV 100 |
от 50 до 1500 |
|
* для твердомеров FALCON 408 ** для твердомеров FALCON 511, FALCON 611, FALCON 600 LAB | |
Пределы допускаемой абсолютной погрешности твердомеров по шкалам Виккерса приведены в таблице 4.
Таблица 4 - Метрологические характеристики твердомеров по шкалам Виккерса
|
Обозначение шкалы твёрдости |
Интервал измерений твёрдости H |
[V | ||||||||
|
от 30 до 50* |
от 50 до 125 включ. |
св. 125 до 175 включ. |
св. 175 до 225 включ. |
св. 225 до 275 включ. |
св. 275 до 325 включ. |
св. 325 до 375 включ. |
св. 375 до 425 включ. |
св. 425 до 475 включ. |
св. 475 до 525 включ. | |
|
Пределы допускаемой абсолютной погрешности твердомера, HV, (±) | ||||||||||
|
HV0,001 |
9 |
16 |
20 |
30 |
- |
- |
- | |||
|
HV0,002 |
9 |
16 |
20 |
30 |
- |
- |
- | |||
|
HV0,005 |
9 |
16 |
30 |
30 |
- |
- |
- | |||
|
HV0,01 |
5 |
10 |
15 |
20 |
20 |
27 |
35 | |||
|
HV0,025 |
4 |
10 |
15 |
20 |
20 |
27 |
35 | |||
|
HV0,05 |
8 |
14 |
20 |
20 |
27 |
35 |
40 |
50 | ||
|
HV0,1 |
6 |
11 |
16 |
20 |
27 |
35 |
40 |
50 |
50 | |
|
HV0,2 |
4 |
8 |
12 |
18 |
24 |
30 |
36 |
43 |
50 | |
|
HV0,3 |
4 |
7 |
10 |
14 |
18 |
23 |
28 |
34 |
40 | |
|
HV0,5 |
3 |
7 |
10 |
13 |
15 |
19 |
24 |
27 |
30 | |
|
HV1 |
3 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
25 | |
|
HV2 |
3 |
5 |
6 |
8 |
9 |
12 |
16 |
18 |
20 | |
|
HV5 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 | |
|
HV10; HV20 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 | |
|
HV30; HV50; HV100 |
3 |
5 |
6 |
6 |
6 |
7 |
8 |
9 |
10 | |
Продолжение таблицы 4
|
Обозначение шкалы твёрдости |
Интервал измерений твёрдости H |
V | ||||||||
|
св. 525 до 575 включ. |
св. 575 до 625 включ. |
св. 625 до 675 включ. |
св. 675 до 725 включ. |
св. 725 до 775 включ. |
св. 775 до 825 включ. |
св. 825 до 875 включ. |
св. 875 до 925 включ. |
св. 925 до 1075 включ. |
св. 1075 до 1500 включ. | |
|
ределы допускаемой абсолютной погрешности твердоме |
ра, HV, (±) | |||||||||
|
HV0,1 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
- |
- |
- |
|
HV0,2 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
108 |
110 |
- |
|
HV0,3 |
47 |
54 |
62 |
70 |
75 |
80 |
89 |
99 |
110 |
- |
|
HV0,5 |
36 |
42 |
46 |
49 |
56 |
64 |
68 |
72 |
90 |
142 |
|
HV1 |
28 |
30 |
32 |
35 |
42 |
48 |
51 |
54 |
60 |
77 |
|
HV2 |
22 |
24 |
26 |
28 |
30 |
32 |
38 |
45 |
50 |
77 |
|
HV5 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
40 |
52 |
|
HV10; HV20 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
30 |
39 |
|
HV30; HV50; HV100 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
20 |
26 |
П р и м е ч а н и я
-
1 Параметр, отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон
-
2 Метрологические характеристики действительны для 5 измерений
Таблица 5 - Шкалы Бринелля для различных моделей твердомеров
|
Модели твердомеров |
Шкалы Бринелля |
|
FALCON 403; FALCON 503, FALCON 603 |
HB (HBW) 1/10 |
|
FALCON 408; FALCON 455 |
HB (hBW) 1/10; HB (HBW) 1/30 |
|
FALCON 459; FALCON 509, FALCON 511; FALCON 609, FALCON 611, FALCON 600 LAB |
HB (hbw) 1/10; HB (hbw) 1/30; HB(HBW) 2,5/62,5; HB(HBW) 5/62,5 |
|
FALCON 5001 |
HB (HBW) 1/30; HB(HBW) 2,5/62,5; HB(HBW) 2,5/187,5; HB(HBW) 5/250 |
Таблица 6 - Испытательные нагрузки и диапазоны измерений твердости по шкалам Бринелля
|
Шкала Бринелля |
Испытательные нагрузки, Н |
Диапазон измерений твердости, hbw |
|
HB (HBW) 1/10 |
98,07 |
от 32 до 218 |
|
HB 1/30 |
294 |
от 95 до 450 |
|
HBW 1/30 |
от 95 до 650 | |
|
HB(HBW) 2,5/62,5 |
613 |
от 32 до 218 |
|
HB(HBW) 5/62,5 |
613 |
от 8 до 54 |
|
HB 2,5/187,5 |
1839 |
от 95 до 450 |
|
HBW 2,5/187,5 |
от 95 до 650 | |
|
HB(HBW) 5/250 |
2452 |
от 32 до 218 |
Пределы допускаемой абсолютной погрешности твердомеров по шкалам Бринелля приведены в таблице 7.
Таблица 7 - Метрологические характеристики твердомеров по шкалам Бринелля
|
Обозначение шкал измерения твёрдости |
Диапазон измерений твёрдости, HB (HBW) | ||||
|
от 8 до 20 включ. |
от 20 до 54 включ. |
св. 54 до 108 включ. |
св. 108 до 163 включ. |
св. 163 до 218 включ.. | |
|
Пределы |
опускаем твердоме |
ой абсолю ров, HB (H |
тной погреш BW), (±) |
ности | |
|
HB(HBW) 5/62,5 |
0,6 |
1,6 |
- |
- |
- |
|
HB(HBW) 1/10; HB(HBW) 2,5/62,5; Hb(hBw) 5/250; |
1,6 |
3,2 |
4,9 |
6,5 | |
|
HB (HBW) 1/30; HB(HBW) 2,5/187,5 |
- |
- |
3,2 |
4,9 |
6,5 |
Продолжение таблицы 7
|
Обозначение шкал измерения твёрдости |
Диапазон измерений твёрдости, HB (HBW) | |||||
|
св. 218 до 272 включ |
св. 272 до 326 включ. |
св. 326 до 380 включ. |
св. 380 до 450 включ. |
св. 450 до 550 включ. |
св. 550 до 650 включ. | |
|
Пределы допускаемой аб твердомеров, H |
солютной погрешности [B (HBW), (±) | |||||
|
HB 1/30; HB 2,5/187,5 |
8,2 |
9,8 |
11,4 |
13,5 |
- |
- |
|
HBW 1/30; HBW 2,5/187,5 |
8,2 |
9,8 |
11,4 |
13,5 |
16,5 |
19,5 |
|
П р и м е ч а н и е - Метрологические характеристики действительны для 5 измерений | ||||||
Таблица 8 - Основные технические характеристики твердомеров
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации температура окружающего воздуха, °С относительная влажность окружающего воздуха, %, не более |
от +15 до +35 80 |
|
Параметры электропитания напряжение переменного тока частотой 50 Гц, В |
от 207 до 253 |
|
Габаритные размеры, мм, не более | |
|
- FALCON 403, FALCON 408 | |
|
длина |
555 |
|
ширина |
350 |
|
высота |
690 |
|
- FALCON 455; FALCON 459 | |
|
длина |
555 |
|
ширина |
325 |
|
высота |
770 |
|
- FALCON 503, FALCON 509, FALCON 511 | |
|
длина |
525 |
|
ширина |
320 |
|
высота |
775 |
|
- FALCON 603, FALCON 609, FALCON 611, FALCON 600 LAB | |
|
длина |
510 |
|
ширина |
350 |
|
высота |
780 |
|
- FALCON 5001 | |
|
длина |
695 |
|
ширина |
425 |
|
высота |
1100 |
|
Масса, кг, не более | |
|
- FALCON 403, FALCON 408 |
75 |
|
- FALCON 455; FALCON 459, FALCON 503, FALCON 509, | |
|
FALCON 511, FALCON 603, FALCON 609, FALCON 611, | |
|
FALCON 600 LAB |
100 |
|
- FALCON 5001 |
220 |
|
Пределы допускаемого относительного отклонения испытательных нагрузок по шкалам Виккерса, % 0,00981 Н; 0,0196 Н; 0,049 Н 0,098 Н; 0,245 Н; 0,490; 0,981 Н 1,961 Н; 2,942 Н; 4,903 Н; 9,807 Н; 19,61 Н; 49,03 Н; 98,07 Н; 196,1 Н; 294,2 Н; 490,3 Н; 980,7 Н |
±2,0 ±1,5 |
|
Пределы допускаемого относительного отклонения испытательных нагрузок по шкалам Бринелля, % |
±1,0 |
