Номер по Госреестру СИ: 83671-21
83671-21 Танки стальные прямоугольные нефтеналивной баржи НС-1002
(Обозначение отсутствует)
Назначение средства измерений:
Танки стальные прямоугольные нефтеналивной баржи НС-1002 (далее по тексту -танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки.

Внешний вид.
Танки стальные прямоугольные нефтеналивной баржи НС-1002
Рисунок № 1

Внешний вид.
Танки стальные прямоугольные нефтеналивной баржи НС-1002
Рисунок № 2
Знак утверждения типа
Знак утверждения типа наносится на паспорт типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Устройство и принцип работы» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к танкам стальным прямоугольным нефтеналивной баржи НС-1002Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкостив потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»(ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А
Телефон: (3812) 68-07-99
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Принцип действия танков основан на измерении объема нефти и нефтепродуктов в зависимости от уровня их наполнения.
Танки представляют собой стальные сосуды прямоугольной формы с вертикальными, непроницаемыми продольными и поперечными переборками (стенками). Переборки представляют собой обшивку из листовой стали, подкрепленную силовым набором. Продольные и поперечные переборки образуют пояс танка.
Танки отделены от наружной обшивки баржи. Погрузка и выгрузка нефти и нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефти и нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность протока или вывода жидкости произвольным образом.
Танки оборудованы носовым и кормовым замерными устройствами в виде измерительных труб с измерительными втулками, имеющих бронзовые пробки. Танки имеют газоотводную систему, состоящую из газоотводного стояка с верхним огневым предохранителем, гидравлического дыхательного клапана, системы водопенотушения и системы орошения.
К танкам данного типа относятся танки зав. №№ 11, 12, 21, 22, 31, 32, 41, 42, 51, 52, 61, 62. Танки расположены на нефтеналивной барже НС-1002 проекта 81108/352.144/352460.

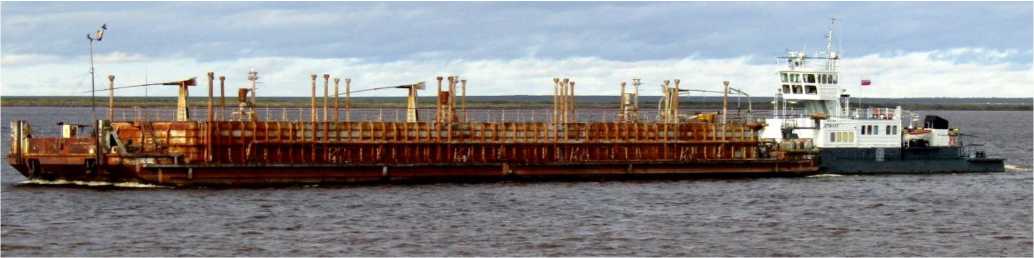

Общий вид нефтеналивной баржи НС-1002 представлен на рисунке 1.

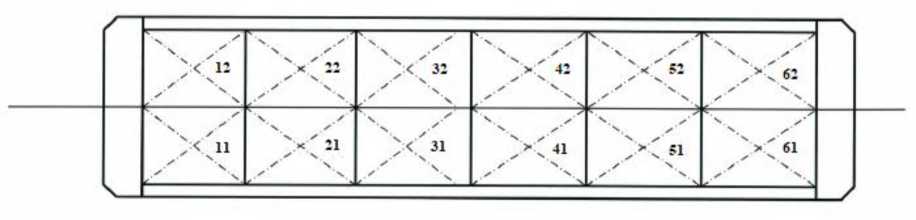

Схематичное расположение танков на палубе нефтеналивной баржи НС-1002 представлено на рисунке 2.
Пломбирование танков не предусмотрено.
Знак поверки наносится на титульные листы и последние страницы градуировочных таблиц танков в виде оттиска поверительного клейма.
Заводские номера, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся в паспорт типографским способом.
Рисунок 1 - Общий вид нефтеналивной баржи НС-1002
Рисунок 2 - Схематичное расположение танков на палубе нефтеналивной баржи НС-1002
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для танка, зав. № | |||||||||||
|
11 |
12 |
21 |
22 |
31 |
32 |
41 |
42 |
51 |
52 |
61 |
62 | |
|
Номинальная вместимость, м3 |
127 |
127 |
143 |
143 |
143 |
143 |
143 |
142 |
143 |
142 |
143 |
143 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,25 | |||||||||||
Таблица 2 - Общие технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от 5 до 35 от 84,0 до 106,7 |
|
Средний срок службы, лет |
40 |
