Сведения о средстве измерений: 83695-21 Резервуары стальные горизонтальные цилиндрические

Номер по Госреестру СИ: 83695-21
83695-21 Резервуары стальные горизонтальные цилиндрические
(РГС-50)

Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-50 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

сертификация программного обеспечения
Внешний вид. Резервуары стальные горизонтальные цилиндрические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Внешний вид. Резервуары стальные горизонтальные цилиндрические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2

Общие сведения

Дата публикации - 26.11.2021
Срок свидетельства -
Номер записи - 185199
ID в реестре СИ - 1394658
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - ЗМК им. С. Орджоникидзе
Страна - РОССИЯ
Населенный пункт - г. Челябинск
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - P_5 Наполнение реестра СИ АРШИН по областям измерений (производитель, год, страна, кол-во)
Отчет в графической и табличной форме показывает по годам наполнение ФГИС ФРШИН новыми типами СИ в разрезе областей измерений, стран и производителей СИ.

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2606 от 2021.11.19 Об утверждении типов средств измерений

Наличие аналогов СИ: Резервуары стальные горизонтальные цилиндрические (РГС-50)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ЗМК им. С. Орджоникидзе

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
83695-21

 Резервуары стальные горизонтальные цилиндрические, РГС-50
ЗМК им. С. Орджоникидзе (РОССИЯ г. Челябинск) 		ОТ
МП 		5 лет
83903-21

 Резервуар стальной горизонтальный цилиндрический, РГС-25
ЗМК им. С. Орджоникидзе (РОССИЯ г. Челябинск) 		ОТ
МП 		5 лет
93642-24

 Резервуары горизонтальные стальные цилиндрические, РГС-60
ЗМК им. С. Орджоникидзе (РОССИЯ г. Челябинск) 		ОТ
МП 		5 лет
Отчет - IS_3 Сводная диаграмма импортозамещения по группам средств измерений (по типам СИ)

Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.

Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.

Бесплатный

Кто поверяет Резервуары стальные горизонтальные цилиндрические (РГС-50)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Резервуары стальные горизонтальные цилиндрические (РГС-50)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

отсутствует


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-50

Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Изготовитель

ЗМК им. С. Орджоникидзе (изготовлены в 1964 г.) Адрес: г. Челябинск

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51
Телефон: +7 9372834420
Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 50 м3.

Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-50 основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары стальные горизонтальные цилиндрические РГС-50 представляют собой горизонтально расположенный цилиндрический стальной сосуд с плоскими днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров наносятся аэрографическим способом на стенку резервуара и типографским способом в паспорт (рисунок 1).

Резервуары РГС-50 с заводскими номерами 8, 9 расположены по адресу: Республика Саха (Якутия), Оленекский улус, с. Оленек, ул. Набережная 1, нефтесклад «Оленек» филиала «Ленская нефтебаза» АО «Саханефтегазсбыт».

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-50, представлен на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Внешний вид. Резервуары стальные горизонтальные цилиндрические (РГС-50), http://oei-analitika.ru

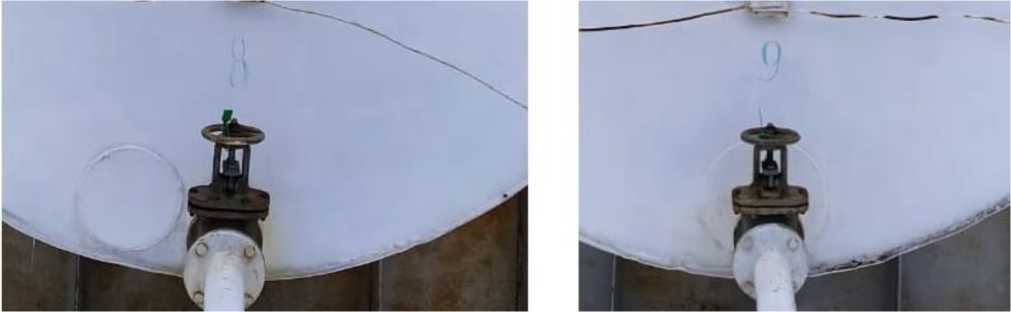

Рисунок 1 - Место и способ нанесения заводских номеров

Внешний вид. Резервуары стальные горизонтальные цилиндрические (РГС-50), http://oei-analitika.ru

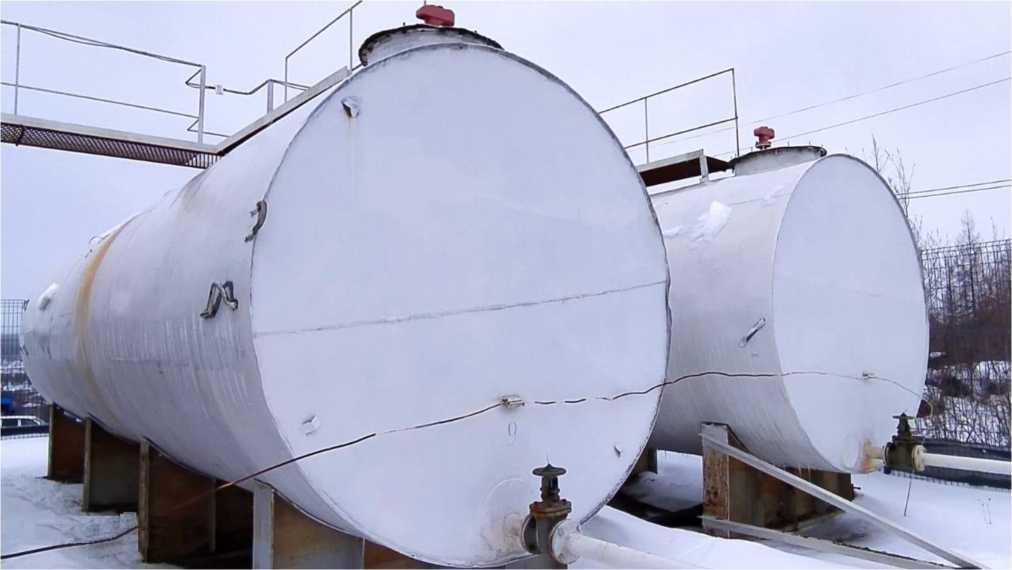

Рисунок 2 - Общий вид резервуаров РГС-50

Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-50 не предусмотрено.


.

Таблица 3 -

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-50

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.


Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

50

Пределы допускаемой относительной погрешности определения вместимости резервуара от 1 до 50 м3 при геометрическом методе, %

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС

от -50 до +50

Атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет, не менее

30
