Сведения о средстве измерений: 83914-21 Ключи моментные предельные

Номер по Госреестру СИ: 83914-21
83914-21 Ключи моментные предельные
(USAG)

Назначение средства измерений:
Ключи моментные предельные USAG (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой или с правой и левой резьбой

сертификация программного обеспечения
Внешний вид. Ключи моментные предельные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Ключи моментные предельные
Рисунок № 1
Внешний вид. Ключи моментные предельные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Ключи моментные предельные
Рисунок № 2
Внешний вид. Ключи моментные предельные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Ключи моментные предельные
Рисунок № 3

Общие сведения

Дата публикации - 13.12.2021
Срок свидетельства -
Номер записи - 185321
ID в реестре СИ - 1394907
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

USAG 812 N 600, USAG 810N50, USAG 810N25, USAG 810N 25, 810N50, 810N25, 810N 50, 810N 25,

Производитель

Изготовитель - Stanley Black & Decker Italia S.r.l.
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет в табличной и графической формах показывает частоту назначения МПИ конкретного, выбранного из списка, типа СИ. К выбру доступны только типы СИ, имеющие загруженные поверки в ФГИС АРШИН.

Значение МПИ (в днях и годах) берется как разница между датой окончания поерки и датой ее проведения.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 11
Кол-во средств измерений - 7
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2748 от 2021.12.07 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Ключи моментные предельные (USAG)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
83914-21 Ключи моментные предельные (USAG)
Stanley Black & Decker Italia S.r.l. (ИТАЛИЯ )
88510-23 Ключи моментные предельные (NTW)
Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва)

Все средства измерений Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
83914-21

Ключи моментные предельные, USAG
Stanley Black & Decker Italia S.r.l. (ИТАЛИЯ )
ОТ
МП
1 год

Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.

Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.

Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.

Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.

Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Ключи моментные предельные (NTW)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ИНЭКС СЕРТ"
(RA.RU.312302)
  • USAG 812 N 600
  • 1 0 1 0 1 0 1
    ФБУ "ЛИПЕЦКИЙ ЦСМ"
    (RA.RU.311476)
    РСТ
  • USAG 810N25
  • USAG 810N50
  • 810N 50
  • 810N50
  • 810N25
  • 810N 25
  • USAG 810N 25
  • 10 1 0 10 0 10 0 10

    Стоимость поверки Ключи моментные предельные (NTW)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится типографическим способом на титульный лист паспорта и/или наклейкой на корпус ключей.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Принцип работы» «Ключ моментный предельный USAG. Паспорт»


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к ключам моментным предельным USAG

    Техническая документация Stanley Black & Decker Italia S.r.l., Италия.

    Изготовитель

    Stanley Black & Decker Italia S.r.l., Италия
    Адрес: Via Volta 3, 21020 Monvalle (VA) - IT
    Тел. +39 0332 790361
    E-mail: info.mv@usag.it

    Испытательный центр

    Общество с ограниченной ответственностью «Автопрогресс-М»
    (ООО «Автопрогресс-М»)
    Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
    Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
    E-mail: info@autoprogress-m.ru

    Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.

    Ключи состоят из корпуса, рукоятки, головки с жестко прикрепленной трещоткой или торцевым квадратом с шариковым фиксатором или гнездом под сменные насадки. Внутри корпуса расположен кулачковый механизм, поджатый регулировочной пружиной, при достижении заданного усилия на рукоятке механизм обеспечивает проскальзывание кулачка, в процессе чего происходит снятие нагрузки с выходного квадрата ключа.

    К указанному типу относятся ключи моментные предельные 810, 811, 812.

    Ключи 810 выпускаются в шести модификациях: 810F 100, 810F 200, 810N 5, 810N 25, 810N 50, 810N 100, 810N 200, 810N 340. Индекс F обозначает оснащение ключа поворотной шарнирной реверсивной трещоточной головкой, индекс N - реверсивной трещоточной головкой

    Ключи 811 выпускаются в двенадцати модификациях: 811N 5, 811N 25, 811N 50, 811N 100, 811N 200, 811N 340, 811NE 5, 811NE 25, 811NE 50, 811NE 100, 811NE 200, 811NE 340. Индекс N обозначает оснащение ключа присоединительным прямоугольником, NE -присоединительным прямоугольником и реверсивной трещоточной головкой.

    Ключи 812 выпускаются в двух модификациях: 812N 600, 812N 1000. Ключи модификаций 812N 600 оснащены присоединительным прямоугольником и реверсивной трещоточной головкой, 812N 1000 - присоединительным прямоугольником.

    Модификации отличаются между собой диапазонами измерений крутящего момента силы, значениями некоторых технических характеристик и присоединительными головками.

    Переворот сменной трещоточной головки или иных насадок на 180° в присоединительном прямоугольнике дает возможность использовать ключи модификаций 811N, 811NE и 812N 600 при нормированной затяжке резьбовых соединений с правой и левой резьбой. При этом смена направления нагружения не приводит к смене значения деформации упругого тела ключа.

    Заводской номер ключа наносится методом гравировки на корпус ключа. Место нанесения заводского номера указано на рисунках 1-5.

    Нанесение знака поверки на средство измерений не предусмотрено.

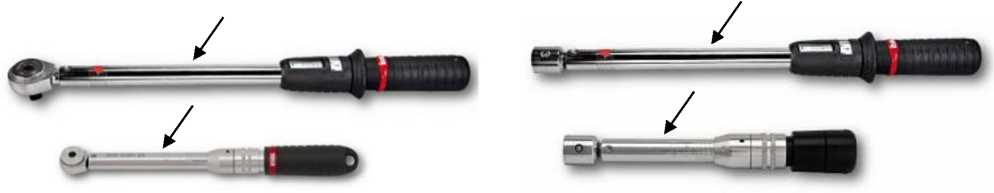

    Общий вид ключей представлен на рисунках 1 - 5.

    Внешний вид. Ключи моментные предельные (NTW), http://oei-analitika.ru

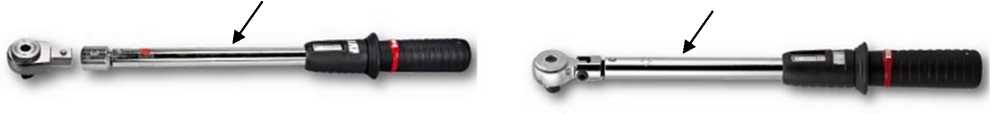

    Рисунок 1 - Общий вид ключей 810N        Рисунок 2 - Общий вид ключей 811N

    Внешний вид. Ключи моментные предельные (NTW), http://oei-analitika.ru

    Рисунок 3 - Общий вид ключей 810F        Рисунок 4 - Общий вид ключей 811NE

    Внешний вид. Ключи моментные предельные (NTW), http://oei-analitika.ru

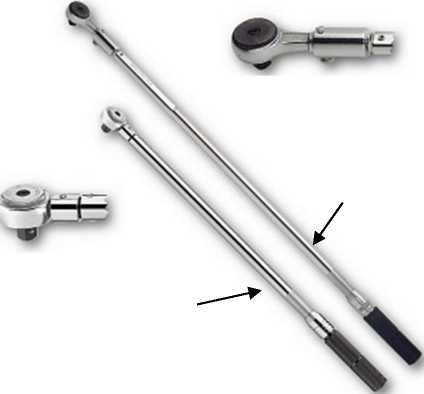

    Рисунок 5 - Общий вид ключей 812N

    Опломбирование ключей не производится, ограничение доступа обеспечивается конструкцией самих ключей, которая может быть вскрыта только при помощи специального инструмента.

    Программное обеспечение отсутствует.


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Ключ моментный предельный

    -

    1 шт.

    Футляр

    -

    1 шт.

    Сменная трещоточная головка*

    -

    1 шт.

    Паспорт

    -

    1 экз.

    Лист № 4

    Всего листов 5

    Продолжение таблицы 4

    Наименование

    Обозначение

    Количество

    Методика поверки

    МП АПМ 89-20

    1 экз.

    N 600

    * - для ключей 811NE и ключей модификации 812


    Таблица 1 - Метрологические характеристики

    Модификация

    Диапазон измерений крутящего момента силы, Н^м

    Цена деления шкалы, IH1

    Пределы допускаемой относительной погрешности измерений крутящего момента силы, %

    810N 5, 811N 5, 811NE 5

    от 1 до 5

    0,05

    ±4

    810N 25, 811N 25, 811NE 25

    от 5 до 25

    0,05

    810N 50, 811N 50, 811NE 50

    от 10 до 50

    0,25

    810F 100, 810N 100, 811N 100, 811NE 100

    от 20 до 100

    0,25

    810F 200, 810N 200, 811N 200, 811NE 200

    от 40 до 200

    0,5

    810N 340, 811N 340, 811NE 340

    от 68 до 340

    1

    812N600

    от 120 до 600

    2

    812N1000

    от 200 до 1000

    4

    Таблица 2 - Основные технические характеристики

    Модификация

    Размер присоединительного квадрата / прямоугольника, мм

    Масса, г, не более

    Длина, мм, не более

    810N 5

    6,35

    360

    210

    811N 5

    9x12

    338

    200

    811NE 5

    9x12 / 6,351)

    415

    200

    810N 25

    6,35

    480

    310

    811N 25

    9x12

    460

    300

    811NE 25

    9x12 / 6,351)

    535

    320

    810N 50

    9,53

    1030

    370

    811N 50

    9x12

    900

    360

    811NE 50

    9x12 / 9,531)

    1065

    410

    810F 100

    12,7

    1265

    480

    810N100

    12,7

    1158

    440

    811N100

    9x12

    1035

    440

    811NE 100

    9x12 / 9,53 / 12,72)

    1215

    460

    810F 200

    12,7

    1370

    540

    810N200

    12,7

    1380

    510

    811N200

    14x18

    1280

    500

    811NE 200

    14x18 / 12,71)

    1555

    550

    810N340

    12,7

    1707

    670

    811N340

    14x18

    1600

    650

    811NE 340

    14x18 / 12,71)

    1900

    710

    812N600

    14x18 / 19,051)

    8000

    1110

    812N1000

    19,05

    10000

    1580

    • 1) - ключ имеет присоединительный прямоугольник и укомплектован сменной головкой трещоточного типа с присоединительным квадратом

    • 2) - в зависимости от заказа ключ может быть укомплектован сменной головкой трещоточного типа с присоединительным квадратом 9,53 мм или 12,7 мм

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Наработка на отказ, циклов, не менее

    5000

    Условия эксплуатации:

    - температура окружающей среды, °С

    от +15 до +35
