Номер по Госреестру СИ: 84158-21
84158-21 Системы измерения частичных разрядов
(MPD 800)
Назначение средства измерений:
Системы измерения частичных разрядов MPD 800 предназначены для измерений характеристик частичных разрядов (ЧР) в изоляции высоковольтного оборудования в соответствии с ГОСТ Р 55191-2012 «Методы испытаний высоким напряжением. Измерения частичных разрядов».
Аналитический паспорт типа средства измерений
84158-21 — Системы измерения частичных разрядов
MPD 800
Фирма "OMICRON electronics GmbH"
АВСТРИЯ
МПИ: 2 года
Действует
5
организаций3
владельцев1
версий11
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
5
Организаций-поверителей
эффективное число: 3.5
3
Владельцев СИ
эффективное число: 2.7
4
Экземпляров СИ
по агрегатам владельцев / организаций
54.5%
Периодические поверки
первичные: 45.5%
0%
Непригодность
0 извещений
54.5%
Поверки юрлиц
доля в общем объёме
4 353 ₽
Средневзвешенная цена
медиана: 4 502 ₽
100%
Покрытие ценами
расчётный известный объём: 9 004 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
663 дн.
Наблюдаемый МПИ
по фактическим интервалам
2 893
Концентрация поверителей
HHI; доля топ-5: 100%
3 750
Концентрация владельцев
HHI; доля топ-5: 100%
4
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
24
Типов у производителя
портфель изготовителя в реестре
нет
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 11 поверок; пик пришёлся на 2023 год (5).
- Последний завершённый год показал рост на 300% (2025 к 2024).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 58.7%.
- Рынок представлен 5 организациями; концентрация высокая (HHI 2893), доля топ-5 — 100%.
- В базе найдено 3 владельцев и 4 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
- Средневзвешенная цена поверки — 4 353 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 9 004 руб.
- Наблюдаемый средний интервал между поверками — около 663 дней; средний возраст парка по агрегатам организаций — 0,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2023 — 5
Долгосрочный CAGR: 58.7%
Активных версий: 1
Ценовой диапазон: 3 907–4 502 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 2 | 4 | 2,00 |
| Юр. Лицо | Юридические лица | 1 | 1 | 1,00 |
| Общество с ограниченной ответственностью "ПРОЕКТЭЛЕКТРОТЕХНИКА" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 5f07cfda-0fe1-5244-1058-e592ef1aa4c8 | 84158-21 | 2021-12-23 | — | актуальная |
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Системы измерения частичных разрядов
Рисунок № 1
Внешний вид.
Системы измерения частичных разрядов
Рисунок № 2
Внешний вид.
Системы измерения частичных разрядов
Рисунок № 3
Внешний вид.
Системы измерения частичных разрядов
Рисунок № 4
Внешний вид.
Системы измерения частичных разрядов
Рисунок № 5
Общие сведения
Дата публикации - 23.12.2021
Срок свидетельства - 20.12.2026
Номер записи - 185547
ID в реестре СИ - 1395368
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-, MPD 800, CAL 542 B, нет модификации
Производитель
Изготовитель - Фирма "OMICRON electronics GmbH"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.
Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.
Площадь столицы составляет 1081 кв. км.
Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).
Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.
Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).
Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 5
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 608 дн.
Приказы РСТ, где упоминается данный тип СИ
№2947 от 2021.12.20 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1671 от 2020.10.02 О внесении изменений в описание типа СИ АИИС КУЭ ПАО "Мосэнерго"
Наличие аналогов СИ: Системы измерения частичных разрядов (MPD 800)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "OMICRON electronics GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
25846-03 01.11.2008 |
Микроомметры, СРМ500 Фирма "OMICRON electronics GmbH" (АВСТРИЯ ) |
1 год | |
|
26065-03 01.12.2008 |
Установки многофункциональные, CPC 100 Фирма "OMICRON electronics GmbH" (АВСТРИЯ ) |
1 год | |
|
26065-08 09.12.2018 |
Установки многофункциональные, CPC 100 Фирма "OMICRON electronics GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
26170-03 01.01.2009 |
Установки многофункциональные измерительные, CMC 151, CMC 156 и CMC 256 Фирма "OMICRON electronics GmbH" (АВСТРИЯ ) |
1 год | |
|
26170-09 01.07.2014 |
Установки многофункциональные измерительные, CMC 156, CMC 156 EP, CMC 256, CMC 256 plus, CMC 356 Фирма "OMICRON electronics GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
26174-03 01.01.2009 |
Блоки расширения ввода-вывода установок многофункциональные, CMB IO-7 (блоки), CMC (установки) Фирма "OMICRON electronics GmbH" (АВСТРИЯ ) |
1 год | |
|
40316-08 12.10.2024 |
Анализаторы трансформаторов тока, CT Analyzer Фирма "OMICRON electronics GmbH" (АВСТРИЯ ) |
1 год | |
|
40797-09 15.04.2024 |
Системы измерения частичных разрядов, MPD 600 Фирма "OMICRON electronics GmbH" (АВСТРИЯ ) |
1 год | |
|
40906-09 01.08.2014 |
Системы измерительные универсальные, MI 600 Фирма "OMICRON electronics GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
46291-10 01.08.2015 |
Установки многофункциональные измерительные, CMC 353 Фирма "OMICRON electronics GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
57750-14 15.04.2024 |
Установки многофункциональные измерительные, CMC Фирма "OMICRON electronics GmbH" (АВСТРИЯ ) |
ОТ МП |
3 года |
|
58434-14 15.04.2024 |
Системы испытательные трансформаторов напряжения, VOTANO 100 Фирма "OMICRON electronics GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
59159-14 15.04.2024 |
Системы испытательные высоковольтных выключателей, CIBANO 500 Фирма "OMICRON electronics GmbH" (АВСТРИЯ ) |
1 год | |
|
65749-16 28.11.2026 |
Анализаторы частотных характеристик, FRANEO 800 Фирма "OMICRON electronics GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
68101-17 20.07.2027 |
Системы комплексной проверки силовых трансформаторов, TESTRANO 600 Фирма "OMICRON electronics GmbH" (АВСТРИЯ ) |
ОТ МП |
3 года |
|
68927-17 23.10.2022 |
Анализаторы, DIRANA Фирма "OMICRON electronics GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
69610-17 04.12.2022 |
Установки многофункциональные измерительные, CMC 310, CMC 430 Фирма "OMICRON electronics GmbH" (АВСТРИЯ ) |
ОТ МП |
3 года |
|
72272-18 24.08.2024 |
Установки многофункциональные измерительные, COMPANO 100 Фирма "OMICRON electronics GmbH" (АВСТРИЯ ) |
ОТ МП |
3 года |
|
77287-20 30.01.2025 |
Установки многофункциональные, CPC 100 Фирма "OMICRON electronics GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
77207-20 16.01.2025 |
Системы измерения и анализа емкости и тангенса угла потерь, TANDO 700 Фирма "OMICRON electronics GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
78141-20 27.04.2025 |
Системы мониторинга частичных разрядов, OMS 841, MONTESTO 200 Фирма "OMICRON electronics GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
46291-15 27.04.2025 |
Установки многофункциональные измерительные, CMC 353 Фирма "OMICRON electronics GmbH" (АВСТРИЯ ) |
ОТ МП |
3 года |
|
84158-21 20.12.2026 |
Системы измерения частичных разрядов, MPD 800 Фирма "OMICRON electronics GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
95495-25 |
Калибратор частичных разрядов, CAL 542B Фирма "OMICRON electronics GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
Отчёт «MM_3. Динамика наполнения реестра аттестованных методик измерений (МВИ, ФГИС «Аршин»)» показывает, как меняется реестр во времени начиная с 2020 года. Визуализируются месячные объёмы публикаций и их кумулятивный итог, распределение по статусам, сравнение темпов текущего года с прошлым (YTD vs LYTD по ISO-неделям), а также сезонность и всплески активности.
Помимо общего потока, отчёт отслеживает появление новых участников: разработчиков и аттестующих организаций. Показаны наиболее распространённые «виды измерений», средний лаг от даты свидетельства до публикации, доля карточек с контактами и заполненность ключевых полей (величина, пределы, погрешность). Отдельно рассчитывается доля дубликатов реестровых номеров — индикатор качества данных.
Все метрики строятся напрямую из таблицы foei_mi_flat при каждом открытии страницы. Графики интерактивные: можно наводить для подсказок и выгружать данные/изображения. Рекомендуем сопоставлять линии YTD/LYTD и следить за трендами по организациям и видам измерений, чтобы вовремя замечать ускорения, «тихие» периоды и узкие места в процессе публикаций.
Кто поверяет Системы измерения частичных разрядов (MPD 800)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 4 | 3 | 1 | 0 | 4 | 3 | 1 | ||
| ООО "НИЦ "ЭНЕРГО" (RA.RU.314019) | 4 | 2 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Системы измерения частичных разрядов (MPD 800)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Системы имеют внешнее программного обеспечения (ПО) «MPD Suite», установленного на компьютере (ПК).
Характеристики ПО приведены в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MPD Suite |
|
Номер версии (идентификационный номер ПО) |
Не ниже 1.10 |
|
Цифровой идентификатор ПО |
- |
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные документы, устанавливающие требования к системам измерения частичных разрядов MPD 800ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 55191-2012 Методы испытаний высоким напряжением. Измерения частичных разрядов
ГОСТ 20074-83 Электрооборудование и электроустановки. Метод измерения характеристик частичных разрядов
Изготовитель
Фирма «OMICRON electronics GmbH», АвстрияАдрес: Oberes Ried 1, A-6833 Klaus, Austria
Телефон (факс): +43-5523-507-0 (+43-5523-507-999)
Web-сайт: https://www.omicronenergy.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно -исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7 (495) 437 55 77
Факс: +7 (495) 437 56 66
E-mail: office@vniims.ru.
Система измерения частичных разрядов MPD 800 представляют собой многоканальную измерительную систему сбора и обработки информации, управляемую с персонального компьютера (ПК) и подключенную к контролируемому объекту.
Текущие характеристики ЧР в виде цифр, графиков, диаграмм, таблиц отображаются на дисплее ПК. По результатам измерений составляется отчет.
Системы MPD 800 состоят из следующих основных блоков:
- устройство обработки и сбора данных MPD 800;
- аккумуляторный блок RPB1;
- контроллер волоконно-оптической линии MCU 2;
- калибратор кажущегося заряда CAL 542 (модификации CAL 542A, CAL 542B, CAL 542C, CAL 542D, отличающиеся значениями воспроизведения кажущегося заряда). Система может содержать от одного до четырех калибраторов ЧР;
- устройство сопряжения CPL 1 / CPL 2;
- персональный компьютер с портом USB не ниже 3.0 и с установленным ПО «MPD Suite».
Выпускаются три модификации устройств сопряжения CPL1: CPL1 IEC; CPL1 NEMA/ANSI/IEC/CISPR; CPL1 CISPR/IEC, и три модификации CPL2: CPL2 IEC; CPL2 NEMA/ANSI/IEC/CISPR; CPL2 CISPR/IEC. CPL1 и CPL2 увеличивают диапазон тока тестирования до 7 А и служат для дополнительной защиты MPD 800. CPL2 имеет дополнительный выход по напряжению для подключения сторонних измерителей напряжения с целью дополнительного контроля процесса испытаний в существующих высоковольтных системах. Для выполнения измерений по различным стандартам необходимо использовать разные типы CPL.
Устройства обработки и сбора данных MPD 800 соединены с контроллером MCU 2 при помощи волоконно-оптических кабелей, а контроллер MCU 2 соединен с управляющим персональным компьютером при помощи кабеля USB 3.0.
Системы относятся к ремонтируемым и восстанавливаемым изделиям.
Область применения систем - диагностика состояния высоковольтной изоляции объектов электроэнергетики.
Общий вид составных блоков системы представлен на рисунках 1 - 5.
Пломбирование системы измерения частичных разрядов MPD 800 выполнено двумя наклейками «PASSED» , расположенными на верхней и нижней крышках устройства обработки и сбора данных MPD 800. Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено.
Системы измерения частичных разрядов MPD 800 имеют заводские номера, обеспечивающие идентификацию каждого экземпляра. Заводские номера наносятся на шильдик из металлизированного пластика методом лазерной печати и клеятся на нижнюю часть блоков системы.

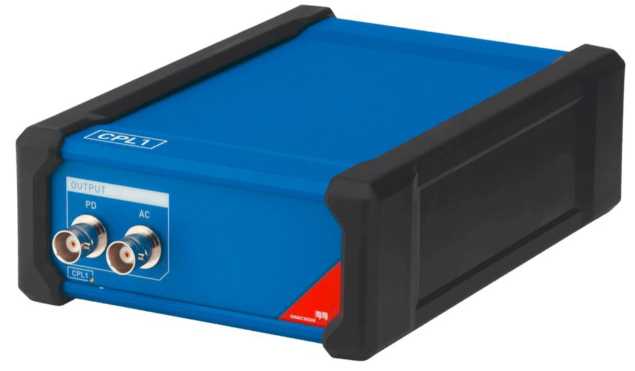

Рисунок 1 - Общий вид CPL 1 / CPL 2

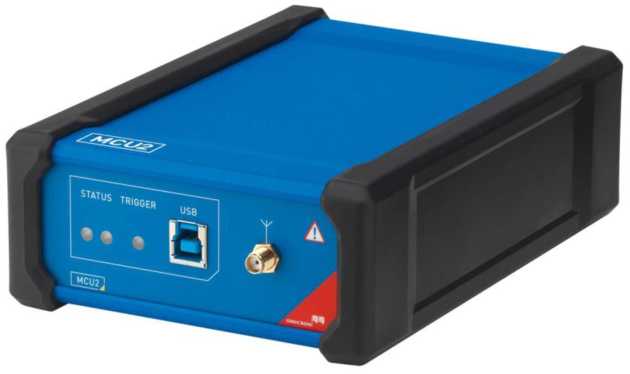

Рисунок 2 - Общий вид контроллера волоконно-оптической линии MCU 2
Места пломбировки
AUX

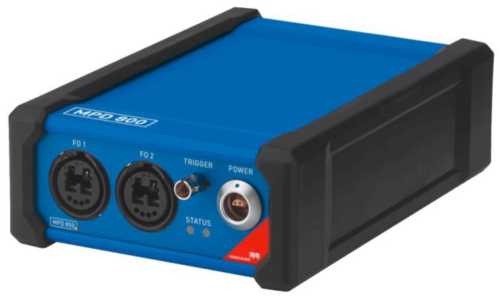

Рисунок 3 - Общий вид устройства обработки и сбора данных MPD 800

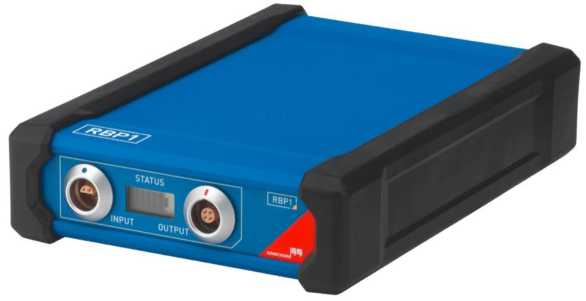

Рисунок 4 - Общий вид аккумуляторного блока RPB1

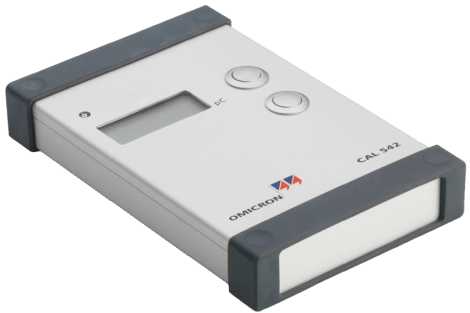

Рисунок 5 - Общий вид калибратора кажущегося заряда CAL 542
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Система измерения частичных разрядов |
MPD 800 |
1 шт. |
|
Комплект измерительных кабелей |
- |
1 шт. |
|
Программное обеспечение |
MPD Suite |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
Таблица 2 - Метрологические характеристики
|
Характеристика |
Значение |
|
Номинальные значения воспроизведения кажущегося заряда в зависимости от модификации калибратора кажущегося заряда CAL 542, пКл
|
0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0 1,00; 2,00; 5,00; 10,0; 20,0; 50,0; 100,0 10,0; 20,0; 50,0; 100,0; 200,0; 500,0; 1000 100; 200; 500; 1000; 2000; 5000; 10000 |
|
Пределы относительной (5) /абсолютной (А) погрешности воспроизведения номинальных значений кажущегося заряда - в диапазоне от 0,1 до 10 включ. пКл, пКл |
±1 (А) |
Продолжение таблицы 2
|
Характеристика |
Значение |
|
- в диапазоне от 10 до 10000 пКл, % |
±5 (6) |
|
Пределы относительной (6) /абсолютной (Д) погрешности измерений кажущегося заряда
|
±1 (Д) ±10 (6) |
|
Диапазон измерений входных среднеквадратических значений силы переменного тока на входе AC в частотном диапазоне от 10 Гц до 10 кГц, мА |
От 0,5 до 150 |
|
Пределы относительной погрешности измерений входных среднеквадратических значений силы переменного тока на входе АС в частотном диапазоне от 10 Гц до 10 кГц, % |
±0,5 |
|
Диапазон измерений входных среднеквадратических значений силы переменного тока на входе CPL1 (CPL2), А |
От 0,0005 до 7 |
|
Пределы относительной погрешности измерений входных среднеквадратических значений силы переменного тока на входе CPL1 (CPL2), % |
±1 |
Таблица 3 - Основные технические характеристики
|
Характеристика |
Значение |
|
Номинальное полное входное сопротивление на входе ЧР в частотном диапазоне от 2,5 МГц до 40 МГц, Ом |
50 |
|
Допускаемое отклонение от номинального значения полного входного сопротивления на входе ЧР в частотном диапазоне от 2,5 МГц до 40 МГц, % |
±20 |
|
Номинальное полное входное сопротивление на входе АС с верхней границей частотного диапазона, не превышающей 4 кГц, Ом |
5 |
|
Допускаемое отклонение от номинального значения полного входного сопротивления на входе АС с верхней границей частотного диапазона, не превышающей 4 кГц, % |
±20 |
|
Частотный диапазон на выходе ЧР устройства сопряжения CPL 1 IEC , CPL 2 IEC, (Zi*=50 Ом), МГц |
От 0,005 до 35 |
|
Частотный диапазон на выходе ЧР устройства сопряжения CPL 1 NEMA ANSI IEC CISPR, CPL 2 NEMA ANSI IEC CISPR, (Zi*=150 Ом), МГц |
От 0,020 до 40 |
|
Частотный диапазон на выходе ЧР устройства сопряжения CPL 1 CISPR IEC, CPL 2 CISPR IEC ( Zi*=300 Ом), МГц |
От 0,030 до 40 |
Продолжение таблицы 3
|
Характеристика |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 100 до 240 |
|
- частота переменного тока, Гц |
50 или 60 |
|
- напряжение постоянного тока для устройства MPD 800, В |
от 9 до 24 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - устройство сбора данных MPD 800 |
119 х 190 х 55 |
|
- устройство сопряжения ЧР CPL 1 / CPL 2 |
119 х 175 х 55 |
|
- контроллер MCU 2 |
119 x 175 x 55 |
|
- калибратор кажущегося заряда CAL 542 |
110 x 185 х 30 |
|
- блок аккумулятора RBP1 |
115 х 175 х 38 |
|
Масса, кг, не более: - устройство сбора данных MPD 800 |
0,87 |
|
- устройство сопряжения ЧР CPL 1 (CPL 2) |
1,27 |
|
- контроллер MCU 2 |
0,75 |
|
- калибратор кажущегося заряда CAL 542 |
0,52 |
|
- блок аккумулятора RBP1 для MPD 800 |
0,91 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
От -10 до +70 |
|
- относительная влажность воздуха, не более, % |
80 |
|
- атмосферное давление, кПа |
От 84 до 106 |
|
Средняя наработка на отказ, ч |
10000 |
