Номер по Госреестру СИ: 84177-21
84177-21 Источники питания постоянного тока
(PPX7)
Назначение средства измерений:
Источники питания постоянного тока PPX7 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.

Внешний вид.
Источники питания постоянного тока
Рисунок № 1

Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО) |
не ниже V1.00 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе - разделе «Назначение и принцип действия» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока PPX7ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091
Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457
Техническая документация изготовителя
Изготовитель
Good Will Instrument Co., Ltd., ТайваньАдрес: No. 7-1, Jhongsing Rd., Tucheng City, Taipei County 23678, Taiwan
Телефон: +886-2-2268-0389
Факс: +886-2-2268-0639
Web-сайт: http://www.gwinstek.com
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля»Адрес: 119071, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Принцип действия источников основан на понижении напряжения сети с помощью трансформатора, с последующим выравниванием диодным мостом и подачей через стабилизатор и фильтр на выходные разъемы и на схемы измерения и автоматического регулирования. Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных кнопок и поворотного переключателя, расположенных на лицевой панели источников.
Конструктивно источники выполнены в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку при помощи опции монтажа.
Источники изготавливаются в следующих модификациях, отличающихся максимальной выходной мощностью и диапазонами установки выходных параметров - напряжения и силы тока: PPX7-1005, PPX7-2002, PPX7-2005, PPX7-3601, PPX7-3603, PPX7-10H01.
Источники оснащены цифровыми измерителями напряжения и силы тока, позволяющими измерять одновременно оба параметра. Конструкция источников обеспечивает защиту от перегрузок, короткого замыкания на выходе и перегрева. Допускается параллельное и последовательное соединение источников.
На передней панели источников расположены: выходные разъемы, кнопка включения питания, дисплей для отображения значений напряжения и силы тока на выходе, кнопка включения/отключения выхода, функциональные кнопки, вращающийся регулятор для установки выходных параметров, клеммы для четырехпроводного подключения нагрузки, USB разъем для сохранения данных на внешнее устройство, разъем для подключения термопары (в комплект не входит). На задней панели источников расположены: аналоговый и цифровые интерфейсы дистанционного управления, разъем для подключения к сети питания.
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируется один из крепежных винтов на корпусе. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Общий вид источников, места нанесения знака утверждения типа, знака поверки и пломбировки представлены на рисунке 1.
Заводской (серийный) номер наносится на наклейку, расположенную на задней панели корпуса источников.

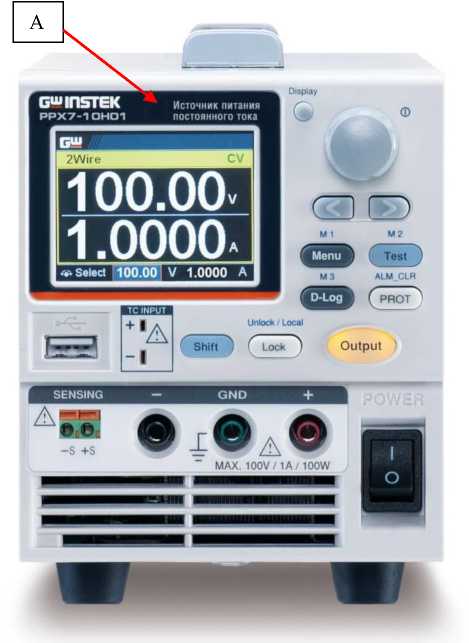

а) вид передней панели
100V~
120V~
0000000004 >000000000
GPIB
SER. N0. LB
DEVICE
Before connecting the power plug to an
AC line outlet, make sure the voltage <_> Л" £ selector switches of the bottom pannel in correct position. л
LINE RATING Disconnect power cord and 1
50/60Hz 150VA MAX. test leads before replacing fuse.
A Analog control protection cover

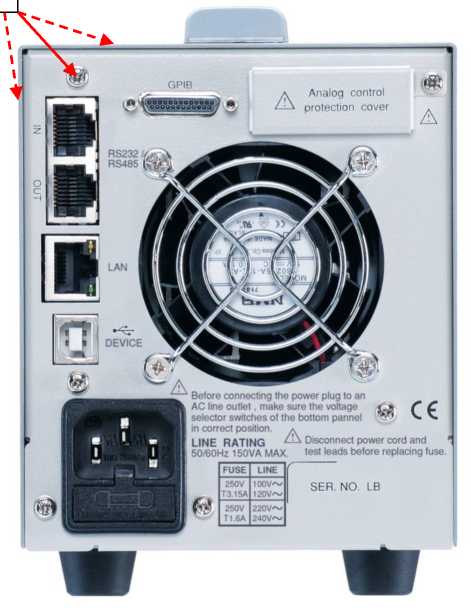

б) вид задней панели
Рисунок 1 - Общий вид источников, места нанесения знака утверждения типа (А) и пломбировки (Б)
Таблица 2 - Метрологические характеристики источников
|
Наименование характеристики |
Значение для модификаций | |||||
|
PPX7-1005 |
PPX7-2002 |
PPX7-2005 |
PPX7-3601 |
PPX7-3603 |
PPX7-10H01 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Диапазон установки и измерений напряжения постоянного тока, В |
от 0 до 10 |
от 0 до 20 |
от 0 до 20 |
от 0 до 36 |
от 0 до 36 |
от 0 до 100 |
|
Разрешение при установке напряжения, мВ |
1 |
1 |
1 |
1 |
1 |
10 |
|
Диапазон установки и измерений силы постоянного тока, А |
от 0 до 5 |
от 0 до 2 |
от 0 до 5 |
от 0 до 1 |
от 0 до 3 |
от 0 до 1 |
|
Разрешение при установке силы тока, мА |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
|
Пределы допускаемой основной абсолютной погрешности установки напряжения постоянного тока, мВ |
±(0,0003 •иуст+З) |
±(0,0003 ^иуст+5) |
±(0,0003 ^иуст+5) |
±(0,0003 ^иуст+8) |
±(0,0003 ^иуст+8) |
±(0,0003 •иуст+20) |
|
Поддиапазоны измерений напряжения постоянного тока, В
|
св. 1 до 10 от 0 до 1 |
св. 2 до 20 от 0 до 2 |
св. 2 до 20 от 0 до 2 |
св. 3,6 до 36 от 0 до 3,6 |
св. 3,6 до 36 от 0 до 3,6 |
св. 10 до 100 от 0 до 10 |
|
Разрешение при измерении напряжения, мВ
|
1 0,1 |
1 0,1 |
1 0,1 |
1 0,1 |
1 0,1 |
10 1 |
Обозначения (здесь и далее в таблицах):
UycT - значение напряжения постоянного тока, установленное на выходе в режиме установки, мВ; 1уст - значение силы постоянного тока, установленное на выходе в режиме установки, мА;
иизм - значение напряжения постоянного тока, измеренное по встроенному индикатору источника при включенном выходе, мВ; 1изм - значение силы постоянного тока, измеренное по встроенному индикатору источника при включенном выходе, мА.
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Пределы допускаемой основной абсолютной | ||||||
|
погрешности измерений напряжения постоянного тока, мВ (в поддиапазонах H и L) |
±(0,0003 ^иизм+2) |
±(0,0003 ^иизм+4) |
±(0,0003 ^иизм+5) |
±(0,0003 •иизм+б) |
±(0,0003 ^иизм+8) |
±(0,0003 •иизм+15) |
|
Пределы допускаемой основной абсолютной |
±(0,0005-1уст+3) |
±(0,0005 • 1уст+1) |
±(0,0005 • 1уст+3 ) |
±(0,0005-1уст+0,5) |
±(0,0005-1уст+1,5) |
±(0,0005 • 1уст+1) |
|
погрешности установки силы постоянного тока, мА | ||||||
|
Поддиапазоны измерений силы постоянного тока, А | ||||||
|
- поддиапазон H |
св. 0,5 до 5 |
св. 0,5 до 2 |
св. 0,5 до 5 |
св. 0,5 до 1 |
св. 0,5 до 3 |
св. 0,5 до 1 |
|
- поддиапазон M |
св. 0,05 до 0,5 |
св. 0,05 до 0,2 |
св. 0,05 до 0,5 |
св. 0,05 до 0,1 |
св. 0,05 до 0,3 |
св. 0,05 до 0,1 |
|
- поддиапазон L |
св. 0,005 до 0,05 |
св. 0,005 до 0,02 |
св. 0,005 до 0,05 |
св. 0,005 до 0,01 |
св. 0,005 до 0,03 |
св. 0,005 до 0,01 |
|
- поддиапазон LL |
от 0 до 0,005 |
от 0 до 0,002 |
от 0 до 0,005 |
от 0 до 0,001 |
от 0 до 0,003 |
от 0 до 0,001 |
|
Разрешение при измерении силы тока, мА - поддиапазон H |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
|
- поддиапазон M |
0,01 |
0,01 |
0,01 |
0,01 |
0,01 |
0,01 |
|
- поддиапазон L |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 |
|
- поддиапазон LL |
0,0001 |
0,0001 |
0,0001 |
0,0001 |
0,0001 |
0,0001 |
|
Пределы допускаемой основной абсолютной | ||||||
|
погрешности измерений силы постоянного тока, мА - поддиапазоны H и M |
±(0,0005^1изм+2,5) |
±(0,0005^1изм+1) |
±(0,0005^1изм+2,5) |
±(0,0005^1изм+0,4) |
±(0,0005 • 1изм+ 1,2) |
±(0,0005-1изм+1) |
|
- поддиапазоны L и LL |
±(0,001-1изм+ |
±(0,001-1изм+ |
±(0,001-1изм+ |
±(0,0005^1изм+ |
±(0,0005^1изм+ |
±(0,0005^1изм+ |
|
+0,04) |
+0,024) |
0,04) |
+0,016) |
+0,028) |
+0,024) |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Нестабильность напряжения постоянного тока при изменении силы тока в нагрузке^, мВ |
±(0,000Гиуст+ +2) |
±(0,0001 •UyCT+ +2) |
±(0,0001 ^иуст+ +3) |
±(0,0001 ^иуст+ +3) |
±(0,0001 ^иуст+ +4) |
±(0,0001 •Uyer+ +7) |
|
Нестабильность напряжения постоянного тока при изменении напряжения питания2), мВ |
±(0,000Г иуст+ +1) |
±(0,0001 •UyCT+ +1) |
±(0,0001 •Uyer+ +1) |
±(0,0001 ^иуст+ +3) |
±(0,0001 •Uyer+ +3) |
±(0,0001 •Uyer+ +7) |
|
Нестабильность силы постоянного тока при изменении напряжения на нагрузке, мА |
±(0,0002'1уст+ +0,25) |
±(0,0002'1уст+ +0,1) |
±(0,0002-1уст+ +0,25) |
±(0,0002 • 1уст+ +0,05) |
±(0,0002-1уст+ +0,15) |
±(0,0002-1уст+ +0,05) |
|
Нестабильность силы постоянного тока при изменении напряжения питания2), мА |
±(0,0002 •1уст+ +0,25) |
±(0,0002'1уст+ +0,1) |
±(0,0002-1уст+ +0,25) |
±(0,0002 • 1уст+ +0,05) |
±(0,0002-1уст+ +0,15) |
±(0,0002-1уст+ +0,05) |
|
Уровень пульсаций выходного напряжения (среднеквадратическое значение), мВ, не более (в полосе частот от 10 Гц до 1 МГц) |
0,4 |
0,5 |
0,5 |
0,8 |
0,8 |
1,2 |
|
Уровень пульсаций выходного тока (среднеквадратическое значение), мА, не более (в полосе частот от 10 Гц до 1 МГц) |
2 |
1 |
2 |
0,4 |
1 |
1 |
|
Пределы допускаемой дополнительной температурной3) абсолютной погрешности установки напряжения постоянного тока, В/°С |
±0,0001 •UyCT | |||||
|
Пределы допускаемой дополнительной температурной3) абсолютной погрешности установки |
±0,0002 •Густ | |||||
силы постоянного тока, А/°С__
Примечания
-
1) При изменении силы тока в нагрузке от 0 до 100 % от верхнего предела установки;
-
2) При изменении на напряжения питания на ±10 % от номинального значения;
-
3) В рабочих условиях применения при отклонении от диапазона температур при нормальных условиях измерения
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная выходная мощность, Вт - модификации PPX7-1005 |
50 |
|
- модификация PPX7-2002 |
40 |
|
- модификации PPX7-2005 |
100 |
|
- модификации PPX7-3601 |
36 |
|
- модификации PPX7-3603 |
108 |
|
- модификации PPX7-10H01 |
100 |
|
Параметры электрического питания - напряжение переменного тока (переключаемое), В |
100±10 %, 120±10 %, |
|
- частота переменного тока, Г ц |
220±10 %, 240±10 %, от 47 до 63 |
|
Потребляемая мощность, В^А, не более - - модификации PPX7-1005 |
200 |
|
- модификация PPX7-2002 |
150 |
|
- модификации PPX7-2005 |
300 |
|
- модификации PPX7-3601 |
150 |
|
- модификации PPX7-3603 |
300 |
|
- модификации PPX7-10H01 |
300 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
313х107х124 |
|
Масса, кг, не более |
5,5 |
|
Нормальные условия измерения: - температура окружающего воздуха, °C |
от +18 до +28 |
|
- относительная влажность, %, не более |
80 |
|
Рабочие условия применения: - температура окружающего воздуха, °C |
от 0 до +40 |
|
- относительная влажность воздуха (без конденсации), не более |
80 |
