Принцип действия весов основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента весов, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений. Результаты измерения выводятся на дисплей весов.

Весы представляют собой средство измерений массы неавтоматического действия по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Конструктивно весы состоят из:

• - грузоприемного устройства (далее - ГПУ), состоящего из опорной рамы и грузоприемной платформы.

• - прибора весоизмерительного (индикатора), оснащенного аналого-цифровым преобразователем, дисплеем для отображения результатов измерений и функциональными клавишами

для управления весами. Установлен на стойке, прикрепленной к основанию ГПУ весов.

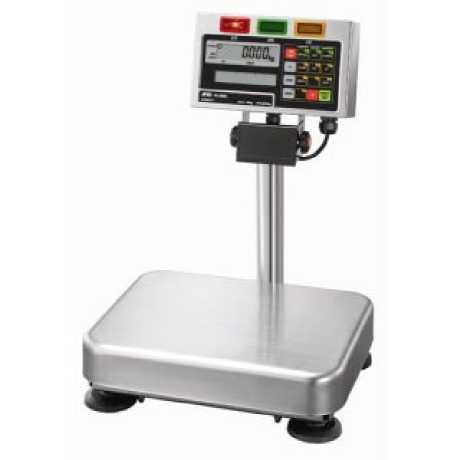

Рисунок 1 - Общий вид весов (пример).

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - определение стабильного равновесия (4.4.2);

• - устройство установки по уровню (Т.2.7.1);

• - полуавтоматическое устройство установки на нуль (Т.2.7.2.2);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• -  устройство слежения за нулем (Т.2.7.3);

• -  устройство индикации отклонения от нуля (4.5.5);

• -  устройство уравновешивания тары - выборки массы тары (Т.2.7.5).

Весы имеют следующие режимы работы (4.20 ГОСТ OIML R 76-1-2011):

• -  счетный режим;

• -  вычисление процентных соотношений.

Весы могут быть оснащены аккумуляторной батареей HC-02i и интерфейсами RS-232C, RS-422/485 для связи или передачи результатов измерений на периферийные устройства, например, принтер, электронные регистрирующие устройства, вторичный дисплей, персональный компьютер.

Весы выпускаются в различных модификациях, отличающихся метрологическими (в соответствии с таблицей 1) и техническими (в соответствии с таблицей 2) характеристиками.

Обозначение модификаций весов имеет вид FS-[1]Ki, где:

FS - обозначение типа весов;

[1] - условное обозначение максимальной нагрузки (Max):

6 - 6 кг;

15 - 15 кг;

30 - 30 кг.

Защита от несанкционированного доступа обеспечивается разрушаемой наклейкой или свинцовой пломбой (при наличии необходимой оснастки) предотвращающей доступ к винтам крепления крышки переключателя настройки (регулировки).

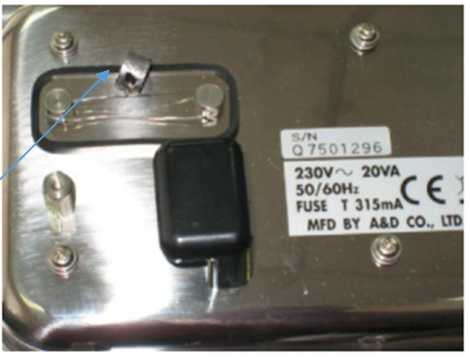

Схема пломбировки представлена на рисунке 2.

Рисунок 2 - Схема пломбировки (1 - свинцовая пломба)

Маркировочная табличка весов содержит следующую основную информацию:

• - обозначение модификации;

• - класс точности;

• - максимальная нагрузка;

• - минимальная нагрузка;

• - поверочный интервал;

• - действительная цена деления (шкалы);

• - торговую марку изготовителя или его полное наименование;

- знак утверждения типа;

- особый диапазон температур.

Знак поверки наносится на свидетельство о поверке (если применимо, в соответствии с действующим законодательством).

Таблица 4 - комплектность средства измерений

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
