Номер по Госреестру СИ: 84327-22
84327-22 Эквиваленты сети
(HV-AN 150)
Назначение средства измерений:
Эквиваленты сети HV-AN 150 (далее по тексту - эквиваленты сети) предназначены для измерений несимметричного напряжения индустриальных радиопомех совместно с измерительными приемниками (анализаторами спектра, селективными вольтметрами).
Внешний вид.
Эквиваленты сети
Рисунок № 1
Общие сведения
Дата публикации - 13.01.2022
Срок свидетельства - 11.01.2027
Номер записи - 185717
ID в реестре СИ - 1395769
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Без модификации, NV-AN150, HV-AN 150,
Производитель
Изготовитель - Фирма "AMETEK CTS Europe GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 17
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 13
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№20 от 2022.01.11 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Эквиваленты сети (HV-AN 150)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
84327-22 Эквиваленты сети (HV-AN 150) Фирма "AMETEK CTS Europe GmbH" (ГЕРМАНИЯ ) |
83850-21 Эквиваленты сети (ЭС-1000(СИ)) ЗАО НПЦ Фирма "НЕЛК" (РОССИЯ г. Москва) |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Эквиваленты сети (ЭС-1000(СИ))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 3 | 0 | 0 | 3 | 3 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 10 | 6 | 4 | 0 | 10 | 6 | 4 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 4 | 0 | 4 | 0 | 0 | 0 | 0 |
Стоимость поверки Эквиваленты сети (ЭС-1000(СИ))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
11000 | 11000 |
Знак утверждения типа
Знак утверждения типа», знака поверки и заводского номера представлены на рисунках 1,2,3. Заводской номер наносится снизу на левую панель корпуса эквивалента сети в виде наклейки в формате «SERIAL No. ХХХХХ».

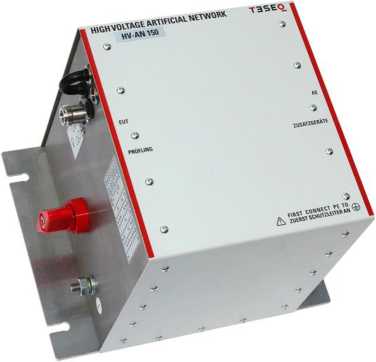

Рисунок 1 - Общий вид эквивалента сети HV-AN 150
места для пломбировки от несанкционированного доступа
место нанесения знака
утверждения типа
нанесения
номера
S Europe GmbH
Str. 255 D-12623 Berlin
*
i No 51562 КЧ MADE IN GERMANY
' I *,\ и ■ I и
Рисунок 2 - Места пломбировки эквивалента сети вид сзади (слева), вид спереди (справа), место нанесения наклейки с заводским номером (снизу)
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование параметра (характеристики) |
Значение параметра (характеристики) |
|
Диапазон рабочих частот, кГц |
от 10 до 4-105 |
|
Коэффициент калибровки, дБ, не более | |
|
- в диапазоне частот от 10 до 100 кГц включ. |
12,0 |
|
- в диапазоне частот от 100 кГц до 108 МГц включ. |
6,0 |
|
- в диапазоне частот от 108 до 400 МГц включ. |
15,0 |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ, не более |
±2,0 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ширина х высота х глубина), мм, не более |
180x180x230 |
|
Масса, кг, не более |
4,2 |
|
Тип соединителя на лицевой панели «О-*» |
N-тип |
|
Рабочие условия применения:
|
от +15 до +25 80 от 630 до 795 |
наносится на титульный лист эксплуатационной документации типографским способом и на корпус эквивалента сети методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к эквивалентам сети HV-AN 150Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 года № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц».
ГОСТ 30805.16.1.2-2013. Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам.
Изготовитель
Фирма «AMETEK CTS Europe GmbH», Германия12623, г.Берлин, Ландсбергер штрассе, 255
Телефон: +49 2307 26070-0
E-mail: sales.cts.eu@ametek.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон +7(495) 583-99-23, факс: +7(495) 583-99-48
Конструктивно эквивалент сети выполнен в виде моноблока. Управление работой эквивалента сети осуществляется механической перемычкой.
Принцип работы эквивалентов сети (V-образный эквивалент сети) заключается в обеспечении передачи питающего напряжения от сети электропитания к испытываемому объекту (техническое средство - источник индустриальных радиопомех), нагрузки объекта на нормированный импеданс, фильтрации сигнала радиопомех и подачи его на выход со стандартизованным сопротивлением 50 Ом для последующего измерения (анализатором спектра, селективным вольтметром).
Общий вид эквивалентов сети, места пломбировки от несанкционированного доступа, нанесения наклейки «Знак утверждения типа», знака поверки и заводского номера представлены на рисунках 1,2,3. Заводской номер наносится снизу на левую панель корпуса эквивалента сети в виде наклейки в формате «SERIAL No. ХХХХХ».
Рисунок 1 - Общий вид эквивалента сети HV-AN 150
места для пломбировки от несанкционированного доступа
место нанесения знака
утверждения типа
нанесения
номера
S Europe GmbH
Str. 255 D-12623 Berlin
*
i No 51562 КЧ MADE IN GERMANY
' I *,\ и ■ I и
Рисунок 2 - Места пломбировки эквивалента сети вид сзади (слева), вид спереди (справа), место нанесения наклейки с заводским номером (снизу)
Программное обеспечение отсутствует.
Таблица 3 -
|
Наименование |
Обозначение |
Количество, шт. |
|
Эквивалент сети |
HV-AN 150 |
1 |
|
Руководство по эксплуатации |
- |
1 |
Таблица 1 - Метрологические характеристики
|
Наименование параметра (характеристики) |
Значение параметра (характеристики) |
|
Диапазон рабочих частот, кГц |
от 10 до 4-105 |
|
Коэффициент калибровки, дБ, не более | |
|
- в диапазоне частот от 10 до 100 кГц включ. |
12,0 |
|
- в диапазоне частот от 100 кГц до 108 МГц включ. |
6,0 |
|
- в диапазоне частот от 108 до 400 МГц включ. |
15,0 |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ, не более |
±2,0 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ширина х высота х глубина), мм, не более |
180x180x230 |
|
Масса, кг, не более |
4,2 |
|
Тип соединителя на лицевой панели «О-*» |
N-тип |
|
Рабочие условия применения:
|
от +15 до +25 80 от 630 до 795 |
