Номер по Госреестру СИ: 84335-22
84335-22 Трансформаторы напряжения
(JDZX5-35R1(CQ)A)
Назначение средства измерений:
Трансформаторы напряжения JDZX5-35R1(CQ)A (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

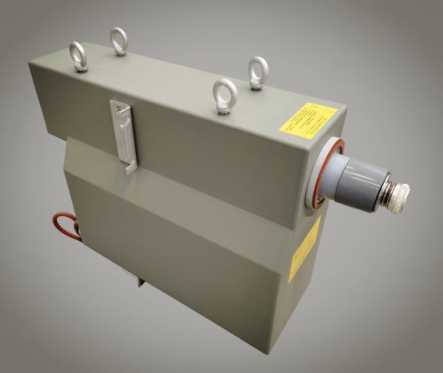

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 13.01.2022
Срок свидетельства - 11.01.2027
Номер записи - 185725
ID в реестре СИ - 1395777
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Dalian No.1 Instrument Transformer Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№20 от 2022.01.11 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Трансформаторы напряжения (JDZX5-35R1(CQ)A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Dalian No.1 Instrument Transformer Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
84335-22 11.01.2027 |
Трансформаторы напряжения, JDZX5-35R1(CQ)A Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
95754-25 27.06.2030 |
Трансформаторы тока, LZZBJ9-10C1G3A Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ |
8 лет |
|
96669-25 16.10.2030 |
Трансформаторы напряжения, JDZX10-10C1 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
96703-25 21.10.2030 |
Трансформаторы тока, LZZBJ9-10C2G3 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
Кто поверяет Трансформаторы напряжения (JDZX5-35R1(CQ)A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трансформаторы напряжения (JDZX5-35R1(CQ)A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на маркировочную табличку трансформатора любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Методы измерений» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения JDZX5-35R1(CQ)AГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы - однофазные, выполненные из специального компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Трансформаторы имеют один изолированный вывод первичной обмотки в верхней части трансформатора. Выводы вторичных обмоток расположены в нижней части корпуса. На лицевой стороне трансформатора расположена табличка с техническими данными.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.
Общий вид трансформаторов представлен на рисунке 1. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено. Пломбирование трансформаторов не предусмотрено.
Рисунок 1 - Общий вид трансформаторов
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Трансформаторы напряжения JDZX5-35R1(CQ)A |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс напряжения по ГОСТ 1516.1-76 и ГОСТ 1516.3-96 |
35 |
|
Наибольшее рабочее напряжение, кВ |
40,5 |
|
Номинальное напряжение первичной обмотки, кВ |
33/\3 |
|
Номинальное напряжение основной вторичной обмотки, В |
100/\3 |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3 |
|
Классы точности основной вторичной обмотки по ГОСТ 1983-2015 |
0,2; 0,5 |
|
Класс точности дополнительной вторичной обмотки по ГОСТ 1983-2015 |
3P |
|
Номинальная мощность основной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
30; 30 |
|
Номинальная мощность дополнительной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
30 |
|
Номинальная частота напряжения сети, Гц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
715х208х458 |
|
Масса, кг, не более |
111 |
|
Рабочие условия измерений:
|
от -25 до +40 90 |
|
Средняя наработка до отказа, ч |
300000 |
|
Средний срок службы, лет |
30 |
