Сведения о средстве измерений: 84514-22 Генераторы сигналов

Номер по Госреестру СИ: 84514-22
84514-22 Генераторы сигналов
(RFSG6H)

Назначение средства измерений:
Генераторы сигналов RFSG6H (далее - генераторы) предназначены для формирования немодулированных электромагнитных колебаний и электромагнитных колебаний с различными видами модуляции в диапазоне частот от 9 кГц до 6 ГГц.

сертификация программного обеспечения
Внешний вид. Генераторы сигналов, http://oei-analitika.ru рисунок № 1
Внешний вид.
Генераторы сигналов
Рисунок № 1
Внешний вид. Генераторы сигналов, http://oei-analitika.ru рисунок № 2
Внешний вид.
Генераторы сигналов
Рисунок № 2

Общие сведения

Дата публикации - 02.02.2022
Срок свидетельства - 31.01.2027
Номер записи - 185956
ID в реестре СИ - 1396367
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

опции: 9k, HP, PE3, RFSG6H,

Производитель

Изготовитель - AnaPico AG
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.

На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:

  • БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
  • ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
  • ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
  • ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
  • ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
  • ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
  • ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
  • ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
  • ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
  • ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
  • ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
  • ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
  • РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
  • СИ БИОАНАЛИЗА
  • СИ В СИСТЕМАХ СВЯЗИ
  • СИ ДЛЯ НАНОИНДУСТРИИ
  • СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
  • СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
  • СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
  • СИ СЛУЖБ ЭКОЛОГИИ
  • СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
  • СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
  • ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ

Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.

Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).

При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 21
Выдано извещений - 1
Кол-во периодических поверок - 5
Кол-во средств измерений - 17
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№222 от 2022.01.31 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Генераторы сигналов (RFSG6H)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений AnaPico AG

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79460-20
02.11.2025
Генераторы сигналов высокочастотные, серии MCSG-ULN
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
81701-21
29.04.2026
Синтезаторы частот серии RFSYN20, RFSYN20
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
83397-21
18.10.2026
Генераторы сигналов, RFSU-FILT
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
84514-22
31.01.2027
Генераторы сигналов, RFSG6H
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
86430-22
16.08.2027
Генераторы сигналов, RFSU-L
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
87766-22
20.12.2027
Генераторы сигналов векторные, RFVSG
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
88228-23
16.02.2028
Генераторы сигналов векторные, RFVSG20L
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
89075-23
26.05.2028
Генераторы сигналов, RFSG-L
AnaPico AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год

Кто поверяет Генераторы сигналов (RFSG6H)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НОВОСИБИРСКИЙ ЦСМ"
(RA.RU.311258)
РСТ
  • опции: 9k, HP, PE3
  • 5 5 0 0 5 5 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • RFSG6H
  • 11 11 0 0 11 11 0
    ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА"
    (RA.RU.311874)
  • RFSG6H
  • 3 0 3 1 3 0 3
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • RFSG6H
  • 2 0 2 0 2 0 2

    Стоимость поверки Генераторы сигналов (RFSG6H)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    10500 10500

    Программное обеспечение

    Генераторы имеют встроенное программное обеспечение (прошивку), которое обрабатывает измерительную информацию, выполняет вычисления и обеспечивает отображение результатов измерений.

    Генераторы могут работать под управлением внешнего персонального компьютера (ПК) с установленным программным обеспечением (ПО), которое через контроллер позволяет выполнять управление генераторами аналогично управлению с передней панели.

    ПО реализовано без выделения метрологически значимой части.

    Уровень защиты ПО «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    • - встроенное

    • - внешнее

    firmware

    ANAPICO GUI

    Номер версии (идентификационный номер ПО)

    • - встроенное

    • - внешнее

    не ниже 0.4.100

    не ниже 2.111


    Знак утверждения типа

    Знак утверждения типа

    наносится на переднюю панель генераторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе - разделе «Введение» руководства по эксплуатации


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к генераторам сигналов RFSG6H

    ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия

    Государственная поверочная схема для средств измерений времени и частоты, утвержденная Приказом Росстандарта от 31 июля 2018 г. № 1621

    Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц, утвержденная Приказом Росстандарта от 30 декабря 2019 г. № 3461

    Техническая документация изготовителя

    Изготовитель

    AnaPico AG, Швейцария
    Адрес изготовителя: 8152 Glattbrugg, Europa-Strasse 9
    Телефон: +41 44 440 00 50
    Факс: +41 44 440 00 50
    Web-сайт: http://www.anapico.com

    Испытательный центр

    Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
    Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
    Телефон: +7(495) 777-55-91
    Факс: +7(495) 640-30-23
    Web-сайт: http://www.prist.ru
    E-mail: prist@prist.ru

    Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте опорным генератором (ОГ). Генераторы имеют внутренний термостатированный ОГ, а также вход для подключения внешней опорной частоты. Генераторы могут формировать сигнал с различными видами модуляции: амплитудной, частотной, фазовой и импульсной.

    Конструктивно генераторы выполнены в виде моноблока настольного исполнения. Питание генераторов осуществляется от адаптера питания постоянного тока. Управление генераторами может осуществляться с передней панели при помощи сенсорного дисплея и вращающегося регулятора, или от персонального компьютера (ПК) через специальное программное обеспечение (ПО). Подключение к ПК осуществляется через стандартные интерфейсы связи, которые расположены на задней панели генераторов. Сигнал с установленными характеристиками поступает на выход, имеющий волновое сопротивление 50 Ом, расположенный на передней панели.

    Генераторы состоят из одной модификации: RFSG6H, в которой установлена аппаратная опция «HP», обеспечивающая уровень мощности на выходе до +25 дБм. Генераторы по заказу могут комплектоваться опцией PE3, которая расширяет динамический диапазон до -120 дБм.

    Общий вид генераторов и место нанесения знака утверждения типа представлены на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Пломба наносится на один из крепежных винтов корпуса генераторов. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

    Заводские (серийные) номера наносятся на наклейку, расположенную на задней панели генераторов.

    А

    Внешний вид. Генераторы сигналов (RFSG6H), http://oei-analitika.ru

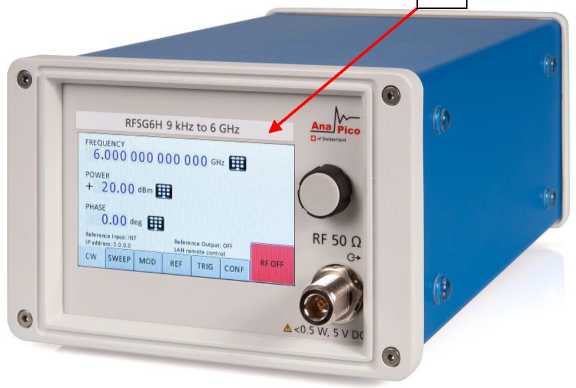

    Рисунок 1 - Общий вид генераторов и место нанесения знака утверждения типа (А)

    Внешний вид. Генераторы сигналов (RFSG6H), http://oei-analitika.ru

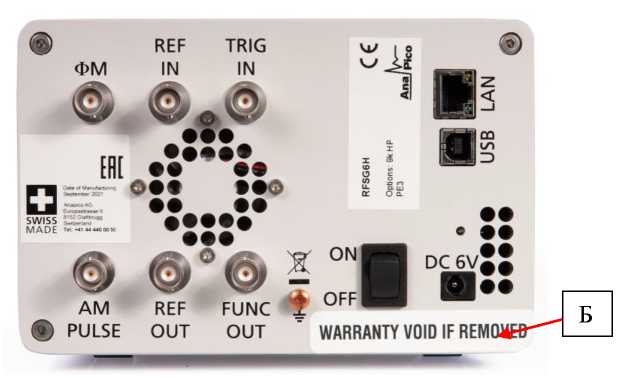

    Рисунок 2 - Вид задней панели генераторов и место пломбировки от несанкционированного доступа (Б)

    Таблица 4 - Комплектность генераторов сигналов RFSG6H

    Наименование

    Обозначение

    Количество, шт.

    Генератор сигналов

    RFSG6H

    1

    Адаптер питания

    -

    1

    Руководство по эксплуатации

    -

    1


    Таблица 2 - Метрологические характеристики^

    Наименование характеристики

    Значение

    Диапазон частот выходного сигнала

    от 9 кГц до 6 ГГц

    Пределы допускаемой относительной погрешности установки частоты выходного сигнала

    ±5 •IO-7

    Диапазон установки уровня выходной мощности, дБм

    в стандартной комплектации:

    • - в диапазоне частот от 9 кГц до 10 МГц не включ.

    • - в диапазоне частот от 10 МГц до 6 ГГц включ.

    от -30 до +20 от -30 до +25

    с опцией PE3:

    • - в диапазоне частот от 9 кГц до 10 МГц не включ.

    • - в диапазоне частот от 10 МГц до 6 ГГц включ.

    от -120 до +20

    от -120 до +24

    Пределы допускаемой основной абсолютной погрешности установки уровня выходной мощности сигнала, дБ

    • - в диапазоне уровней выходной мощности св. +15 до +23 дБм

    • - в диапазоне уровней выходной мощности от -30 до +15 дБм включ.

    • - в диапазоне уровней выходной мощности от -65 до -30 дБм не включ.

    • - в диапазоне уровней выходной мощности от -120 до -65 дБм не включ. (при уровне выходной мощности до +20 дБм включ. в диапазоне частот от 100 кГц до 10 МГц не включ., и до +23 дБм в диапазоне частот от 10 МГц до 6 ГГц)

    ±1,5

    ±1,0

    ±1,5

    ±2,0

    Пределы допускаемой дополнительной абсолютной погрешности установки уровня выходной мощности сигнала, дБ/ °C

    (в рабочем диапазоне температур, при отклонении от диапазона температур окружающего воздуха при нормальных условиях измерений)

    ±0,015

    Относительный уровень гармонических составляющих (2-я и 3-я гармоники) спектра выходного сигнала, дБн, не более

    (при уровне выходной мощности +5 дБм, в диапазоне частот от 100 кГц до 6 ГГц)

    -30

    Примечания

    1) Нормируются при нормальных условиях измерений, если не указано другое; дБм - уровень мощности в дБ относительно 1 мВт;

    дБн - уровень мощности в дБ относительно уровня несущей

    Продолжение таблицы 2

    Наименование характеристики

    Значение

    Относительный уровень негармонических составляющих спектра выходного сигнала при отстройке от несущей более 3 кГц, дБн, не более

    - в диапазоне частот от 100 кГц до 312 МГц включ.

    -66

    - в диапазоне частот св. 312 до 625 МГц включ.

    -70

    - в диапазоне частот св. 625 до 2,5 ГГц включ.

    -65

    - в диапазоне частот св. 2,5 до 6 ГГц включ. (при уровне выходной мощности +10 дБм)

    -60

    Уровень однополосного фазового шума, дБн/Гц, не более - при отстройке от несущей 20 кГц, на частотах несущей: 500 МГц

    -134

    1 ГГц

    -128

    2 ГГц

    -122

    3 ГГц

    -118

    4 ГГц

    -116

    6 ГГц

    (при уровне выходной мощности +10 дБм)

    -112

    Характеристики амплитудной синусоидальной амплитудной модуляции (АМ)

    Диапазон установки коэффициента АМ (Кам), %

    от 0 до 90

    Пределы допускаемой абсолютной погрешности установки КАМ, % (при частоте модулирующего сигнала 1 кГц и уровне выходной мощности 0 дБм)

    ±(0,01-Кам+5)

    Характеристики частотной синусоидальной модуляции (ч

    1М)

    Масштабный коэффициент N2)

    - в диапазоне частот от 9 кГц до 1,25 ГГц включ.

    0,05-f 3)

    - в диапазоне частот св. 1,25 до 2,5 ГГц включ.

    0,125

    - в диапазоне частот св. 2,5 до 6 ГГц включ.

    0,25

    Значение максимальной девиации частоты (Гд), МГц - в диапазоне частот от 9 кГц до 1,25 ГГц включ.

    0,05-f

    - в диапазоне частот св. 1,25 до 6 ГГц включ.

    N•200

    Диапазон частот модулирующего сигнала, кГц

    от 0 до 800

    Пределы допускаемой абсолютной погрешности установки девиации частоты, Гц

    (при частоте модулирующего сигнала 1 кГц, уровне выходной мощности 0 дБм и индексе ЧМ более 0,2)

    ±(0,05Тд+20)

    Характеристики фазовой синусоидальной фазовой модуляции (ФМ)

    Диапазон установки девиации фазы (0д), рад (в диапазоне частот от 1,25 до 6 ГГц)

    от 0 до N-300

    Диапазон частот модулирующего сигнала, кГц

    от 0 до 800

    Пределы допускаемой абсолютной погрешности установки девиации фазы, рад

    (при частоте модулирующего сигнала 1 кГц, девиации фазы не более N•80 и уровне выходной мощности 0 дБм)

    ±(0,05-0д+0,01)

    Примечание

    2) Масштабный коэффициент N используется для определения

    верхней границы

    диапазона установки девиации частоты при ЧМ и девиации фазы при ФМ;

    3) f - частота основного сигнала;

    дБн/Гц - уровень мощности в дБ относительно уровня несущей, приведенный к полосе

    1 Гц

    Продолжение таблицы 2

    Наименование характеристики

    Значение

    Характеристики импульсной модуляции (ИМ)

    Минимальное значение длительности импульса, нс

    30

    Время нарастания/спада радиоимпульса, нс, не более

    30

    Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее

    70

    Условия измерений

    Нормальные условия измерений:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха, %, не более

    • - атмосферное давление, кПа

    от +20 до +30

    80

    от 84,0 до 106,7

    Время прогрева, мин, не менее

    30

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Тип выходного разъема

    N, розетка

    Напряжение питающей сети, В

    от 100 до 240

    Номинальные значения частоты питающей сети, Г ц

    50; 60

    Номинальное значение напряжения постоянного тока от адаптера питания постоянного тока, В

    6

    Потребляемая мощность, Вт, не более

    20

    Рабочие условия применения:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха (при температуре до +30 °С, без конденсации), %, не более

    • - атмосферное давление, кПа

    от 0 до +40

    90

    от 84,0 до 106,7

    Масса, кг, не более

    2,5

    Габаритные размеры (ширинах высотах глубина), мм

    174x117x262
