Наименование

Обозначение

Количество

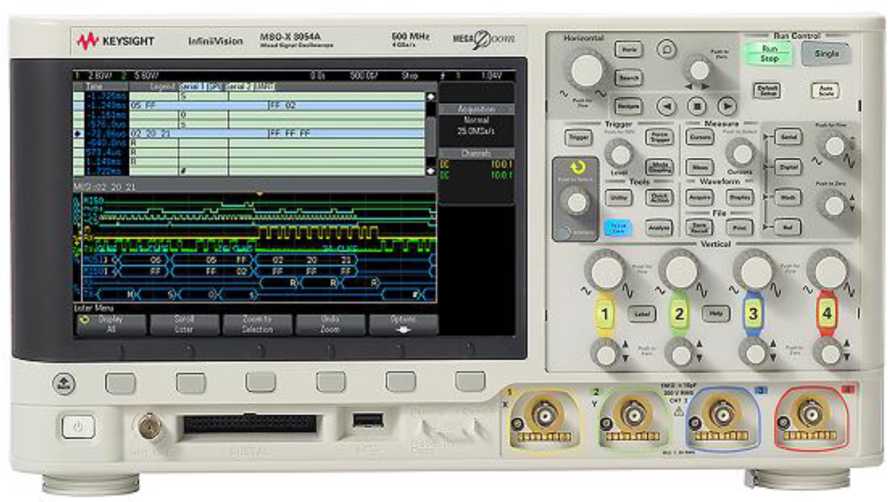

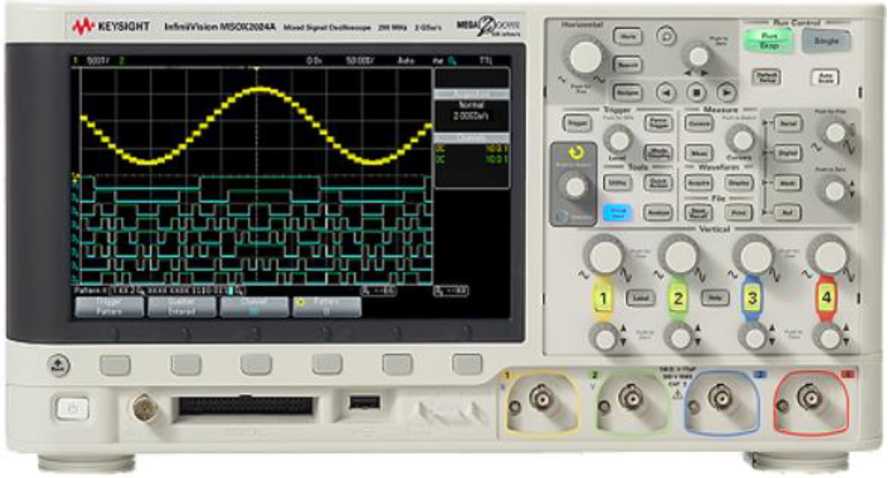

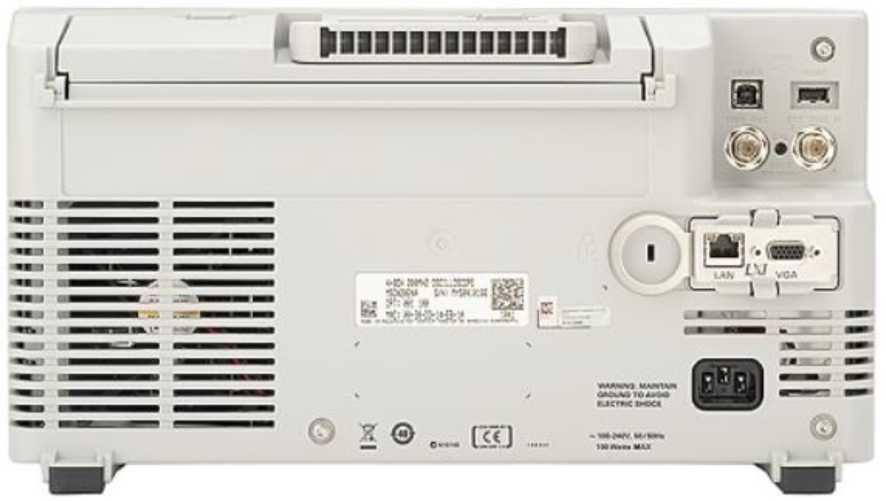

Осциллограф цифровой InfiniiVision Х (модификация по заказу)

-

1 шт.

Кабель питания

-

1 шт.

Пробник

-

по числу каналов

Пробник цифровой

-

1 шт. ¹⁾

Руководство по эксплуатации

-

1 экз.

Примечание - ¹⁾ - для модификаций MSO-X

Наименование характеристики

Значение

Максимальная        частота

дискретизации, ГГ ц

DSO-X/MSO-X 2xxxA

1 на каждый канал

DSO-X/MSO-X 3xxxA

2 на каждый канал

Объем памяти, МБ

1 на каждый канал;

2 на каждый канал в режиме чередования

Разрешение по вертикали, бит

8

Канал вертикального отклонения

Число входных аналоговых каналов

DSO-X/MSO-X xxx2A

2

DSO-X/MSO-X xxx4A

4

Полоса    пропускания    по

уровню минус 3 дБ, МГц, не менее

DSO-X/MSO-X xx0xA

70

DSO-X/MSO-X xx1xA

100

DSO-X/MSO-X xx2xA

200

DSO-X/MSO-X 303xA

350

DSO-X/MSO-X 305xA

500

Входной импеданс

DSO-X/MSO-X 2xxxA

(1,00±0,02) МОм / 11 пФ

DSO-X/MSO-X 3xxxA

(1,00±0,01) МОм / 14 пФ;

(50,00±0,75) Ом

Диапазон установки коэффициента отклонения (Ко), В/дел

DSO-X/MSO-X 2xxxA

от 1-10³ до 5

DSO-X/MSO-X 3xxxA

Пределы        допускаемой

абсолютной     погрешности

коэффициента отклонения, В

DSO-X/MSO-X 2xxxA

±(0,04-8 [дел]-Ко [В/дел]) ¹⁾¹

±(0,03-8 [дел]-КО [В/дел]) ²⁾

DSO-X/MSO-X 3xxxA

±(0,02^8[дел] -КО[В/дел])

Максимальное входное напряжение, В

DSO-X/MSO-X 2xxxA

300 (среднеквадратическое значение); 400 (пиковое)

DSO-X/MSO-X 3xxxA

135 (среднеквадратическое значение); 190 (пиковое)

Канал горизонтального отклонения

Диапазон установки коэффициента развертки (Кр), с/дел

DSO-X 2002A, DSO-X 2004A, DSO-X 2012A,

DSO-X 2014A, MSO-X 2002A, MSO-X 2004A,

MSO-X 2012A, MSO-X 2014A

от 5М0^-9 до 50

DSO-X 2022A, DSO-X 2024A, MSO-X 2022A,

MSO-X 2024A

от 2М0^-9 до 50

DSO-X 3012A, DSO-X 3014A, MSO-X 3012A, MSO-X 3014A

от 5М0^-9 до 50

Наименование характеристики

Значение

Канал горизонтального отклонения

Диапазон установки коэффициента развертки (Кр), с/дел

DSO-X 3024A, DSO-X 3032A, DSO-X 3034A,

MSO-X 3024A, MSO-X

3032A, MSO-X 3034

от 240’⁹ до 50

DSO-X 3052A, DSO-X 3054A, MSO-X 3052A, MSO-X 3054A

от 140’⁹ до 50

Пределы        допускаемой

относительной   погрешности

частоты внутреннего опорного генератора

±(25+Кэ)40’⁶

Синхронизация

Виды запуска

автоматический, ждущий, однократный, принудительный

Источники синхросигнала

любой из входных каналов, сеть, внешний, генератор

Диапазон уровня входного сигнала внутренней синхронизации, делений

±6

Минимальный уровень входного сигнала внутренней синхронизации

1 деление ¹⁾; 0,6 деления ²⁾

Диапазон уровня входного сигнала внешней синхронизации, В

±8

Минимальный       уровень

входного сигнала внешней синхронизации

200 мВ в диапазоне частот входного сигнала от 0 до 100 МГц;

350 мВ в диапазоне частот входного сигнала св. 100 до 200 МГц

Логический анализатор (модификации MSO)

Число входных цифровых каналов

MSO-X 2xxxA

8

MSO-X 3xxxA

16

Входной импеданс пробника

(100±2) кОм / 8 пФ

Разрешение по вертикали

1 бит

Пороговые           уровни

срабатывания Un

TTL (+1,4 В); CMOS (+2,5 В); ESL (-1,3 В) или определяемый пользователем

Пределы установки уровня срабатывания, определяемого пользователем, В

±8 с шагом 0,01

Пределы        допускаемой

абсолютной     погрешности

установки             уровня

срабатывания, В

±(0,03-Un+0,1)

Максимальное       входное

напряжение, В

±40 (пиковое)

Наименование характеристики

Значение

Встроенный генератор сигналов стандартной/произвольной формы (только с установленной опцией - DSOX2WAVEGEN или DSOX3WAVEGEN)

Виды       воспроизводимых

сигналов

синусоидальный, прямоугольный, треугольный, пилообразный, импульсный, напряжение постоянного тока, шум, амплитудная модуляция, частотная модуляция, частотная манипуляция, гаверсинус, экспоненциальные фронт и срез, кардиоида, гауссовский импульс, произвольной формы

Диапазон              частот

воспроизводимых сигналов

синусоидальный

от 0,1 Гц до 20 МГц

прямоугольный/ импульсный

от 0,1 Гц до 10 МГц

треугольный/ пилообразный

MSO-X 2xxxA

от 0,1 Гц до 100 кГц

MSO-X 3xxxA

от 0,1 Гц до 200 кГц

шум

до 20 МГ ц

Амплитуда воспроизводимых сигналов, В

от 0,02 до 5 В (нагрузка 1 МОм); от 0,01 до 2,5 В (нагрузка 50 Ом)

Примечания

• ¹⁾ - при КО<10 мВ/дел;

• ²⁾ - при Ко>10 мВ/дел;

КЭ - коэффициент, зависящий от числа лет эксплуатации осциллографа, и составляющий 540^-6 в год

Наименование характеристики

Значение

Параметры дисплея

цветной ЖК TFT, диагональ 8,5 дюйма, разрешение 800 на 480 точек

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

от 100 до 240 или от 100 до 120 50/60 или 50/60/400

Габаритные       размеры,       мм,

(длина^хширина^хвысота)

381x204x142

Масса, кг

3,9

Рабочие условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

от 0 до +55

95 при температуре +40 °С

Средний срок службы, лет

10

Средняя наработка на отказ, ч

10 000
