Номер по Госреестру СИ: 84625-22
84625-22 Термоманометры скважинные
(DataSphere® ERD™)
Назначение средства измерений:
Термоманометры скважинные DataSphere® ERD™ (далее по тексту - термоманометры или ERD) предназначены для измерений температуры и абсолютного давления газообразных и жидких сред в процессе добычи, закачки, а также мониторинга условий внутри скважин в реальном времени.
Внешний вид.
Термоманометры скважинные
Рисунок № 1
Внешний вид.
Термоманометры скважинные
Рисунок № 2
Общие сведения
Дата публикации - 04.03.2022
Срок свидетельства - 03.03.2027
Номер записи - 186829
ID в реестре СИ - 1397824
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 15 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Компания "Halliburton Intelligent Completions"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Современная Тюмень - это крупный промышленный город, который является нефтегазовой столицей России, как административный центр крупнейшего нефтегазодобывающего региона. Тюмень расположена на юге Тюменской области и Западной Сибири, на берегах реки Тура, которая является левым притоком Тобола.
Город находится в четырехстах километрах от границы с Казахстаном. Крупнейшими ближайшими городами от Тюмени являются Екатеринбург - 325 километров, и Тобольск - 246 километров. Относительно Москвы часовой пояс имеет смещение на +2 часа.
В настоящее время город находится на стадии экономического и территориального роста. В результате экологическая ситуация ухудшается с каждым годом. Давайте говорить честно и без приукрашивания. Если раньше экологическая ситуация была неудовлетворительной, то сейчас она становится все более критической. Чем ближе к центру города, тем сильнее влияние транспортных выбросов. Зеленые насаждения в городе не справляются. Из-за большого количества транспорта дороги расширяются за счет прилегающих территорий, засаженных газонами и деревьями. Особенно сильно влияние тепловых электростанций, которые из-за роста города вынуждены работать все интенсивнее и интенсивнее.
Отчет "Анализ рынка поверки в Тюмени" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тюмень.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№548 от 2022.03.03 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Термоманометры скважинные (DataSphere® ERD™)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
84625-22 Термоманометры скважинные (DataSphere® ERD™) Компания "Halliburton Intelligent Completions" (СОЕДИНЕННЫЕ ШТАТЫ ) |
81852-21 Термоманометры погружные КВСМ-1 (КВСМ-1) Закрытое акционерное общество "Геоптикс" (ЗАО "Геоптикс") (РОССИЯ г. Екатеринбург) |
Все средства измерений Закрытое акционерное общество "Геоптикс" (ЗАО "Геоптикс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
84625-22 03.03.2027 |
Термоманометры скважинные, DataSphere® ERD™ Компания "Halliburton Intelligent Completions" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
15 лет |
|
84953-22 25.03.2027 |
Термоманометры скважинные, DataSphere® Компания "Halliburton Intelligent Completions" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
15 лет |
Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.
Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.
Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.
Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".
В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.
Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Термоманометры погружные КВСМ-1 (КВСМ-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Термоманометры погружные КВСМ-1 (КВСМ-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из встроенного и автономного ПО. Метрологически значимым является только встроенное ПО.
Встроенное ПО выполняет функцию обработки и преобразования измерительной информации, а также осуществляет коммуникацию между термоманометром и внешней установкой сбора данных с функцией запроса необработанных данных с термоманометров, конвертирования данных с термоманометров в инженерные единицы.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция термоманометра исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО отсутствуют.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 5 «Устройство и работа изделия» паспорта.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термоманометрам скважинным автономным DataSphere® ERD™ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Государственная поверочная схема для средств измерений абсолютного давления, утвержденная Приказом от 06.12.2019 г. № 2900.
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Росстандарта от 29.06.2018 г. № 1339.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Стандарт предприятия на термоманометры скважинные DataSphere® ERD™.
Изготовитель
Компания «Halliburton Intelligent Completions»Адрес: 77386 США, г. Спринг (штат Техас), дорога Вудландс, 445
Телефон: +1 281-297-1200, факс +1 281-297-1440
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, Web-сайт: www.vniims.ru
Принцип действия термоманометров основан на преобразовании измеряемых значений давления и температуры в скважине в частотный выходной электрический сигнал, его дальнейшей обработки при помощи электронного устройства на поверхности, а также передачи измерительной информации в цифровом виде на внешнее устройство сбора данных.
В качестве чувствительных элементов (далее - ЧЭ) используется электрическая резонирующая диафрагма.
Термометры изготавливаются двух модификаций: ERD и ERD-HT 200, различающихся по верхнему пределу измерений абсолютного давления.
Конструктивно термоманометры выполнены в герметичном металлическом корпусе цилиндрической формы со сварными стыками, либо с опрессованным соединением металл-металл. Внутри корпуса размещена электрическая резонирующая диафрагма, предназначенная для преобразования и вывода измерительной информации на внешнее устройство сбора данных. Сила тока, проходящая через кабель, заставляет механический резонатор колебаться с определенной частотой. Информация об изменении частоты тока от термоманометров передается по проводной системе на внешнее устройство сбора и обработки данных посредством фирменного протокола, запатентованного компанией «Халлибуртон Интернэшнл Инк.».
Термоманометры могут изготавливаться с одной парой ЧЭ давления и температуры с целью получения измерительной информации в насосно-компрессорной трубе (далее - НКТ) или двойной парой ЧЭ давления и температуры для получения результатов измерений в НКТ и в затрубном пространстве.
Внешнее устройство сбора данных ERDReader™ (далее - внешнее устройство) предназначено для выполнения следующих функций:
-
- удаленного мониторинга параметров скважин;
-
- обработки, декодирования, отображения и регистрации получаемых данных в единицах температуры и давления;
-
- обеспечения электропитанием скважинных проборов;
-
- автоматического сохранения измеренной информации на энергонезависимое хранилище с установленной периодичностью;
-
- передачи измерительной информации к рабочему месту оператора.
Измерительная информация в реальном времени отображается на ЖК экране (при наличии) внешнего устройства, либо на дисплее подключенного к внешнему устройству компьютера или прочего устройства коммуникации (ноутбук, смартфон, планшетный компьютер, ПК). Измерительная информация, полученная от термоманометров, сохраняется в памяти устройства, установленной внутри внешнего устройства, и может быть просмотрена и отредактирована с использованием компьютера или прочего устройства при подключении к внешнему устройству посредством сети Ethernet, Wi-Fi.
Конструктивно внешнее устройство выполнено в металлическом цилиндрическом корпусе с кабельным вводом для подключения термоманометра и выводом для выходного цифрового сигнала. Внутри корпуса размещен блок электроники. Электрическое питание внешнего устройства осуществляется за счет источников переменного, постоянного тока или за счет источников автономных систем.
Общий вид термоманометров приведен на рисунке 1. Общий вид внешнего устройства сбора данных приведен на рисунке 2.
Заводской номер наносится на корпус термоманометра методом гравировки. Конструкция средства измерений не предусматривает нанесение знака поверки на термоманометры.
Пломбирование термоманометров не предусмотрено.
Место нанесения заводского номера

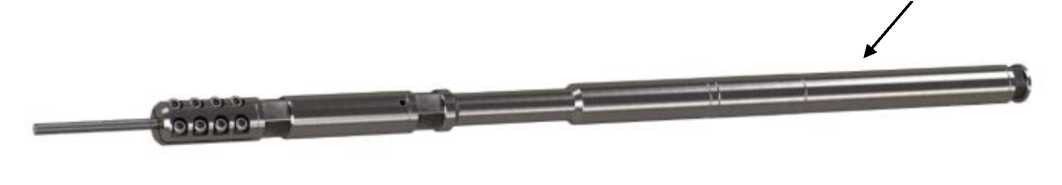

Рисунок 1 - Общий вид термоманометра скважинного DataSphere® ERD™
Рисунок 2 - Общий вид внешнего устройства сбора данных ERDReader™
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Термоманометр скважинный |
DataSphere® ERD™ |
1 шт. |
|
Внешнее устройство сбора данных |
ERDReader™ |
1 шт. |
|
Паспорт |
- |
1 экз. |
Метрологические и основные технические характеристики термоманометров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений абсолютного давления, МПа - ERD - ERD-HT 200 |
от 0 до 68,94; от 0 до 103,4 от 0 до 137,89 |
|
Пределы допускаемой приведенной погрешности к ВПИ(1) измерений абсолютного давления, % |
±0,03 |
|
Разрешающая способность показаний при измерении давления, МПа |
0,0001 |
|
Диапазон измерений температуры, °С |
от 0 до +175 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,15 |
|
Разрешающая способность показаний при измерении температуры, °С |
0,001 |
|
Примечание: (1) ВПИ - верхний предел измерений. | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время опроса (программируемое), с |
от 1 до 3600 |
|
Напряжение питания постоянного тока внешнего устройства сбора данных, В |
от 12 до 30 |
|
Потребляемая мощность внешнего устройства сбора данных, Вт, не более |
6,5 |
|
Габаритные размеры термоманометра (длинахнаружный диаметр), мм, не более |
810x25,4 |
|
Масса термоманометра, кг, не более |
3,1 |
|
Габаритные размеры внешнего устройства сбора данных, мм |
120x135x161 |
|
Рабочие условия эксплуатации термоманометра: - температура окружающей среды, °С |
от -50 до +175 |
|
Рабочие условия эксплуатации внешнего устройства сбора данных: - температура окружающей среды, °С |
от -40 до +85 |
|
Средняя наработка на отказ, ч |
400000 |
|
Назначенный срок службы, лет, не менее |
15 |
