Сведения о средстве измерений: 84846-22 Преобразователи перемещения токовихревые

Номер по Госреестру СИ: 84846-22
84846-22 Преобразователи перемещения токовихревые
(BN-3300XL)

Назначение средства измерений:
Преобразователи перемещения токовихревые BN-3300XL (далее - преобразователи) предназначены для измерений виброперемещения и относительного перемещения (осевого смещения) на объектах Арктик СПГ.

сертификация программного обеспечения
Внешний вид. Преобразователи перемещения токовихревые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи перемещения токовихревые
Рисунок № 1

Общие сведения

Дата публикации - 11.03.2022
Срок свидетельства -
Номер записи - 186872
ID в реестре СИ - 1397899
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

3300 XL 8MM,

Производитель

Изготовитель - Фирма "Bently Nevada, LLC"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.

Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.

Приказы РСТ, где упоминается данный тип СИ

№564 от 2022.03.05 ПРИКАЗ_Об утверждении типов средств измерений (19)

Наличие аналогов СИ: Преобразователи перемещения токовихревые (BN-3300XL)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Bently Nevada, LLC"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
72684-18
27.09.2029
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, серии 3500
Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
84846-22

Преобразователи перемещения токовихревые, BN-3300XL
Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
86198-22

Преобразователи перемещения токовихревые, BN-3300XL
Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
86417-22

Преобразователи частоты вращения , 3300XL
Фирма "Bently Nevada, LLC" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года

Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.

Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.

По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.

Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.

Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи перемещения токовихревые (BN-3300XL)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГБУ "ВНИИМС"
(RA.RU.311493)
РСТ
  • 3300 XL 8MM
  • 14 14 0 0 14 14 0

    Стоимость поверки Преобразователи перемещения токовихревые (BN-3300XL)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в руководстве по эксплуатации раздел 4 «Монтаж».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к преобразователям перемещения токовихревым BN-3300XL

    Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»

    Техническая документация фирмы «Bently Nevada, Inc.», США

    Изготовитель

    Фирма «Bently Nevada, LLC.», США
    Адрес: 1631 Bently Parkway South Minden, Nevada 89423, США
    Телефон: +1 775 782 3611
    Факс: +1 775 215 2876
    Web-сайт: www.ge-mcs.com/bently-nevada

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д.46
    Телефон: +7 (495) 437 55 77
    Факс: +7 (495) 437 56 66
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого преобразователем, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния между чувствительным элементом преобразователя и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения.

    Конструктивно преобразователи состоят из датчика, генератора гармонических колебаний (проксиметра) и соединительного кабеля. Датчик питается высокочастотным напряжением от проксиметра. Измерение виброперемещения происходит без механического контакта преобразователя с контролируемым объектом. Датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.

    Заводской номер датчика маркируется на проводе, заводской номер проксиметра маркируется на передней панели корпуса. Заводские номера датчика и проксиметра представлены в буквенно-цифровом обозначении, и наносятся на провод датчика и на корпус проксиметра методом наклейки.

    К преобразователям данного типа относятся преобразователи, состоящие из датчиков модификации 330105-02-12-05-02-RU с заводскими номерами: 20G00THR, 20G00THP, 20G00THW, 20G00THX, 20G010YY, 20G010YZ, 20G010Z0 и проксиметров модификации 330180-51-RU с заводскими номерами: 20G0130R, 20G0130T, 20G0130P, 20G0130U, 20G0130W, 20G0130X, 20G0130Y.

    Общий вид преобразователей перемещения токовихревых BN-3300XL представлен на рисунке 1. Пломбирование преобразователей не предусмотрено. Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

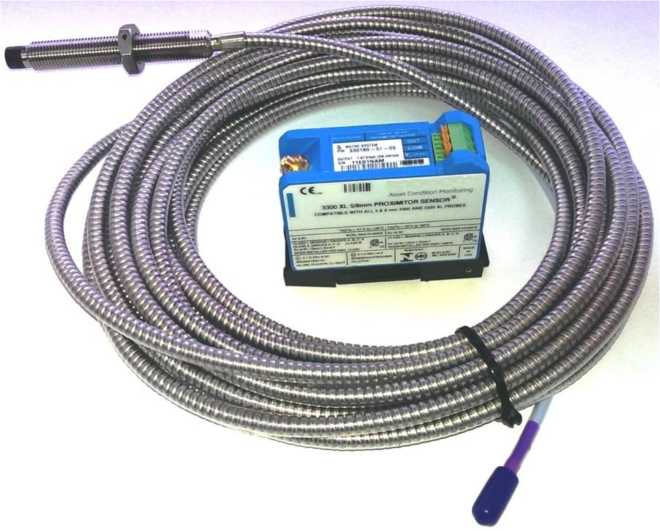

    Внешний вид. Преобразователи перемещения токовихревые (BN-3300XL), http://oei-analitika.ru

    Рисунок 1 - Общий вид преобразователей перемещения токовихревых BN-3300XL

    Программное обеспечение отсутствует.


    Таблица 3 -

    Наименование

    Количество

    Преобразователи перемещения токовихревые BN-3300XL в составе:

    • - датчики

    • - проксиметр

    7 шт.

    7 шт.

    Паспорт

    14 экз.

    Методика поверки МП 204/3-27-2021

    1 экз.

    Руководство по эксплуатации

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальное значение коэффициента преобразования, мВ/мкм

    7,87

    Пределы отклонения действительного значения коэффициента преобразования от номинального значения, %

    ±10

    Диапазон измерений виброперемещения, мкм

    от 1 до 1000

    Диапазон рабочих частот, Гц

    от 0 до 1000

    Нелинейность амплитудной характеристики, %

    ±1,5

    Неравномерность частотной характеристики в диапазоне рабочих частот, %

    ±2,5

    Диапазон измерений относительного перемещения (осевого смещения), мм

    от 0,25 до 2,3

    Пределы основной относительной погрешности измерения относительного перемещения (осевого смещения), %

    ±3

    Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения, вызванного изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, %/°С

    ±0,02

    Нормальные условия измерений:

    - температура окружающей среды, °С

    от +18 до +28

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Напряжение питания, В

    от -17,5 до 26

    Рабочий диапазон температур, °С

    от -52 до +177

    Габаритные размеры датчика, мм, не более

    - диаметр

    10

    - длина

    250

    Габаритные размеры проксиметра, мм, не более

    - длина

    81,3

    - ширина

    61,2

    - высота

    63,5

    Масса комплекта, г, не более

    720
