Номер по Госреестру СИ: 85216-22
85216-22 Анализаторы размера частиц
(Analysette 28)
Назначение средства измерений:
Анализаторы размера частиц Analysette 28 (далее - анализаторы) предназначены для измерений размера частиц порошкообразных материалов, суспензий, эмульсий.
Внешний вид.
Анализаторы размера частиц
Рисунок № 1
Общие сведения
Дата публикации - 14.04.2022
Срок свидетельства - 08.04.2027
Номер записи - 187242
ID в реестре СИ - 1398789
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Analysette 28,
Производитель
Изготовитель - Фирма "Fritsch GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№924 от 2022.04.08 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Анализаторы размера частиц (Analysette 28)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Fritsch GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
19257-00 |
Микроанализатор размеров частиц лазерный дифракционный, Analysette 22 Фирма "Fritsch GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
30865-05 |
Анализаторы размера частиц лазерные, Analysette 22 Фирма "Fritsch GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
45118-10 01.08.2015 |
Анализаторы размеров частиц лазерные, Analysette 22 Фирма "Fritsch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56405-14 05.02.2019 |
Анализаторы размера частиц, Analysette 22 MicroТec plus Фирма "Fritsch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56406-14 05.02.2019 |
Анализаторы размера частиц, Analysette 22 NanoТec plus Фирма "Fritsch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
66032-16 16.12.2021 |
Анализаторы размера частиц, Analysette 22 NanoТec Фирма "Fritsch GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
82781-21 26.08.2026 |
Анализаторы размера частиц, Analysette 22 Next Nano, Analysette 22 Next Micro Фирма "Fritsch GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
85216-22 08.04.2027 |
Анализаторы размера частиц, Analysette 28 Фирма "Fritsch GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.
Бесплатный
Кто поверяет Анализаторы размера частиц (Analysette 28)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 2 | 1 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы размера частиц (Analysette 28)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы оснащены программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Image Sizing Software |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.8 |
|
Цифровой идентификатор ПО |
- |
Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 5 руководства по эксплуатацииНормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам размера частиц Analysette 28ГОСТ 8.606-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов
Техническая документация фирмы «Fritsch GmbH», Германия.
Изготовитель
Фирма «Fritsch GmbH», ГерманияАдрес: Industriestrasse 8 55743 Idar-Oberstein, Germany
Телефон +49 67 84 70 0
Web-сайт: www.fritsch.de
E-mail: info@fritsch.de
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева»Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Телефон (факс): +7(343) 350-26-18, +7(343) 350-20-39
Web-сайт: http://www.uniim.ru
Принцип действия основан на цифровой обработке динамически получаемых изображений проекций анализируемых частиц. В качестве источника света в анализаторе используется светодиодный стробоскоп.
Частицы, попадая в освещенный рабочий объем, проецируются на чип цифровой камеры, которая делает снимки рабочего объема. Цифровая камера захватывает изображения силуэтов частиц и сохраняет их в памяти компьютера. Обнаруженные объекты затем анализируются программным обеспечением для последующего определения их размеров.
Конструктивно анализатор представляет собой настольный лабораторный прибор, который состоит из цифровой камеры, объектива, источника света, проточной измерительной ячейки, а также измерительного блока с лотковым питателем и приёмной воронкой (для измерений порошков и сыпучих материалов в сухой среде) или блока диспергирования в жидкости (для анализа суспензий и эмульсий в жидкой среде).
В комплектность анализатора в зависимости от заказа входит несколько объективов для измерений в сухой и в жидкой среде, которые отличаются увеличением и диапазоном измерений.
Маркировочная табличка с заводским номером расположена в правом нижнем углу задней стенки корпуса анализатора. Заводской номер имеет цифровой формат, нанесен типографским способом.
Общий вид анализатора представлен на рисунке 1.

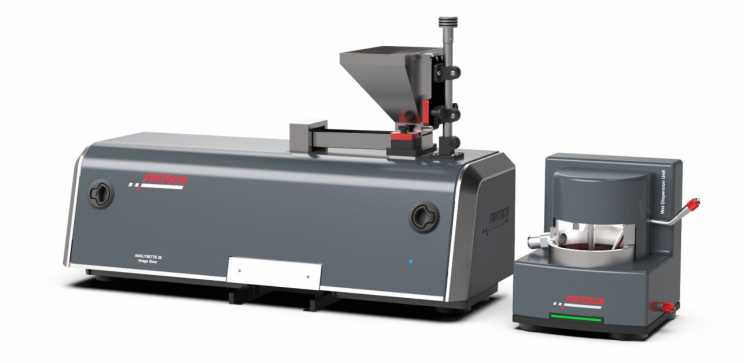

Рисунок 1 - Общий вид анализатора
Пломбировка анализатора не предусмотрена.
Нанесение знака поверки на средство измерений не предусмотрено.
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Анализатор размера частиц (комплектность в соответствии с заказом) |
Analysette 28 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 116-241-2020 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Измерения в сухой среде |
Измерения в жидкой среде | |
|
Диапазон измерений размеров частиц, мкм, для объективов: - объектив с увеличением 0,157х |
от 90 до 4000 | |
|
- объектив с увеличением 0,35х |
от 40 до 4000 |
от 20 до 3000 |
|
- объектив с увеличением 0,735х |
от 20 до 4000 |
от 20 до 2000 |
|
- объектив с увеличением 1,33х |
- |
от 20 до 1000 |
|
Пределы допускаемой относительной погрешности измерений размеров частиц, % |
± 15 |
± 15 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Измерения в сухой среде |
Измерения в жидкой среде | |
|
Электрическое питание: - напряжение, В |
220 ± 20 | |
|
- частота, Гц |
50/60 | |
|
Габаритные размеры, см, не более - длина |
90 |
122 |
|
- ширина |
30 |
62 |
|
- высота |
55 |
55 |
|
Диапазон показаний размеров частиц, мкм, |
от 20 до 20000 |
от 5 до 3000 |
|
в том числе для объективов: - объектив с увеличением 0,157х |
от 90 до 20000 |
- |
|
- объектив с увеличением 0,35х |
от 40 до 9000 |
от 20 до 3000 |
|
- объектив с увеличением 0,735х |
от 20 до 4500 |
от 10 до 2000 |
|
- объектив с увеличением 1,33х |
- |
от 5 до 1000 |
|
Условия эксплуатации: - температура окружающего воздуха, оС |
от +10 до +40 | |
|
- относительная влажность воздуха, % |
от 40 до 80 | |
