Принцип действия системы основан на следующих методах измерения:

• 1) для определяемых компонентов NOx, СО, СО2 - фотометрический метод;

• 2) для определяемого компонента O2 - парамагнитный;

• 3) температуры - терморезистивный;

• 4) давления - резонансночастотный;

• 5) скорость потока - по перепаду давления;

• 6) объемная доля паров воды - психрометрический.

Система является стационарной и состоит из трех уровней:

• — уровня первичных средств измерений, точки измерения (ПИ);

• — уровень сбора и передачи данных, каналы АСУТП ABB энергоблоков (УСПД);

• — уровня информационно-вычислительного комплекса (ИВК).

Связь между ПИ и УСПД осуществляется по токовому интерфейсу (4-20) мА через модули ввода AI810 (регистрационный номер 26156-08). Текущие измеренные значения от УСПД в ИВК передаются через станционную компьютерную сеть Ethernet, протокол OPC. Передача данных по цифровым интерфейсам осуществляется без искажений передаваемой информации.

Уровень ПИ включает в себя следующие средства измерений:

• - комплекс газоаналитический SERVOPRO 4900 (регистрационный номер 53156-13);

• - измеритель скорости потока D-FL 100 (регистрационный номер 18069-12);

• - термопреобразователь c унифицированным сигналом ТСПУ-Л-22322 (регистрационный номер 40903-09);

• - преобразователь давления измерительный EJX530A (регистрационный номер 59868-15);

• - анализатор влажности HYGROPHIL H.

АСИВ представляет собой единичный экземпляр системы измерительной, спроектированной для конкретного объекта из компонентов отечественного и импортного изготовления. Монтаж и наладка АСИВ осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией АСИВ и эксплуатационными документами ее компонентов.

Измерение содержания веществ в АСИВ состоит из следующих этапов: первичная подготовка пробы, транспортировка пробы, анализ пробы, обработка результатов анализа.

Первичная подготовка пробы заключается в очистке газовой пробы от частиц механических примесей.

Компрессор блока подготовки пробы создает разрежение в газовом тракте, анализируемая проба через пробоотборный зонд, подогреваемый керамический фильтр и клапаны управления поступает через линию транспортировки пробы на газоаналитический комплекс.

Температура подогреваемой линии транспортирования поддерживается в диапазоне от 118 °С до 121 °С для предотвращения образования конденсата.

Проба поступает в комплекс газоаналитический SERVOPRO 4900, который непрерывно измеряет содержание кислорода O2, оксида углерода CO, диоксида углерода CO2 и суммы оксидов азота NOх в пробе.

Результаты анализа пробы (концентрации CO, СО2, O2, NOх) передаются токовыми сигналами 4-20 мА в модули аналогового ввода AI810 АСУТП энергоблоков, где аналоговые сигналы преобразуется в цифровое текущее значение измеряемой физической величины.

Уровень ПИ осуществляет следующие функции:

• - измерение массовой концентрации и объемной доли определяемых компонентов;

• - измерение параметров (температура, абсолютное давление, объёмный расход) дымовых газов.

Уровень УСПД обеспечивает измерение аналоговых унифицированных сигналов, выдаваемых ПИ, преобразование в цифровой код, регистрацию измеренных значений в виде трендов и передачу текущих значений по стандартному цифровому интерфейсу на уровень ИВК.

Текущие измеренные значения от УСПД в ИВК передаются через станционную компьютерную сеть Ethernet, протокол OPC. Передача данных по цифровым интерфейсам осуществляется без искажений передаваемой информации.

Уровень ИВК обеспечивает автоматический сбор, диагностику и автоматизированную обработку информации по анализу дымовых газов в сечении газохода, автоматизированный сбор и обработку информации, а также обеспечивает интерфейс доступа к этой информации и ее использование для реализации расчетных задач АСИВ.

Опломбирование производится путем наклеивания «пломбы-стикера» на лицевую панель газоанализаторов SERVOPRO 4900, входящих в состав системы. Ограничение доступа осуществляется с помощью механического замка.

Заводской номер системы наносится с помощью наклейки на верхнюю часть дверцы каждого из трех комплексов газоаналитических SERVOPRO 4900, входящих в состав системы.

Общий вид оборудования системы представлен на рисунках 1-5.

Ограничение доступа с помощью замка

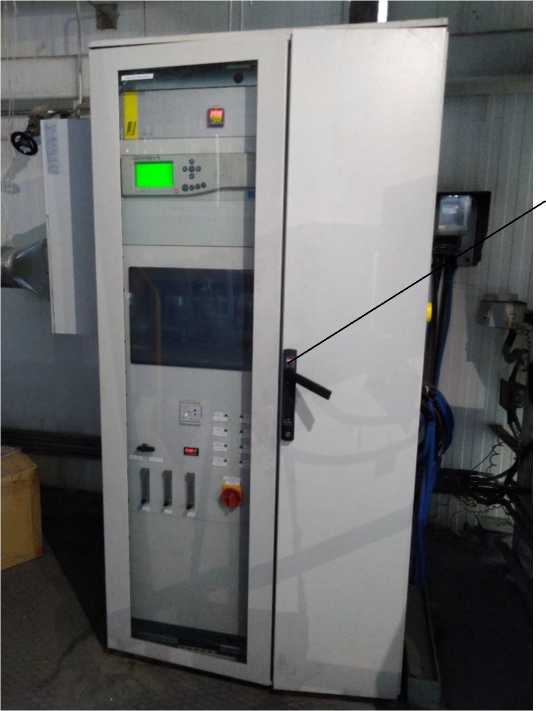

Рисунок 1 - Общий вид комплекса газоаналитического

SERVOPRO 4900

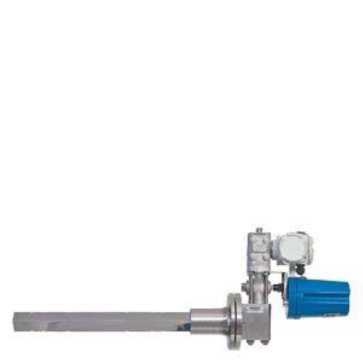

Рисунок 2 - Общий измерителя скорости потока D-FL 100

Рисунок 4 - Общий вид преобразователя давления измерительного EJX530A

Место наклеивания «пломбы-стикера» на газоанализатор SERVOPRO 4900

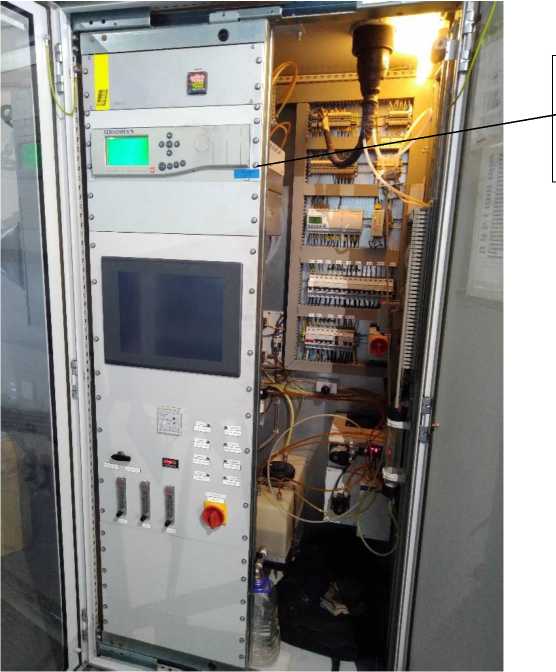

Рисунок 5 - Внутренний вид комплекса газоаналитического SERVOPRO 4900

Таблица 6 - Комплектность системы

Таблица 2 - Метрологические характеристики газоаналитических каналов АСИВ в условиях эксплуатации

Таблица 3 - Метрологические характеристики измерительных каналов системы

Таблица 4 - Метрологические характеристики для измерительных каналов параметров газового потока в условиях эксплуатации

Таблица 5 - Основные технические характеристики

Продолжение таблицы 5
