Номер по Госреестру СИ: 85534-22
85534-22 Преобразователи термоэлектрические
(ТЕ)
Назначение средства измерений:
Преобразователи термоэлектрические ТЕ (далее термопреобразователи) предназначены для измерений температуры корпусов и вкладышей подшипников машин, не разрушающих их защитную арматуру, во взрывоопасных и взрывобезопасных зонах.

Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1

Внешний вид.
Преобразователи термоэлектрические
Рисунок № 2

Внешний вид.
Преобразователи термоэлектрические
Рисунок № 3

Внешний вид.
Преобразователи термоэлектрические
Рисунок № 4
Знак утверждения типа
Знак утверждения типа наноситсяна эксплуатационную документацию (паспорт, стандарт предприятия) типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в стандарте предприятия в вводной части.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим ТЕГОСТ 8.558 - 2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
ГОСТ Р 8.585 - 2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»;
ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия»;
Стандарт предприятия.
ПравообладательDittmer Temperaturfuhler GmbH & Co.KG, Германия Адрес: Carl-Zeiss-Strasse 19, D-47475 Kamp-Lintfort Телефон:+49(0)2842/8242/92135-0; Факс:+49(0)2842/719258
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., д.19
Телефон: +7(812) 251-76-01; Факс: +7(812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип работы термопреобразователя основан на преобразовании тепловой энергии в ТЭДС термопары при наличии разности температур между его горячим спаем и свободными концами.
Термопреобразователь состоит из чувствительного элемента - термопары, помещенной в защитную трубку или измерительный кабель. Термопара состоит из двух термоэлектродов, на одном конце соединенных гальваническим способом и образующих горячий спай.
Термопреобразователи имеют три модификации ТЕ-4,68,**,**, ТЕ-4,69,**,** и ТЕ-Exia,B(J, D, V),**,**. Для модификаций ТЕ-4,68,**,** и ТЕ-4,69,**,** диапазон измерений температуры от минус 40 °С до плюс 200 °С, для модификации ТЕ-Exia,В(J, D, V),**,** диапазон измерений температуры от минус 40 °С до плюс 400 °С.
В обозначении модификаций применяется специальное кодирование в виде **. Для модификаций ТЕ-4,68,**,** и ТЕ-4,69,**,** первые ** обозначают длину монтажной части трубки или измерительного кабеля, а вторые ** обозначают длину кабеля. В модификации ТЕ-Exia,В(J, D, V),**,**, буквенное обозначение В (J, D, V) обозначает тип головы, первые ** обозначают длину монтажной части защитной трубки, вторые ** -диаметр монтажной части защитной трубки. Тип головы, длина и диаметр монтажной части выбираются при заказе.
Термопреобразователи модификации ТЕ-4,68,**,** имеют жесткое корпусное исполнение, чувствительный элемент расположен в защитной трубке из нержавеющей стали. Защитная трубка с одного конца завальцована, а на другом конце расположены удлинительные провода, выполненные в виде гибкого кабеля. Место выхода из защитной трубки зафиксировано специальной термоусадочной насадкой.
Термопреобразователи модификации ТЕ-4,69,**,** имеют кабельное исполнение, гибкая измерительная часть выполнена из политетрафторэтиленового кабеля, на конце которого расположен чувствительный элемент, завальцованный в гильзу из нержавеющей стали. Переход от измерительной части к удлинительным проводам находится в металлической втулке, втулка обязательно заземлена отдельным выводом. Данное исполнение термопреобразователя может заканчиваться как вилкой, так и просто свободными концами.
Термопреобразователи модификации TE-Exia,B(J, D, V),**,** имеют жесткое корпусное исполнение, чувствительный элемент расположен в защитной трубке из нержавеющей стали. Защитная трубка с одного конца завальцована, а на другом конце находится клеммная коробка, расположенная в голове термопреобразователя.
Термопреобразователи по способу контакта относятся к погружаемым, однозонным, неремонтопригодным изделиям.
Заводской номер наносится на боковую часть головы термопреобразователя или на прикрепленную к кабелю термопреобразователя бирку. Нанесение маркировки на голове осуществляется методом гравировки, нанесение маркировки на бирку осуществляется методом фотохимической печати. Заводской номер заносится в таблицу, в среднюю строку в виде буквенно-цифрового обозначения, однозначно идентифицирующий каждый экземпляр термопреобразователей, например: ТЕ-468-202101. Место нанесения заводского номера приведено на рисунке 2.
Конструкция термопреобразователей не предусматривает нанесения знака поверки на корпус прибора, знак поверки наносится в виде оттиска поверительного клейма на свидетельство, в случае его оформления.
Общий вид термопреобразователей приведен на рисунке 1.

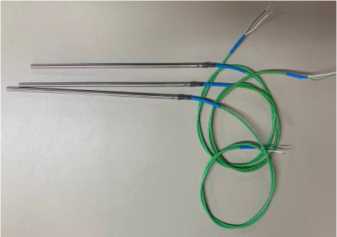

Модификация ТЕ-4,68,**,**

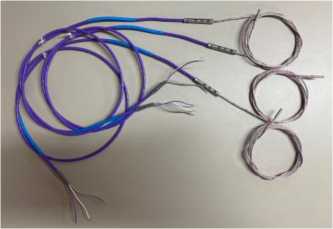

Модификация ТЕ-4,69,**,**

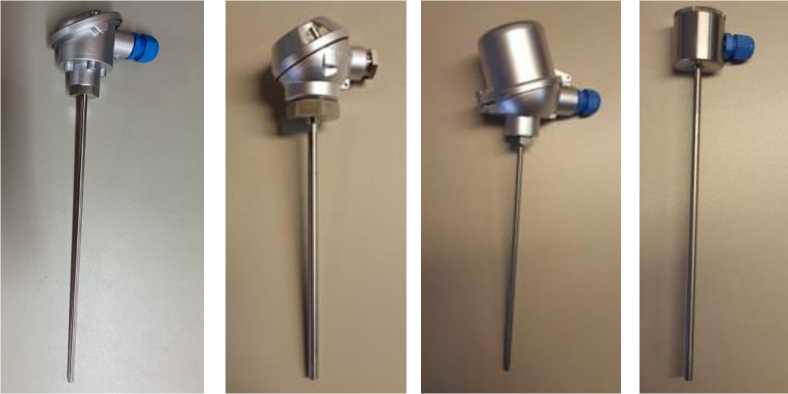

Модификация TE-Exia,B(J, D, V),**,**
Рисунок 1 - общий вид преобразователей термоэлектрических ТЕ
I TjceSGS-VM’t

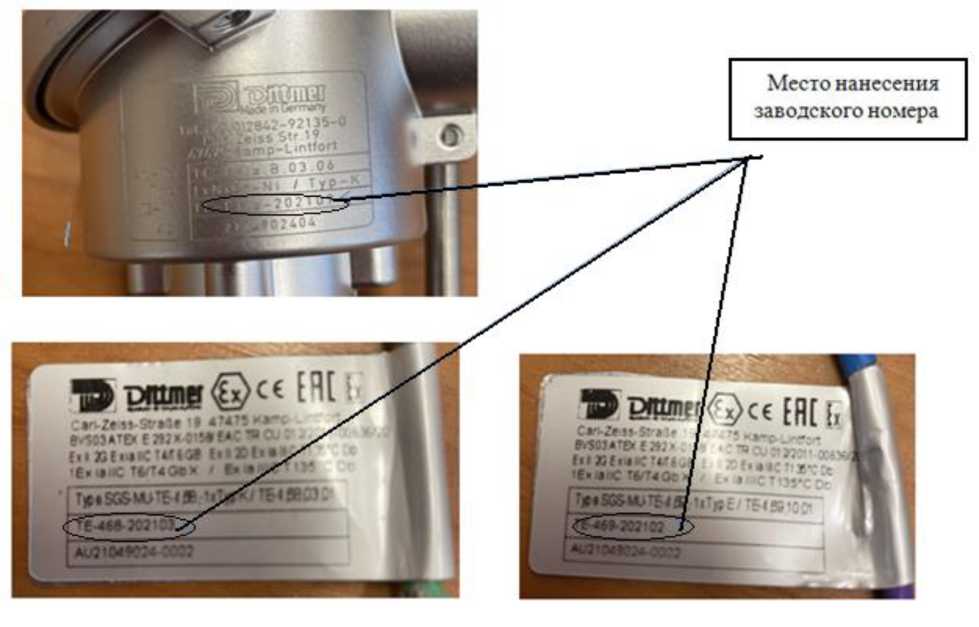

Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера
Пломбирование термопреобразователей не предусмотрено.
Программное обеспечение отсутствует.
Таблица 3 - Комплектность преобразователей термоэлектрических ТЕ
|
Наименование |
Обозначение модификации |
Кол-во |
Примечание |
|
Преобразователь термоэлектрический ТЕ |
ТЕ-4,68,**,** ТЕ-4,69,**,** TE-Exia,B(J, D, V),**,** |
1 шт. |
в соответствии с заказом |
|
Паспорт |
- |
1 экз. |
на каждый экземпляр |
Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
1 |
2 | ||
|
Модификация |
ТЕ-4,68,**,** |
ТЕ-4,69,**,** |
ТЕ-Ех1а,В(1, D, V),**,** |
|
Тип термопары по ГОСТ Р 8.585-2001 |
K, N, T, E, J, S, R | ||
|
Диапазоны измерений температуры, °С для термопар типа K, N, E, J: для термопар типа Т: для термопар типа S, R: |
от -40 до +200; от -40 до +200; от 0 до +200 |
от -40 до +200; от -40 до +200; от 0 до +200 |
от -40 до +400; от -40 до +350; от 0 до +400 |
|
Класс по ГОСТ 6616-94: |
1 | ||
|
Пределы допускаемой абсолютной погрешности по ГОСТ 6616-94, °С* для термопары типа K, N: от -40 °С до +200 (+375) °С св. +375 °С до +400 °С |
±1,5 ±0,004t | ||
Продолжение таблицы 1
|
1 |
2 |
|
для термопары типа Т: от -40 °С до +125 °С |
±0,5 |
|
св. +125 °С до +350 °С |
±0,004t |
|
для термопары типа Е: от -40 °С до +200 (+375) °С |
±1,5 |
|
св. +375 °С до +400 °С |
±0,004t |
|
для термопары типа J: от -40 °С до +200 (+375) °С |
±1,5 |
|
св. +375 °С до +400 °С |
±0,004t |
|
для термопары типа S, R: от 0 °С до +400 °С |
±1,0 |
|
*-для модификации ТЕ-Exia, В(1, D, V),* |
*,** пределы допускаемой абсолютной |
|
погрешности приводятся в диапазоне измерений температуры до +400 °С, кроме термопар | |
|
типа Т. | |
аблица № 2- Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
ТЕ-4,68,**,** |
ТЕ-4,69,**,** |
ТЕ-Exia,В(J, D, V) **** |
|
Показатель тепловой инерции t50 в воде при +100 °С, с, не более: |
25 |
25 |
25 |
|
Защита от пыли и воды: |
IP67 |
IP67 |
IP67 |
|
Масса, кг, не более |
3,5 |
3,5 |
3,5 |
|
Длина рабочей части, мм |
от 25 до 1000 |
от 100 до 5000 |
от 100 до 2000 |
|
Диаметр рабочей части, мм |
от 3 до 15 |
от 3 до 10 |
от 3 до 15 |
|
Материал защитной оболочки |
нержавеющая сталь 1.4541 |
нержавеющая сталь 1.4541; 1.4305; 1.4571 | |
|
Средняя наработка до метрологического отказа, ч |
60000 | ||
|
Средний срок службы, лет |
15 | ||
|
Условия эксплуатации: -температура окружающего воздуха, °С для модификации без головы: для модификации с головой: -относительная влажность без конденсацией влаги, % |
от -60 до +80; от -60 до +100; 95 | ||
|
Маркировка взрывозащиты: |
PB Ex ia I Mb Х; 1Ex ia IIC T6/T4 Gb Х; Ex ia ШС T135°C Db |
0Ex ia IIC T6/T4 Ga X; Ga/Gb Ex ia IIC T6/T4 X; Ex ia IIIB T100°C Da/Db | |
