Наименование

Обозначение

Количество

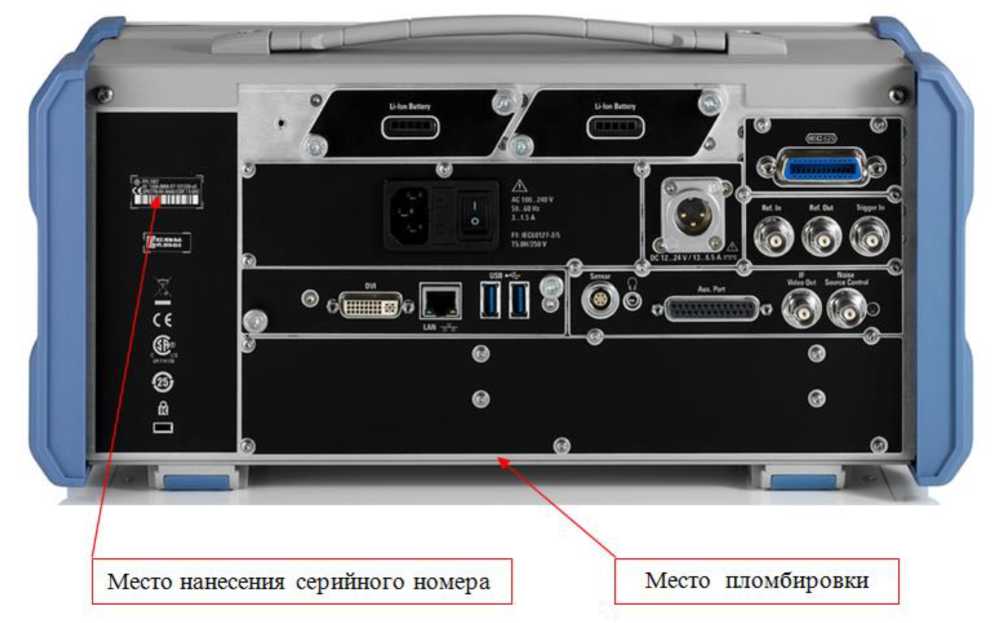

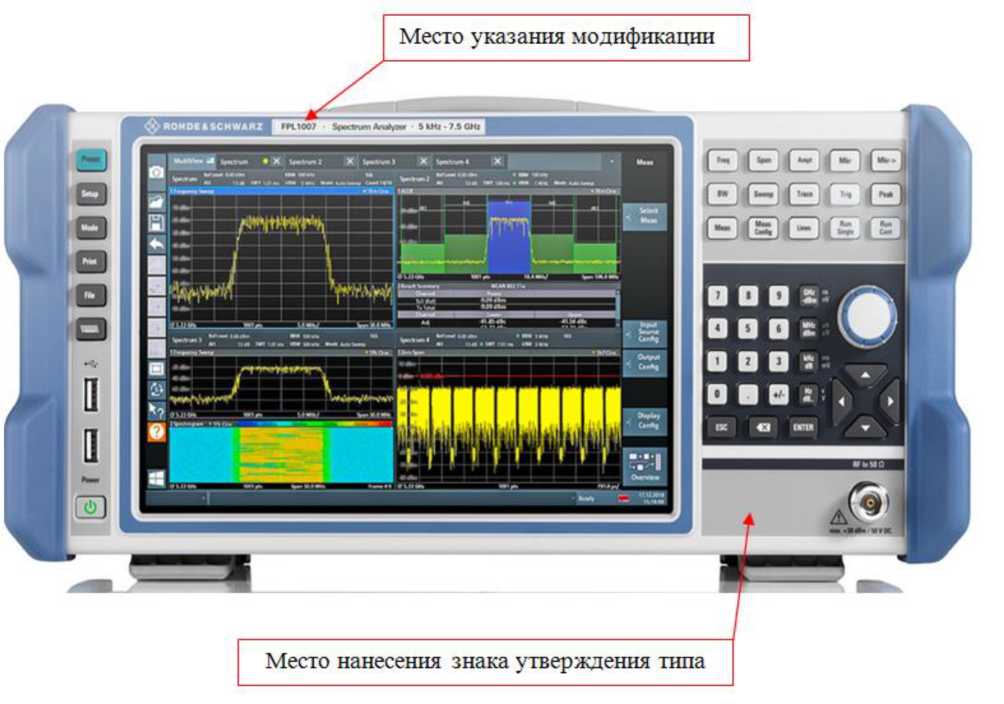

Анализатор спектра FPL1000

модификация FPL1003 или FPL1007 или FPL1014 или FPL1026

1 шт.

Опция опорного генератора повышенной точности

B4

по отдельному заказу

Опция платы дополнительных интерфейсов (выход ПЧ; контроль генератора шума);

В5

по отдельному заказу

Опция следящего генератора

B9

по отдельному заказу

Опция интерфейса GPIB

B10

по отдельному заказу

Опция отключения ЖИГ-фильтра

В11

по отдельному заказу

Опция предусилителя

B22

по отдельному заказу

Опция электронного аттенюатора с шагом 1 дБ

В25

по отдельному заказу

Опция питания от сети постоянного тока

B30

по отдельному заказу

Опция встроенной аккумуляторной батареи

В31

по отдельному заказу

Опция полосы анализа 40 МГц

B40

по отдельному заказу

Опция измерительного демодулятора АМ/ЧМ

К7

по отдельному заказу

Опция измерения коэффициента шума

К30

по отдельному заказу

Опция измерения фазового шума

К40

по отдельному заказу

Опция анализа сигналов c квадратурной модуляцией

К70

по отдельному заказу

Комплект ЗИП

-

1 компл.

Руководство по эксплуатации

-

1 экз.

Наименование характеристики

Значение

1

2

Диапазон частот, Гц

FPL1003

от 5-10³ до 3-10⁹

FPL1007

от 5-10³ до 7,540⁹

FPL1014

от 5-10³ до 1,4-10¹⁰

FPL1026

от 5-10³ до 2,6540¹⁰

Номинальное значение частоты опорного генератора, Гц

1 •ю⁷

Пределы допускаемой основной относительной погрешности частоты опорного генератора 5оп

штатно

±140^-6

опция B4

±140^-7

Пределы допускаемой абсолютной погрешности измерений частоты Fизм в режиме частотомера, Гц

+(5оп • БИзм + R)

Разрешение частотомера R, Гц

1

Диапазон установки полос обзора, Гц

0; от 10 до полного диапазона частот

Уровень фазовых шумов на частоте 1 ГГц (для режима анализатора спектра и для опции К40) в полосе пропускания 1 Гц относительно уровня несущей, при отстройке от несущей, дБн/Гц^{1 2}, не более

1 кГц

-99

10 кГц

-105

100 кГц

-110

1 МГц

-130

Полосы пропускания фильтров ПЧ по уровню минус 3 дБ с шагом 1-2-3-5, Гц

от 1 до 10⁷

Полосы пропускания видеофильтра с шагом 1-2-3-5, Гц

от 1 до 10⁷

Полоса анализа сигналов для модификаций FPL1003 и FPL1007, Гц

штатно

1 •ю⁷

опция В40

440⁷

Полоса анализа сигналов для модификаций

FPL1014 и FPL 1026 для частот до 6 ГГц, Гц

штатно

1 •ю⁷

опция В40

440⁷

Полоса анализа сигналов для модификаций

FPL1014 и FPL1026 для частот свыше 6 ГГц, Гц

штатно

1 •ю⁷

опция В40 и

опция В11

440⁷

Диапазон измеряемых уровней, дБ (1 мВт)

от среднего уровня шумов до +30

Средний уровень собственных шумов (для режима анализатора спектра и опции К30), приведенный к полосе пропускания 1 Гц, в диапазоне частот, в зависимости от состояния предусилителя, дБ (1 мВт), не более

см. таблицы 3 и 4

Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала минус 10 дБ (1 мВт) на частоте 50 МГц, дБ

±0,3

Продолжение таблицы 2

1

2

Неравномерность амплитудно-частотной характеристики относительно уровня на частоте 50 МГц при выключенном предусилителе и значениях аттенюатора СВЧ от 10 до 40 дБ, в диапазоне частот, дБ, не более

от 3 МГц до

3 ГГц включ.

±0,3

св. 3 до 7,5 ГГц включ.

±0,6

св.7,5 до 14 ГГц включ.

±1,5

св. 14 до 26,5 ГГц

±2,0

Диапазон и шаг перестройки аттенюатора СВЧ с шагом 5 дБ и шагом 1 дБ для опции В25 дБ

от 0 до 45

Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала из-за переключения ослабления входного аттенюатора на частоте 50 МГц относительно ослабления 10 дБ, дБ

±0,2

Пределы допускаемой абсолютной погрешности измерений отношения мощностей (при отношении сигнал/шум не менее 16 дБ), в диапазоне от 0 до минус 50 дБ, дБ

±0,1

Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала из-за переключения полосы пропускания (ПП) фильтров ПЧ относительно полосы пропускания 10 кГц, дБ

ПП < 100 кГц

±0,1

ПП > 100 кГц

±0,2

Доверительные границы абсолютной погрешности измерений уровня мощности входного сигнала в диапазоне от минус 50 дБ до 0 дБ относительно опорного уровня минус 10 дБ (1 мВт), при отношении сигнал/шум не менее 20 дБ, значениях аттенюатора СВЧ 10 дБ, 20 дБ, 30 дБ, 40 дБ, выключенном предусилителе, вероятность 0,95, в зависимости от диапазона частот, дБ

от 3 МГц до

3 ГГц включ.

±0,5

св. 3 до 7,5 ГГц включ.

±0,8

св. 7,5 до

14 ГГц включ.

±1,2

св. 14 до 26,5 ГГц

±1,8

Относительный уровень интермодуляционных искажений 3 -го порядка Lимз, выраженный в виде точки пересечения 3-го порядка (TOI), в диапазоне частот при выключенном предусилителе, дБ (1 мВт), не менее

от 10 до

300 МГц включ.

13

св. 0,3 до 3 ГГц включ.

17

св. 3 до 6 ГГц включ.

15

св. 6 до 14 ГГц включ.

13

св. 14 до 20 ГГц

12

TOI = (2Ъсмес.- Lимз)/2, где Lсмес. - уровень входного сигнала смесителя, дБ (1 мВт)

Уровень остаточных сигналов комбинационных частот, в диапазоне частот свыше 1 МГ ц, дБ (1 мВт), не более

-90

КСВН входа при значении аттенюатора СВЧ 10 дБ, в диапазоне частот свыше 10 МГц, не более

2,2

1

2

Измерительный демодулятор АМ/ЧМ (опция К7)

Диапазон измерений пикового значения коэффициента амплитудной модуляции Кам, %

от 0 до 100

Пределы допускаемой абсолютной погрешности измерений Кам, % при частоте модулирующего сигнала не более 1 МГц, %

±(0,2 + 0,01- Кам)

Максимальное значение девиации частоты FдЕв входного сигнала для сигналов с частотной модуляцией в диапазоне несущих частот при частоте модулирующего сигнала Fмoд < 1 МГц, Гц

МО⁶

Пределы допускаемой абсолютной погрешности измерений девиации частоты при полосе анализа от 3,3-(Бмод + FдЕв) до 10-^мод + FдЕв) для Fмoд < 1 МГц, Гц

±(0,01-(Бмод

+FдЕв)+20)

Анализ сигналов с квадратурной модуляцией (опция К70)

Остаточное среднеквадратическое значение векторной ошибки модуляции для модуляции QPSK и частоты несущей 1 ГГц в зависимости от скорости модуляции, %, не более

100 кГц

0,6

1 МГц

0,9

10 МГц (опция В40)

1,1

Следящий генератор (опция В9)

Диапазон частот, Гц

модификация FPL1003

от 5-10³ до 3-10⁹

модификации FPL1007, FPL1014, FPL1026

от 5-10³ до 7,5-10⁹

Разрешение по установке частоты, Гц

0,01

Уровень фазовых шумов на частоте 1 ГГц и уровне выходной мощности 0 дБ (1 мВт) в полосе пропускания 1 Гц относительно уровня несущей, при отстройке от несущей, дБн/Гц, не более

10 кГц

-102

100 кГц

-105

1 МГц

-117

Уровень гармонических составляющих для уровня выходного сигнала 0 дБ (1 мВт) и частоты свыше 100 кГц, дБ относительно несущей, не более

-30

Диапазон установки уровня, дБ (1 мВт)

от -50 до 0

Разрешение по установке уровня, дБ

о,1

Пределы допускаемой абсолютной погрешности установки уровня выходного синусоидального сигнала минус 10 дБ (1 мВт), дБ

от 100 кГц до

3 ГГц включ.

±1,5

св. 3 до 7,5 ГГц

±2,0

Диапазон частот

модификации

FPL1003, FPL1007

модификации

FPL1014, FPL1026

от 100 кГц до 5 МГц включ.

-140

-140

св. 5 МГц до 3 ГГц включ.

-149

-147

св. 3 до 5 ГГц включ.

-143

-143

св. 5 до 6 ГГц включ.

-140

-143

св. 6 до 7,5 ГГц включ.

-140

-141

св. 7,5 до 14 ГГц включ.

-

-141

св. 14 до 20 ГГц включ.

-

-135

св. 20 до 26,5 ГГц

-

-132

Диапазон частот

модификации

FPL1003, FPL1007

модификации

FPL1014, FPL1026

от 3 МГц до 10 МГц включ.

-155

-

св. 10 МГц до 2 ГГц включ.

-163

-160

св. 2 до 3 ГГц включ.

-162

-158

св. 3 до 5 ГГц включ.

-158

-158

св. 5 до 6 ГГц включ.

-156

-158

св. 6 до 7 ГГц включ.

-156

-158

св. 7 до 7,5 ГГц включ.

-155

-158

св. 7,5 до 18 ГГц включ.

-

-158

св. 18 до 26,5 ГГц

-

-156

Наименование характеристики

Значение

Тип разъема СВЧ входа

модификации

FPL1003, FPL1007, FPL1014

тип N, «розетка»

модификация FPL1026

2,92 мм, «розетка»

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

от 100 до 240

от 50 до 400

Напряжение питания постоянного тока (опция В30), В

от 12 до 24

Потребляемая мощность, Вт, не более

штатно

250

с опцией B31

400

Масса, кг, не более

9

Габаритные размеры (ширинахвысотахглубина), мм

408x186x235

Рабочие условия применения:

• - температура окружающей среды, °С

• - относительная влажность воздуха, %

от +20 до +30

от 40 до 90

Наименование характеристики

Значение

Условия хранения и транспортирования:

• - температура окружающей среды, °С

• - относительная влажность воздуха, %

от -20 до +70

от 20 до 90

Время прогрева, мин

30
