Сведения о средстве измерений: 85872-22 Трансформаторы напряжения

Номер по Госреестру СИ: 85872-22
85872-22 Трансформаторы напряжения
(НКФ-330-73У1)

Назначение средства измерений:
Трансформаторы напряжения НКФ-330-73У1 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

сертификация программного обеспечения
Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 16.06.2022
Срок свидетельства -
Номер записи - 187869
ID в реестре СИ - 1400259
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Без модификации,

Производитель

Изготовитель - Запорожский завод высоковольтной аппаратуры (ЗЗВА)
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 1991
МПИ по поверкам - 1368 дн.

Приказы РСТ, где упоминается данный тип СИ

№1449 от 2022.06.14 ПРИКАЗ_Об утверждении типов средств измерений (18)

№3000 от 2024.12.17 ПРИКАЗ_Об утверждении типов средств измерений (27)

Наличие аналогов СИ: Трансформаторы напряжения (НКФ-330-73У1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Запорожский завод высоковольтной аппаратуры (ЗЗВА)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81705-21

Трансформаторы напряжения, НКФ-330-73У1
Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА )
ОТ
МП
4 года
81765-21

Трансформаторы напряжения, НКФ-220-58
Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА )
ОТ
МП
4 года
81947-21

Трансформаторы напряжения, НКФ
Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА )
ОТ
МП
4 года
81939-21

Трансформаторы напряжения, НКФ
Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА )
ОТ
МП
4 года
82255-21

Трансформаторы тока, ТФЗМ-35
Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА )
ОТ
МП
4 года
85596-22

Трансформаторы напряжения, НКФ-330-73 У1
Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА )
ОТ
МП
8 лет
85872-22

Трансформаторы напряжения, НКФ-330-73У1
Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА )
ОТ
МП
4 года
87416-22

Трансформаторы напряжения, НКФ-330-73У1
Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА )
ОТ
МП
4 года
89270-23

Трансформаторы напряжения, НКФ
Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА )
ОТ
МП
8 лет
93501-24

Трансформаторы тока, ТФНД-220
Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА )
ОТ
МП
4 года

Воронеж - столица Центрально-Черноземного региона, объединяющего Воронежскую, Тамбовскую, Курскую, Белгородскую и Липецкую области. Воронеж является крупным областным административным центром. В городе расположены сотни промышленных и строительных предприятий, поставляющих продукцию в 60 стран мира, в том числе предприятия машиностроения, металлообработки, химической промышленности, авиастроения, радиоэлектроники, пищевой и легкой промышленности.

По количеству учреждений профессионального образования Воронежская область занимает второе место после Москвы из 18 регионов, входящих в Центральный федеральный округ. В Воронеже находится почти 40% от общего числа учреждений профессионального образования Центрально-Черноземного региона, а количество студентов вузов составляет более половины всех студентов Черноземья.

В настоящее время население Воронежа составляет более 1 миллиона человек. По численности населения Воронеж занимает 14-е место в России. 2/3 населения города - люди трудоспособного возраста.

Экономика Воронежа и области стабильно развивается, сохраняя рост важнейших социально-экономических показателей: стоимость валового регионального продукта, оборот розничной торговли и объем платных услуг населению ежегодно увеличиваются. Объем валового регионального продукта Воронежской области в 2004 году составил 117 млрд. рублей, что почти на 2% больше, чем в 2003 году (в сопоставимых ценах). Рост произошел в основном за счет увеличения объемов промышленного производства, жилищного строительства, транспортных услуг. Объем платных услуг населению в 2005 году составил 15,18 млрд. рублей, что на 30% больше, чем в предыдущем году.

Отчет "Анализ рынка поверки в Воронеже" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Воронеж.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы напряжения (НКФ-330-73У1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "РОСТЕСТ-МОСКВА"
(RA.RU.311341)
РСТ
  • Без модификации
  • 3 0 3 0 3 0 3

    Стоимость поверки Трансформаторы напряжения (НКФ-330-73У1)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа наносится

    на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.

    Лист № 3 Всего листов 3

    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Общие сведения» паспорта трансформатора напряжения.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 30.12.2019 № 3453 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ

    Правообладатель

    Запорожский завод высоковольтной аппаратуры (ЗЗВА), Украина

    Адрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, 13

    Изготовитель

    Запорожский завод высоковольтной аппаратуры (ЗЗВА), Украина
    (изготовлены в 1991 г.)
    Адрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, 13

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский проспект, д.31
    Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
    Факс: +7 (499) 124-99-96
    Web-сайт: www.rostest.ru
    E-mail: info@rostest.ru

    Правообладатель

    Запорожский завод высоковольтной аппаратуры (ЗЗВА), Украина
    Адрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, 13

    Трансформаторы напряжения состоят из трех блоков. Каждый блок состоит из активной части. На активную часть надета фарфоровая покрышка, наполненная трансформаторным маслом и закрытая маслорасширителем. Активная часть нижнего блока установлена на основание. Активная часть представляет собой стержневой магнитопровод с первичной и вторичными обмотками. Так же на магнитопроводе размещены выравнивающая и связующая обмотки, необходимые для равномерного распределения нагрузки вторичных обмоток по всем стержням. Электрическое соединение блоков между собой осуществляется перемычками, соединяющими вводы на крышке маслорасширителя нижнего блока и на дне верхнего блока. Линейный конец А первичной обмотки находится на крышке маслорасширителя, а заземляемый конец X и концы вторичных обмоток выведены на основание.

    Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

    К трансформаторам напряжения данного типа относятся трансформаторы напряжения НКФ-330-73У1 зав. № 10340, 10341, 10347.

    Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

    Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

    Лист № 2

    Всего листов 3

    Внешний вид. Трансформаторы напряжения (НКФ-330-73У1), http://oei-analitika.ru

    Место пломбировки

    Место нанесения

    заводского номера

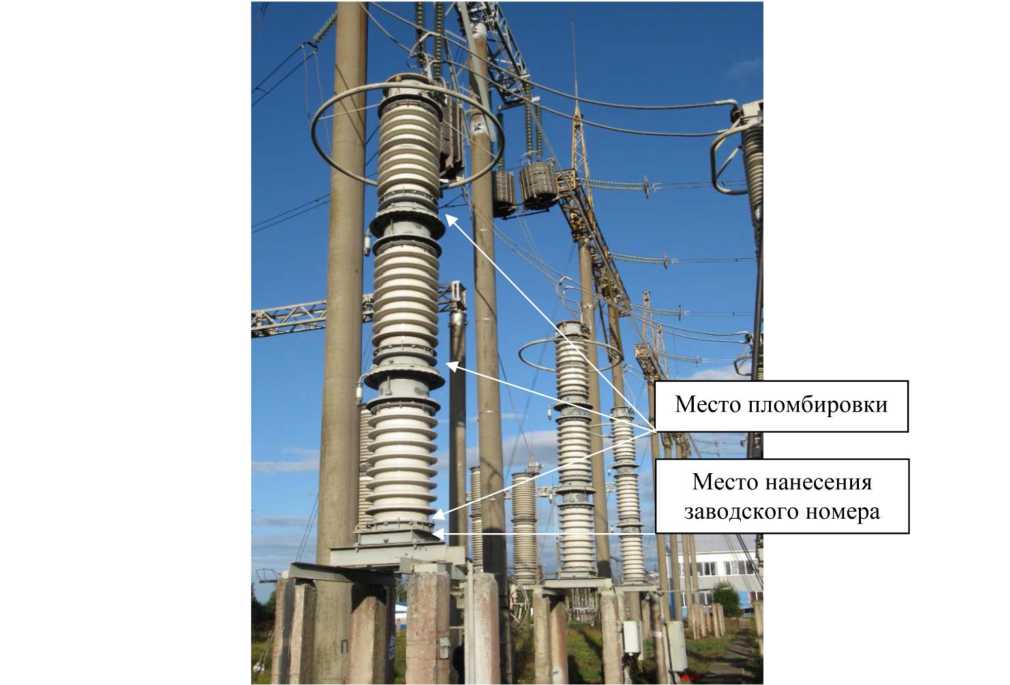

    Рисунок 1. Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор напряжения

    НКФ-330-73У1

    1 шт.

    Паспорт

    НКФ-330-73У1

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение для заводских номеров

    10340, 10341, 10347

    Номинальное напряжение первичной обмотки Unimi, кВ

    330/^3

    Номинальное напряжение вторичной обмотки и2ном, В

    100/\3

    Номинальная частота Гном, Гц

    50

    Класс точности основной вторичной обмотки по

    ГОСТ 1983

    0,5

    Номинальная мощность основной вторичной обмотки, В^А

    400

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -45 до +40
