Номер по Госреестру СИ: 85982-22
85982-22 Расходомеры массовые
(Promass 83F)
Назначение средства измерений:
Расходомеры массовые Promass 83F предназначены для измерений массового расхода и массы нефти в составе системы измерений количества и показателей качества нефти № 1008 на входе Марийского НПЗ.
Внешний вид.
Расходомеры массовые
Рисунок № 1
Общие сведения
Дата публикации - 05.07.2022
Срок свидетельства -
Номер записи - 188006
ID в реестре СИ - 1400576
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификации Promass 83F, Promass 83F,
Производитель
Изготовитель - Фирма Endress+Hauser Flowtec AG
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет два варианта предварительных фильтров:
- выборка по годам или за все время формирования БД, начиная с 2010 года
- по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Бесплатный
Статистика
Кол-во поверок - 30
Выдано извещений - 0
Кол-во периодических поверок - 24
Кол-во средств измерений - 7
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2008
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1607 от 2022.07.01 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1812 от 2023.09.05 ПРИКАЗ_Об утверждении типов средств измерений (17)
№233 от 2024.01.29 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Расходомеры массовые (Promass 83F)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма Endress+Hauser Flowtec AG
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81233-21 10.03.2026 |
Расходомеры-счетчики ультразвуковые, Prosonic Flow G300, Prosonic Flow G500 Фирма Endress+Hauser Flowtec AG (ШВЕЙЦАРИЯ ) |
ОТ МП |
5 лет |
|
85982-22 |
Расходомеры массовые, Promass 83F Фирма Endress+Hauser Flowtec AG (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.
Кто поверяет Расходомеры массовые (Promass 83F)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "МАРИЙСКИЙ ЦСМ" (RA.RU.311271) | РСТ | 30 | 9 | 6 | 24 | 0 | 12 | 3 | 9 |
Стоимость поверки Расходомеры массовые (Promass 83F)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
РМ имеют встроенное программное обеспечение (ПО), обеспечивающее обработку сигналов, поступающих от первичного преобразователя. Идентификация ПО отображается на дисплее РМ при его включении (как неактивное, не подлежащее изменению). В ПО реализован алгоритм вычислений параметров потока, который отвечает за хранение конфигурационных параметров первичного преобразователя расхода и значения сумматоров расхода. Сведения по ПО приведены в таблице 1. Метрологические характеристики РМ указаны с учетом влияния ПО.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
V3.04.00 |
|
Цифровой идентификатор ПО |
- |
Защита встроенного ПО, конфигурационных параметров и измеренных данных от непреднамеренных и преднамеренных изменений осуществляется с помощью установки пломб на корпус РМ (см. рис. 1).
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта РМ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Техническая информация. Система измерения массового расхода по принципу Кориолиса promass 80/83 F, M. Универсальный многопараметрический расходомер для жидкостей и газов».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема
Лист № 4 Всего листов 4 жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
ПравообладательФирма Endress+Hauser Flowtec AG, Швейцария
Адрес: 4153 Reinach BL, Kagenstrasse 7, Switzerland.
Телефон: +(4161) 715-61-11
Факс: +(4161) 711-09-89
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский проспект, 19 Адрес местонахождения: 420088, Россия, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»
Телефон: 8(843) 272-70-62 Факс: 8(843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Расходомер состоит из первичного преобразователя расхода (датчика) Promass F и вторичного электронного преобразователя 83, смонтированного в герметичном корпусе. Принцип измерений массового расхода основан на измерении силы Кориолиса, значение которой зависит от массы измеряемой среды и скорости ее движения по трубкам первичного преобразователя расхода, следовательно, пропорционально массовому расходу измеряемой среды. При прохождении измеряемой среды по двум трубкам первичного преобразователя расхода, возникает разность фаз колебаний трубок. Сигнал, соответствующий разности фаз колебаний трубок, передается в электронный преобразователь 83, где обрабатывается и преобразуется в измерительную информацию.
Вторичный электронный преобразователь 83 обрабатывает первичные сигналы датчика и выполняет следующие функции:
- вычисления массового расхода и массы измеряемой среды;
- индикация результатов измерений расхода, количества, плотности, температуры;
- передача измерительной информации в аналоговом и/или в цифровом виде на контроллер.
Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, конструкцией расходомеров массовых Promass 83F (далее - РМ) предусмотрены места установки пломб, несущих на себе оттиск клейма поверителя, который наносится методом давления на свинцовую (пластмассовую) пломбу, установленную на проволоке, пропущенной через существующие технологические отверстия в шпильках на фланцевых соединениях первичного преобразователя и на мастику, нанесенную на винт-фиксатор крышки дисплея электронного преобразователя РМ.
Заводской номер РМ нанесен типографским способом на табличку, закрепленную на корпусе РМ. К РМ данного типа относятся расходомеры массовые Promass 83F с заводскими номерами А9085A02000, А9085C02000, А9085В02000.

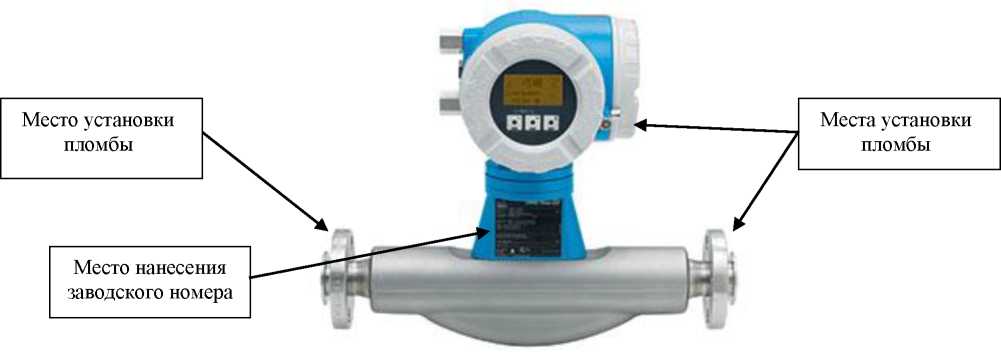

Общий вид РМ с указанием мест установки пломб и заводского номера приведены на рисунке 1.
