Сведения о средстве измерений: 86054-22 Преобразователи термоэлектрические

Номер по Госреестру СИ: 86054-22
86054-22 Преобразователи термоэлектрические
(T-M 110 GHA BL-K EX)

Назначение средства измерений:
Преобразователи термоэлектрические T-M 110 GHA BL-K EX (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры в системе отработанных газов в составе газотурбинной установки SGT5-2000E и паровой турбины SST-600, эксплуатируемых на ПАО «Казаньоргсинтез», г. Казань.

сертификация программного обеспечения
Внешний вид. Преобразователи термоэлектрические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1

Общие сведения

Дата публикации - 06.07.2022
Срок свидетельства -
Номер записи - 188017
ID в реестре СИ - 1400599
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

T-M 110 GHA BL-K EX,

Производитель

Изготовитель - Фирма "KMP Krick Messtechnik & Partner KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№1628 от 2022.07.05 ПРИКАЗ_Об утверждении типов средств измерений (12)

№780 от 2026.04.21 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Преобразователи термоэлектрические (T-M 110 GHA BL-K EX)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "KMP Krick Messtechnik & Partner KG"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
67925-17

Преобразователи термоэлектрические, T-M 110 GHA BL-K EX
Фирма "KMP Krick Messtechnik & Partner KG" (ГЕРМАНИЯ )
ОТ
2 года
86054-22

Преобразователи термоэлектрические, T-M 110 GHA BL-K EX
Фирма "KMP Krick Messtechnik & Partner KG" (ГЕРМАНИЯ )
ОТ
МП
2 года

Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.

Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.

Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.

Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.

Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи термоэлектрические (T-M 110 GHA BL-K EX)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЦ ПМ - РОСТЕСТ"
(RA.RU.311341)
  • T-M 110 GHA BL-K EX
  • 6 6 0 0 6 6 0

    Стоимость поверки Преобразователи термоэлектрические (T-M 110 GHA BL-K EX)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта (в правом верхнем углу) типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в разделе 6 паспорта.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

    Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.

    ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

    Правообладатель

    Фирма «KMP Krick Messtechnik & Partner KG», Германия Адрес: Am Bahnhof 6, D-63505 Langenselbold, Germany Телефон: +49 (0) 6184-9239-0, факс: +49 (0) 6184-9239-22 E-mail: info@kmp-online.de

    Web-сайт: www.kmp-online.de

    Изготовитель

    Фирма «KMP Krick Messtechnik & Partner KG», Германия Адрес: Am Bahnhof 6, D-63505 Langenselbold, Germany Телефон: +49 (0) 6184-9239-0, факс: +49 (0) 6184-9239-22 E-mail: info@kmp-online.de
    Web-сайт: www.kmp-online.de

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
    Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
    E-mail: office@vniims.ru Web-сайт: www.vniims.ru

    Правообладатель

    Фирма «KMP Krick Messtechnik & Partner KG», Германия Адрес: Am Bahnhof 6, D-63505 Langenselbold, Germany Телефон: +49 (0) 6184-9239-0, факс: +49 (0) 6184-9239-22 E-mail: info@kmp-online.de
    Web-сайт: www.kmp-online.de

    Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

    Термопреобразователи конструктивно выполнены в виде измерительной вставки с двумя чувствительными элементами (ЧЭ) - термопарами (с минеральной (MgO) изоляцией термоэлектродов), защитной арматуры c монтажным узлом и клеммной головки. Измерительная вставка ТП помещена в защитную трубку, имеющую на конце сужение и открытую зону расположения ЧЭ измерительной вставки, защищенную от механических повреждений специальной конструкцией.

    ЧЭ ТП имеют номинальную статическую характеристику (НСХ) преобразования типа «K» по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013). Материал защитной оболочки ТП -сплав Inconel.

    К термопреобразователям данного типа относятся преобразователи термоэлектрические T-M 110 GHA BL-K EX с заводскими номерами 01MBR10CT001A/B, 01MBR10CT002A/B, 01MBR10CT003A/B, 01MBR10CT004A/B, 01MBR10CT005A/B,

    01MBR10CT006A/B.

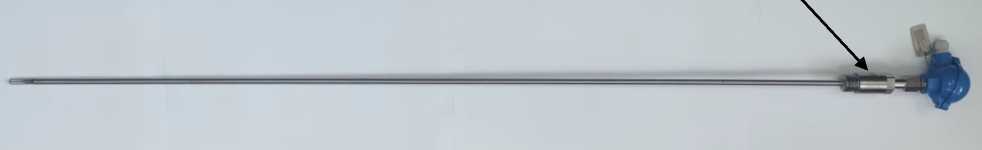

    Общий вид ТП с указанием места нанесения заводского номера представлен на рисунке 1.

    Место нанесения заводского номера

    Внешний вид. Преобразователи термоэлектрические (T-M 110 GHA BL-K EX), http://oei-analitika.ru

    Рисунок 1 - Общий вид ТП с указанием места нанесения заводского номера

    Пломбирование ТП не предусмотрено. Заводской номер наносится на корпус ТП методом гравировки. Конструкция ТП не предусматривает нанесение знака поверки на средство измерений.

    Программное обеспечение отсутствует.


    Таблица 3

    Наименование

    Обозначение

    Количество

    Преобразователь термоэлектрический

    T-M 110 GHA BL-K EX

    6 шт.

    Паспорт (на русском языке)

    -

    6 экз.


    Метрологические характеристики ТП приведены в таблице 1.

    Таблица 1

    Наименование характеристики

    Значение

    Условное обозначение НСХ ЧЭ ТП

    К

    Класс допуска ТП

    2

    Диапазон измерений температуры, °С

    от 0 до +600

    Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С

    • - от 0 до +333 включ.

    • - св. +333 до +600

    ±2,5 ±0,0075-t(1)

    Примечание:

    (1) t - значение измеряемой температуры, °С

    Основные технические характеристики ТП приведены в таблице 2.

    Таблица 2

    Наименование характеристики

    Значение характеристики

    Длина монтажной части ТП, мм

    1745

    Диаметр монтажной части измерительной вставки ТП, мм

    11

    Масса, кг

    2,15

    Электрическое сопротивление изоляции ТП при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее

    100

    Рабочие условия эксплуатации ТП

    • - температура окружающей среды, °С

    • - относительная влажность воздуха, %, не более

    от -40 до +150

    98

    Средний срок службы, лет, не менее

    10
