Номер по Госреестру СИ: 86180-22
86180-22 Устройства контроля авторежимов
(УКАР)
Назначение средства измерений:
Устройства контроля авторежимов УКАР (далее - устройства) предназначены для измерений избыточного давления сжатого воздуха в камерах авторежимов грузовых вагонов при проверке их технических характеристик и формирования временных интервалов.
Внешний вид.
Устройства контроля авторежимов
Рисунок № 1
Общие сведения
Дата публикации - 21.07.2022
Срок свидетельства - 18.07.2027
Номер записи - 188164
ID в реестре СИ - 1400882
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
УКАР-2М-4, УКАР-2М, нет,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Уральский завод тормозных систем" (ООО "УЗТС")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 61
Выдано извещений - 0
Кол-во периодических поверок - 34
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1739 от 2022.07.18 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Устройства контроля авторежимов (УКАР)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Уральский завод тормозных систем" (ООО "УЗТС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86143-22 13.07.2027 |
Устройства зарядки и опробования тормозов пассажирских составов, УЗОТ-П Общество с ограниченной ответственностью "Уральский завод тормозных систем" (ООО "УЗТС") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
|
86180-22 18.07.2027 |
Устройства контроля авторежимов, УКАР Общество с ограниченной ответственностью "Уральский завод тормозных систем" (ООО "УЗТС") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
|
86181-22 18.07.2027 |
Устройства контроля воздухораспределителей грузовых вагонов , УКВР-2 Общество с ограниченной ответственностью "Уральский завод тормозных систем" (ООО "УЗТС") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
|
88616-23 28.03.2028 |
Приборы малогабаритные автоматизированные для измерения размеров колес, МАИК Общество с ограниченной ответственностью "Уральский завод тормозных систем" (ООО "УЗТС") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
|
89101-23 26.05.2028 |
Устройства контроля авторегуляторов тормозных рычажных передач, УКРП Общество с ограниченной ответственностью "Уральский завод тормозных систем" (ООО "УЗТС") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
|
94357-25 17.01.2030 |
Машины испытания пружин, МИП 1110/2,5 Общество с ограниченной ответственностью "Уральский завод тормозных систем" (ООО "УЗТС") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.
Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.
В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.
Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Устройства контроля авторежимов (УКАР)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПКФ "НТ" (RA.RU.312850) | 59 | 2 | 27 | 32 | 0 | 49 | 24 | 25 | ||
| ООО "НПП ЭТАЛОН-ИНЖЕНЕРИНГ" (РОСС RU.0001.310414) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Устройства контроля авторежимов (УКАР)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) устройств состоит из встроенного и внешнего ПО. Встроенное ПО записывается в постоянную память микросхемы микроконтроллера блока управления.
Встроенное ПО имеет следующие основные функции:
-
- преобразование измерительной информации;
-
- сравнение полученных результатов измерений с нормированными значениями;
-
- визуализация результатов измерений;
-
- управление работой составных частей устройств;
-
- организация интерфейса с оператором;
-
- обмен информацией с внешним ПО;
-
- проверка работоспособности.
Внешнее ПО имеет следующие основные функции:
-
- прием и хранение информации о результатах испытаний авторежимов;
-
- визуализация результатов текущих измерений;
-
- протоколирование результатов испытаний.
Конструкция устройств исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологически значимым является только встроенное ПО.
Метрологические характеристики устройств нормированы с учетом влияния встроенного ПО.
Идентификационные данные встроенного ПО устройств приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
УКАР-2М4 V1.xx |
|
Номер версии (идентификационный номер ПО), не ниже |
1.10 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные внешнего ПО устройств приведены в таблице 2.
Таблица 2 - Идентификационные данные внешнего ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
REG3 .xx |
|
Номер версии (идентификационный номер ПО), не ниже |
3.10 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений -«средний» в соответствии с рекомендациями Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Устройство и работа» руководства по эксплуатации УКАР.00.000 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 3185-021-16632558-96 «Устройство контроля авторежимов УКАР. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Уральский завод тормозных систем» (ООО «УЗТС»)
Адрес юридического лица: 620133, Россия, Свердловская область, г. Екатеринбург, ул. Луначарского, д.31, офис 114
ИНН 6682012720
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17
Правообладатель
Общество с ограниченной ответственностью «Уральский завод тормозных систем» (ООО «УЗТС»)Адрес юридического лица: 620133, Россия, Свердловская область, г. Екатеринбург, ул. Луначарского, д.31, офис 114
ИНН 6682012720
Изготовители Общество с ограниченной ответственностью «Уральский завод тормозных систем» (ООО «УЗТС»)
Адрес места осуществления деятельности: 620133, Россия, Свердловская область, г. Екатеринбург, ул. Луначарского, д.31, офис 114
Адрес юридического лица: 620133, Россия, Свердловская область, г. Екатеринбург, ул. Луначарского, д.31, офис 114
ИНН 6682012720
Принцип действия устройств основан на контролируемой подаче сжатого воздуха определенным давлением в пневматические каналы, его измерении в автоматическом режиме, преобразовании в цифровой сигнал с дальнейшим отображением информации на цифровом дисплее и в программе регистрации.
Конструктивно устройства состоят из следующих составных частей:
- воздухораспределителя;
- блока питания;
- контроллера;
- задатчика упора авторежима;
- прижимного механизма;
- манометра.
Устройства производят измерение избыточного давления воздуха на входе и выходе пневматических камер авторежима, при нескольких значениях подъема упора измерительной части авторежима, имитирующих различную загрузку вагона. На основании полученной измерительной информации производится определение технических характеристик авторежима, их анализ и отбраковка. Результаты измерений и анализа регистрируются в долговременной памяти устройств. Устройства должны иметь возможность подключения к персональной электронно-вычислительной машине (ПЭВМ) для передачи и записи результатов испытаний с помощью программы регистрации. Контроль авторежима производится автоматически.
Заводской номер наносится на маркировочную табличку методом штамповки в виде цифрового кода.

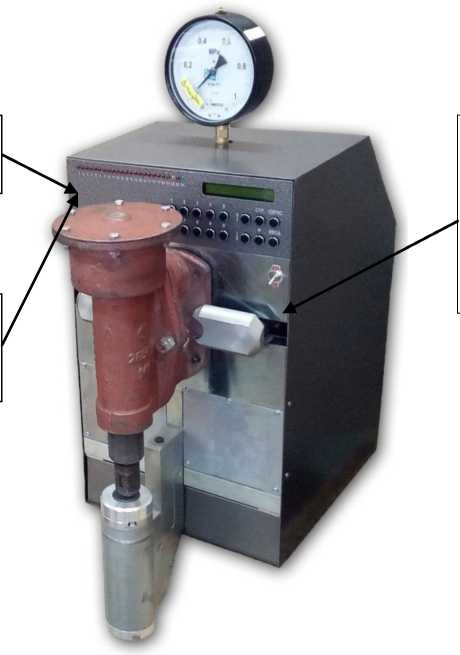

Общий вид устройств с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - на верхний правый крепежный винт кожуха устройства устанавливаются пломбы с оттиском поверительного клейма.
Место нанесения заводского номера
Место нанесения знака утверждения
типа
Место ограничения доступа - пломба с оттиском поверительного клейма
Рисунок 1 - Общий вид устройств с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Устройство контроля авторежимов УК АР |
УКАР-2М4.00.000 |
1 шт. |
|
Заглушка |
УКАР-2М.008сб79 |
1 шт. |
|
Манометр |
МТИ10 |
1 шт. |
|
Насадка настроечная |
1 шт. | |
|
Программа регистрации результатов испытаний |
REG3.xx |
На диске CD-ROM |
|
Персональный компьютер |
- |
По заказу |
|
Преобразователь интерфейса USB-RS485 |
MOXA TCC-801 |
1 шт. |
|
Паспорт |
УКАР.00.000 ПС |
1 экз. |
|
Руководство по эксплуатации |
УКАР.00.000 РЭ |
1 экз. |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, МПа (кгс/см2) |
от 0 до 0,5 (от 0 до 5) |
|
Пределы допускаемой абсолютной погрешности измерений избыточного давления, МПа (кгс/см2) |
±0,005 (±0,05) |
|
Диапазон формирования временных интервалов, с |
от 1 до 70 |
|
Пределы допускаемой относительной погрешности формирования временных интервалов, % |
±0,3 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон давления сжатого воздуха в питающей магистрали, МПа (кгс/см2) |
от 0,65 до 0,9 (от 6,5 до 9,0) |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 176 до 242 |
|
- частота переменного тока, Гц |
50 |
|
Потребляемая мощность, Вт, не более |
100 |
|
Габаритные размеры (высотахширинахглубина), мм, не более |
810х360х625 |
|
Масса, кг, не более |
100 |
|
Наименование характеристики |
Значение |
|
Рабочие условия измерений:
|
от +10 до +35 от 60 до 80 |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
10 |
