Номер по Госреестру СИ: 86204-22
86204-22 Ключи динамометрические
(DSM 4800Т1)
Назначение средства измерений:
Ключи динамометрические DSM 4800Т1(далее - ключи) предназначены для воспроизведения крутящего момента силы при затяжке резьбовых соединений с правой резьбой.

Внешний вид.
Ключи динамометрические
Рисунок № 1

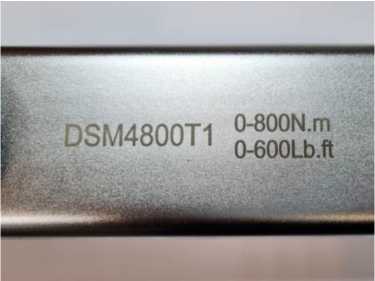

Внешний вид.
Ключи динамометрические
Рисунок № 2

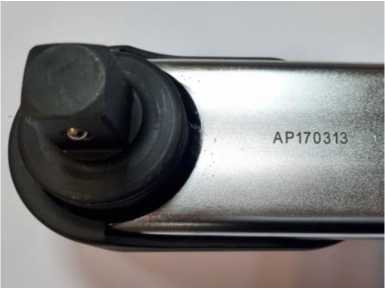

Внешний вид.
Ключи динамометрические
Рисунок № 3
Знак утверждения типа
Знак утверждения типа наноситсяна поверхность корпуса ключей в соответствии с рисунком 1 в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2.2 «Определение момента затяжки» руководства по эксплуатации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 31 июля 2019 г. № 1794 Об утверждении государственной поверочной схемы для средств измерений крутящего момента силы
Техническая документация SHANGHAI UB MACHINERY CO., LTD., Китай
ПравообладательSHANGHAI UB MACHINERY CO., LTD., Китай
Адрес: \о.168 Qianqiao Road, Qingcun Town, Fengxian District, Shanghai, 201407, China Телефон: +0086-021-63678175
Факс: +0086-021-63672809
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект д.31
Телефон: +7(495)544-00-00, +7(499)129-19-11
Факс: +7(499)124-99-96
Web-cafrr: www.rostest.ru
E-mail: info@rostest.ru
Конструктивно ключи состоят из корпуса с закрепленным на нем индикатором часового типа, съемной рукоятки и присоединительного квадрата.
Принцип работы ключей основан на преобразовании упругим элементом усилия на рукоятке в пропорциональное линейное перемещение, измеряемое индикатором.
К данному типу ключей относятся ключи динамометрические DSM 4800Т1.
Нанесение знака поверки на ключи динамометрические не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, в виде буквенно-цифрового обозначения наносится на ключ методом лазерной гравировки.
На корпус ключа также наносится информация о его модификации и диапазоне показаний крутящего момента силы.
Общий вид ключей динамометрических DSM 4800Т1 представлен на рисунке 1.
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид ключей динамометрических DSM 4800Т1
а
б
Рисунок 2 - Обозначения, наносимые на корпус ключей динамометрических DSM 4800Т1: а) модификация, диапазон показаний; б) серийный номер.
Пломбирование ключей динамометрических DSM 4800Т1 не предусмотрено.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений крутящего момента силы, И^м |
от 20 до 800 |
|
Пределы допускаемой относительной погрешности воспроизведений крутящего момента силы, % |
±4,0 |
|
Диапазон показаний крутящего момента силы, И^м |
от 0 до 800 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Дискретность отсчета, И^м |
20 |
|
Размер присоединительного квадрата, мм (дюйм) |
19 (3/4) |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
1200х75х80 |
|
Масса, кг, не более |
6,5 |
|
Условия эксплуатации:
|
от -40 до +45 от 40 до 75 |
|
Средняя наработка на отказ, циклов, не менее |
5000 |
