Сведения о средстве измерений: 86617-22 Комплексы измерительно-вычислительные и управляющие

Номер по Госреестру СИ: 86617-22
86617-22 Комплексы измерительно-вычислительные и управляющие
(PlantPAx)

Назначение средства измерений:
Комплексы измерительно-вычислительные и управляющие PlantPAx (далее -комплексы) предназначены для измерительных преобразований стандартизованных аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного электрического тока, сопротивления, в том числе сигналов от термопар и термопреобразователей сопротивления, частоты периодических сигналов, регистрации и хранения измеренных значений, приема и обработки дискретных сигналов, формирования управляющих и аварийных аналоговых и дискретных сигналов по различным законам регулирования на основе измерений параметров технологических процессов.

сертификация программного обеспечения
Внешний вид. Комплексы измерительно-вычислительные и управляющие, http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплексы измерительно-вычислительные и управляющие
Рисунок № 1
Внешний вид. Комплексы измерительно-вычислительные и управляющие, http://oei-analitika.ru рисунок № 2
Внешний вид.
Комплексы измерительно-вычислительные и управляющие
Рисунок № 2
Внешний вид. Комплексы измерительно-вычислительные и управляющие, http://oei-analitika.ru рисунок № 3
Внешний вид.
Комплексы измерительно-вычислительные и управляющие
Рисунок № 3

Общие сведения

Дата публикации - 31.08.2022
Срок свидетельства - 31.08.2027
Номер записи - 188605
ID в реестре СИ - 1401749
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Rockwell Automation Inc.
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.

Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.

Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2162 от 2022.08.31 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Комплексы измерительно-вычислительные и управляющие (PlantPAx)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
86617-22 Комплексы измерительно-вычислительные и управляющие (PlantPAx)
Rockwell Automation Inc. (СОЕДИНЕННЫЕ ШТАТЫ )
86911-22 Комплексы измерительно-вычислительные и управляющиеRockwell Automation Inc. (СОЕДИНЕННЫЕ ШТАТЫ )

Все средства измерений Rockwell Automation Inc.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
84146-21
20.12.2026
Комплексы измерительно-вычислительные и управляющие на базе платформы Logix, Обозначение отсутствует
Rockwell Automation Inc. (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
86617-22
31.08.2027
Комплексы измерительно-вычислительные и управляющие, PlantPAx
Rockwell Automation Inc. (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года

Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.

Для справки в шапке отчета приводится усредненная статистика по запросу:

  • максимальное количество поверок за год
  • среднее количество поверок в месяц
  • среднее количество поверок в год
  • количество месяцев (в выбранном временном интервале)
  • количество годов (в выбранном временном интервале)
  • общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.

Стоимость 200 руб. или по подписке

Кто поверяет Комплексы измерительно-вычислительные и управляющие ()

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН"
(RA.RU.311406)
РСТ
  • Нет модификации
  • 5 5 0 0 5 5 0

    Стоимость поверки Комплексы измерительно-вычислительные и управляющие ()

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) комплекса можно разделить на 2 группы - встроенное программное обеспечение (ВПО) и ПО устанавливаемое на персональный компьютер.

    ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты «высокий» - по Р 50.2.077-2014).

    Метрологические характеристики измерительных модулей, центральных процессоров с каналами ввода-вывода, микропроцессорных модулей регулирования, указанные в таблице 2, нормированы с учетом ВПО.

    Программные средства верхнего уровня HMI содержат:

    • - серверную часть для сбора и передачи информации с контроллеров;

    • - клиентскую часть, устанавливаемую на АРМ FactoryTalk View SE (серия 9701), обеспечивающую визуализацию параметров;

    • - инженерную станцию для изменения технологического программного обеспечения, на которой находится ПО конфигурирования комплекса Studio 5000 (серия 9324) и FactoryTalk View Studio (серия 9701).

    Внешнее программное обеспечение, не влияющее на метрологические характеристики, содержит широкий спектр инструментальных средств для работы с программируемыми контроллерами. К нему относится следующее ПО: Studio 5000 (серии 9324), FactoryTalk View SE, FactoryTalk View Studio (серия 9701), FactoryTalk AssetCentre (серия 9515), FactoryTalk Batch (серии 9358). Оно позволяет выполнять:

    - конфигурирование и настройку параметров модулей, центральных процессоров (выбор количества используемых измерительных каналов, диапазон измерения или воспроизведения сигналов, тип подключаемого измерительного преобразователя (датчика) и др.);

    - конфигурирование систем промышленной связи на основе стандарта Ethernet;

    - программирование логических задач контроллеров на языках LD (Ladder Diagram) и FBD (Function Block Diagram);

    - тестирование проектов, выполнение пуско-наладочных работ и обслуживание готовой системы;

    - установку парольной защиты от несанкционированного доступа.

    Внешнее ПО не даёт доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения в ВПО.

    Для защиты накопленной и текущей информации, конфигурационных параметров комплекса от несанкционированного доступа в системе предусмотрены меры технического и организационного характера: многоступенчатый механический (запираемые шкафы с ключами, доступ к которым имеют только сотрудники, прошедшие обучение обслуживанию и сопровождению системы и имеющие соответствующие сертификаты) и программный контроль доступа (шифрование данных и доступ по паролю с регистрацией успеха и отказа в доступе). По завершении настройки ПО на объекте создается конфигурация, соответствующая данному объекту, идентичность которой контролируется при проведении регламентных работ путем проверки контрольной суммы ПО по специальному алгоритму. Цифровой идентификатор (контрольная сумма) проверяется при установке ПО для каждого объекта.

    Для защиты накопленной и текущей информации, конфигурационных параметров от несанкционированного доступа к комплексу, предусмотрен физический контроль доступа (запираемые шкафы, пломбирование) и программный контроль доступа.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значения

    Идентификационное наименование ПО

    ПО модулей

    ControlLogix (серия

    1756)

    ПО модулей

    Flex 5000™

    (серия 5094)

    Номер версии (идентифи-

    Не ниже

    Не ниже

    кационный номер) ПО

    1.x

    1.x

    Цифровой идентификатор

    ПО

    Не используется

    где «х» - цифра от 0 до 999


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Метод измерений приведён в разделе «Методы измерений» руководстве по эксплуатации «Комплексы измерительно-вычислительные и управляющие PlantPAx. Руководство по эксплуатации»


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

    ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;

    Стандарт предприятия правообладателя Rockwell Automation Inc., США.

    Правообладатель

    Rockwell Automation Inc., США

    Адрес: 1201 South Second Street, Milwaukee, Wisconsin 53204, USA

    Изготовитель

    Rockwell Automation Inc., США
    Адрес: 1201 South Second Street, Milwaukee, Wisconsin 53204, USA

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д.46
    Телефон: (495) 437-55-77
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Правообладатель

    Rockwell Automation Inc., США
    Адрес: 1201 South Second Street, Milwaukee, Wisconsin 53204, USA

    Принцип действия комплексов основан на аналого-цифровом преобразовании измеряемой величины и цифро-аналоговым преобразовании, осуществляемом модулями.

    Комплексы строятся на базе контроллеров ControlLogix (серия 1756), модулей ввода/вывода Flex 5000™ (серия 5094). Комплексы применяются в качестве вторичной части измерительных и управляющих систем, используемых для автоматизации технологических процессов, в системах защиты и блокировок в различных отраслях промышленности.

    Высокоэффективные системные контроллеры обладают достаточной вычислительной мощностью для эффективного управления множеством контуров регулирования.

    Состав комплекса определяется заказом в соответствии с параметрами технологического объекта. Комплекс представляет собой модульную систему, состоящую из процессорных модулей, модулей связи, модулей ввода/вывода аналоговых и дискретных сигналов. Модули, установленные в шасси, объединяются шиной данных внутри шасси и локальной магистралью данных между шасси. Для организации распределенного сбора данных и управления контроллеры и средства операторского интерфейса могут объединяться сетями Ethernet/IP, для сбора данных и управления территориально распределенными технологическими объектами (распределенные системы управления).

    В состав комплекса, в зависимости от заказа, могут входить: программируемые контроллеры ControlLogix (серия 1756), модули ввода/вывода Flex 5000™ (серия 5094), программное обеспечение для программирования/конфигурирования контроллеров Studio 5000 (серия 9324), панели оператора PanelView 5000, PanelView Plus (серии 2713P, 2715P, 2711P, 2711C, 5310, 5510), станции оператора VersaView 5000, ASEM (серии 6200, 6300), программное обеспечение для визуализации FactoryTalk View SE, FactoryTalk View Studio (серии 9701), FactoryTalk AssetCentre (серия 9515), FactoryTalk Batch (серии 9358).

    Контроллеры и модули ввода/вывода осуществляют измерение параметров объекта, прием аналоговых и дискретных сигналов, их обработку и управление объектом с помощью дискретных и аналоговых сигналов, а также реализует подключения к сетям и модемным коммуникациям.

    Станции оператора обеспечивают связь комплекса с оператором, визуальное наблюдение за состоянием измеряемых и контролируемых параметров объектов по мнемосхемам и графикам, вывод данных и отчетов о состоянии объекта и результатов измерений на экран и на печать, выдачу аварийной и экспертной сигнализации, дистанционное управление регулирующей и дискретной аппаратурой, начальное конфигурирование и программирование системы под конкретный объект, внесение текущих изменений в конфигурацию системы.

    Панели оператора обеспечивают построение мнемосхем и вывод на экраны дисплеев информации о процессе, ввод запросов и параметров с функциональной клавиатуры, выдачу аварийной и сигнализации.

    Дисплеи и пульты оператора обеспечивают вывод алфавитно-цифровой и на табло, ввод с функциональной клавиатуры, индикацию состояния функциональных частей (узлов) комплекса и ввод с клавишных панелей.

    Пример структурной схемы комплекса представлен на рисунке 1, общий вид контроллеров ControlLogix (серия 1756) - на рисунке 2, общий вид модулей ввода/вывода Flex 5000™ (серия 5094) - на рисунке 3.

    Заводской номер комплекса вносится в формуляр.

    Нанесение знака поверки на корпус комплекса не предусмотрено.

    Пломбирование комплексов не предусмотрено.

    Внешний вид. Комплексы измерительно-вычислительные и управляющие (), http://oei-analitika.ru

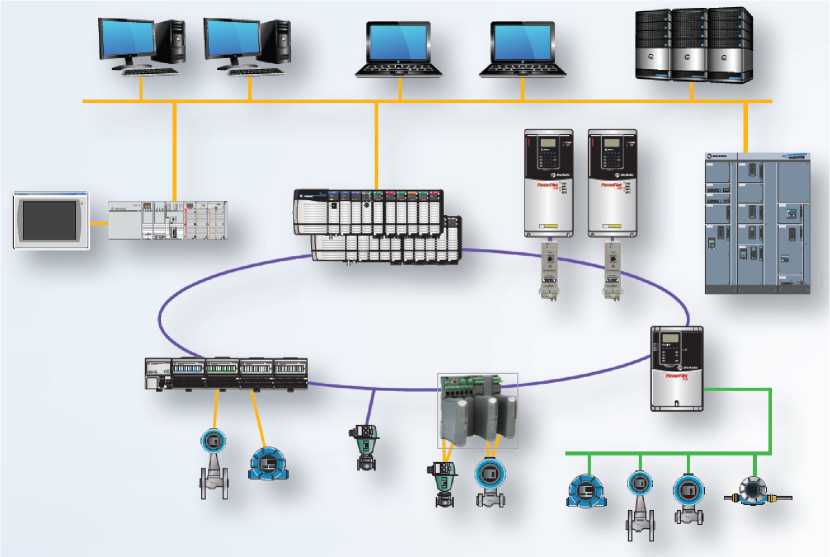

    Рисунок 1 - Структурная схема комплекса

    Внешний вид. Комплексы измерительно-вычислительные и управляющие (), http://oei-analitika.ru

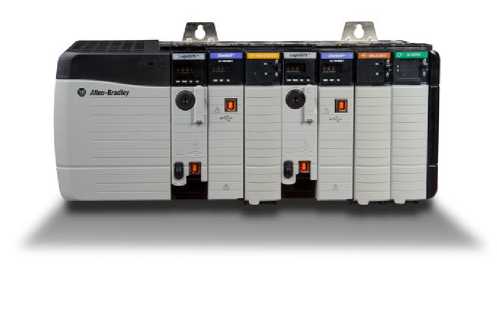

    Рисунок 2 - Общий вид контроллеров ControlLogix (серия 1756)

    Внешний вид. Комплексы измерительно-вычислительные и управляющие (), http://oei-analitika.ru

    Рисунок 3 - Общий вид модулей ввода/вывода Flex 5000™ (серия 5094)


    Таблица 4 - Комплектность комплекса

    Наименование

    Обозначение

    Количество, шт.

    Комплекс измерительновычислительный и управляющий

    PlantPAx

    Конфигурация и состав комплекса определяются требованиями заказчика

    Программное обеспечение для конфигурирования/программирования контроллеров

    Studio 5000 (серия 9324)

    Панели оператора

    PanelView 5000, PanelView Plus, (серии 2713P, 2715P, 2711P, 2711C, 5310, 5510)

    Станции оператора на базе ПК

    VersaView 5000, ASEM (серии 6200, 6300)

    Программное обеспечение для супервизорного управления и визуализации

    FactoryTalk View SE, FactoryTalk View Studio (серии 9701), FactoryTalk AssetCentre (серия 9515), FactoryTalk Batch (серии 9358)

    Руководство по эксплуатации

    -

    1

    Формуляр

    900-20-39-ПП

    1


    Метрологические характеристики комплекса приведены в таблицах 3 - 5.

    Таблица 2 - Метрологические характеристики комплексов

    Тип модуля

    Количество каналов

    Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов

    Пределы допускаемой основной погрешности Y1 - приведённая, % от верх. предела диап. измерений

    Пределы допускаемой погрешности в рабочих условиях применения Y1 - приведённая, % от верх. предела диап. измерений; Д - абсолютная; 6 - относит., %

    на входе

    на выходе

    1

    2

    3

    4

    5

    6

    1756-IF8I

    8

    ±10 В; от 0 до

    10 В;

    от 0 до

    5 В от 0 до 20 мА

    24 бит

    Y = ±0,05

    Y = ±0,1

    1756-IF8IH

    8

    от 4 до

    20 мА, от 0 до

    20 мА

    от 16 до

    21 бит (в зависимости от установок фильтра)

    • Y = ±1,5 (250 Гц фильтр)

    • Y = ±0,5 (100 Гц фильтр)

    • Y = ±0,2

    (50 Гц или 60 Гц фильтр)

    • Y = ±0,15 (15 Гц или 20 Гц

    фильтр)

    • Y = ±1,8

    (250 Гц фильтр)

    • Y = ±0,8

    (100 Гц фильтр)

    • Y = ±0,5

    (50 Гц или 60 Гц фильтр)

    • Y = ±0,4

    (15 Гц или 20 Гц фильтр)

    • Y = ±0,3

    (без HART, для всех диапазонов)

    1756-

    IF16IH

    16

    от 4 до

    20 мА, от 0 до

    20 мА

    от 16 до

    21 бит (в зависимости от установок фильтра)

    • Y = ±1,5 (250 Гц фильтр)

    • Y = ±0,5 (100 Гц фильтр)

    • Y = ±0,2

    (50 Гц или 60 Гц фильтр)

    • Y = ±0,15 (15 Гц или 20 Гц

    фильтр)

    • Y = ±1,8

    (250 Гц фильтр)

    • Y = ±0,8

    (100 Гц фильтр)

    • Y = ±0,5

    (50 Гц или 60 Гц фильтр)

    • Y = ±0,4

    (15 Гц или 20 Гц фильтр)

    • Y = ±0,3

    (без HART, для всех диапазонов)

    1

    2

    3

    4

    5

    6

    1756-IF16H

    16

    от 4 до

    20 мА, от 0 до

    20 мА

    от 16 до

    21 бит*

    Y = ±0,13

    Y = ±0,3

    1756-OF8I

    8

    16 бит

    ±10 В;

    от 0 до

    10 В;

    от 0 до 5 В

    от 0 до

    20 мА

    Y = ±0,05

    Y = ±0,1

    1756-

    OF8IH

    8

    15 бит в диапазоне от 0 до 24 мA

    от 4 до 20 мА,

    от 0 до 20 мА

    Y = ±0,15

    Y = ±0,3

    1756-IR12

    12

    Сигналы

    (Ом)

    от термо-преобразователей сопротивления: Pt (100, 200, 500, 1000), a=0,00385 от 1 до 500 Ом; от 2 до

    1000 Ом; от 4 до

    2000 Ом; от 8 до

    4000 Ом

    24 бит

    Погрешность рассчитывается для режима «Ом», после чего пересчитывается в погрешность в «°С» в соответствии с градуировочной характеристикой конкретного типа термопреобразователя сопротивления

    Y = ±0,1 в диапазоне от 1 до 500 Ом;

    Y = ±0,25 во всех других диапазонах

    Y = ±0,2 в диапазоне от 1 до 500 Ом;

    Y = ±0,5% во всех других диапазонах

    1756-IT16

    16

    ± 100 мВ

    Сигналы от

    2

    термопар2:

    B, E, J, K,

    N, R, S, T,

    L

    24 бит

    Y = ±0,1

    Y = ±0,2

    Канал компенсации температуры холодного спая

    Д = ±0,3 °C

    1

    2

    3

    4

    5

    6

    1756-IRT8I

    8

    Сигналы

    (Ом)

    от термо-преобразователей сопротивления:

    Pt (100,

    200,   500,

    1000), a=0,00385

    24 бит

    Y = ±0,05

    Y = ±0,1

    от 1 до 500 Ом;

    от 2 до 1000 Ом;

    от 4 до 2000 Ом;

    от 8 до 4000 Ом

    ± 101 мВ

    Сигналы от

    2

    термопар2:

    B, E, J, K,

    N, R, S, T,

    L

    24 бит

    Y = ±0,05

    Y = ±0,1

    Канал компенсации температуры холодного спая

    Д = ±0,3 °C

    5094-IF8IH

    5094-

    IF8IHXT

    8

    ±10 В

    18 бит

    • Y = ±0,05 (60 Hz фильтр,

    без HART)

    • Y = ±0,1

    (10 Гц фильтр)

    • Y = ±0,15

    (60 Гц фильтр)

    • Y = ±0,25 (100 Гц фильтр)

    • Y = ±0,3

    (200 Гц фильтр)

    • Y = ±0,6

    (500 Гц фильтр)

    • Y = ±0,2

    (60 Hz фильтр, без HART)

    • Y = ±0,25 (10 Гц фильтр)

    • Y = ±0,30 (60 Гц фильтр)

    • Y = ±0,40 (100 Гц фильтр)

    • Y = ±0,45

    (200 Гц фильтр)

    • Y = ±0,75 (500 Гц фильтр)

    от 0 до

    10 В

    17 бит

    от 0 до 5 В

    16 бит

    от 0 до

    20 мА;

    от 4 до

    20 мА

    17 бит

    5094-

    OF8IH 5094-OF8IHXT

    8

    16 бит

    ±10 В от 0 до 10 В от 0 до 5 В от 0 до 20 мА от 4 до 20 мА

    Y = ±0,05

    Y = ±0,2

    1

    2

    3

    4

    5

    6

    5094-

    IF4IHS

    5094-

    IF4IHSXT

    4

    ±10 В

    17 бит

    • Y = ±0,05

    (60 Hz фильтр, без HART)

    • Y = ±0,12 (10 Гц фильтр)

    • Y = ±0,20

    (60 Гц фильтр)

    • Y = ±0,28 (100 Гц фильтр)

    • Y = ±0,32

    (200 Гц фильтр)

    • Y = ±0,65

    (500 Гц фильтр)

    • Y = ±0,2

    (60 Hz фильтр, без HART)

    • Y = ±0,27 (10 Гц фильтр)

    • Y = ±0,35

    (60 Гц фильтр)

    • Y = ±0,43 (100 Гц фильтр)

    • Y = ±0,46

    (200 Гц фильтр)

    • Y = ±0,80 (500 Гц фильтр)

    от 0 до

    10 В

    16 бит

    от 0 до 5 В

    15 бит

    от 0 до

    20 мА;

    от 4 до

    20 мА

    17 бит

    5094-

    OF4IHS

    5094-

    OF4IHSXT

    4

    16 бит

    ±10 В; от 0 до 10 В; от 0 до 5 В от 0 до 20 мА от 4 до 20 мА (HART)

    Y = ±0,05

    Y = ±0,2

    5094-IRT8S

    5094-

    IRT8SXT

    6

    Сигналы

    (Ом)

    от термо-преобразователей сопротивления:

    Pt (100,

    200, 500, 1000), a=0,00385 от 1 до 500 Ом; от 2 до

    1000 Ом; от 4 до

    2000 Ом; от 8 до 4000 Ом Сигналы от

    2

    термопар2:

    B, E, J, K, N, R, S, T, L

    ±100 мВ

    16 бит

    Y = ±0,05

    • Y = ±0,2 (при температуре

    окружающей среды от +26 до +70 °C)

    • Y = ±0,3 (при температуре

    окружающей среды от -40 до +24 °C)

    1

    2

    3

    4

    5

    6

    5094-IJ2IS

    5094-

    IJ2ISXT

    2

    от 1 Гц до

    50 кГц амп. (меандр) от 10 до

    32 В

    От 50 Гц до 50 кГц

    24 В (синусоида)

    -

    6 = ±0,02

    Примечания

    • 1 Для модулей 1756-IR12, 1756-IT16, 1756-IRT8I, 5094-IRT8S, 5094-IRT8SXT в режиме

    измерений сигналов от термопар и/или сигналов от термопреобразователей сопротивления, пределы допускаемых основной и в рабочих   условиях приведённой погрешности

    нормируются от диапазона измерений.

    Для каналов измерений сигналов от термопар значения основной и в рабочих условиях погрешностей указаны без учёта погрешности канала компенсации температуры холодного спая со встроенным термочувствительным элементом.

    • 2 Диапазоны измерений сигналов от термопар В: от 21 до 1820 °C; E: от -270 до +1000 °C; J: от -210 до +1200 °C; K: от -270 до +1372 °C; N: от -270 до +1300 °C; R: от -50 до +1768 °C; S: от -50 до +1768 °C; T: от -270 до +400 °C; L: от -200 до +800 °C.

    • 3 Дискретные модули, источники питания, процессорные модули не являются измерительными компонентами и не требуют утверждения типа.

    • 4 К любому из каталожных номеров может быть добавлена буква «K» означающая дополнительное защитное покрытие.

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Наименование серии

    Значение

    Параметры электрического питания:

    -напряжение переменного тока, В

    -частота переменного тока, Гц

    всего Комплекса

    220±22

    50/60

    Габаритные размеры, мм, не более: высота х ширина х глубина

    серия 1756

    серия 5094

    144,5 x 34,6 x 146,9 87,0 x 94,0 x 54,0

    Масса, кг, не более

    серия 1756 серия 5094

    0,282

    от 0,160 до 0,165

    Рабочие условия применения:

    • - температура окружающей среды, °C

    • - относительная влажность, %

    серия 1756

    от 0 до +60

    от 5 до 95

    серия 5094

    от -40 до +70

    от 5 до 95

    Наименование характеристики

    Наименование серии

    Значение

    Нормальные условия применения:

    • - температура окружающей среды, °C

    • - относительная влажность, %

    серия 1756,

    серия 5094

    от +24 до +26

    от 30 до 80

    Средний срок службы, лет, не менее

    все серии

    12


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
