Номер по Госреестру СИ: 86654-22
86654-22 Счетчики-расходомеры массовые Micro Motion
(CMF300)
Назначение средства измерений:
Счетчики-расходомеры массовые Micro Motion CMF300 (далее - счетчики-расходомеры) предназначены для измерений массового расхода и массы нефти.
Внешний вид.
Счетчики-расходомеры массовые Micro Motion
Рисунок № 1
Внешний вид.
Счетчики-расходомеры массовые Micro Motion
Рисунок № 2
Общие сведения
Дата публикации - 03.09.2022
Срок свидетельства -
Номер записи - 188631
ID в реестре СИ - 1401774
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Micro Motion CMF300, CMF300, CMF 300,
Производитель
Изготовитель - Фирма "Micro Motion Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.
Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.
Для каждой организации в отчете представлены:
- Место в рейтинге по числу поверок ИС и их элементов;
- Общее количество поверок за год и доля ИС в этих поверках;
- Доля на рынке по ИС и по извещениям о непригодности;
- Количество извещений о непригодности;
- Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
- Число типов СИ ИС и их элементов, поверяемых организацией.
Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.
Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.
Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.
Статистика
Кол-во поверок - 12
Выдано извещений - 2
Кол-во периодических поверок - 12
Кол-во средств измерений - 6
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2186 от 2022.09.01 ПРИКАЗ_Об утверждении типов средств измерений (15)
№1282 от 2024.05.24 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
Наличие аналогов СИ: Счетчики-расходомеры массовые Micro Motion (CMF300)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Micro Motion Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14660-12 10.05.2022 |
Расходомеры электромагнитные, 8700 Фирма "Micro Motion Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
63515-16 28.03.2026 |
Преобразователи плотности и расхода, CDM Фирма "Micro Motion Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
79217-20 23.09.2025 |
Расходомеры-счетчики вихревые, 88 Фирма "Micro Motion Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
5 лет |
|
86654-22 |
Счетчики-расходомеры массовые Micro Motion, CMF300 Фирма "Micro Motion Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Кто поверяет Счетчики-расходомеры массовые Micro Motion (CMF300)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 2 | 0 | 2 | 2 | 2 | 0 | 2 |
Стоимость поверки Счетчики-расходомеры массовые Micro Motion (CMF300)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В счетчиках-расходомерах применяется встроенное программное обеспечение (ПО).
Настройка и конфигурирование счетчиков-расходомеров осуществляется через меню жидкокристаллического дисплея измерительного преобразователя, либо с помощью сервисного программного обеспечения «ProLink».
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Т а б л и ц а 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО базовых процессоров сенсоров счетчиков-расходомеров с заводскими номерами 14479006, 14485401 |
- |
|
Идентификационное наименование ПО измерительных преобразователей счетчиков-расходомеров с заводскими номерами 3849482, 3849532 |
- |
|
Номер версии (идентификационный номер) ПО базовых процессоров сенсоров счетчиков-расходомеров с заводскими номерами 14479006, 14485401 |
4.0х |
|
Номер версии (идентификационный номер) ПО измерительных преобразователей счетчиков-расходомеров с заводскими номерами 3849482, 3849532 |
6.60 |
|
Цифровой идентификатор ПО базовых процессоров сенсоров и измерительных преобразователей счетчиков-расходомеров |
- |
Знак утверждения типа
Знак утверждения типа наносится на титульные листы паспортов счетчиков-расходомеров типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Методика измерений» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательФирма «Micro Motion Inc.», США
Адрес: 7070 Winchester Circle, Boulder, Colorado 80301, USA
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, 2аСчетчики-расходомеры применяются в составе рабочих и (или) контрольных (контрольно-резервных) измерительных линий систем измерений количества и показателей качества нефти.
Принцип действия счетчиков-расходомеров основан на использовании сил Кориолиса, действующих на поток среды, двигающейся по петле трубопровода, которая колеблется с постоянной частотой. Силы Кориолиса вызывают поперечные колебания противоположных сторон петли и, как следствие, фазовые смещения их частотных характеристик, пропорциональные массовому расходу.
Счетчики-расходомеры не имеют вращающихся частей и результаты измерений не зависят от плотности, вязкости, наличия твердых частиц и режимов течения измеряемой среды. Отклонение температуры среды от температуры калибровки может быть скомпенсировано установкой нуля, а давления среды внесением поправки пропорционально отклонению величины давления от давления калибровки.
Конструктивно счетчики-расходомеры состоят из сенсора Micro Motion модели CMF300 и измерительного преобразователя серии 2000 модели 2700. Преобразователь обеспечивает обработку цифровых сигналов, поступающих с процессора датчика и регистрацию.
Пломбировка счётчиков-расходомеров осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы, установленные на:
-
- проволоках, пропущенных через отверстия шпилек, расположенных на диаметрально противоположных фланцах;
-
- на проволоке, охватывающей корпус процессора и штуцер;
-
- на проволоке, крестообразно-охватывающей корпус преобразователя.
К счетчикам-расходомерам данного типа относятся счетчики-расходомеры состоящие из сенсора Micro Motion модели CMF300 (заводские номера 14479006, 14485401) и измерительного преобразователя серии 2000 модели 2700 (заводские номера 3849482, 3849532).
Общий вид счетчиков-расходомеров и схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 2.

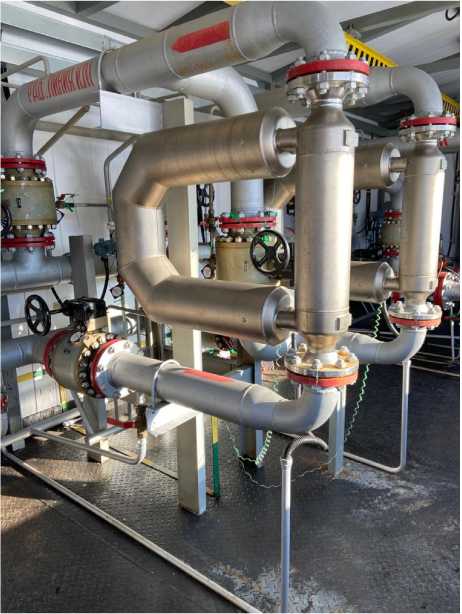

Рисунок 1 - Общий вид счетчиков-расходомеров

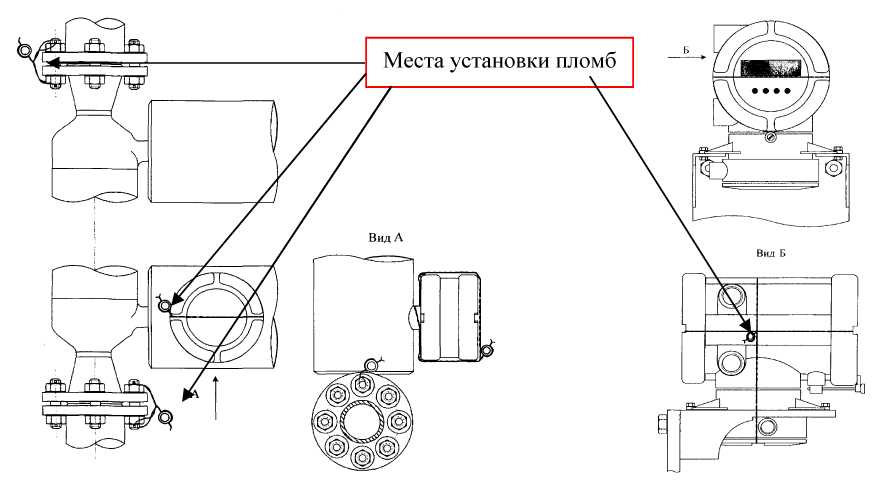

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Заводские номера счетчиков-расходомеров наносятся на маркировочную табличку, закрепленную на корпусе вторичного преобразователя расхода, методом лазерной гравировки. Знак поверки наносится на свидетельство о поверке счетчиков-расходомеров и на пломбы в соответствии с МИ 3002-2006.
Т а б л и ц а 4 -
|
Наименование |
Обозначение |
Количество |
|
Сенсор Micro Motion модели CMF300 |
- |
1 шт. |
|
Измерительный преобразователь Micro Motion серии 2000 модели 2700 |
- |
1 шт. |
|
Соединительный кабель |
- |
1 шт. |
|
Счетчик-расходомер массовый Micro Motion CMF300. Паспорт |
- |
1 шт. |
|
Руководство по конфигурированию и применению. Преобразователи Micro Motion Серии 1000 и 2000. |
- |
1 экз. |
|
Руководство по эксплуатации. Сенсоры Micro Motion |
- |
1 экз. |
Т а б л и ц а 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода, т/ч |
от 15,3 до 34,1 |
|
Пределы допускаемой относительной погрешности измерений массы нефти для счетчика-расходомера, используемого в качестве рабочего, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нефти для счетчика-расходомера, используемого в качестве контрольного (контрольно-резервного), % |
±0,20 |
Т а б л и ц а 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
нефть по ГОСТ Р 51858 |
|
Температура измеряемой среды, °С |
от +5 до +50 |
|
Давление измеряемой среды, МПа |
от 0,2 до 4,0 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, Вт, не более |
15 |
|
Габаритные размеры средства измерений, мм, не более: | |
|
- высота |
856 |
|
- ширина |
208 |
|
- длина |
975 |
|
Масса, кг, не более |
73,5 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -40 до +60 |
|
- относительная влажность, %, не более |
от 20 до 90 |
|
Средний срок службы, лет |
18 |
|
Средняя наработка на отказ, ч |
20000 |
