Номер по Госреестру СИ: 86811-22
86811-22 Усилители измерительные
(Q.series X)

Назначение средства измерений:
Усилители измерительные Q.series X (далее - усилители) предназначены для измерений выходных сигналов силы и напряжения постоянного тока, электрического сопротивления постоянному току первичных измерительных преобразователей, выходных сигналов преобразователей термоэлектрических (далее - термопары), термопреобразователей сопротивления, датчиков линейных и угловых перемещений, потенциометрических и тензометрических датчиков, пьезоэлектрических акселерометров и воспроизведений сигналов напряжения постоянного тока.

Аналитический паспорт типа средства измерений

86811-22 — Усилители измерительные

Q.series X

"Gantner Instruments GmbH" АВСТРИЯ МПИ: 4 года Действует
1
организаций
1
владельцев
1
версий
12
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
1
Организаций-поверителей
эффективное число: 1
1
Владельцев СИ
эффективное число: 1
4
Экземпляров СИ
по агрегатам владельцев / организаций
0%
Периодические поверки
первичные: 100%
0%
Непригодность
0 извещений
33.3%
Поверки юрлиц
доля в общем объёме
4 502 ₽
Средневзвешенная цена
медиана: 4 502 ₽
100%
Покрытие ценами
расчётный известный объём: 36 016 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
364 дн.
Наблюдаемый МПИ
по фактическим интервалам
10 000
Концентрация поверителей
HHI; доля топ-5: 100%
10 000
Концентрация владельцев
HHI; доля топ-5: 100%
2
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
1
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден

Автоматические аналитические выводы

  • За весь доступный период по типу отражено 12 поверок; пик пришёлся на 2025 год (8).
  • Последний завершённый год показал рост на 100% (2025 к 2024).
  • Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 100%.
  • Рынок представлен 1 организациями; концентрация высокая (HHI 10000), доля топ-5 — 100%.
  • В базе найдено 1 владельцев и 4 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
  • Средневзвешенная цена поверки — 4 502 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 36 016 руб.
  • Наблюдаемый средний интервал между поверками — около 364 дней; средний возраст парка по агрегатам организаций — 0,0 лет.
  • Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.

Документы и быстрые переходы

Описание типа Методика поверки ФГИС «Аршин» 009lab.ru
Пик активности: 2025 — 8
Долгосрочный CAGR: 100%
Активных версий: 1
Ценовой диапазон: 4 502–4 502 ₽

Динамика поверок по годам

Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.

Структура поверок

Темпы изменения год к году

Динамика доли непригодности

Крупнейшие организации-поверители

Парето концентрации рынка

Лидеры текущего года

Сектор поверителей

Федеральные округа

Испытательная лаборатория

Испытания, сертификация и метрологическая экспертиза

Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.

Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Официальный государственный ресурс

ФГИС «Аршин» — Федеральный информационный фонд

Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.

Росстандарт · официальный порталfgis.gost.ru

Цена, объём работ и размер парка

Распределение цен

Профиль возраста парка

Объём поверок сгруппирован по среднему возрасту парка у организаций.

Фактический профиль межповерочных интервалов

Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.

Крупнейшие владельцы парка

Категории владельцев

Топ владельцев: экземпляры и поверки

ВладелецКатегорияКоличество СИКоличество поверокПоверок на одно СИ
юридическое лицоЮридические лица441,00

Наиболее массовые модификации

Продолжительность версий

Полнота данных

История версий типа СИ

UUIDНомер типаНачало версииОкончание версииСостояние
0b9df553-bddf-c3f0-a3ce-c215a969335786811-222022-09-20актуальная
Цифровой ресурс Ростеста

SOFT.Rostest — программные и цифровые решения

Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.

ПО и цифровые сервисыsoft.rostest.ru
Российская система калибровки

РСК DCC Portal — цифровые сертификаты калибровки

Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.

Калибровка · DCC · реестрrsk.rostest.ru

Исходные отчетные блоки — улучшенный режим

Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку Фильтры по столбцам CSV / Excel Полный экран
Возраст парка
В выгрузку попадают строки с учётом текущих фильтров и сортировки. Таблицы загружаются…

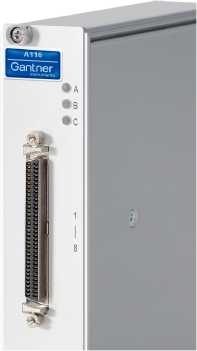

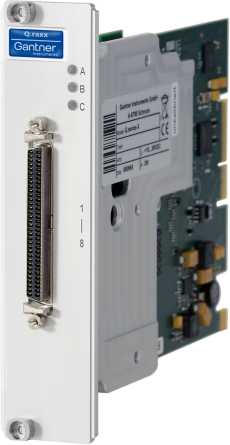

Внешний вид. Усилители измерительные , http://oei-analitika.ru рисунок № 1
Внешний вид.
Усилители измерительные
Рисунок № 1

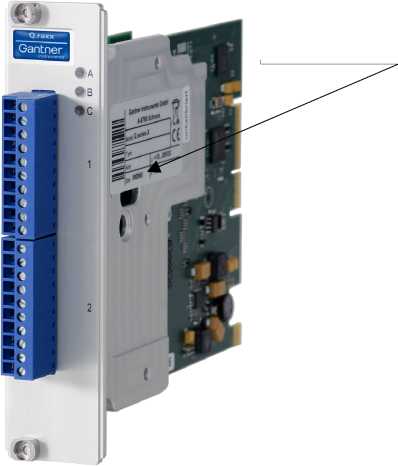

Внешний вид. Усилители измерительные , http://oei-analitika.ru рисунок № 2
Внешний вид.
Усилители измерительные
Рисунок № 2

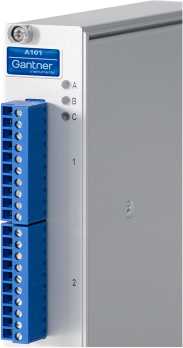

Внешний вид. Усилители измерительные , http://oei-analitika.ru рисунок № 3
Внешний вид.
Усилители измерительные
Рисунок № 3

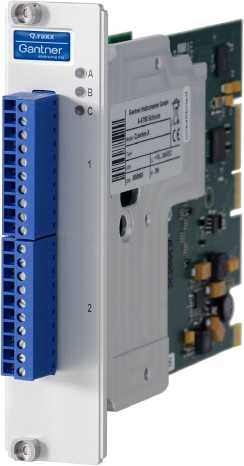

Внешний вид. Усилители измерительные , http://oei-analitika.ru рисунок № 4
Внешний вид.
Усилители измерительные
Рисунок № 4

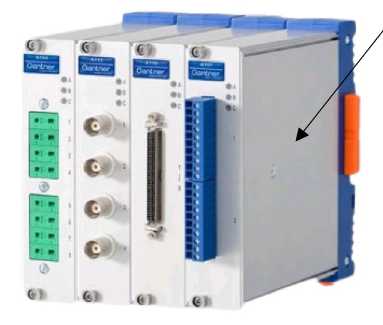

Внешний вид. Усилители измерительные , http://oei-analitika.ru рисунок № 5
Внешний вид.
Усилители измерительные
Рисунок № 5

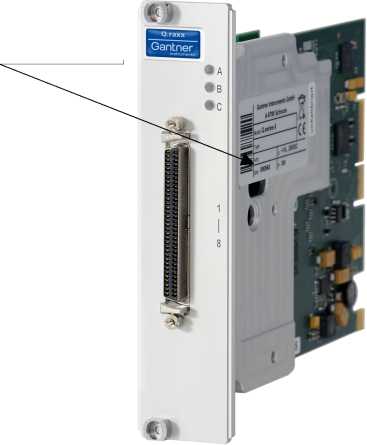

Внешний вид. Усилители измерительные , http://oei-analitika.ru рисунок № 6
Внешний вид.
Усилители измерительные
Рисунок № 6

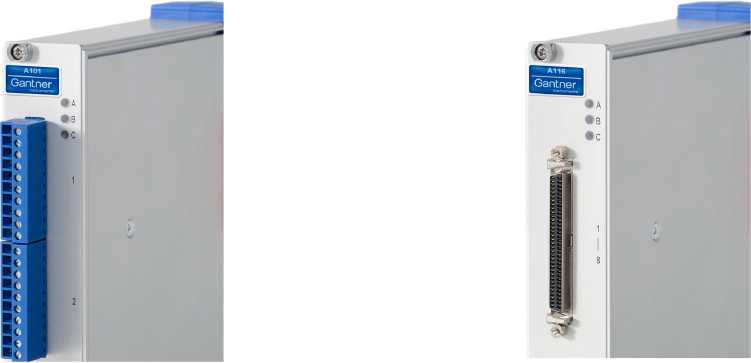

Внешний вид. Усилители измерительные , http://oei-analitika.ru рисунок № 7
Внешний вид.
Усилители измерительные
Рисунок № 7

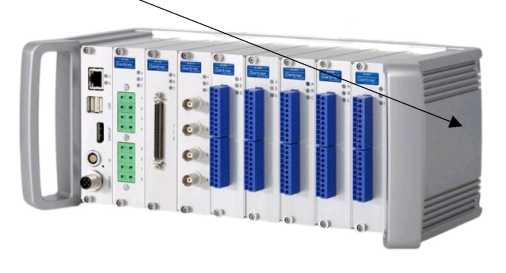

Внешний вид. Усилители измерительные , http://oei-analitika.ru рисунок № 8
Внешний вид.
Усилители измерительные
Рисунок № 8
Внешний вид. Усилители измерительные , http://oei-analitika.ru рисунок № 9
Внешний вид.
Усилители измерительные
Рисунок № 9
Внешний вид. Усилители измерительные , http://oei-analitika.ru рисунок № 10
Внешний вид.
Усилители измерительные
Рисунок № 10

Общие сведения

Дата публикации - 20.09.2022
Срок свидетельства - 20.09.2027
Номер записи - 188818
ID в реестре СИ - 1402185
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Q.series X A106, А106

Производитель

Изготовитель - "Gantner Instruments GmbH"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.

Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.

Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 300 руб. или по подписке

Статистика

Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 4
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2319 от 2022.09.20 ПРИКАЗ_Об утверждении типов средств измерений (20)

Наличие аналогов СИ: Усилители измерительные (Q.series X)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
86811-22 Усилители измерительные (Q.series X)
"Gantner Instruments GmbH" (АВСТРИЯ )
80694-20 Усилители измерительные (ТС 225)
Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы") (РОССИЯ г. Иваново)

Все средства измерений "Gantner Instruments GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
86811-22
20.09.2027
Усилители измерительные , Q.series X
"Gantner Instruments GmbH" (АВСТРИЯ )
ОТ
МП
4 года

Справочник государственных первичных эталонов РФ является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/12) и содержит сведения о государственных первичных эталонов РФ.

Справочник содержит более 150 записей и актуализируется не реже 1 раза в месяц.

Бесплатный

Кто поверяет Усилители измерительные (Q.series X)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЦ ПМ - РОСТЕСТ"
(RA.RU.311341)
  • Q.series X A106
  • А106
  • 12 12 0 0 4 4 0

    Стоимость поверки Усилители измерительные (Q.series X)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) усилителей состоит из встроенного и внешнего ПО.

    Встроенное ПО представляет собой микропрограмму, предназначенную для обеспечения функционирования усилителей и управления интерфейсами связи. Встроенное ПО является метрологически значимым.

    Внешнее ПО, устанавливаемое на связанный контроллер, шинный преобразователь или персональный компьютер, позволяет сконфигурировать усилители, регистрировать и сохранять результаты измерений и является метрологически не значимым.

    Внешнее ПО позволяет идентифицировать измерительные модули в составе усилителей.

    Конструкция усилителей исключает возможность несанкционированного влияния на ПО и измерительную информацию.

    Метрологические характеристики усилителей нормированы с учетом влияния ПО.

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.

    Идентификационные данные метрологически значимого встроенного ПО усилителей приведены в таблице 1.

    Таблица 1 - Идентификационные данные метрологически значимого встроенного ПО

    Идентификационные данные

    Значение

    Идентификационное наименование ПО

    MK48003

    Номер версии (идентификационный номер ПО), не ниже

    0101

    Цифровой идентификатор ПО

    -


    Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку усилителей любым технологическим способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в пункте 5.5.4 «Методы измерений усилителей измерительных Q.series X» руководства по эксплуатации «Усилители измерительные Q.series X. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 •IO-1 до 2409 Гц»;

    Руководство по обеспечению качества продукции компании «Gantner Instruments GmbH».

    Правообладатель

    «Gantner Instruments GmbH», Австрия

    Адрес юридического лица: Montafoner StraBe 4, 6780 Schruns

    Изготовитель

    «Gantner Instruments GmbH», Австрия
    Адрес юридического лица: Montafoner StraBe 4, 6780 Schruns
    Адрес места осуществления деятельности: Montafoner StraBe 4, 6780 Schruns

    Испытательный центр

    Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
    ИНН 9724050186
    Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17

    Правообладатель

    «Gantner Instruments GmbH», Австрия
    Адрес юридического лица: Montafoner StraBe 4, 6780 Schruns

    Принцип действия усилителей основан на измерении выходных электрических сигналов от первичных измерительных преобразователей с последующим преобразованием их в цифровые и аналоговые выходные сигналы.

    Конструктивно усилители состоят из одного или нескольких измерительных модулей и корпуса, определяющего следующие конструктивные исполнения усилителей: Q.bloxx, Q.brixx, Q.raxx. Конструктивные исполнения корпусов изготовлены из металла, основной цвет, применяемый при окраске корпусов - серый.

    Усилители конструктивного исполнения Q.bloxx предназначены для монтажа на DIN-рейку. Корпуса исполнения Q.bloxx предназначены для установки одного измерительного модуля.

    Усилители конструктивного исполнения Q.brixx предназначены для настольного или мобильного применения и выполнены в компактном и прочном алюминиевом корпусе, способном выдерживать удары и вибрации. Корпуса исполнения Q.brixx предназначены для установки до 16 измерительных модулей.

    Усилители конструктивного исполнения Q.raxx предназначены для установки в стойку 19 дюймов. Корпуса исполнения Q.raxx предназначены для установки до 13 измерительных модулей.

    Измерительные модули выпускаются в базовых модификациях: А103, А104, А105, А106, А107, А108, А111, А116, А146, отличающихся типом входных сигналов, количеством измерительных каналов, пределами допускаемых погрешностей, наличием аналоговых выходных сигналов, потребляемой мощностью, типами коммутационных разъемов.

    В состав усилителей также могут входить модули специального назначения для формирования цифровых входов и выходов, оптических входов, связанные контроллеры или шинные преобразователи для сбора, обработки, записи и последующей передачи измерительных данных в системы сбора, автоматизации и управления.

    Усилители поддерживают следующие протоколы передачи данных: Localbus, ASCII, Modbus RTU, EtherCAT (LVDS).

    Серийные номера наносятся на маркировочную наклейку измерительных модулей усилителей любым технологическим способом в виде цифрового кода.

    Общий вид усилителей и модификаций измерительных модулей представлен на рисунках 1 - 9. Место нанесения знака утверждения типа на усилители приведено на рисунках 7 - 9. Место нанесения серийного номера на измерительные модули приведено на рисунках 10 - 12. Нанесение знака поверки на усилители в обязательном порядке не предусмотрено. Пломбирование усилителей не предусмотрено.

    Внешний вид. Усилители измерительные  (Q.series X), http://oei-analitika.ru

    Рисунок 2 - Общий вид модификаций измерительных модулей А116, А146 усилителей измерительных Q.series X (для конструктивного исполнения Q.bloxx)

    Рисунок 1 - Общий вид модификаций измерительных модулей А103, А104, А105, А106, А107, А108, А111 усилителей измерительных Q.series X (для конструктивного исполнения Q.bloxx)

    Внешний вид. Усилители измерительные  (Q.series X), http://oei-analitika.ru
    Внешний вид. Усилители измерительные  (Q.series X), http://oei-analitika.ru

    Рисунок 4 - Общий вид модификаций измерительных модулей А116, А146 усилителей измерительных Q.series X (для конструктивного исполнения Q.brixx)

    Рисунок 3 - Общий вид модификаций измерительных модулей А103, А104, А105, А106, А107, А108, А111 усилителей измерительных Q.series X (для конструктивного исполнения Q.brixx)

    Внешний вид. Усилители измерительные  (Q.series X), http://oei-analitika.ru

    Рисунок 5 - Общий вид модификаций измерительных модулей А103, А104, А105,

    А106, А107, А108, А111 усилителей измерительных Q.series X (для конструктивного исполнения Q.raxx)

    Внешний вид. Усилители измерительные  (Q.series X), http://oei-analitika.ru

    Рисунок 6 - Общий вид модификаций измерительных модулей А116, А146 усилителей измерительных Q.series X (для конструктивного исполнения Q.raxx)

    Место нанесения знака утверждения типа

    Внешний вид. Усилители измерительные  (Q.series X), http://oei-analitika.ru

    Рисунок 7 - Общий вид усилителей измерительных Q.series X конструктивного исполнения Q.bloxx и места нанесения знака

    Внешний вид. Усилители измерительные  (Q.series X), http://oei-analitika.ru

    Рисунок 8 - Общий вид усилителей измерительных Q.series X конструктивного исполнения Q.brixx и места нанесения знака

    утверждения типа

    утверждения типа

    Место нанесения знака утверждения типа

    Внешний вид. Усилители измерительные  (Q.series X), http://oei-analitika.ru

    Рисунок 9 - Общий вид усилителей измерительных Q.series X конструктивного исполнения Q.raxx и места нанесения знака утверждения типа

    Внешний вид. Усилители измерительные  (Q.series X), http://oei-analitika.ru

    Место нанесения серийного номера

    Рисунок 10 - Место нанесения серийного номера на модификации измерительных модулей А103, А104, А105, А106, А107, А108, А111 усилителей измерительных Q.series X (для конструктивного исполнения Q.raxx)

    Внешний вид. Усилители измерительные  (Q.series X), http://oei-analitika.ru

    Рисунок 11 - Место нанесения серийного номера на модификации измерительных модулей А116, А146 усилителей измерительных Q.series X

    (для конструктивного исполнения Q.raxx)

    Место нанесения серийного номера

    Gsntner Instrument» GmbH А-6780 Schruns

    + 1Q...30VDC

    gN( 814600

    Рисунок 12 - Место нанесения серийного номера на модификации измерительных модулей

    А103, А104, А105, А106, А107, А108, А111, А116, А146 усилителей измерительных Q.series X (для конструктивных исполнений Q.bloxx и Q.brixx)


    Таблица 12 -

    Наименование

    Обозначение

    Количество

    Усилитель измерительный Q.series X

    -

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.


    Таблица 2 - Метрологические характеристики измерительных модулей модификации А103

    Наименование характеристики

    Значение

    Диапазон измерений напряжения постоянного тока, В

    от -10 до +10

    Пределы допускаемой абсолютной основной погрешности измерений напряжения постоянного тока, мВ

    ±2

    Пределы допускаемой абсолютной дополнительной погрешности измерений напряжения постоянного тока, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, мкВ

    ±50

    Диапазон измерений силы постоянного тока, мА 1)

    от -25 до +25

    Пределы допускаемой абсолютной основной погрешности измерений силы постоянного тока, мкА

    ±22

    Пределы допускаемой абсолютной дополнительной погрешности измерений силы постоянного тока, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, мкА

    ±1,3

    Нормальные условия измерений:

    • - температура окружающей среды, °С

    • - относительная влажность, %

    от +15 до +25

    от 30 до 80

    1) При наличии клеммы SR.

    Таблица 3 - Метрологические характеристики измерительных модулей модификации А104

    Наименование характеристики

    Значение

    Диапазон измерений напряжения постоянного тока, мВ

    от -80 до +80

    Пределы допускаемой абсолютной основной погрешности измерений напряжения постоянного тока, мкВ

    ±10

    Пределы допускаемой абсолютной дополнительной погрешности измерений напряжения постоянного тока, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, мкВ

    ±2

    Диапазоны измерений выходных сигналов от термопар с номинальной статической характеристикой (далее - НСХ) по ГОСТ Р 8.585-2001 в температурном эквиваленте, °С:

    • - для НСХ типа В

    • - для НСХ типа E

    • - для НСХ типа К

    • - для НСХ типа J

    • - для НСХ типа L

    • - для НСХ типа N

    • - для НСХ типов R, S

    • - для НСХ типа T

    от +400 до +1820 от -270 до +1000 от -270 до +1372 от -100 до +1000 от -200 до +800 от -270 до +1300 от -50 до +1768 от -270 до +400

    Пределы допускаемой абсолютной основной погрешности измерений сигналов от термопар с НСХ по ГОСТ Р 8.585-2001 в температурном эквиваленте, °С:

    • - для НСХ типа В

    • - для НСХ типа Е 3)

    • - для НСХ типа К 4)

    • - для НСХ типа Е, К, N 5)

    • - для НСХ типа J, L

    • - для НСХ типа N 6)

    • - для НСХ типа R, S

    • - для НСХ типа T 7)

    • - для НСХ типа T 8)

    ±1,5 1); ±2,5 2) ±0,8 1); ±1,0 2) ±0,8 1); ±1,0 2) ±0,5 1); ±1,0 2) ±0,5 1); ±1,0 2) ±0,8 1); ±1,0 2) ±1,0 1); ±1,5 2) ±0,8 1); ±1,0 2) ±0,5 1); ±1,0 2)

    Пределы допускаемой абсолютной дополнительной погрешности измерений выходных сигналов от термопар с НСХ по ГОСТ Р 8.585-2001 в температурном эквиваленте, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, °С

    ±0,05

    Нормальные условия измерений:

    • - температура окружающей среды, °С

    • - относительная влажность, %

    от +15 до +25

    от 30 до 80

    • 1) С компенсацией температуры холодного спая.

    • 2) Без компенсации температуры холодного спая.

    • 3) Для поддиапазона измерений от -270 до -100 °С включ.

    • 4) Для поддиапазонов измерений от -270 до -100 °С включ. и св. +1000 до +1372 °С включ.

    • 5) Для поддиапазона измерений св. -100 до +1000 °С включ.

    • 6) Для поддиапазонов измерений от -270 до -100 °С включ. и св. +1000 до +1300 °С включ.

    • 7) Для поддиапазона измерений от -270 до -100 °С включ.

    • 8) Для поддиапазона измерений св. -100 до +400 °С включ.

    Таблица 4 - Метрологические характеристики измерительных модулей модификации А105

    Наименование характеристики

    Значение

    Диапазоны измерений выходных сигналов от термопреобразователей сопротивления с НСХ по ГОСТ 6651-2009 в температурном эквиваленте, °С:

    - для НСХ Pt100

    от -200 до +850

    - для НСХ Pt1000

    от -200 до +850

    Пределы допускаемой абсолютной основной погрешности измерений сигналов от термопреобразователей сопротивления с НСХ Pt100 по ГОСТ 6651-2009 в температурном эквиваленте, °С

    ±0,05 1); ±0,1 2)

    Пределы допускаемой абсолютной дополнительной погрешности измерений   выходных   сигналов   от   термопреобразователей

    сопротивления с НСХ Pt100 в температурном эквиваленте, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, °С

    ±0,02 1); ±0,04 2)

    Пределы допускаемой абсолютной основной погрешности измерений сигналов от термопреобразователей сопротивления с НСХ Pt1000 по ГОСТ 6651-2009 в температурном эквиваленте, °С

    ±0,1

    Пределы допускаемой абсолютной дополнительной погрешности измерений   выходных   сигналов   от   термопреобразователей

    сопротивления с НСХ Pt1000 в температурном эквиваленте, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, °С

    ±0,1

    Диапазоны измерений электрического сопротивления постоянному току, Ом

    от 0 до 400; от 0 до 4000

    Пределы допускаемой абсолютной основной погрешности измерений электрического сопротивления постоянному току, Ом

    ±0,015 3); ±0,4 4)

    Пределы допускаемой абсолютной дополнительной погрешности измерений электрического сопротивления постоянному току, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, Ом

    ±0,01

    Нормальные условия измерений:

    • - температура окружающей среды, °С

    • - относительная влажность, %

    от +15 до +25

    от 30 до 80

    • 1) Для поддиапазона измерений от -200 до +350 °С включ.

    • 2) Для поддиапазона измерений св. +350 до +850 °С включ.

    • 3) Для диапазона измерений от 0 до 400 Ом.

    • 4) Для диапазона измерений от 0 до 4000 Ом.

    Таблица 5 - Метрологические характеристики измерительных модулей модификации А106

    Наименование характеристики

    Значение

    Диапазоны измерений выходных сигналов от тензометрических датчиков, мВ/В

    от -1,25 до +1,25 1); от -2,5 до +2,5 1) 2);

    от -5 до +5 2);

    от -25 до +25 1); от -50 до +50 1) 2); от -100 до +100 1) 2);

    Наименование характеристики

    Значение

    от -200 до +200 1) 2); от -400 до +400 2); от -500 до +500 1);

    от -1000 до +1000 2)

    Пределы допускаемой абсолютной основной погрешности измерений выходных сигналов от тензометрических датчиков (при напряжении питания постоянного тока мостовой схемы тензометрических датчиков), мкВ/В

    ±0,2 1); ±2,0 2)

    Пределы допускаемой абсолютной основной погрешности измерений выходных сигналов от тензометрических датчиков (при напряжении питания переменного тока мостовой схемы тензометрических датчиков), мкВ/В

    ±0,2

    Пределы допускаемой абсолютной дополнительной погрешности измерений выходных сигналов от тензометрических датчиков, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, мкВ/В

    ±0,2

    Диапазоны измерений выходных сигналов от датчиков линейных и угловых перемещений, мВ/В

    от -1,25 до +1,25 3); от -2,5 до +2,5 3) 4);

    от -5 до +5 4); от -25 до +25 3); от -50 до +50 3) 4);

    от -100 до +100 3) 4); от -200 до +200 3) 4); от -400 до +400 4); от -500 до +500 3);

    от -1000 до +1000 4)

    Пределы допускаемой абсолютной основной погрешности измерений выходных сигналов от датчиков линейных и угловых перемещений, мкВ/В

    ±0,2 3); ±2,0 4)

    Пределы допускаемой абсолютной дополнительной погрешности измерений выходных сигналов от датчиков линейных и угловых перемещений, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, мкВ/В

    ±0,2

    Диапазон воспроизведений напряжения постоянного тока, В

    от -10 до +10

    Пределы допускаемой абсолютной основной погрешности воспроизведений напряжения постоянного тока, мВ

    ±2

    Пределы допускаемой абсолютной дополнительной погрешности воспроизведений напряжения постоянного тока, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, мВ

    ±1

    Нормальные условия измерений:

    • - температура окружающей среды, °С

    • - относительная влажность, %

    от +15 до +25

    от 30 до 80

    • 1) При напряжении питания постоянного тока мостовой схемы тензометрических датчиков и напряжении питания переменного тока мостовой схемы тензометрических датчиков с несущей частотой 600 Гц и 4,8 кГц равным 5 В.

    • 2) При напряжении питания постоянного тока мостовой схемы тензометрических

    Наименование характеристики

    Значение

    датчиков и напряжении питания переменного тока мостовой схемы тензометрических датчиков с несущей частотой 600 Гц и 4,8 кГц равным 2,5 В.

    • 3) При напряжении питания переменного тока мостовой схемы датчиков линейных и угловых перемещений с несущей частотой 600 Гц и 4,8 кГц равным 5 В.

    • 4) При напряжении питания переменного тока мостовой схемы датчиков линейных и угловых перемещений с несущей частотой 600 Гц и 4,8 кГц равным 2,5 В.

    Таблица 6 - Метрологические характеристики измерительных модулей модификации А107

    Наименование характеристики

    Значение

    Диапазоны измерений напряжения постоянного тока

    от -10 до +10 В; от -1 до +1 В;

    от -100 до +100 мВ

    Пределы допускаемой абсолютной основной погрешности измерений напряжения постоянного тока

    ±2 мВ 1); ±200 мкВ 2);

    ±20 мкВ 3)

    Пределы допускаемой абсолютной дополнительной погрешности измерений напряжения постоянного тока, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С

    ±500 мкВ 1); ±50 мкВ 2) ±5 мкВ 3)

    Диапазон измерений силы постоянного тока, мА

    от -25 до +25

    Пределы допускаемой абсолютной основной погрешности измерений силы постоянного тока, мкА

    ±5

    Пределы допускаемой абсолютной дополнительной погрешности измерений силы постоянного тока, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, мкА

    ±1

    Диапазоны измерений электрического сопротивления постоянному току

    от 0 до 400 Ом 4); от 0 до 4 кОм 5);

    от 0 до 100 кОм 5)

    Пределы допускаемой абсолютной основной погрешности измерений электрического сопротивления постоянному току, Ом

    ±0,1 6) ±1 7)

    ±100 8)

    Пределы допускаемой абсолютной дополнительной погрешности измерений электрического сопротивления постоянному току, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, мОм

    ±10

    Диапазон измерений выходных сигналов от потенциометрических датчиков, кОм

    от 1 до 10

    Пределы допускаемой абсолютной основной погрешности измерений выходных сигналов от потенциометрических датчиков, Ом

    ±2

    Пределы допускаемой абсолютной дополнительной погрешности измерений выходных сигналов от потенциометрических датчиков, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, мОм

    ±10

    Диапазоны измерений выходных сигналов от термопреобразователей сопротивления с НСХ Pt100 и Pt1000 по ГОСТ 6651-2009 в температурном эквиваленте, °С

    от -200 до +850

    Наименование характеристики

    Значение

    Пределы допускаемой абсолютной основной погрешности измерений сигналов от термопреобразователей сопротивления с НСХ Pt100 по ГОСТ 6651-2009 в температурном эквиваленте, °С

    ±0,25 5)

    Пределы допускаемой абсолютной основной погрешности измерений сигналов от термопреобразователей сопротивления с НСХ Pt1000 по ГОСТ 6651-2009 в температурном эквиваленте, °С

    ±1 5)

    Пределы допускаемой абсолютной дополнительной погрешности измерений   выходных   сигналов   от термопреобразователей

    сопротивления с НСХ Pt100 и Pt1000 по ГОСТ 6651-2009, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, мОм

    ±10

    Диапазоны измерений выходных сигналов от термопар с НСХ по ГОСТ Р 8.585-2001 в температурном эквиваленте, °С:

    • - для НСХ типа В

    • - для НСХ типа E

    • - для НСХ типа К

    • - для НСХ типа J

    • - для НСХ типа L

    • - для НСХ типа N

    • - для НСХ типов R, S

    • - для НСХ типа T

    от +400 до +1820 от -270 до +1000 от -270 до +1372 от -100 до +1000 от -200 до +800 от -270 до +1300 от -50 до +1768 от -270 до +400

    Пределы допускаемой абсолютной основной погрешности измерений сигналов от термопар с НСХ по ГОСТ Р 8.585-2001 в температурном эквиваленте, °С:

    • - для НСХ типа В

    • - для НСХ типа Е 10)

    • - для НСХ типа К П)

    • - для НСХ типа Е, K, N 12)

    • - для НСХ типа L, J

    • - для НСХ типа N 13)

    • - для НСХ типа R, S

    • - для НСХ типа T 14)

    ±1,5 9)

    ±1,0 9)

    ±1,0 9)

    ±0,7 9)

    ±0,7 9)

    ±1,0 9)

    ±1,2 9)

    ±1,0 9)

    - для НСХ типа T 15)

    ±0,7 9)

    Пределы допускаемой абсолютной дополнительной погрешности измерений выходных сигналов от термопар с НСХ по ГОСТ Р 8.585-2001 в температурном эквиваленте, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, °С

    ±0,2

    Пределы допускаемой абсолютной погрешности компенсации температуры холодного спая, °С

    ±0,3

    Диапазоны измерений выходных сигналов от тензометрических датчиков, мВ/В

    от -2,5 до +2,5; от -50 до +50;

    от -500 до +500

    Пределы допускаемой абсолютной основной погрешности измерений выходных сигналов от тензометрических датчиков, мкВ/В

    ±1,25 16)

    Пределы допускаемой абсолютной дополнительной погрешности измерений выходных сигналов от тензометрических датчиков, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые

    ±0,2

    Наименование характеристики

    Значение

    10 °С, мкВ/В

    Нормальные условия измерений:

    • - температура окружающей среды, °С

    • - относительная влажность, %

    от +15 до +25

    от 30 до 80

    • 1) Для диапазона измерений напряжения постоянного тока от -10 до +10 В.

    • 2) Для диапазона измерений напряжения постоянного тока от -1 до +1 В.

    • 3) Для диапазона измерений напряжения постоянного тока от -100 до +100 мВ.

    • 4) Для двухпроводной схемы подключений.

    • 5) Для двухпроводной, трехпроводной и четырехпроводной схемы подключений.

    • 6) Для диапазона измерений от 0 до 400 Ом.

    • 7) Для диапазона измерений от 0 до 4 кОм.

    • 8) Для диапазона измерений от 0 до 100 кОм.

    • 9) С компенсацией температуры холодного спая.

    • 10) Для поддиапазона измерений от -270 до -100 °С включ.

    • 11) Для поддиапазонов измерений от -270 до -100 °С включ. и св. +1000 до +1372 °С включ.

    • 12) Для поддиапазона измерений св. -100 до +1000 °С включ.

    • 13) Для поддиапазонов измерений от -270 до -100 °С включ. и св. +1000 до +1300 °С включ.

    • 14) Для поддиапазона измерений от -270 до -100 °С включ.

    • 15) Для поддиапазона измерений св. -100 до +400 °С включ.

    • 16) При напряжении питания постоянного тока мостовой схемы тензометрических датчиков равном 2,5 В.

    Таблица 7 - Метрологические характеристики измерительных модулей модификации А108

    Наименование характеристики

    Значение

    Диапазон измерений напряжения постоянного тока, В

    от -10 до +10

    Пределы допускаемой абсолютной основной погрешности измерений напряжения постоянного тока, мВ

    ±2

    Пределы допускаемой абсолютной дополнительной погрешности измерений напряжения постоянного тока, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, мкВ

    ±200

    Диапазон измерений силы постоянного тока, мА 1)

    от -25 до +25

    Пределы допускаемой абсолютной основной погрешности измерений силы постоянного тока, мкА

    ±22

    Пределы допускаемой абсолютной дополнительной погрешности измерений силы постоянного тока, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, мкА

    ±3,75

    Нормальные условия измерений:

    • - температура окружающей среды, °С

    • - относительная влажность, %

    от +15 до +25

    от 30 до 80

    1) При наличии клеммы SR.

    Таблица 8 - Метрологические характеристики измерительных модулей модификации А111

    Наименование характеристики

    Значение

    Диапазоны измерений напряжения постоянного тока

    от -10 до +10 В; от -1 до +1 В;

    от -100 до +100 мВ

    Пределы допускаемой абсолютной основной погрешности измерений напряжения постоянного тока

    ±2 мВ 1); ±200 мкВ 2);

    ±20 мкВ 3)

    Пределы допускаемой абсолютной дополнительной погрешности измерений напряжения постоянного тока, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С

    ±50 мкВ

    Диапазоны измерений выходных сигналов от пьезоэлектрических акселерометров, В

    от -10 до +10; от -1 до +1

    Пределы допускаемой абсолютной погрешности измерений выходных сигналов от пьезоэлектрических акселерометров, мВ

    ±1 мВ 2); ±10 мВ 1)

    Пределы допускаемой абсолютной дополнительной погрешности измерений    выходных    сигналов    от    пьезоэлектрических

    акселерометров, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, мкВ

    ±50 мкВ

    Нормальные условия измерений:

    • - температура окружающей среды, °С

    • - относительная влажность, %

    от +15 до +25

    от 30 до 80

    • 1) Для диапазона измерений напряжения постоянного тока от -10 до +10 В.

    • 2) Для диапазона измерений напряжения постоянного тока от -1 до +1 В.

    • 3) Для диапазона измерений напряжения постоянного тока от -100 до +100 мВ.

    Таблица 9 - Метрологические характеристики измерительных модулей модификации А116

    Наименование характеристики

    Значение

    Диапазоны измерений выходных сигналов от тензометрических датчиков, мВ/В

    от -1 до +1; от -2,5 до +2,5;

    от -10 до +10

    Пределы допускаемой абсолютной основной погрешности измерений выходных сигналов от тензометрических датчиков, мкВ/В

    ±0,2 1)

    Пределы допускаемой абсолютной дополнительной погрешности измерений выходных сигналов от тензометрических датчиков, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, мкВ/В

    ±0,5

    Нормальные условия измерений:

    • - температура окружающей среды, °С

    • - относительная влажность, %

    от +15 до +25

    от 30 до 80

    1) При напряжении питания постоянного тока мостовой схемы тензометрических датчиков равном 2 или 4 В.

    Таблица 10 - Метрологические характеристики измерительных модулей модификации А146

    Наименование характеристики

    Значение

    Диапазоны измерений выходных сигналов от тензометрических датчиков, мВ/В

    от -2 до +2; от -20 до +20

    Пределы допускаемой абсолютной основной погрешности измерений выходных сигналов от тензометрических датчиков, мкВ/В

    ±0,2 1)

    Пределы допускаемой абсолютной дополнительной погрешности измерений выходных сигналов от тензометрических датчиков, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, мкВ/В

    ±0,5

    Нормальные условия измерений:

    • - температура окружающей среды, °С

    • - относительная влажность, %

    от +15 до +25

    от 30 до 80

    1) При напряжении питания постоянного тока мостовой схемы тензометрических датчиков равном 2 В.

    Таблица 11 - Основные технические характеристики

    Наименование характеристики

    Значение

    Количество входных аналоговых каналов, шт.:

    - для измерительных модулей модификации А146

    16

    - для измерительных модулей модификаций А103, А104, А108, А116

    8

    - для измерительных модулей модификаций А105, А107, А111

    4

    - для измерительных модулей модификации А106

    2

    Количество выходных аналоговых каналов, предназначенных для воспроизведений сигналов напряжения постоянного тока для измерительных модулей модификации А106, шт.

    2

    Параметры электрического питания напряжения постоянного тока, В

    от 10 до 30

    Потребляемая мощность, Вт, не более:

    - для измерительных модулей модификаций А103, А104, А108, А146

    2

    - для измерительных модулей модификаций А105, А106, А107, А111, А116

    2,5

    Габаритные размеры (ширинахвысотахглубина), мм, не более:

    - для конструктивного исполнения усилителей Q.bloxx

    30х145х135

    - для конструктивного исполнения усилителей Q.brixx

    610x140x180

    - для конструктивного исполнения усилителей Q.raxx

    540x140x235

    - для измерительных модулей A103, А104, А105, А106, А107, А108, А111, А116, А146

    30x145x125

    Масса, кг, не более:

    - для конструктивного исполнения усилителей Q.bloxx

    0,5

    - для конструктивного исполнения усилителей Q.brixx

    12

    - для конструктивного исполнения усилителей Q.raxx

    6

    Рабочие условия измерений:

    • - температура окружающей среды, °С

    • - относительная влажность при температуре окружающей среды +50 °С, %

    от -20 до +60

    до 95

    Средняя наработка на отказ, ч

    80000

    Средний срок службы, лет

    10
