Номер по Госреестру СИ: 86966-22
86966-22 Машины координатные измерительные
(DEA Global)
Назначение средства измерений:
Машины координатные измерительные DEA GLOBAL (далее - КИМ) являются стационарными машинами и предназначены для измерений геометрических размеров деталей сложной формы с последующим определением отклонения формы и расположения поверхностей элементов деталей.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
DEA Global
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 13 | 19 | 1,46 |
| Юр. Лицо | Юридические лица | 3 | 3 | 1,00 |
| АО «АФС» ИНН 7710023333 | Юридические лица | 1 | 2 | 2,00 |
| ООО "АЭРОСКАН" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 9d23d541-d481-603a-2f8f-b8de2d7538b6 | 86966-22 | 2022-10-06 | — | актуальная |
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Дата публикации - 06.10.2022
Срок свидетельства - 04.10.2027
Номер записи - 188981
ID в реестре СИ - 1402524
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
S GREEN типоразмера 12.22.10, S GREEN типоразмера 05.07.05, S GREEN типоразмера 07.10.07, ADVANTAGE, DEA GLOBAL S GREEN 07.07.05, GLOBAL LITE 07.07.05, Global S, GLOBAL S BLUE, Global S GREEN 12.22.10, GLODAL LITE 07.07.05, S BLUE 07.10.07, S CHROME типоразмера 12.15.10, S GREEN типоразмера 09.15.08, Нет модификации
Изготовитель - Hexagon Metrology S.p.A
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Кол-во поверок - 29
Выдано извещений - 0
Кол-во периодических поверок - 16
Кол-во средств измерений - 19
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
№2465 от 2022.10.04 ПРИКАЗ_Об утверждении типов средств измерений (15)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
86966-22 Машины координатные измерительные (DEA Global) Hexagon Metrology S.p.A (ИТАЛИЯ ) |
68342-17 Машины координатные измерительные (КИМ-500, КИМ-750, КИМ-1000, КИМ-1200, КИМ-1400, КИМ-1800) ООО "Лапик" (РОССИЯ г.Саратов) |
|
86966-22 Машины координатные измерительные (DEA Global) Hexagon Metrology S.p.A (ИТАЛИЯ ) |
69917-17 Машины координатные измерительные (КИМ-1000П) Общество с ограниченной ответственностью "Лапик" (ООО "Лапик") (РОССИЯ г. Саратов) |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «СЦПМ» (RA.RU.312934) | 17 | 1 | 11 | 6 | 0 | 17 | 11 | 6 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "СЭГЗ" (РОСС СОБ 3.00233.2014) | 2 | 1 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
КИМ оснащены программным обеспечением (далее - ПО) PC-DMIS, QUINDOS или Curve Analyzer осуществляющим измерительные функции, функции расчета параметров и функции управления.
Идентификационные данные ПО приведены в таблице 1.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
PC-DMIS |
QUINDOS |
Curve Analyzer |
|
Номер версии (идентификационный номер) ПО |
v.20xx и выше |
v.7.xx и выше |
v.3.xx и выше |
|
Цифровой идентификатор ПО |
- | ||
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
наносят на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Основные принципы работы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. №472;
Техническая документация изготовителя.
Правообладатель
Hexagon Metrology S.p.A, Италия
Адрес: Strada del Portone, 113 10095 Grugliasco (TO)
Телефон: +39 011 4025 111
Факс: +39 011 4025 472
Web-сайт: www.hexagonmi.com
E-mail: commerciale.it.mi@hexagon.com
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Конструкция машин портальная, с неподвижным гранитным измерительным столом и боковым приводом портала, перемещающимся на воздушных подшипниках. Три направляющие КИМ образуют декартову базовую систему координат X,Y,Z, в которой расположена трехмерная измерительная головка HH-A или HH-AS со сменными контактными (HP-T,HP-TM, HP-THD, HP-TMe, HP-THDe, TP200, HP-S-X1S, HP-S-X1H, HP-S-X5, SP25M) датчиками или измерительная головка HP-S с не сменными датчиками (X1C, X3, X3C, X5, X5HD)
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется от компьютерной станции по заранее составленной программе.
КИМ выпускаются в нескольких модификациях GLOBAL MICRA, GLOBAL CLASSIC, GLOBAL PERFORMANCE, GLOBAL ADVANTAGE, GLOBAL S GREEN, GLOBAL S BLUE, GLOBAL S CHROME и GLOBAL LITE, в каждом из которых несколько типоразмеров различающихся техническими и метрологическими характеристиками.
Опломбирование от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

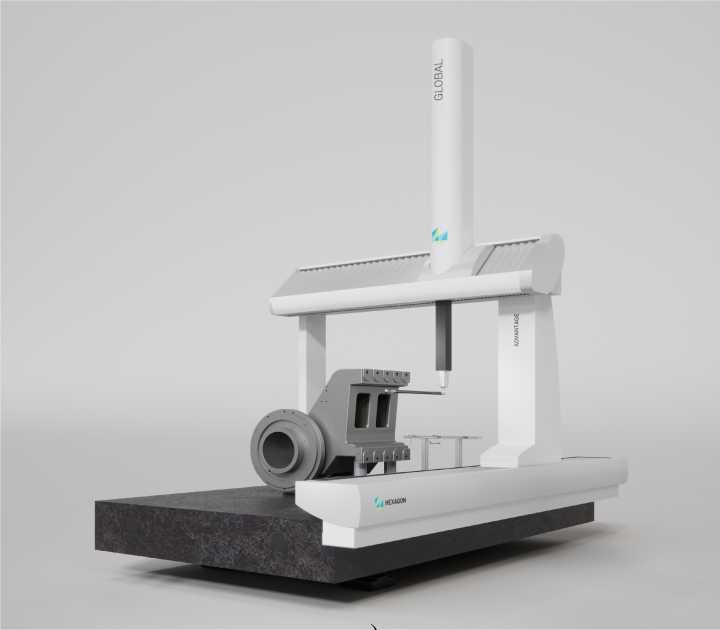

Общий вид. КИМ GLOBAL CLASSIC, GLOBAL PERFORMANCE, GLOBAL ADVANTAGE представлен на рисунке 1.в (маркировка с названием модификации нанесена на правой части портала); КИМ GLOBAL S GREEN, GLOBAL S BLUE, GLOBAL S CHROME представлен на рисунке 1.а (отличие в цвете квадратиков на правой стороне портала); КИМ GLOBAL LITE представлен на рисунке 1.б.; КИМ GLOBAL MICRA представлен на рисунке 1.г.
Общий вид маркировочной таблички представлен на рисунке 2
a)
б)
i—r
Л ист № 2
Всего листов 3 1
HEXAGON
г)

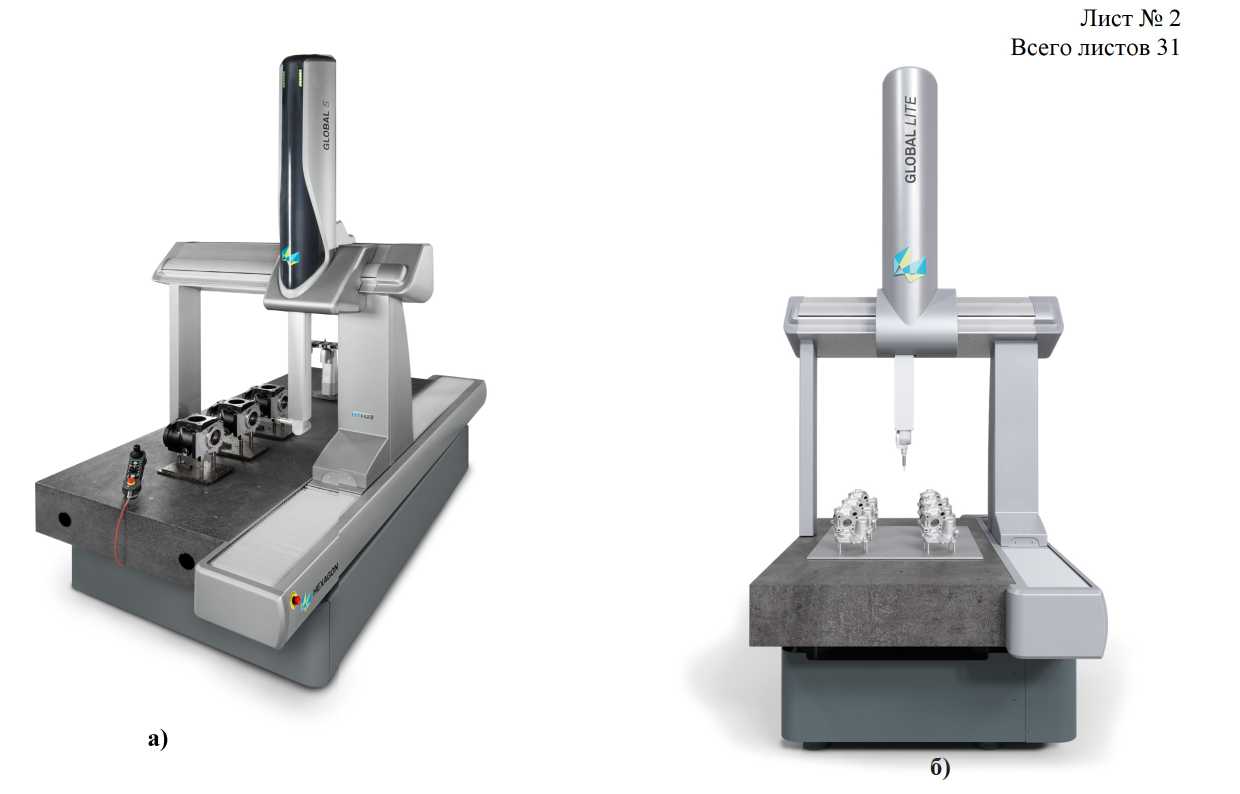

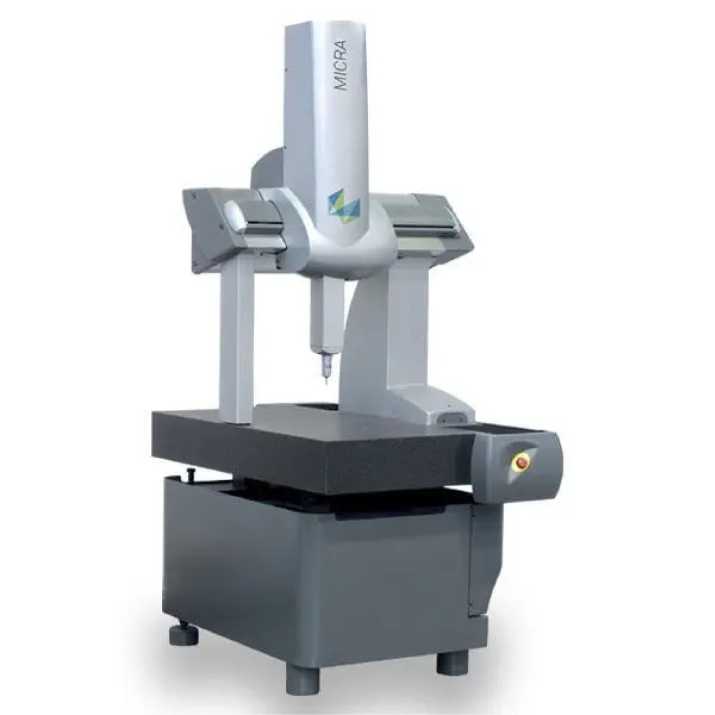

Рисунок 1 -Общий вид КИМ

GLOBAL S
Hexagon Metrology S.p.A.
Str.de/Portone 113 - 10095 - Grugliasco - (TO) - Italy MODEL [
S/N Г GLCS001176IA
SIZE I 091508F~
Рисунок 2 - Общий вид маркировочной таблички
Таблица 8 -
|
Наименование |
Обозначение |
Количество |
|
Машина координатная измерительная DEA GLOBAL в соответствии с модификацией |
- |
1 шт. |
|
Калибровочная сфера диаметром 25 мм |
- |
1 шт. |
|
Комплект сменных измерительных наконечников |
- |
1 комплект |
|
Руководство по эксплуатации |
- |
1 экз. |
Основные метрологические и технические характеристики КИМ представлены в таблицах 2-4.
Таблица 2 - Основные метрологические характеристики КИМ DEA GLOBAL
|
Наименование характеристики |
CLASSIC | ||||
|
05.05.05 |
05.07.05 |
07.07.05 |
07.10.05 |
07.10.07 | |
|
Диапазон измерений, мм по оси X |
от Одо500 |
от Одо500 |
от Одо700 |
от Одо700 |
от Одо700 |
|
по оси Y |
ог0до500 |
ог0до700 |
ог0до700 |
ог0до1000 |
огОдо 1000 |
|
по оси Z |
ог0до500 |
ог0до500 |
ог0до500 |
ог0до500 |
ог0до700 |
|
Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм | |||||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, HP-S-X1H, SP25M; HP-S-X1C |
±(l,9±L/300)(1) / ±(2,l±L/222)(2) |
±(l,9±L/300)(1) / ±(2,l±L/250)(2) | |||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, HP-THD, НР-ТМе, HP-THDe, ТР20, ТР200 |
±(2,3±L/300)(1) / ±(2,4±L/222)(2) |
±(2,3±L/300)(1) / ±(2,4±L/250)(2) | |||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, HP-S-X1H, SP25M; HP-S-X1C |
±1,9 |
±1,9 | |||
|
- НН-А, НН-AS, PH10,PH10MQ с контактными датчиками НР-Т, НР-ТМ, HP-THD, НР-ТМе, HP-THDe, ТР20, ТР200 |
±2,3 |
±2,3 | |||
|
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, HP-S-X1H, SP25M; HP-S-X1C |
±3,5/68 | ||||
Примечание: 9) - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90%
- при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90%
|
Наименование характеристики |
CLASSIC | ||
|
09.12.08 |
09.15.08 |
09.20.08 | |
|
Диапазон измерений, мм по оси X |
от Одо900 |
от Одо900 |
от Одо900 |
|
по оси Y |
от Одо 1200 |
от Одо 1500 |
ог0до2000 |
|
по оси Z |
ог0до800 |
ог0до800 |
ог0до800 |
|
Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X1C |
±(2,2±L/300)(1)/ ±(2,5±L/250)(2) | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, HP-THD, НР-ТМе, HP-THDe, ТР20,ТР200 |
±(2,7±L/300)(1)/ ±(2,8±L/250)(2) | ||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X1C |
±2,2 | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, HP-THD, НР-ТМе, HP-THDe, ТР20, ТР200 |
±2,7 | ||
|
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X1C |
±3,9/68 | ||
|
Примечание: - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90% - при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90% | |||
Продолжение таблицы 2
|
Наименование характеристики |
PERFORMANCE | ||||
|
05.05.05 |
05.07.05 |
07.07.05 |
07.10.05 |
07.10.07 | |
|
Диапазон измерений, мм по оси X |
от Одо500 |
от Одо500 |
or Одо700 |
or Одо700 |
or Одо700 |
|
по оси Y |
ог0до500 |
ог0до700 |
ог0до700 |
ог0до1000 |
огОдо 1000 |
|
по оси Z |
ог0до500 |
ог0до500 |
ог0до500 |
ог0до500 |
ог0до700 |
|
Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, HP-S-X1H, SP25M; HP-S-X3C |
±(1,5+L/33 3)(1) / ±(l,7±L/222)(2) |
±(1,5±L/333)(1) / ±(l,7±L/250)(2) | |||
|
- НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, НР-THD, HP-THDe |
±(1,7±L/333)(1) / ±(l,9±L/222)(2) |
±(1,7±L/333)(1) / ±(l,9±L/250)(2) | |||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 |
±(1,9±L/333)(1) / ±(2,2±L/222)(2) |
±(1,9±L/333)(1) / ±(2,2±L/250)(2) | |||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, HP-S-X1H, SP25M; HP-S-X3C |
±1,6 |
±1,6 | |||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе,ТР20 |
±2,0 |
±2,0 | |||
|
- НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, НР-THD, HP-THDe |
±1,9 |
±1,9 | |||
|
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, HP-S-X1H, SP25M; HP-S-X3C |
±2,9/45 | ||||
Примечание: - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90%
- при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90%
|
Наименование характеристики |
PERFORMANCE | ||
|
09.12.08 |
09.15.08 |
09.20.08 | |
|
Диапазон измерений, мм по оси X |
от Одо900 |
от Одо900 |
or Одо900 |
|
по оси Y |
от Одо 1200 |
or Одо 1500 |
ог0до2000 |
|
по оси Z |
ог0до800 |
ог0до800 |
ог0до800 |
|
Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3C |
±(1,8±L/333)(1)/ ±(2,l±L/250)(2) | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 |
±(2,1±L/333)(1)/ ±(2,4±L/250)(2) | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200 HP-THD, HP-THDe |
±(1,9±L/333)(1)/ ±(2,l±L/250)(2) | ||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3C |
±1,8 | ||
|
- НН-А, НН-AS, PH10,PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 |
±2,0 | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe |
±1,9 | ||
|
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3C |
±2,9/45 | ||
|
Примечание: 9) - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90% - при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90% | |||
|
Наименование характеристики |
PERFORMANCE | ||
|
12.15.10 |
12.22.10 |
12.30.10 | |
|
Диапазон измерений, мм по оси X |
от Одо 1200 |
от Одо 1200 |
or Одо 1200 |
|
по оси Y |
ог0до1500 |
ог0до2000 |
огОдо 3000 |
|
по оси Z |
ог0до1000 |
огОдо 1000 |
огОдо 1000 |
|
Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3C |
±(2,4±L/333)(1)/ ±(2,8±L/200)(2) | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе,ТР20 |
±(2,7±L/333)(1)/ ±(3,l±L/200)(2) | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe |
±(2,5±L/333)(1)/ ±(2,8±L/200)(2) | ||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3C |
±2,4 | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 |
±2,7 | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe |
±2,5 | ||
|
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3C |
±4,7/45 | ||
|
Примечание: - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90% - при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90% | |||
Продолжение таблицы 2
|
Наименование характеристики |
ADVANTAGE | ||||
|
05.05.05 |
05.07.05 |
07.07.05 |
07.10.05 |
07.10.07 | |
|
Диапазон измерений, мм по оси X |
от Одо500 |
от Одо500 |
or Одо700 |
or Одо700 |
or Одо700 |
|
по оси Y |
ог0до500 |
ог0до700 |
ог0до700 |
ог0до1000 |
огОдо 1000 |
|
по оси Z |
ог0до500 |
ог0до500 |
ог0до500 |
ог0до500 |
ог0до700 |
|
Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм | |||||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, HP-S-X1H, SP25M; HP-S-X3C |
±(1,4±L/333)(1) / ±(l,6±L/222)(2) |
±(1,4±L/333)(1) / ±(l,6±L/250)(2) | |||
|
- НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, НР-THD, HP-THDe |
±(1,7±L/333)(1) / ±(l,9±L/222)(2) |
±(1,7±L/333)(1) / ±(l,9±L/250)(2) | |||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе,ТР20 |
±(1,9±L/333)(1) / ±(2,2±L/222)(2) |
±(1,9±L/333)(1) / ±(2,2±L/250)(2) | |||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, HP-S-X1H, SP25M; HP-S-X3C |
±1,4 |
±1,4 | |||
|
- НН-А, НН-AS, PH10,PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе,ТР20 |
±2,0 |
±2,0 | |||
|
- НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, НР-THD, HP-THDe |
±1,9 |
±1,9 | |||
|
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, HP-S-X1H, SP25M; HP-S-X3C |
±2,5/45 | ||||
Примечание: 9) - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90%
- при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90%
|
Наименование характеристики |
ADVANTAGE | ||
|
09.12.08 |
09.15.08 |
09.20.08 | |
|
Диапазон измерений, мм по оси X |
от Одо900 |
от Одо900 |
or Одо900 |
|
по оси Y |
от Одо 1200 |
or Одо 1500 |
ог0до2000 |
|
по оси Z |
ог0до800 |
ог0до800 |
ог0до800 |
|
Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3C, HP-S- Х5 |
±(1,4±L/333)(1)/ ±(l,7±L/250)(2) | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 |
±(2,1±L/333)(1)/ ±(2,4±L/250)(2) | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe |
±(1,9±L/333)(1)/ ±(2,l±L/250)(2) | ||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3C, HP-S- Х5 |
±1,4 | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 |
±2,0 | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe |
±1,9 | ||
|
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3C, HP-S- Х5 |
±2,5/45 | ||
|
Примечание: 9) - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90% - при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90% | |||
|
Наименование характеристики |
ADVANTAGE | ||
|
12.15.10 |
12.22.10 |
12.30.10 | |
|
Диапазон измерений, мм по оси X |
от Одо 1200 |
от Одо 1200 |
or Одо 1200 |
|
по оси Y |
ог0до1500 |
ог0до2000 |
огОдо 3000 |
|
по оси Z |
ог0до1000 |
огОдо 1000 |
огОдо 1000 |
|
Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3C |
±(2,1±L/333)(1)/ ±(2,5±L/200)(2) | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 |
±(2,7±L/333)(1)/ ±(3,l±L/200)(2) | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200 HP-THD, HP-THDe |
±(2,5±L/333)(1)/ ±(2,8±L/200)(2) | ||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3C |
±1,8 | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 |
±2,6 | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200 HP-THD, HP-THDe |
±2,2 | ||
|
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3C |
±3,1/45 | ||
|
Примечание: - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90% - при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90% | |||
Продолжение таблицы 2
|
Наименование характеристики |
ADVANTAGE | |||
|
15.20.14 |
15.26.14 |
15.33.14 |
15.43.14 | |
|
Диапазон измерений, мм по оси X |
от Одо 1500 |
от Одо 1500 |
or Одо 1500 |
от Одо 1500 |
|
по оси Y |
ог0до2000 |
огОдо2600 |
or Одо 3300 |
от Одо 4300 |
|
по оси Z |
огОдо 1400 |
огОдо 1400 |
огОдо 1400 |
огОдо 1400 |
|
Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X5 |
±(3,0±L/333)(1)/ ±(3,0±L/182)(2) | |||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе,ТР20 |
±(3,4±L/333)(1)/ ±(3,4±L/182)(2) | |||
|
- НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe |
±(3,2±L/333)(1)/ ±(3,2±L/182)(2) | |||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X5 |
±3,0 | |||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе,ТР20 |
±3,6 | |||
|
- НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe |
±3,4 | |||
|
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X5 |
±3,5/68 | |||
|
Примечание: - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90% - при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90% | ||||
Продолжение таблицы 2
|
Наименование характеристики |
ADVANTAGE | ||||
|
20.33.15 |
20.40.15 |
20.50.15 |
20.33.18 |
20.40.18 | |
|
Диапазон измерений, мм по оси X |
от Одо2000 |
от Одо2000 |
or Одо2000 |
от Одо2000 |
or Одо2000 |
|
по оси Y |
от Одо 3300 |
ог0до4000 |
ог0до5000 |
от Одо 3300 |
ог0до4000 |
|
по оси Z |
ог0до1500 |
ог0до1500 |
от Одо 1500 |
ог0до1800 |
ог0до1800 |
|
Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X5, HP-S-X5HD |
±(3,3±L/333)(1)/ ±(3,3±L/182)(2) |
±(4,5±L/250)(1) / ±(4,5±L/154)(2) | |||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 |
±(3,7±L/333)(1)/ ±(3,4±L/182)(2) |
±(5,0±L/250)(1)/ ±(5,0±L/154)(2) | |||
|
- НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe |
±(3,5±L/333)(1)/ ±(3,2±L/182)(2) |
±(5,0±L/250)(1)/ ±(5,0±L/154)(2) | |||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, PH10,PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X5, HP-S-X5HD |
±3,3 |
±4,5 | |||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе,ТР20 |
±3,6 |
±5,0 | |||
|
- НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe |
±3,4 |
±5,0 | |||
|
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X5, HP-S-X5HD |
±3,7/68 |
±5,0/68 | |||
Примечание: - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90%
- при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90%
Продолжение таблицы 2
|
Наименование характеристики |
SGREEN | ||||
|
05.05.05 |
05.07.05 |
07.07.05 |
07.10.05 |
07.10.07 | |
|
Диапазон измерений, мм по оси X по оси Y по оси Z |
от Одо500 |
от Одо500 |
or Одо 700 |
от Одо700 |
от Одо700 |
|
ог0до500 |
ог0до700 |
ог0до700 |
ог0до1000 |
огОдо 1000 | |
|
ог0до500 |
ог0до500 |
ог0до500 |
ог0до500 |
ог0до700 | |
|
Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, НР-S-X1H, SP25M; HP-S-X3 |
±(1,5+Е/З33)(1) / ±(l,7±L/222)(2) |
±(1,5±L/333)(1) / ±(l,7±L/250)(2) | |||
|
- НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THDe |
±(1,7±L/333)(1) / ±(l,9±L/222)(2) |
±(1,7±L/333)(1) / ±(l,9±L/250)(2) | |||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, HP-THD, НР-ТМе, ТР20 |
±(1,9±L/333)(1) / ±(2,2±L/222)(2) |
±(1,9±L/333)(1) / ±(2,2±L/250)(2) | |||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, PH10,PH10MQ с контактными датчиками HP-S-X1S, НР-S-X1H, SP25M; HP-S-X3 |
±1,6 |
±1,6 | |||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, HP-THD, НР-ТМе,ТР20 |
±2,0 |
±2,0 | |||
|
- НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe |
±1,9 |
±1,9 | |||
|
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, НР-S-X1H, SP25M; HP-S-X3 |
±2,9/45 | ||||
Примечание: - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90%
- при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90%
Продолжение таблицы 2
|
Наименование характеристики |
S GREEN | ||
|
09.12.08 |
09.15.08 |
09.20.08 | |
|
Диапазон измерений, мм по оси X |
от Одо900 |
от Одо900 |
or Одо900 |
|
по оси Y |
от Одо 1200 |
or Одо 1500 |
ог0до2000 |
|
по оси Z |
ог0до800 |
ог0до800 |
ог0до800 |
|
Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD |
±(1,8±L/333)(1)/ ±(2,l±L/250)(2) | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 |
±(2,1±L/333)(1)/ ±(2,4±L/250)(2) | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe |
±(1,9±L/333)(1)/ ±(2,l±L/250)(2) | ||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD |
±1,8 | ||
|
- НН-А, НН-AS, PH10,PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 |
±2,0 | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР 200, HP-THD, HP-THDe, |
±1,9 | ||
|
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD |
±2,9/45 | ||
|
Примечание: 9) - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90% - при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90% | |||
Продолжение таблицы 2
|
Наименование характеристики |
S GREEN | ||
|
12.15.10 |
12.22.10 |
12.30.10 | |
|
Диапазон измерений, мм по оси X |
от Одо 1200 |
от Одо 1200 |
or Одо 1200 |
|
по оси Y |
ог0до1500 |
ог0до2000 |
огОдо 3000 |
|
по оси Z |
ог0до1000 |
огОдо 1000 |
огОдо 1000 |
|
Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD |
±(2,4±L/333)(1)/ ±(2,8±L/200)(2) | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 |
±(2,7±L/333)(1)/ ±(3,l±L/200)(2) | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe |
±(2,5±L/333)(1)/ ±(2,8±L/200)(2) | ||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, PH10,PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD |
±2,4 | ||
|
- НН-А, НН-AS, PH10,PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 |
±2,7 | ||
|
- НН-А, НН-AS, PH10,PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe |
±2,5 | ||
|
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD |
±4,0/45 | ||
|
Примечание: - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90% - при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90% | |||
Продолжение таблицы 2
|
Наименование характеристики |
S BLUE | ||||
|
05.05.05 |
05.07.05 |
07.07.05 |
07.10.05 |
07.10.07 | |
|
Диапазон измерений, мм по оси X |
от Одо500 |
от Одо500 |
or Одо700 |
or Одо700 |
or Одо700 |
|
по оси Y |
ог0до500 |
ог0до700 |
ог0до700 |
огОдо 1000 |
огОдо 1000 |
|
по оси Z |
ог0до500 |
ог0до500 |
ог0до500 |
ог0до500 |
огОдо 700 |
|
Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, НР-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD |
±(1,4±L/333)(1) / ±(l,6±L/222)(2) |
±(1,4±L/333)(1) / ±(l,7±L/250)(2) | |||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, HP-THD, НР-ТМе,ТР20 |
±(1,7±L/333)(1) / ±(l,9±L/222)(2) |
±(1,7±L/333)(1) / ±(l,9±L/250)(2) | |||
|
- НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THDe |
±(1,9±L/333)(1) / ±(2,2±L/222)(2) |
±(1,9±L/333)(1) / ±(2,2±L/250)(2) | |||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, НР-S-X1H, SP25M; HP-S-X3 |
±1,4 |
±1,4 | |||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 |
±2,0 |
±2,0 | |||
|
- НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe |
±1,9 |
±1,9 | |||
|
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, НР-S-X1H, SP25M; HP-S-X3 |
±2,5/45 | ||||
Примечание: 9) - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90%
- при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90%
Продолжение таблицы 2
|
Наименование характеристики |
S BLUE | ||
|
09.12.08 |
09.15.08 |
09.20.08 | |
|
Диапазон измерений, мм по оси X |
от Одо900 |
от Одо900 |
or Одо900 |
|
по оси Y |
от Одо 1200 |
or Одо 1500 |
ог0до2000 |
|
по оси Z |
ог0до800 |
ог0до800 |
ог0до800 |
|
Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD |
±(1,4±L/333)(1)/ ±(l,7±L/250)(2) | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 |
±(2,1±L/333)(1)/ ±(2,4±L/250)(2) | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe |
±(1,9±L/333)(1)/ ±(2,l±L/250)(2) | ||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD |
±1,4 | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 |
±2,0 | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР 200, HP-THD, HP-THDe |
±1,9 | ||
|
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD |
±2,5/45 | ||
|
Примечание: 9) - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90% - при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90% | |||
Продолжение таблицы 2
|
Наименование характеристики |
S BLUE | ||
|
12.15.10 |
12.22.10 |
12.30.10 | |
|
Диапазон измерений, мм по оси X |
от Одо 1200 |
от Одо 1200 |
or Одо 1200 |
|
по оси Y |
ог0до1500 |
ог0до2000 |
огОдо 3000 |
|
по оси Z |
ог0до1000 |
огОдо 1000 |
огОдо 1000 |
|
Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD |
±(2,1±L/333)(1)/ ±(2,5±L/200)(2) | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 |
±(2,7±L/333)(1)/ ±(3,l±L/200)(2) | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe, |
±(2,5±L/333)(1)/ ±(2,8±L/200)(2) | ||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD |
±1,8 | ||
|
- НН-А, НН-AS, PH10,PH10MQ с контактными датчиками НР-Т, НР-ТМ, ТР20 |
±2,6 | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200 HP-THD, HP-THDe |
±2,2 | ||
|
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD |
±3,1/45 | ||
|
Примечание: - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90% - при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90% | |||
Продолжение таблицы 2
|
Наименование характеристики |
S С] |
HROME | |||
|
05.05.05 |
05.07.05 |
07.07.05 |
07.10.05 |
07.10.07 | |
|
Диапазон измерений, мм по оси X по оси Y по оси Z |
от Одо500 |
от Одо500 |
от Одо700 |
от Одо700 |
or Одо700 |
|
ог0до500 |
ог0до700 |
ог0до700 |
огОдо 1000 |
огОдо 1000 | |
|
ог0до500 |
ог0до500 |
ог0до500 |
ог0до500 |
огОдо 700 | |
|
Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, НР-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD |
±(1,4±L/333)(1) / ±(l,6±L/222)(2) |
±(1,3±L/333)(1) / ±(l,5±L/250)(2) | |||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 |
- |
±(1,7±L/333)(1) / ±(l,9±L/250)(2) | |||
|
- НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe |
- |
±(1,9±L/333)(1) / ±(2,2±L/250)(2) | |||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, НР-S-X1H, SP25M; HP-S-X3 |
±1,4 |
±1,4 | |||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 |
±2,0 |
±2,0 | |||
|
- НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe |
±1,9 |
±1,9 | |||
|
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-X1S, НР-S-X1H, SP25M; HP-S-X3 |
±2,1/30 |
±2,0/30 | |||
Примечание: 9) - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90%
- при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90%
Продолжение таблицы 2
|
Наименование характеристики |
S CHROME | ||
|
09.12.08 |
09.15.08 |
09.20.08 | |
|
Диапазон измерений, мм по оси X |
от Одо900 |
от Одо900 |
or Одо900 |
|
по оси Y |
от Одо 1200 |
or Одо 1500 |
ог0до2000 |
|
по оси Z |
ог0до800 |
ог0до800 |
ог0до800 |
|
Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD |
±(1,3±L/333)(1)/ ±(l,6±L/250)(2) | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 |
±(2,1±L/333)(1)/ ±(2,4±L/250)(2) | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200 HP-THD, HP-THDe |
±(1,7±L/333)(1)/ ±(l,9±L/250)(2) | ||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD |
±1,2 | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 |
±2,0 | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe |
±1,7 | ||
|
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD |
±2,0/35 | ||
|
Примечание: - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90% - при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90% | |||
Продолжение таблицы 2
|
Наименование характеристики |
S CHROME | ||
|
12.15.10 |
12.22.10 |
12.30.10 | |
|
Диапазон измерений, мм по оси X |
от Одо 1200 |
от Одо 1200 |
or Одо 1200 |
|
по оси Y |
ог0до1500 |
ог0до2000 |
огОдо 3000 |
|
по оси Z |
ог0до1000 |
огОдо 1000 |
огОдо 1000 |
|
Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD |
±(2,0±L/333)(1)/ ±(2,4±L/200)(2) | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 |
±(2,7±L/333)(1)/ ±(3,l±L/200)(2) | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe |
±(2,5±L/333)(1)/ ±(2,8±L/200)(2) | ||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD |
±1,7 | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактными датчиками НР-Т, НР-ТМ, НР-ТМе, ТР20 |
±2,6 | ||
|
- НН-А, НН-AS, РН10, PH10MQ с контактным датчиком ТР200, HP-THD, HP-THDe |
±2,2 | ||
|
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с НН-А, НН-AS, РН10, PH10MQ с контактными датчиками HP-S-XIS, HP-S-X1H, SP25M; HP-S-X3, HP-S-X5, HP-S-X5HD |
±2,5/35 | ||
|
Примечание: - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90% - при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90% | |||
Продолжение таблицы 2
|
Наименование характеристики |
LITE | ||
|
07.07.05 |
07.10.05 |
07.10.07 | |
|
Диапазон измерений, мм по оси X по оси Y по оси Z |
от Одо700 |
от Одо700 |
от Одо700 |
|
ог0до700 |
огОдо 1000 |
огОдо 1000 | |
|
ог0до500 |
от Одо 5800 |
огОдо 700 | |
|
Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS с контактными датчиками HP-S-X1S, HP-S-X1H, НР-Т, НР-ТМ, HP-THD, НР-ТМе, HP-THDe, ТР20, ТР200 |
±(l,9±L/300)(1)/ ±(2,2±L/250)(2) | ||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS с контактными датчиками HP-S-X1S, HP-S-X1H, НР-Т, НР-ТМ, HP-THD, НР-ТМе, HP-THDe, ТР20,ТР200 |
±2,0 | ||
|
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с НН-А, НН-AS с контактным датчиком HP-S-X1S, HP-S-X1H |
±3,5/45 | ||
|
Примечание: - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90% - при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90% | |||
Продолжение таблицы 2
|
Наименование характеристики |
LITE | ||
|
09.12.08 |
09.15.08 |
09.20.08 | |
|
Диапазон измерений, мм по оси X по оси Y по оси Z |
от Одо900 |
от Одо900 |
от Одо900 |
|
от Одо 1200 |
от Одо 1500 |
ог0до2000 | |
|
ог0до800 |
ог0до800 |
ог0до800 | |
|
Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS с контактными датчиками HP-S-X1S, HP-S-X1H, НР-Т, НР-ТМ, HP-THD, НР-ТМе, HP-THDe, ТР20, ТР200 |
±(2,l±L/300)(1)/ ±(2,4±L/250)(2) | ||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS с контактными датчиками HP-S-X1S, HP-S-X1H, НР-Т, НР-ТМ, HP-THD, НР-ТМе, HP-THDe, ТР20, ТР200 |
±2,0 | ||
|
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с НН-А, НН-AS с контактным датчиком HP-S-X1S/H |
±3,5/45 | ||
|
Примечание: - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90% - при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90% | |||
Продолжение таблицы 2
|
Наименование характеристики |
LITE | ||
|
12.15.10 |
12.22.10 |
12.30.10 | |
|
Диапазон измерений, мм по оси X по оси Y по оси Z |
от Одо 1200 |
от Одо 1200 |
от Одо 1200 |
|
ог0до1500 |
ог0до2000 |
огОдо 3000 | |
|
ог0до1000 |
огОдо 1000 |
огОдо 1000 | |
|
Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм - НН-А, НН-AS с контактными датчиками HP-S-X1S, HP-S-X1H, НР-Т, НР-ТМ, HP-THD, НР-ТМе, HP-THDe, ТР20, ТР200 |
±(2,7±L/300)(1)/ ±(3,l±L/200)(2) | ||
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм - НН-А, НН-AS с контактными датчиками HP-S-X1S, HP-S-X1H, НР-Т, НР-ТМ, HP-THD, НР-ТМе, HP-THDe, ТР20, ТР200 |
±2,7 | ||
|
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, с НН-А, НН-AS с контактным датчиком HP-S-X1S/H |
±4,5/45 | ||
|
Примечание: - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90% - при температуре окружающего воздуха от плюс 16 до плюс 26 °C и относительной влажности воздуха не более 90% | |||
Продолжение таблицы 2
|
Наименование характеристики |
MICRA |
|
04.05.03 | |
|
Диапазон измерений, мм по оси X |
от Одо 400 |
|
по оси Y |
ог0до500 |
|
по оси Z |
огОдоЗОО |
|
Пределы допускаемой абсолютной объемной погрешности с измерительными головками (где L- измеряемая длина, мм), мкм -HP-S-X1C, HP-S-X3C |
±(l,0+L/400)(1) |
|
- НН-AS с контактным датчиком НР-Т, НР-ТМ, HP-THD, НР-ТМе, HP-THDe, ТР20, ТР200 |
±(l,5+L/400)(1) |
|
Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм -HP-S-X1C, HP-S-X3C |
±1,0 |
|
- НН-AS с контактным датчиком НР-Т, НР-ТМ, HP-THD, НР-ТМе, HP-THDe, ТР20, ТР200 |
±1,5 |
|
Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования, -HP-S-X1C, HP-S-X3C |
±2,0/68 |
|
Примечание: 0> - при температуре окружающего воздуха от плюс 18 до плюс 22 °C и относительной влажности воздуха не более 90% | |
Таблица 3 Технические характеристики DEA GLOBAL для модификаций CLASSIC,
PERFORMANCE, ADVANTAGE_______________________________
|
Типоразмер |
Г абаритные размеры, мм |
Допустимая масса детали, кг |
Масса машины, кг, не более | ||
|
ширина |
длина |
высота | |||
|
05.05.05 |
1025 |
1280 |
2431 |
227 |
543 |
|
05.07.05 |
1025 |
1480 |
2431 |
227 |
619 |
|
07.07.05 |
1250 |
1610 |
2376 |
900 |
950 |
|
07.10.05 |
1250 |
1910 |
2376 |
900 |
1235 |
|
07.10.07 |
1259 |
1910 |
2696 |
900 |
1255 |
|
09.12.08 |
1538 |
2430 |
3066 |
1300 |
2286 |
|
09.15.08 |
1538 |
2730 |
3066 |
1500 |
2567 |
|
09.20.08 |
1538 |
2730 |
3091 |
1800 |
3316 |
|
12.15.10 |
1838 |
3431 |
2307 |
1800 |
3792 |
|
12.22.10 |
1838 |
3406 |
2282 |
2250 |
5679 |
|
12.30.10 |
1838 |
3431 |
2307 |
2250 |
7587 |
|
15.20.14 |
2388 |
3280 |
4385 |
4500 |
7500 |
|
15.26.14 |
2388 |
3880 |
4385 |
5000 |
9500 |
|
15.33.14 |
2388 |
4580 |
4385 |
5000 |
11250 |
|
15.43.14 |
2388 |
5580 |
4385 |
5000 |
12500 |
|
20.33.15 |
2888 |
4580 |
4685 |
6500 |
14050 |
|
20.40.15 |
2888 |
5240 |
4685 |
6500 |
16250 |
|
20.50.15 |
2888 |
6240 |
4685 |
6500 |
17100 |
|
20.33.18 |
2888 |
4580 |
5286 |
6500 |
14050 |
|
20.40.18 |
2888 |
5240 |
5286 |
6500 |
16250 |
Таблица 4 Технические характеристики GLOBAL S
|
Типоразмер |
Г абаритные размеры, мм |
Допуст имая масса детали, кг |
Масса машины, кг, не более | ||
|
ширина |
длина |
высота | |||
|
05.05.05 |
1024 |
1255 |
2540 |
230 |
510 |
|
05.07.05 |
1024 |
1455 |
2540 |
230 |
625 |
|
07.07.05 |
1277 |
1608 |
2438 |
900 |
960 |
|
07.10.05 |
1277 |
1908 |
2458 |
900 |
1245 |
|
07.10.07 |
1277 |
1908 |
2777 |
900 |
1265 |
|
09.12.08 |
1477/1598* |
2165/2455* |
3027/3150* |
1300 |
1700/2350* |
|
09.15.08 |
1477/1598* |
2465/2755* |
3027/3150* |
1500 |
1900/2650* |
|
09.20.08 |
1477/1598* |
2965/3255* |
3027/3175* |
1800 |
2300/3350* |
|
12.15.10 |
1898 |
2905 |
3513 |
1800 |
3850 |
|
12.22.10 |
1898 |
3605 |
3488 |
2250 |
5750 |
|
12.30.10 |
1898 |
4405 |
3513 |
2250 |
7650 |
|
Примечание: *- |
для моделей GLOBAL S B |
LUE и CHROM |
E | ||
Таблица 5 Технические характеристики GLOBAL LITE
|
Типоразмер |
Г абаритные размеры, мм |
Допустим ая масса детали, кг |
Масса машины, кг, не более | ||
|
ширина |
длина |
высот а | |||
|
07.07.05 |
1277 |
1608 |
2438 |
900 |
960 |
|
07.10.07 |
1277 |
1908 |
2777 |
900 |
1265 |
|
09.12.08 |
1598 |
2455 |
3150 |
1300 |
2215 |
|
09.15.08 |
1598 |
2755 |
3150 |
1500 |
2455 |
|
09.20.08 |
1598 |
3255 |
3150 |
1800 |
2855 |
|
12.15.10 |
1898 |
2905 |
3513 |
1800 |
3850 |
|
12.22.10 |
1898 |
3605 |
3488 |
2250 |
5750 |
|
12.30.10 |
1898 |
4405 |
3513 |
2250 |
7650 |
Таблица 6 Технические характеристики DEA GLOBAL MICRA
|
Типоразмер |
Габаритные размеры, мм |
Допустим ая масса детали, кг |
Масса машины, кг, не более | ||
|
ширина |
длина |
высота | |||
|
04.05.03 |
950 |
1405 |
2087 |
250 |
650 |
Таблица 7 - Условия эксплуатации КИМ
|
Наименование характеристики |
Значение |
|
Температура окружающей среды, °С |
От +15 до +35 |
|
Допускаемое изменение температуры, °С, не более, в течение: 1 ч 24 ч |
1 2 |
|
24 ч (с компенсацией температурных воздействий для оптических шкал и детали) |
5 |
|
Градиент по объему, °С на метр по вертикали |
1 |
|
поперечный |
1 |
|
продольный |
1,5 |
|
Относительная влажность воздуха, без конденсата, %, не более |
90 |
|
Напряжение питания переменного тока, В |
220±22 |
|
Частота переменного тока, Гц |
50/60 |
|
Требуемое давление сжатого воздуха, МПа |
0,5 |
|
Расход воздуха при измерении, нл/мин |
от 70 до250 |
