Номер по Госреестру СИ: 86985-22
86985-22 Резервуары стальные вертикальные цилиндрические
(РВС-8000)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-8000 (далее - резервуары) предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Общие сведения
Дата публикации - 06.10.2022
Срок свидетельства -
Номер записи - 189000
ID в реестре СИ - 1402543
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РВС-8000,
Производитель
Изготовитель - Публичное акционерное общество "Саратовский нефтеперерабатывающий завод" (ПАО "Саратовский НПЗ")
Страна - РОССИЯ
Населенный пункт - г. Саратов
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1826 дн.
Приказы РСТ, где упоминается данный тип СИ
№2462 от 2022.10.04 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Резервуары стальные вертикальные цилиндрические (РВС-8000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Публичное акционерное общество "Саратовский нефтеперерабатывающий завод" (ПАО "Саратовский НПЗ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85545-22 |
Резервуары стальные вертикальные цилиндрические, РВС Публичное акционерное общество "Саратовский нефтеперерабатывающий завод" (ПАО "Саратовский НПЗ") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
85546-22 |
Резервуары стальные вертикальные цилиндрические, РВСП Публичное акционерное общество "Саратовский нефтеперерабатывающий завод" (ПАО "Саратовский НПЗ") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
85547-22 |
Резервуары стальные вертикальные цилиндрические, РВСПК-10000 Публичное акционерное общество "Саратовский нефтеперерабатывающий завод" (ПАО "Саратовский НПЗ") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
86984-22 |
Резервуары стальные вертикальные цилиндрические, РВС-2000 Публичное акционерное общество "Саратовский нефтеперерабатывающий завод" (ПАО "Саратовский НПЗ") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
86985-22 |
Резервуары стальные вертикальные цилиндрические, РВС-8000 Публичное акционерное общество "Саратовский нефтеперерабатывающий завод" (ПАО "Саратовский НПЗ") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
86986-22 |
Резервуары стальные вертикальные цилиндрические, РВСП-5000 Публичное акционерное общество "Саратовский нефтеперерабатывающий завод" (ПАО "Саратовский НПЗ") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
86987-22 |
Резервуары стальные вертикальные цилиндрические, РВСП-8000 Публичное акционерное общество "Саратовский нефтеперерабатывающий завод" (ПАО "Саратовский НПЗ") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
86988-22 |
Резервуар стальной вертикальный цилиндрический, РВС-3000 Публичное акционерное общество "Саратовский нефтеперерабатывающий завод" (ПАО "Саратовский НПЗ") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
87042-22 |
Резервуары стальные вертикальные цилиндрические, РВС-5000 Публичное акционерное общество "Саратовский нефтеперерабатывающий завод" (ПАО "Саратовский НПЗ") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
87287-22 |
Резервуары стальные вертикальные цилиндрические, РВСП-2000 Публичное акционерное общество "Саратовский нефтеперерабатывающий завод" (ПАО "Саратовский НПЗ") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
88943-23 |
Резервуары стальные вертикальные цилиндрические, РВСП-2000 Публичное акционерное общество "Саратовский нефтеперерабатывающий завод" (ПАО "Саратовский НПЗ") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
88982-23 |
Резервуары стальные вертикальные цилиндрические, РВС-2000 Публичное акционерное общество "Саратовский нефтеперерабатывающий завод" (ПАО "Саратовский НПЗ") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
89974-23 |
Комплекс технических средств измерительный защиты компрессора СК-101 блока КЦА установки Л-24-6 ПАО "Саратовский НПЗ", Обозначение отсутствует Публичное акционерное общество "Саратовский нефтеперерабатывающий завод" (ПАО "Саратовский НПЗ") (РОССИЯ г. Саратов) |
ОТ МП |
4 года |
|
89975-23 |
Комплекс технических средств измерительный защиты центробежного воздушного компрессора ЦК-4 участка ВК цеха ЭП ПАО "Саратовский НПЗ", Обозначение отсутствует Публичное акционерное общество "Саратовский нефтеперерабатывающий завод" (ПАО "Саратовский НПЗ") (РОССИЯ г. Саратов) |
ОТ МП |
4 года |
|
89976-23 |
Комплекс технических средств измерительный защиты воздуходувки ВД-1 установки УПЭС ПАО "Саратовский НПЗ", Обозначение отсутствует Публичное акционерное общество "Саратовский нефтеперерабатывающий завод" (ПАО "Саратовский НПЗ") (РОССИЯ г. Саратов) |
ОТ МП |
4 года |
|
89977-23 |
Комплекс технических средств измерительный защиты воздуходувки ВД-2 установки УПЭС ПАО "Саратовский НПЗ", Обозначение отсутствует Публичное акционерное общество "Саратовский нефтеперерабатывающий завод" (ПАО "Саратовский НПЗ") (РОССИЯ г. Саратов) |
ОТ МП |
4 года |
|
89978-23 |
Комплекс технических средств измерительный защиты компрессора ПК-2 установки Л-24-6 ПАО "Саратовский НПЗ", Обозначение отсутствует Публичное акционерное общество "Саратовский нефтеперерабатывающий завод" (ПАО "Саратовский НПЗ") (РОССИЯ г. Саратов) |
ОТ МП |
4 года |
|
89979-23 |
Комплекс технических средств измерительный защиты компрессора ПК-3 установки Л-24-6 ПАО "Саратовский НПЗ", Обозначение отсутствует Публичное акционерное общество "Саратовский нефтеперерабатывающий завод" (ПАО "Саратовский НПЗ") (РОССИЯ г. Саратов) |
ОТ МП |
4 года |
|
89995-23 |
Резервуар стальной вертикальный цилиндрический, РВС-10000 Публичное акционерное общество "Саратовский нефтеперерабатывающий завод" (ПАО "Саратовский НПЗ") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
93703-24 |
Резервуар стальной вертикальный цилиндрический, РВСП-1000 Публичное акционерное общество "Саратовский нефтеперерабатывающий завод" (ПАО "Саратовский НПЗ") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
93690-24 |
Резервуар стальной горизонтальный цилиндрический, РГС-3 Публичное акционерное общество "Саратовский нефтеперерабатывающий завод" (ПАО "Саратовский НПЗ") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
93691-24 |
Резервуары стальные горизонтальные цилиндрические, РГС-90 Публичное акционерное общество "Саратовский нефтеперерабатывающий завод" (ПАО "Саратовский НПЗ") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
93741-24 |
Резервуары стальные вертикальные цилиндрические, РВС-1000 Публичное акционерное общество "Саратовский нефтеперерабатывающий завод" (ПАО "Саратовский НПЗ") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
93742-24 |
Резервуары стальные вертикальные цилиндрические, РВС-700 Публичное акционерное общество "Саратовский нефтеперерабатывающий завод" (ПАО "Саратовский НПЗ") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
93776-24 |
Резервуары стальные горизонтальные цилиндрические, РГС-30 Публичное акционерное общество "Саратовский нефтеперерабатывающий завод" (ПАО "Саратовский НПЗ") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
93777-24 |
Резервуары стальные вертикальные цилиндрические, РВСП-700 Публичное акционерное общество "Саратовский нефтеперерабатывающий завод" (ПАО "Саратовский НПЗ") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
93790-24 |
Резервуары стальные горизонтальные цилиндрические, РГС-50 Публичное акционерное общество "Саратовский нефтеперерабатывающий завод" (ПАО "Саратовский НПЗ") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Резервуары стальные вертикальные цилиндрические (РВС-8000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 7 | 3 | 4 | 0 | 7 | 3 | 4 |
Стоимость поверки Резервуары стальные вертикальные цилиндрические (РВС-8000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 7 паспорта на резервуар.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
ПравообладательПубличное акционерное общество «Саратовский нефтеперерабатывающий завод» (ПАО «Саратовский НПЗ»)
ИНН 6451114900
Адрес: 410022, г. Саратов, ул. Брянская, д. 1
Испытательный центр
Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)ИНН 7708119944
Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1
Резервуары представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Заводской номер резервуара нанесен аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.
Резервуары РВС-8000 с заводскими №№ 10, 16, 17, 23, 24, 25, 32, 33 расположены: г. Саратов, ул. Брянская, д. 1, ПАО «Саратовский НПЗ».
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

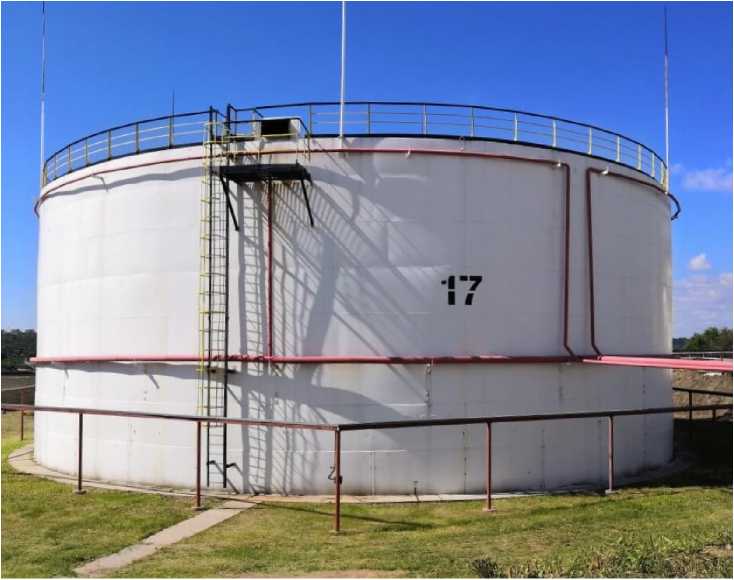

Общий вид резервуаров представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров РВС-8000
Лист № 2
Всего листов 3
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
8000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
