Номер по Госреестру СИ: 87163-22
87163-22 Система измерений отклонений от плоскостности
(CCS)
Назначение средства измерений:
Система измерений отклонений от плоскостности CCS (далее - система) предназначена для бесконтактных измерений длины в области измерений отклонений от прямолинейности и вычисления на их основе значений отклонений от плоскостности листового проката (планшетности).
Внешний вид.

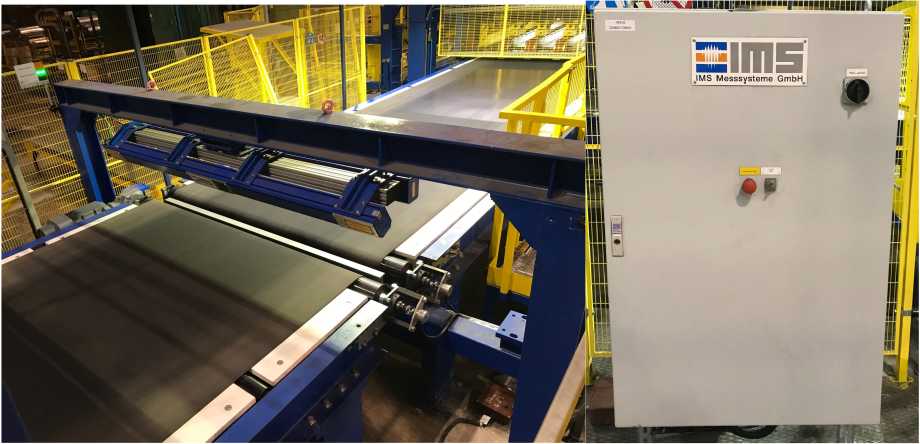

Система измерений отклонений от плоскостности
Рисунок № 1
Внешний вид.
Система измерений отклонений от плоскостности
Рисунок № 2
Общие сведения
Дата публикации - 26.10.2022
Срок свидетельства -
Номер записи - 189222
ID в реестре СИ - 1403462
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
CCS, -,
Производитель
Изготовитель - IMS Messsysteme GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2665 от 2022.10.21 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Система измерений отклонений от плоскостности (CCS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений IMS Messsysteme GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87163-22 |
Система измерений отклонений от плоскостности, CCS IMS Messsysteme GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
95295-25 |
Система измерений толщины стенки и внешнего диаметра, 136397-9 IMS Messsysteme GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
95296-25 |
Система измерений толщины стенки и внешнего диаметра, 136396-9 IMS Messsysteme GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Система измерений отклонений от плоскостности (CCS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 2 | 1 | 1 | 0 | 0 | 0 | 0 | ||
| ПАО "СЕВЕРСТАЛЬ" (RA.RU.311612) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Система измерений отклонений от плоскостности (CCS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Система имеет автономное программное обеспечение (ПО), предназначенное для сбора, обработки результатов измерений, отображения их на мониторе, сохранения результатов измерений. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Идентификационные данные (признаки) метрологически-значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные автономного программного обеспечения (ПО)
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
IMSVISU |
|
Номер версии ПО |
не ниже 2.5.0.86 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится и на титульный лист технического паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 3 «Принцип и оценка» Технического паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений техническая документация изготовителя.
Публичное акционерное общество «Северсталь» (ПАО «Северсталь»)
Адрес:162608, Вологодская область, г. Череповец, ул. Мира, д. 30
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)ИНН 7809022120
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия системы основан на применении лазерной триангуляции, т.е. на освещении под определенным углом объекта измерений лазерным лучом и регистрации отраженного излучения с помощью CCD-камер. Для измерений контура камера-кластерная система CCS выдает положение, ширину и яркость лазерных линий, которые она распознает и путем анализа вычисляются координаты точек поверхности объекта измерений, на которой присутствует лазерный луч. Система производит последовательное измерение расстояний от базовой поверхности до поверхности измеряемого листа в поперечных сечениях.
Конструктивно система состоит из измерительного модуля, состоящего из шести CCS-модулей, каждый из которых включает по 16 камер, распределенных по длине 1920 мм и источников лазерного излучения, расположенных на несущей металлоконструкции над ленточным транспортером, блока обработки в составе шкафа управления, АРМ визуализации и линий связи, а так же для в состав системы входит поверочная линейка, конструктивные особенности которой позволяют проводить периодическую проверку правильности построения опорной прямой.
К системе данного типа относится Система измерений отклонений от плоскостности CCS с заводским № 206462-138621/А638239, который указан на маркировочной табличке, расположенной на несущей металлоконструкции над ленточным транспортером и на внутренней стороне двери шкафа управления.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид системы с указанием заводского номера представлен на рисунке 1. Основные элементы системы имеют маркировку, содержащую:
-
- наименование предприятия-изготовителя;
-
- обозначение типа;
-
- заводской номер;
-
- год выпуска.
а) б)
в)

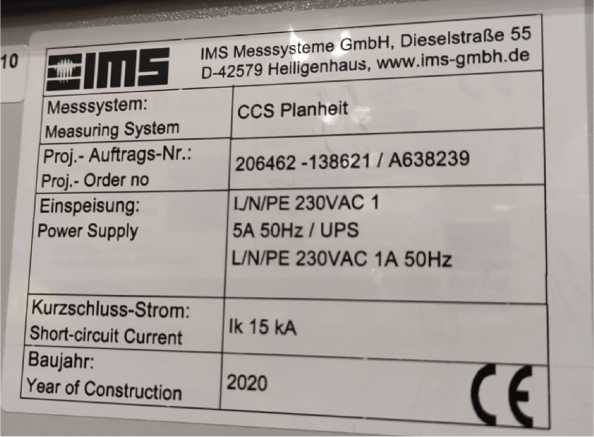

а) Измерительный модуль б) Шкаф управления в) Маркировочная табличка на внутренней стороне двери шкафа управления
Рисунок 1 - Общий вид основных элементов системы
Пломбирование системы не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длины в области измерений отклонений от прямолинейности, мм |
от 0 до 80 |
|
Пределы допускаемой абсолютной погрешности измерений длины в области измерений отклонений от прямолинейности, мм |
±0,25 |
|
Цена единицы наименьшего разряда, мм |
0,0001 |
|
Допуск плоскостности поверочной линейки, мкм |
10 |
|
Длина поверочной линейки, мм, не менее |
2000 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Характеристики объекта измерений: | |
|
- ширина, м |
от 0,4 до 1,85 |
|
- длина, м |
от 0,5 до 12,0 |
|
- толщина, мм |
от 0,25 до 4,00 |
|
Параметры электрического питания: | |
|
- напряжение питания, В |
220 ±10 % |
|
- номинальная частота напряжения питания, Г ц |
50 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность воздуха, %, не более |
80 |
|
Габаритные размеры элементов системы, мм, не более Измерительный модуль: | |
|
высота |
2149 |
|
длина |
4020 |
|
ширина |
561 |
|
Шкаф управления: | |
|
высота |
1200 |
|
ширина |
800 |
|
глубина |
300 |
|
Масса, кг, не более | |
|
измерительный модуль |
730 |
|
шкаф управления |
60 |
